Реферат

Область техники

Настоящее изобретение относится к сфере коммуникаций, в частности, к способу, устройству и системе обработки вызова.

Уровень техники

Система IMS (спецификация передачи мультимедийного содержимого в электросвязи на основе протокола IP), которая является сетевой архитектурой на базе протокола IP, предложенной организацией «Проект партнерства третьего поколения» (3GPP), создает открытую и гибкую среду предоставления услуг, поддерживает мультимедийные приложения и предоставляет пользователю мультимедийные услуги с богатыми функциональными возможностями.

В настоящее время для реализации мобильной связи в основном используются сети с коммутацией каналов (CS), такие как глобальная система мобильной связи (GSM), технология множественного доступа с кодовым разделением каналов (CDMA) и т.п.Описание сигнализации и алгоритма для переадресации между сетями с коммутацией пакетов (PS) и CS за счет использования функции управления переадресацией доступа (ATCF), например, использования технологии расширенного одномоментного сеанса голосовой связи и передачи данных (eSRVCC), приводится в спецификациях TS24.292, 3GPP TS23.237, 3GPP TS24.237 и других.

Однако проблема, существующая в известной области техники, заключается в том, что для выполнения переадресации с фиксированным каналом используется технология eSRVCC, когда при переадресации роумингового пользователя, при наличии одного или более элементов сети, таких как одно или более устройств с функцией пограничного контроллера (IBCF), которые реализуют управление каналом между сетевым элементом ATCF гостевого домена и домашним доменом пользователя, ускорение переадресации канала является труднодостижимым, если переадресация с фиксированным каналом реализуется в соответствии с известным уровнем техники. Изобретатели выяснили, что причина существования упомянутой проблемы заключается в том, что хотя ATCF и использует переадресацию с фиксированным каналом, но поскольку в IBCF создается новый вызов и, соответственно, создается новый канальный ресурс, то канал принятого прикладным сервером централизации и обеспечения непрерывности (SCC AS) сообщения с приглашением к переадресации вызова отличается от канала переадресованного вызова, поэтому удаленный терминал выполняет согласование канала, и в результате этого согласования производится изменение удаленного канала шлюза переадресации доступа (ATGW), и обычный вызов может быть реализован только после выполнения упомянутого процесса.

Поэтому фиксирование канала, которое должно быть применено к переадресации элементом ATCF, не дает соответствующего эффекта в известной области техники.

Раскрытие изобретения

Варианты осуществления настоящего изобретения предлагают способ, устройство и система обработки вызова, обладающие возможностью по меньшей мере решить имеющуюся в известной области техники проблему, заключающуюся в том, что фиксирование канала, которое должно быть применено ATCF к переадресации, не дает соответствующего эффекта

В соответствии с одним вариантом осуществления настоящего изобретения предлагается способ обработки вызова, включающий в себя то, что ATCF оценивает, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова; при этом ATCF фиксирует, по меньшей мере в соответствии с результатом оценки, который указывает на то, что один или более элементов сети поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, канал для создания вызова и/или переадресации вызова.

ATCF может принять сообщение от одного или более элементов сети, причем это сообщение несет в себе информацию, указывающую на то, реализует ли этот элемент сети управление каналом, а также информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

Прием ATCF сообщения от одного или более элементов сети может включать в себя: передачу ATCF принятого сообщения с регистрационным запросом и/или принятого сообщения с запросом на вызов одному или более элементам сети; и прием ATCF сообщения с регистрационным ответом и/или сообщения с ответом на вызов одного или более элементов сети, причем сообщение с регистрационным ответом и/или сообщение с ответом на вызов несут/несет в себе информацию, указывающую на то, реализует ли данный элемент сети управление каналом, и информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

Процедура оценки ATCF поддержки одними или более элементами сети использования для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, может включать в себя: прием ATCF, после передачи сообщения с регистрационным запросом одному или более элементам сети, сообщения с регистрационным ответом от одного или более элементов сети; и выполнение ATCF такой оценки в соответствии с информацией о маршрутизации, содержащейся в сообщении с регистрационным ответом, и/или локальной политикой ATCF.

ATCF может произвести маршрутизацию переадресовываемого вызова к одному или более элементам сети; причем один или более элементов сети может переадресовать канальные ресурсы переадресованного вызова на переадресовываемый вызов в соответствии с идентификатором переадресованного вызова.

Переадресация одним или более элементами сети канальных ресурсов переадресованного вызова на переадресовываемый вызов может включать в себя: переадресацию одним или более элементами сети части канальных ресурсов переадресованного вызова на переадресовываемый вызов и удержание канальных ресурсов, которые не переадресовываются для использования исходным вызовом.

ATCF может не фиксировать канал для создания вызова и/или переадресации вызова, если результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается дополнительно устройство обработки вызова, причем данное устройство обработки вызова находится в ATCF и включает в себя компонент, выполненный с возможностью оценки того, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова; а также компонент, выполненный с возможностью фиксирования, по меньшей мере, в соответствии с результатом оценки, которая указывает на то, что один или более элементов сети поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, канал для создания вызова и/или переадресации вызова.

Данное устройство может дополнительно включать в себя приемный компонент, выполненный с возможностью принять сообщение от одного или более элементов сети, причем это сообщение несет в себе информацию, указывающую на то, реализует ли этот элемент сети управление каналом, а также информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

Приемный компонент может включать в себя: передающий элемент, выполненный с возможностью передачи принятого сообщения с регистрационным запросом и/или принятого сообщения с запросом на вызов одному или более элементам сети; и первый приемный элемент, выполненный с возможностью приема сообщения с регистрационным ответом и/или сообщения с ответом на вызов от одного или более элементов сети, причем сообщение с регистрационным ответом и/или сообщение с ответом на вызов несут/несет в себе информацию, указывающую на то, реализует ли данный элемент сети управление каналом, и информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

Обрабатывающий компонент может включать в себя: второй приемный элемент, выполненный с возможностью, после передачи сообщения с регистрационным запросом одному или более элементам сети, приема сообщения с регистрационным ответом от одного или более элементов сети; и оценивающий элемент, выполненный с возможностью выполнения такой оценки в соответствии с информацией о маршрутизации, содержащейся в сообщении с регистрационным ответом, и/или локальной политикой ATCF.

Данный обрабатывающий компонент может быть дополнительно выполнен с возможностью не фиксировать канал для создания вызова и/или переадресации вызова, если результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

В соответствии с другим вариантом осуществления настоящего изобретения предлагается дополнительно система обработки вызова, включающая в себя устройство, причем это устройство может дополнительно включать в себя: компонент для маршрутизации, выполненный с возможностью маршрутизации переадресовываемого вызова на один или более элементов сети; при этом данная система может дополнительно включать в себя один или более элементов сети, выполненных с возможностью переадресации канальных ресурсов переадресованного вызова на переадресовываемый вызов в соответствии с идентификатором переадресованного вызова.

Один или более элементов сети могут быть выполнены с возможностью переадресации части канальных ресурсов переадресованного вызова на переадресовываемый вызов и удержания канальных ресурсов, которые не переадресовываются для использования исходным вызовом.

Посредством вариантов осуществления настоящего изобретения ATCF оценивает, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова; при этом ATCF фиксирует, по меньшей мере в соответствии с результатом оценки, который указывает на то, что один или более элементов сети поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, канал для создания вызова и/или переадресации вызова, таким образом решая имеющуюся в известной области техники проблему, заключающуюся в том, что фиксирование канала, которое должно быть применено ATCF к переадресации, не дает соответствующего эффекта, и обеспечивая лучшее определение ATCF условий, в которых используется фиксирование канала.

Краткое описание чертежей

Прилагаемые к настоящему изобретению чертежи используются для лучшего понимания настоящего описания изобретения и являются частью настоящей заявки. Схематические изображения вариантов осуществления изобретения и описание этих схематических изображений вариантов осуществления изобретения используются для объяснения настоящего описания сущности изобретения, но не являются его неправомерным ограничением. Прилагаемые чертежи включают в себя:

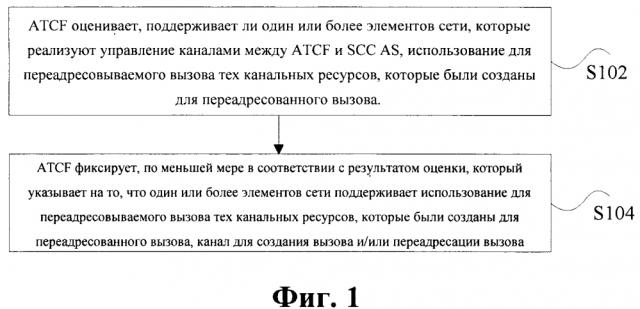

На Фиг. 1 показана блок-схема способа обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 2 показана структурная функциональная схема устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 3 показана примерная структурная функциональная схема устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 4 показан второй пример структурной функциональной схемы устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 5 показан третий пример структурной функциональной схемы устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 6 показана структурная функциональная схема системы обработки вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 7 показана схема алгоритма, по которому во время процесса регистрации ATCF узнает, проходит ли последующий вызов через одно или более устройств IBCF и поддерживает ли одно или более устройств IBCF, через которые проходит последующий вызов, использование «канального ресурса» переадресованного вызова во время переадресовываемого вызова в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 8 показана первая блок-схема определения необходимости использовать метод фиксирования канала для создания вызова PS, когда обращающийся пользователь ATCF выступает в роли вызывающего абонента в соответствии с вариантом осуществления настоящего изобретения;

На Фиг. 9 показана блок-схема определения необходимости использовать метод фиксирования канала для создания вызова PS, когда обращающийся пользователь ATCF выступает в роли вызываемого абонента в варианте осуществления настоящего изобретения;

На Фиг. 10 показана вторая блок-схема определения необходимости использовать метод фиксирования канала для создания вызова PS, когда обращающийся пользователь ATCF выступает в роли вызывающего абонента в варианте осуществления настоящего изобретения; и

На Фиг. 11 показана блок-схема, в которой передача доступа PS-CS реализуется ATCF в соответствии с вариантом осуществления настоящего изобретения.

Подробное описание вариантов осуществления изобретения

Нужно отметить, что варианты осуществления изобретения в настоящей заявке и их характеристики могут комбинироваться, если при этом не возникает конфликт. Далее приводится подробное описание настоящего изобретения со ссылкой на прилагаемые чертежи в сочетании с вариантами осуществления изобретения.

В настоящем варианте осуществления изобретения предлагается способ обработки вызова. На Фиг. 1 показана блок-схема способа обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. 1, алгоритм включает в себя следующие этапы.

Этап S102: ATCF оценивает, поддерживает ли один или более элементов сети (например, устройство IBCF, и в приводимом далее описании устройство IBCF будет использоваться в качестве примера), которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

Этап S104: ATCF фиксирует, по меньшей мере в соответствии с результатом оценки, который указывает на то, что один или более элементов сети поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, канал для создания вызова и/или переадресации вызова.

Посредством упомянутых шагов ATCF анализирует, при оценке необходимости применения того или иного метода фиксирования канала, может ли один или более элементов сети, которые реализуют управление каналами, поддерживать использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, и если один или более элементов сети может поддерживать использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, то эти элементы сети могут использовать канальные ресурсы, созданные для переадресованного вызова, без необходимости в согласовании канала, поэтому ATCF может применить данный метод фиксирования канала для реализации соответствующего эффекта.

При необходимости ATCF может также не фиксировать канал для создания вызова и/или не фиксировать канал для переадресации вызова, если результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова. Разумеется, в соответствии с другими условиями ATCF может также принять решение применить данный метод фиксирования канала и в том случае, когда результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

Существуют различные способы, которыми ATCF может произвести оценку того, что устройство(а) IBCF выполнены с возможностью использования для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова. Согласно одному способу, приведенному в качестве примера, ATCF может принять сообщение от одного или более устройств IBCF, причем это сообщение несет в себе информацию, указывающую на то, реализует ли этот элемент сети управление каналом, а также информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова. Таким образом, устройство(а) IBCF может сообщить о своих возможностях для того, чтобы предоставить ATCF основание для оценки.

В процессе применения такая информация может быть перенесена в существующем сообщении, а также может быть перенесена в новом сообщении.

Например, ATCF может передать принятое сообщение с регистрационным запросом и/или принятого сообщения с запросом на вызов одному или более элементам сети; а также ATCF принимает сообщение с регистрационным ответом и/или сообщение с ответом на вызов от одного или более элементов сети (например, от одного или более устройств IBCF), причем сообщение с регистрационным ответом и/или сообщение с ответом на вызов несут/несет в себе информацию, указывающую на то, реализует ли данный элемент сети управление каналом, и информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

Согласно другому способу, ATCF также может произвести оценку. Например, после передачи сообщения с регистрационным запросом одному или более элементам сети, ATCF принимает сообщение с регистрационным ответом от одного или более элементов сети; и ATCF оценивает, в соответствии с информацией о маршрутизации, содержащейся в сообщении с регистрационным ответом, и/или локальной политикой ATCF, поддерживает ли один или более элементов сети использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

ATCF может использовать несколько способов, чтобы дать команду одному или более элементам сети переадресовать, для переадресовываемого вызова, канальные ресурсы, созданные для переадресованного вызова. Например, ATCF производит маршрутизацию переадресовываемого вызова к одному или более элементам сети; причем один или более элементов сети переадресовывает канальные ресурсы переадресованного вызова на переадресовываемый вызов в соответствии с идентификатором переадресованного вызова.

При необходимости один или более сетевых элементов могут переадресовать только часть ресурсов. То есть один или более элементов сети могут переадресовать часть канальных ресурсов переадресованного вызова на переадресовываемый вызов и удержать канальные ресурсы, которые не переадресовываются для использования исходным вызовом.

При необходимости ATCF не фиксирует канал для создания вызова и/или переадресации вызова, если результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

В настоящем варианте осуществления изобретения дополнительно предлагается устройство для обработки вызова. Данное устройство выполнено с возможностью реализации вышеописанного способа, и то, что приведено в описании способа, не будет повторяться здесь. Названия компонентов описываемого далее устройства не должны восприниматься как накладываемое на эти компоненты ограничение. Например, оценивающий компонент, выполненный с возможностью оценки того, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова; может также быть описан как «компонент, выполненный с возможностью оценки того, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCCAS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова». Функции компонентов, которые описаны ниже, могут быть реализованы с помощью процессора.

На Фиг. 2 показана структурная функциональная схема устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. 2, устройство включает в себя оценивающий компонент 22, выполненный с возможностью оценивать, поддерживает ли один или более элементов сети, которые реализуют управление каналами между ATCF и SCC AS, использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова; и обрабатывающий компонент 24, выполненный с возможностью фиксировать, по меньшей мере в соответствии с результатом оценки, который указывает на то, что один или более элементов сети поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова, канал для создания вызова и/или переадресации вызова.

На Фиг. 3 показана примерная структурная функциональная схема устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. З, данное устройство может дополнительно включать в себя приемный компонент 32, выполненный с возможностью принять сообщение от одного или более элементов сети, причем это сообщение несет в себе информацию, указывающую на то, реализует ли этот элемент сети управление каналом, а также информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

На Фиг. 4 показан второй пример структурной функциональной схемы устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. 4, приемный компонент 32 может дополнительно включать в себя: передающий элемент 42, выполненный с возможностью передачи принятого сообщения с регистрационным запросом и/или принятого сообщения с запросом на вызов одному или более элементам сети; и первый приемный элемент 44, выполненный с возможностью приема сообщения с регистрационным ответом и/или сообщения с ответом на вызов от одного или более элементов сети, причем сообщение с регистрационным ответом и/или сообщение с ответом на вызов несут/несет в себе информацию, указывающую на то, реализует ли данный элемент сети управление каналом, и информацию, указывающую на то, могут ли канальные ресурсы, созданные для переадресованного вызова, быть использованы для переадресовываемого вызова.

На Фиг. 5 показан третий пример структурной функциональной схемы устройства обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. 5, обрабатывающий компонент 24 включает в себя: второй приемный элемент 52, выполненный с возможностью, после передачи сообщения с регистрационным запросом одному или более элементам сети, приема сообщения с регистрационным ответом от одного или более элементов сети; и оценивающий элемент 54, выполненный с возможностью выполнения такой оценки в соответствии с информацией о маршрутизации, содержащейся в сообщении с регистрационным ответом, и/или локальной политикой ATCF.

При необходимости данный обрабатывающий компонент 24 дополнительно выполняется с возможностью не фиксировать канал для создания вызова и/или переадресации вызова, если результат оценки указывает на то, что ни один или более элементов сети не поддерживает использование для переадресовываемого вызова тех канальных ресурсов, которые были созданы для переадресованного вызова.

В настоящем варианте осуществления изобретения дополнительно предлагается система обработки вызова. На Фиг. 6 показана структурная функциональная схема системы обработки вызова в соответствии с вариантом осуществления настоящего изобретения. Как показано на Фиг. 6, система обработки вызова, включает в себя упомянутое устройство, причем это устройство может дополнительно включать в себя: компонент для маршрутизации 26, выполненный с возможностью маршрутизации переадресовываемого вызова на один или более элементов сети, при этом данная система может дополнительно включать в себя один или более элементов сети, выполненных с возможностью переадресации канальных ресурсов переадресованного вызова на переадресовываемый вызов в соответствии с идентификатором переадресованного вызова.

При необходимости один или более элементов сети выполняются с возможностью переадресации части канальных ресурсов переадресованного вызова на переадресовываемый вызов и удержания канальных ресурсов, которые не переадресовываются для использования исходным вызовом.

Далее приводится описание совместно с примерным вариантом осуществления изобретения. Настоящий примерный вариант осуществления изобретения сочетает в себе упомянутые варианты осуществления изобретения и примерные варианты осуществления изобретения. Для выполнения требования eSRVCC роумингового пользователя о переадресации вызова с фиксированным каналом в настоящем примерном варианте осуществления изобретения предлагается алгоритм вызова, отличающийся от стандартного для известного уровня техники. В настоящем варианте осуществления изобретения, помимо проведения оценки в соответствии с известной технологией, оценка того, фиксирует ли ATCF канал для вызова eSRVCC и применяется ли переадресация посредством фиксирования канала, может также производиться в соответствии с тем фактом, имеется ли между ATCF и SCC AS одно или несколько устройств IBCF и поддерживает ли каждое одного или более устройств IBCF, через которые проходит вызов, использование для переадресовываемого вызова того канального ресурса, который был создан для переадресованного вызова. Если использование данного канального ресурса поддерживается, то фиксируется канал для создания вызова и фиксируется канал для переадресации вызова, в противном случае применяется способ без фиксирования канала.

В настоящем варианте осуществления изобретения оценка того, имеется ли один или более элементов сети (для краткости именуемых далее устройство(а) IBCF), которые реализуют управление каналом (известное также как траверсирование и для краткости именуемое далее «управлением каналом»), между ATCF и SCC AS во время поступающего на ATCF вызова пользователя, а также оценка того, поддерживает ли каждое из устройств IBCF использование в переадресовываемом вызове «того канального ресурса/тех канальных ресурсов», которые были созданы для переадресованного вызова, могут быть произведены в соответствии с процессом регистрации или процессом вызова, или же могут быть произведены ATCF в соответствии с конфигурацией, и т.п.

Если во время поступающего на ATCF вызова пользователя между ATCF и SCC AS имеется одно или более устройств IBCF, но не каждое из устройств IBCF поддерживает использование в переадресовываемом вызове «тех канальных ресурсов», которые были созданы для переадресованного вызова, то ATCF не фиксирует канал при создании (или переадресации) вызова. Если во время поступающего на ATCF вызова пользователя между ATCF и SCC AS имеется одно или более устройств IBCF, и каждое одного или более устройств IBCF, через которые проходит вызов, поддерживает использование для переадресовываемого вызова тех «канальных ресурсов», которые были созданы для переадресованного вызова, и в соответствии с другими условиями оценки по известной технологии может быть оценено, что условие создания вызова посредством фиксирования канала соблюдается, то, когда ATCF создает (или переадресовывает) вызов, канал фиксируется.

Во время переадресации, если переадресованный вызов проходит через одно или более устройств IBCFs (т.е. одно или более устройств IBCF, через которые проходит вызов, поддерживает использование для переадресовываемого вызова тех «канальных ресурсов», которые были созданы для переадресованного вызова), ATCF осуществляет, в соответствии с известной технологией, фиксирование канала для выполнения переадресации, а также взаимодействие с eMSC и маршрутизацию вызова к устройствам IBCFs. Необходимая информация для маршрутизации переносится, или же применяется согласование IMCF, тем самым обеспечивая прохождение переадресовываемым вызовом всех элементов IBCF сети между ATCF переадресованного вызова и SCC AS. В соответствии с параметром CALLID переадресованного вызова (уникальный идентификатор сеанса), обозначенного в приглашении к переадресации вызова, а также с тем фактом, что протокол описания сеанса (SDP) в сообщении с приглашением является таким же, как и SDP переадресованного вызова, это одно или более устройств IBCF переадресовывают «канальные ресурсы» переадресованного вызова на переадресовываемый вызов. Если переадресовываются некоторые каналы (т.е., SDP в приглашении частично является таким же, как и SDP переадресованного вызова), то переадресовываемому вызову переадресовываются только те каналы, которые соответствуют переадресованному вызову, а те каналы, которые не переадресовываются, удерживаются для использования в исходном вызове.

Если ATCF и это одно или более устройств IBCF не поддерживают функции настоящего примерного варианта осуществления изобретения, то процедура вызова и процедура переадресации вызова будет реализовываться в соответствии с известной технологией. При отсутствии устройств IBCF между ATCF и SCC AS, вышеописанный процесс будет выполняться в соответствии с известной технологией. Если по оценке ATCF, выполненной в соответствии с методикой известной технологии и с методикой оценки настоящего примерного варианта осуществления изобретения, для создания вызова и переадресации вызова канал не фиксируется, то данный процесс может быть выполнен в соответствии с известной технологией.

Посредством настоящего примерного варианта осуществления изобретения, если устройство IBCF поддерживает мультиплексирование канала, может быть ускорена переадресация канала роумингового пользователя, что повышает качество обслуживания пользователей, при этом для переадресации вызова данное устройство IBCF также не требует создания нового канального ресурса, таким образом занимая меньше ресурсов IBCF. Если данное устройство IBCF не поддерживает мультиплексирование канала, то будет занято меньше ресурсов ATGW, обеспечивая тем самым экономию ресурсов сети.

Настоящий примерный вариант осуществления изобретения будет описан ниже со ссылкой на прилагаемые чертежи.

На рис. 7 показана схема алгоритма, по которому во время процесса регистрации ATCF узнает, проходит ли последующий вызов через одно или более устройств IBCF и поддерживает ли одно или более устройств IBCF, через которые проходит последующий вызов, использование «канального ресурса» переадресованного вызова во время переадресовываемого вызова в соответствии с вариантом осуществления настоящего изобретения. На Фиг. 7 ATCF участвует в алгоритме регистрации доступа PS и в процессе регистрации узнает, проходит ли последующий вызов через одно или более устройств IBCF и поддерживает ли каждое одного или более устройств IBCF, через которые проходит вызов, использование «канального ресурса» переадресованного вызова во время переадресовываемого вызова. Как показано на Фиг. 7, алгоритм включает в себя следующие этапы.

Этап S701: ATCF получает сообщение с регистрационным запросом от функции управления сеансами и вызовами прокси (P-CSCF).

Этапы S702-S703: ATCF переносит соответствующую информацию о переадресации PS-CS в сообщении с регистрационным запросом, переданном запрашивающей CSCF (I-CSCF) при прохождении процесса вызова через IBCF.

Этапы S704-S706: Данные этапы выполняются в соответствии с известной технологией.

Этап S707: IBCF вносит в ответное сообщение об успешной регистрации информацию, указывающую на то, реализует ли данное устройство IBCF (устройство IBCF, через которое будет проходить процесс вызова) управление каналом и может канальный ресурс, который был создан переадресованного вызова, быть использован для переадресовываемого вызова.

Этап S708: Ответ об успешной регистрации возвращается пользователю.

Если устройство IBCF не может быть точно идентифицировано на этапе S707, то ATCF может также выполнить оценку в соответствии с информацией о маршрутизации, содержащейся в сообщении с регистрационным ответом, в сочетании с конфигурацией и локальной политикой.

На Фиг. 8 показана первая блок-схема определения необходимости использовать метод фиксирования канала для создания вызова PS, когда обращающийся пользователь ATCF выступает в роли вызывающего абонента в соответствии с вариантом осуществления настоящего изобретения. На Фиг. 8 пользователь, обращающийся к ATCF, выступает в роли вызывающего абонента, и, в соответствии с тем фактом, что одно или более устройств IBCF, через которые проходит вызов между ATCF и SCC AS, поддерживает использование «канального ресурса» переадресованного вызова во время переадресовываемого вызова, а также в соответствии с другими методиками оценки, принятыми в известной области техники, принимается решение создать данный вызов PS путем фиксирования данного канала. Как показано на Фиг. 8, алгоритм включает в себя следующие этапы.

Этап S801: ATCF принимает сообщение с запросом на вызов от Р-CSCF.

Этап S802: Пользователь, обращающийся к ATCF, выступает в роли вызывающего абонента, и, в соответствии с тем фактом, что одно или более устройств IBCF, через которые проходит вызов между ATCF и SCC AS, поддерживает использование «канального ресурса» переадресованного вызова во время переадресовываемого вызова, а также в соответствии с другими методиками оценки, принятыми в известной области техники, принимается решение создать вызов PS путем фиксирования канала, при этом создается ресурс фиксирования канала.

Этап S803: ATCF производит маршрутизацию вызова в соответствии с известной технологией, а канал, содержащийся в данном сообщении с запросом на вызов, является фиксированным каналом. При необходимости эта ATCF указывается в сообщении с запросом на вызов, а также в сообщении с запросом на вызов указывается то, что данный канал фиксируется для данного вызова.

Этап S804: Устройство IBCF осуществляет управление каналом для данного вызова в соответствии с известной технологией, создает канальный ресурс и производит маршрутизацию в соответствии с известной технологией. При необходимости это IBCF указывается в сообщении с запросом на вызов, а также в сообщении с запросом на вызов указывается то, что данный канал фиксируется (что также называется управлением каналом в настоящем документе) для данного вызова, и то, что во время переадресовываемого вызова поддерживается использование «канального ресурса» переадресованного вызова.

Этапы S805-S807: данные этапы являются такими же, как и в известной технологии.

Этап S808: Устройство IBCF осуществляет управление каналом в соответствии с известной технологией, и пересылает сообщение с ответом на вызов в соответствии с известной технологией. При необходимости это IBCF указывается в сообщении с ответом на вызов, а также в сообщении с ответом на вызов указывается то, что данный канал фиксируется (что также называется управлением каналом в настоящем документе) для данного вызова, и то, что во время переадресовываемого вызова поддерживается использование «канального ресурса» переадресованного вызова.

Этап S809: Данный этап является таким же, как и в известно
