Устройство для срезания волос, гнездо и соединительная вилка

Устройство для срезания волос, гнездо и соединительная вилка

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к устройству для срезания волос, в частности к электроприбору для срезания волос и, более конкретно, к разъемному интерфейсу для режущего узла такого устройства. Разъемный интерфейс может быть образован приемным гнездом и соответствующей соединительной вилкой, в котором по меньшей мере один элемент из группы, содержащей приемное гнездо или соединительную вилку, может быть расположен в корпусе устройства для стрижки волос, а другой элемент этой группы может быть расположен на режущем узле.

ПРЕДПОСЫЛКИ К СОЗДАНИЮ ИЗОБРЕТЕНИЯ

В WO 2013/150412А1 раскрывается устройство для срезания волос и соответствующий набор ножей для устройства для срезания волос. Набор ножей содержит неподвижный нож и подвижный нож, при этом подвижный нож может выполнять возвратно-поступательные движения относительно неподвижного ножа для срезания волос. Такой набор ножей особенно походит для выполнения операций и тримминга, и бритья.

Для срезания волос на теле человека существует два базовых различных типа электроприборов: бритвы и машинки для стрижки волос. Обычно бритвы применяются для бритья, т.е. для срезания волос на уровне кожи для получения гладкой кожи без щетины. Машинки для стрижки волос типично применяются для срезания волос на выбранном расстоянии от кожи, т.е. для срезания волос до требуемой длины. Разница между такими устройствами заключается в разных конструкциях и архитектурах режущих ножей, применяемых в таких устройствах.

Электробритва типично содержит сетку, т.е. сверхтонкий перфорированный экран, и нож, выполненный с возможностью движения относительно сетки и внутри нее. При использовании внешняя сторона сетки подводится к коже и прижимается к ней так, чтобы любые волоски, проникшие сквозь сетку, срезались ножом на внутренней стороне сетки и попадали в полые сборные участки внутри бритвы.

С другой стороны, электрическая машинка для стрижки волос типично содержит два ножа, имеющие зубчатую кромку, один из которых находится поверх другого так, чтобы соответствующие кромки зубьев перекрывали друг друга. При работе ножи совершают возвратно-поступательные движения относительно друг друга, срезая любые волоски, попавшие между зубьями, которые работают как ножницы. Точный уровень над кожей, на котором срезаются волоски, обычно определяется с помощью дополнительной детали, которая называется насадкой или расческой.

Кроме того, известны комбинированные устройства, которые изначально приспособлены и для бритья, и для стрижки. Однако такие устройства просто содержат две отдельных и разных части, а именно, бреющую часть, содержащую устройство, соответствующее описанной выше концепции электробритвы, и стригущую часть, содержащую устройство, которое, с другой стороны, соответствует концепции машинки для стрижки волос.

К сожалению, обычные электробритвы не очень подходят для стрижки волос для требуемой переменной длины относительно кожи, т.е. для точных операций тримминга. Это объясняется, по меньшей мере отчасти, тем, что они не имеют механизмов для установки сетки, а следовательно, и ножей, на нужном расстоянии от кожи. Однако даже если бы такие механизмы имелись, например, в форме съемных насадок-расчесок, конфигурация сетки, в которой обычно имеется большое количество круглых отверстий, не позволила бы эффективно захватывать волосы, кроме самых коротких и самых жестких.

Аналогично, обычные машинки для стрижки не очень подходят для бритья, поскольку отдельные ножи требуют определенной жесткости и, следовательно, толщины, чтобы работать как ножницы, не деформируясь. Именно минимальная требуемая толщина обращенного к коже ножа часто препятствует срезанию волос рядом с кожей. Следовательно, пользователь, желающий и бриться, и стричься, должен покупать и применять два разных устройства.

Кроме того, комбинированные бреющие и стригущие устройства демонстрируют несколько недостатков, поскольку они изначально требуют двух наборов ножей и соответствующих приводных механизмов. Следовательно, такие устройства имеют увеличенный вес и боле подвержены износу, чем стандартные специализированные машинки для стрижки волос, а также требуют дорогих процессов изготовления и сборки. Помимо этого, эксплуатация таких комбинированных устройств часто бывает неудобной и сложной. Даже при использовании обычного комбинированного блеющего и стригущего устройства, содержащего отдельные режущие секции, манипулирование таким устройством и переключение между разными режимами работы может отнимать время и считаться не очень дружественным к пользователю. Поскольку режущие секции типично расположены в разных местах устройства, точность направления (и, следовательно, точность срезания) могут снижаться, поскольку пользователю нужно привыкать к двум разным доминирующим положениям для удержания устройства при работе.

В вышеупомянутом WO 2013/150412А1 эту проблему пытались решить путем создания набора ножей, содержащего неподвижный нож, в который помещен подвижный нож так, чтобы первая часть неподвижного ножа находилась на той стороне подвижного ножа, которая при использовании обращена от кожи. Кроме того, на зубчатой режущей кромке первая часть и вторая часть неподвижного ножа соединены, тем самым образуя множество неподвижных зубьев, которые покрывают соответствующие зубья подвижного ножа. Следовательно, подвижный нож закрыт неподвижным ножом.

Такая конструкция дает преимущества, поскольку благодаря неподвижному ножу моно создать набор ножей повышенной прочности и жесткости, так как неподвижный нож также имеется и на той стороне подвижного ножа, которая обращена от кожи. Это по существу дает возможность уменьшить толщину первой части неподвижного ножа на стороне подвижного ножа, обращенной к коже. Следовательно, поскольку за счет этого во время работы подвижный нож можно подвести ближе к коже, такой набор ножей хорошо подходит для бритья. Помимо этого, такой набор ножей также хорошо подходит для стрижки, поскольку конфигурация режущей кромки содержит соответствующие зубья, чередующиеся с впадинами, что позволяет более длинным волосам входить в эти впадины и срезаться соответствующим относительным режущим движением между подвижным ножом и неподвижным ножом.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Устройство для срезания волос, раскрытое в WO 2013/150412А1 адекватно работает и в режиме стрижки, и в режиме бритья. Однако в источнике ничего не говориться об аспектах практического применения. Например, во время эксплуатации может возникнуть износ режущего узла такого устройства. Кроме того, на режущем узле могут скапливаться грязь и остатки волос.

Целью настоящего изобретения является создания устройства для срезания волос, в частности приемного гнезда и соединительной вилки для режущего узла, которые могут быть лучше приспособлены для повседневной эксплуатации. В частности, могут быть созданы приемное гнездо и соединительная вилка, позволяющие быстро и просто крепить и отсоединять режущий узел относительно корпуса устройства. Более предпочтительно, было бы полезно создать приемное гнездо и соответствующую соединительную вилку, которые могут позволить точно устанавливать режущий узел на корпус (или основное тело) устройства для срезания волос.

Согласно первому аспекту настоящего изобретения предлагается приемное гнездо для соединительной вилки для соединения съемного режущего узла устройства для срезания волос, при этом приемное гнездо содержит по меньшей мере одно приемное отверстие, имеющее приемную гильзу, выполненную с возможностью приема соответствующего зацепляющего элемента соединительной вилки, по меньшей мере один поджимающий узел, расположенный по меньшей мере в одном приемном отверстии под приемным углублением или соединенный с ним, при этом по меньшей мере один поджимающий узел содержит первый поджимающий элемент и второй поджимающий элемент, расположенный напротив первого поджимающего элемента, при этом первый поджимающий элемент и второй поджимающий элемент разнесены в боковом направлении друг от друга, при этом первый поджимающий элемент и второй поджимающий элемент выполнены с возможностью принимать зацепляющий элемент, в котором первый поджимающий элемент содержит удерживающий контактный участок, выполненный с возможностью определять принимающее положение зацепляющего элемента в установочном направлении Z, и в котором второй поджимающий элемент содержит выравнивающий контактный участок, выполненный с возможностью определять принимающее положение зацепляющего элемента в продольном направлении Ч и в боковом направлении Y.

Этот аспект основан на идее, согласно которой точные узкие допуски для отсоединяемых частей устройства для срезания волос часто бывают обременительными, когда они основаны на определенных зазорах и определенных посадках в основном жестких сопрягаемых деталей и компонентов. Другими словами, адекватные допуски следует выбирать так, чтобы с одной стороны компоненты можно было соединить требуемым образом. С другой стороны, необходимо, чтобы посадка была не слишком свободной, поскольку в этом случае компоненты могут быть установлены слишком свободно с возможностью дребезга, и, следовательно, будут восприниматься как низкокачественные компоненты. Кроме того, компоненты, сопряженные с большими допусками, могут снижать рабочие характеристики устройства для срезания волос. Поэтому согласно первому аспекту изобретения предлагается, по меньшей мере частично, использовать посадку с натягом по меньшей мере в двух из трех (пространственных) направлений. Следовательно, соединительная вилка может вставляться в приемное гнездо практически без зазоров. Это дает преимущество, поскольку можно получить "нулевой допуск" или по меньшей мере "близкий к нулю допуск". Появляется возможность достижения высокой повторяющейся точности так, чтобы при необходимости к устройству для срезания волос для восстановления характеристик резания модно было крепит сменные режущие узлы. Этого можно добиться благодаря по меньшей мере одному поджимающему узлу, без необходимости в достаточно узких допусках на размеры в сопрягаемых компонентах.

В этом отношении стоит упомянуть, что вышеописанный аспект не отрицает возможный вклад первого поджимающего элемента в воздействие в направления Х и Y и не отрицает возможный вклад второго поджимающего элемента в воздействие в направлении Z. Однако предпочтительно, чтобы позиционирование зацепляющего элемента было в первую очередь распределенной задачей, когда первый поджимающий элемент доминирует при позиционировании в направлении Z, и когда второй поджимающий элемент доминирует при позиционировании в направлениях X и Y. Это может давать преимущества, поскольку таким образом второй поджимающий элемент можно сконструировать так, чтобы он генерировал достаточно большую позиционирующую силу (в направлениях X и Y), которая несущественно влияет на освобождающую силу для зацепляющегося элемента. Второй поджимающий элемент если и генерирует компоненты силы трения, влияющие на освобождающую силу, то эти компоненты незначительны. Первый поджимающий элемент, наоборот, находится в зацеплении с соответствующей ответной деталью на зацепляющемся элементе и, таким образом, может генерировать существенно большую удерживающую силу (в направлении Z). Если будет предпринята попытка увеличить сигу позиционирования путем увеличения жесткости первого поджимающего элемента, удерживающая сила также существенно увеличится, что может быть воспринято пользователем как неудобство, поскольку потребуется больше труба и усилий для приведения в действие интерфейса.

Для целей настоящего описания боковое направление Y можно считать направлением, по существу параллельным основному направлению режущей кромки режущего узла. Аналогично, продольным направлением можно считать направление, перпендикулярное боковому направлению Y. Другими словами, боковое направление Y можно считать направлением, по существу перпендикулярным предполагаемому (или воображаемому) направлению движения устройства для срезания волос при срезании волос. Направление Z установки в настоящем описании можно считать направлением, которое по существу перпендикулярно продольному направлению Х и перпендикулярно боковому направлению Y. Кроме того, направление Z установки может считаться направлением, по существу параллельным пути, который определен движением установки или извлечения сопрягаемых компонентов устройства для срезания волос. Следует понимать, что вышеприведенные определения приведены только в иллюстративных целях и не должны толковаться в ограничительном смысле. Кроме того, следует упомянуть, что согласно первому аспекту настоящего изобретения может иметься приемное гнездо, которое содержит по меньшей мере один поджимающий узел, имеющий первый поджимающий элемент и второй поджимающий элемент, выполненные с возможностью взаимодействия так, чтобы определять пространственное приемное положение соответствующего зацепляющегося элемента соединительной вилки. В настоящем описании термин "пространственное положение" означает положение в трехмерном пространстве. Специалисты легко поймут, что вышеупомянутые продольное направление Х, боковое направление Y и установочное направление Z не обязательно должны идеально совпадать с системой координат, имеющей соответствующие оси X, Y и Z режущего узла или устройства для срезания волос как такового. Поэтому следует понимать, что специалисты могут легко преобразовать и/или перенести эти представленные здесь иллюстративные направления, если встретятся с альтернативными вариантами, соответствующими чертежами и иллюстрациями, в которых показаны другие ориентации.

Особенно предпочтительно, чтобы по меньшей мере один зацепляющий элемент соединительной вилки был по меньшей мере частично вставлен с натягом в приемное гнездо в каждом из направлений - в продольном направлении Х, в боковом направлении Y и в установочном направлении Z. Следовательно, соединительная вилка может вставляться без существенного люфта.

В этой связи стоит заметить, что определение положения приема зацепляющего элемента первым поджимающим элементом и вторым поджимающим элементом не обязательно должно влечь "плавающую" установку определенную просто поджимающими силами первого поджимающего элемента и второго поджимающего элемента. Наоборот, по меньшей мере в одном из направлений - продольном направлении Х, боковом направлении Y и установочном положении Z - положение приема зацепляющего элемента может определяться через взаимодействие первого поджимающего элемента или второго поджимающего элемента и соответствующего упорного или стопорного элемента, имеющегося на приемном гнезде и/или на соединительной вилке. Другими словами, по меньшей мере первый поджимающий элемент или второй поджимающий элемент может поджимать (или толкать) этот по меньшей мере один зацепляющийся элемент в определенное положение упора относительно приемного гнезда. Таким образом, можно уменьшить или устранить допуски, зависящие от конструкции и/или производственных возможностей.

В некоторых вариантах по меньшей мере один поджимающий узел содержит по меньшей мере один плоский пружинный элемент. В некоторых вариантах по меньшей мере один плоский пружинный элемент может считаться как элемент плоской пружины. По меньшей мере один или оба из поджимающего элемента и второго поджимающего элемента могут быть выполнены как элемент плоской пружины.

В альтернативных вариантах по меньшей мере один поджимающий узел может содержать по меньшей мере один элемент проволочной пружины. По меньшей мере один или оба из первого поджимающего элемента или второго поджимающего элемента могут быть выполнены как элементы проволочной пружины. По существу первый поджимающий элемент и второй поджимающий элемент могут быть сформированы интегрально. Однако в некоторых вариантах первый поджимающий элемент и второй поджимающий элемент могут быть сформированы как отдельные детали. По существу по меньшей мере один из первого поджимающего элемента и второго поджимающего элемента может быть сформирован как металлический пружинный элемент. Альтернативно по меньшей мере один из первого поджимающего элемента и второго поджимающего элемента может быть сформирован как пластиковый пружинный элемент.

В других вариантах по первому аспекту настоящего изобретения удерживающий контактный участок первого поджимающего элемента содержит изогнутый участок, выполненный с возможностью зацепления с зацепляющимся элементом, тем самым определяя положение приема зацепляющегося элемента в установочном направлении. Изогнутый участок и зацепляющийся элемент могут быть расположены так, чтобы взаимодействовать для посадки с натягом, для определения и удержания положения приема в установочном направлении Z. В этом отношении особенно предпочтительно, чтобы удерживающее усилие соединительной вилки, вставленной в приемное гнездо, по существу создавалось поджимающей силой первого поджимающего элемента. Другими словами, для разъединения соединительной вилки и приемного гнезда пользователь должен приложить разъединяющую силу, достаточную для разъединения удерживающего контактного участка первого поджимающего элемента от зацепляющегося элемента соединительной вилки. Особенно предпочтительно, чтобы изогнутый участок первого поджимающего элемента мог служить запирающим элементом или, другими словами, геометрическим ключом для удержания положения зацепляющегося элемента в установочном направлении.

Согласно еще одному варианту выравнивающий контактный участок второго поджимающего элемента содержит противоположные контактные секции, расположенные на его продольных концах и определяющие положение приема зацепляющегося элемента в продольном направлении Х. Противоположные контактные секции могут быть определены, например, торцевыми поверхностями и/или продольно разнесенными выступами на втором поджимающем элементе. Второй поджимающий элемент, в частности его выравнивающий контактный участок может входить в зацепление с зацепляющимся элементом так, чтобы предотвращать движение зацепляющегося элемента в продольном направлении Х, при этом, одновременно, движение установочном направлении Z зацепляющегося элемента вторым поджимающим элементом в основном допускается. Стоит упомянуть, что второй поджимающий элемент может толкать или поджимать зацепляющийся элемент, который может генерировать трение, которое должно быть преодолено извлечении зацепляющегося элемента из приемного гнезда Однако предпочтительно, чтобы выравнивающий контактный участок второго поджимающего элемента на входил в зацепление с гильзой или выступом позиционирующего элемента который может служить фиксирующим элементом в установочном направлении.

Далее, предпочтительно, первый поджимающий элемент расположен для толкания зацепляющегося элемента в боковом направлении Y, и второй поджимающий элемент выполнен с возможностью толкания зацепляющегося элемента в боковом направлении Y. При этом первый поджимающий элемент и второй поджимающий элемент прилагают толкающие усилия, направленные друг к другу, тем самым определяя положение приема зацепляющегося элемента в боковом направлении Y.

Поскольку первый поджимающий элемент и второй поджимающий элемент расположены так, чтобы противодействовать друг другу, они могут принимать и удерживать между собой зацепляющийся элемент. В этом отношении особенно предпочтительно, чтобы первый поджимающий элемент и второй поджимающий элемент были в основном выровнены в продольном направлении Х (которое по существу перпендикулярно боковому направлению Y). Положение зацепляющегося элемента в боковом направлении Y может определяться как плавающее, поскольку первый поджимающий элемент и второй поджимающий элемент могут противодействовать друг другу так, чтобы можно было уравновесить поджимающие силы, что может определить соответствующее боковое положение зацепляющегося элемента. Однако в альтернативных вариантах можно использовать соответствующие боковые упорные элементы, обеспечивающие определенное боковое концевое положение зацепляющегося элемента.

Особенно предпочтительно, чтобы приемное гнездо содержало первое приемное углубление и второе приемное углубление, которые выполнены с возможностью принимать первый зацепляющийся элемент и второй зацепляющийся элемент, при этом первый зацепляющийся элемент и второй зацепляющийся элемент разнесены друг от друга в боковом направлении и первый поджимающий узел и второй поджимающий узел соответственно расположены в первом приемном гнезде и во втором приемном гнезде ниже или, в более общем виде, связаны с первой приемной гильзой и второй приемной гильзой.

Этот вариант является особенно преимущественным, поскольку таким образом пространственно-определяющая структура первого поджимающего узла по существу удваивается. В нестоящем описании термин "удвоенная конфигурация" может обозначать зеркально-симметричную конфигурацию, копирующую конфигурацию и т.д. Далее может быть предпочтительно, чтобы первая приемная гильза была расположена рядом с первым боковым концом приемного гнезда, а вторая приемная гильза был расположен рядом со вторым боковым концом приемного гнезда. За счет удвоения количества приемных гильз и соответствующих поджимающих узлов приемное гнездо можно адаптировать для приема соединительной вилки, содержащей два соответствующих зацепляющихся элемента. Следовательно, выравнивание и удержание режущего узла на корпусе устройства для срезания волос можно еще больше улучшить, благодаря увеличенному количеству сопрягаемых компонентов и контактных элементов. Удерживающая сила для режущего узла может быть адекватно адаптирована. Разнесение первой приемной гильзы и второй приемной гильзы и соответствующих поджимающих узлов в по меньшей мере одном направлении из продольного направления Х и бокового направления Y дополнительно сокращает установочные допуски.

Для этого варианта особенно предпочтительно чтобы соответствующие первые поджимающие элементы первого поджимающего узла и второго поджимающего узла были сформированы интегрально. Далее, предпочтительно, факультативно или альтернативно, чтобы соответствующие вторые поджимающие элементы первого поджимающего узла и второго поджимающего узла были сформированы интегрально. В альтернативном варианте первый поджимающий элемент и второй поджимающий элемент соответствующего поджимающего узла могут быть сформированы интегрально. В еще одном варианте имеется поджимающее устройство, содержащее первый и второй поджимающие узлы, содержащие первый и второй поджимающие элементы первого поджимающего узла и первый и второй поджимающие элементы второго поджимающего узла, сформированные интегрально. В еще одном альтернативном варианте каждый из поджимающих элементов сформирован как отдельная деталь.

Согласно еще одному аспекту настоящего изобретения предлагается соединительная вилка для приемного гнезда для соединения съемного режущего узла устройства для срезания волос, содержащий по меньшей мере один зацепляющийся элемент, отходящий от основания в установочном направлении Z, при этом по меньшей мере один зацепляющийся элемент имеет, если смотреть в плоскости, перпендикулярной установочному направлению Z, профиль поперечного сечения, адаптированный для установки в приемную гильзу соответствующего приемного гнезда, при этом по меньшей мере один зацепляющийся элемент содержит контактное углубление, проходящее по существу параллельно установочному направлению Z, при этом контактное углубление выполнено с возможностью контакта с поджимающим узлом приемного гнезда для определения положения приема зацепляющегося элемента в продольном направлении Х, при этом по меньшей мере один зацепляющийся элемент содержит участок зацепляющегося углубления, выполненный с возможностью контакта с поджимающим узлом приемного гнезда для определения положения приема зацепляющегося элемента в установочном положении Z, и при этом контактное углубление и участок зацепляющегося углубления расположены на противоположных сторонах по меньшей мере одного зацепляющегося элемента.

Этот вариант основан на идее, согласно которой по меньшей мере один зацепляющийся элемент может быть сформирован и иметь форму, чтобы можно было создать определенные признаки формы, которые могли бы входить в зацепление с соответствующими защемляющимися поджимающими элементами так, чтобы при установке соединительной вилки положение этой соединительной вилки могло определяться в пространстве требуемым и повторяющимся образом. Соединительная вилка может быть сформирована, например, как деталь, изготовленная литьем под давлением. Особенно предпочтительно, чтобы соединительная вилка находилась на стороне режущего узла устройства для срезания волос, а приемное гнездо находилось на стороне корпуса устройства для срезания волос. Это дает преимущество, поскольку таким способом можно создать относительно недорогую соединительную вилку на сменном узле, тогда как относительно дорогое гнездо может находиться на корпусе устройства для срезания волос, который не предназначен для замены на протяжении всего срока службы устройства для срезания волос. Такая соединительная вилка особенно подходит для массового производства. Выравнивание и удержание соединительной вилки обеспечивается за счет взаимодействия по меньшей мере одного зацепляющегося элемента соединительной вилки и по меньшей мере одного соответствующего поджимающего устройства в приемном гнезде. Следовательно, даже недорогую в производстве соединительную вилку можно точно устанавливать так, чтобы обеспечить адекватные характеристики резания для сменных режущих узлов.

Согласно варианту соединительной вилки, контактное углубление определяет вогнутую поверхность на по меньшей мере одном зацепляющемся элементе, при этом контактное углубление расположено так, чтобы охватывать второй поджимающий элемент в продольном направлении Х, когда зацепляющий элемент установлен в приемное гнездо. Например, этот по меньшей мере один зацепляющий элемент может иметь профиль поперечного сечения, имеющий форму сегмента кольца, имеющего вогнутую (внутреннюю) поверхность и выпуклую (внешнюю) поверхность. Придание контактному углублению формы вогнутой поверхности может дать преимущество, поскольку таким образом противоположные контактные секции второго поджимающего элемента также могут поджимать контактное углубление в боковом направлении, тем самым определяя положение контактного углубления и в боковом направлении Y, и в продольном направлении Х. Другими словами, контактное углубление может содержать по меньшей мере одну контактную поверхность, которая наклонена относительно и продольного направления Х, и бокового направления Y и, предпочтительно, в основном параллельно установочному направлению.

Согласно еще одному варианту соединительной вилки, профиль сечения по меньшей мере одного защепляющего элемента может иметь С-образную или U-образную форму. Так же, таким образом можно сформировать контактное углубление, имеющее по меньшей мере одну вогнутую поверхность или по меньшей мере одну наклонную поверхность. Далее, в некоторых вариантах предпочтительно, чтобы профиль поперечного сечения по меньшей мере одного зацепляющегося элемента не был зеркально обращенным относительно центральной плоскости, определенной установочным направлением Z и боковым направлением Y. Такая конструкция может способствовать предотвращению ошибок сборки. Режущий узел в этом случае можно будет установить только в требуемой ориентации. Сборка с определенной точной ориентацией также может быть обеспечена с помощью зацепляющихся элементов, содержащих профили поперечного сечения которые по существу являются зеркально симметричными относительно центральной плоскости. Это, в частности относится к случаю, когда на соединительной вилке имеется два соответствующих зацепляющихся элемента с разными профилями поперечного сечения.

Согласно еще одному варианту соединительной вилки, участок зацепляющегося углубления содержит проходящий в боковом направлении углубленный участок на по меньшей мере одном зацепляющемся элементе. Другими словами, участок зацепляющегося углубления по меньшей мере частично проходит в направлении, по существу параллельном боковому направлению Y. Например, проходящий в боковом направлении участок зацепляющегося углубления может содержать участок поднутрения, с которым моет входить в зацепление удерживающий контактный участок первого поджимающего участка. Однако в альтернативном варианте участок зацепляющегося углубления может содержать по меньшей мере частично выступающую секцию, с которой может входить в зацепление удерживающий контактный участок первого поджимающего элемента. Участок зацепляющегося углубления также может быть образован боковым отверстием в по меньшей мере одном зацепляющемся элементе.

В особенно предпочтительном варианте соединительная вилка содержит первый зацепляющийся элемент и второй зацепляющийся элемент, при этом первый зацепляющийся элемент и второй зацепляющийся элемент разнесены друг от друга в боковом направлении, первый зацепляющийся элемент и второй зацепляющийся элемент соответственно выполнены с возможностью входить в первую приемную гильзу и во вторую приемную гильзу соединительного гнезда, и контактировать с первым поджимающим узлом и вторым поджимающим узлом, когда соединительная вилка установлена в приемном гнезде.

Этот вариант может иметь конфигурацию, допускающую инвертированную или перевернутую в боковом направлении установку соединительной вилки. По существу соединительную вилку можно вставлять в приемное гнездо без существенного люфта в сборке. Соединительная вилка может поджиматься по меньшей мере одним поджимающим узлом по меньшей мере в одном из направлений - продольном Х, боковом Y и установочном Z направлении. Предпочтительно соединительная вилка поджата к упорному элементу по меньшей мере в одном из направлений - продольном Х, боковом Y и установочном Z направлении.

Другой аспект настоящего изобретения относится к устройству для срезания волос, содержащему корпус, в котором расположен двигатель, и съемный режущий узел, в котором корпус далее содержит приемное гнездо согласно принципам настоящего изобретения, а съемный режущий узел содержит соединительную вилку согласно принципам настоящего изобретения. Предпочтительно приемное гнездо и соединительная вилка съемного режущего узла сформированы в соответствии с по меньшей мере некоторыми аспектами и вариантами, описанными выше.

Эти и другие признаки и преимущества настоящего изобретения будут лучше понятны из нижеследующего подробного описания некоторых вариантов изобретения со ссылками на приложенный чертежи, предназначенные для иллюстрации, а не для ограничения настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Некоторые аспекты изобретения будут понятны из нижеследующего описания его вариантов. На чертежах:

Фиг. 1 - схематический вид в перспективе иллюстративного электрического устройства для срезания волос, оснащенного иллюстративным вариантом режущего узла, который съемно прикреплен к устройству для срезания волос для операций по срезанию волос.

Фиг. 1а - частичный вид в перспективе набора ножей режущего узла устройства для срезания волос по фиг. 1.

Фиг. 1b - другой вид сверху в перспективе, соответствующий виду по фиг. 1а, где участок стенки набора ножей опущен для иллюстрации.

Фиг. 2 - частичный вид в перспективе устройства для срезания волос, содержащего приемное гнездо и режущий узел, содержащий соединительную вилку, показанные в разнесенном виде.

Фиг. 3 - вид в перспективе в частичном сечении соединительной вилки и приемного гнезда по фиг. 2.

Фиг. 4 - другой вид в перспективе в частичном сечении вид устройства по фиг. 2 в другой ориентации.

Фиг. 5 - частичный вид в перспективе другого варианта устройства для срезания волос с приемным гнездом и соединительной вилкой; соединительная вилка показана в извлеченном состоянии.

Фиг. 6 - другой вид в перспективе устройства по фиг. 5.

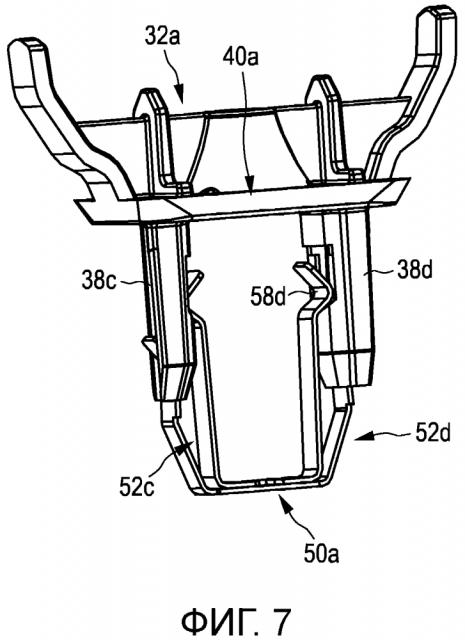

Фиг. 7 - детальный вид в перспективе соединительной вилки по фиг. 5 и 6, взаимодействующей с первым поджимающим узлом и со вторым поджимающим узлом.

Фиг. 8 - разнесенный вид соединительной вилки по фиг. 7.

Фиг. 9 - упрощенный схематический вид снизу соединительной вилки по фиг. 7, взаимодействующей с соответствующими вторыми поджимающими элементами.

Фиг. 10 - другой детальный вид в перспективе еще одного варианта, содержащего соединительную вилку по фиг. 7 и альтернативный пружинный узел.

Фиг. 11 - другой разнесенный вид в перспективе соединительной вилки и поджимающего узла по фиг. 10.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

На фиг. 1 схематически показан упрощенный вид в перспективе иллюстративного варианта устройства 10 для срезания волос, в частности, электрического устройства 10 для срезания волос. Устройство 10 для срезания волос может содержать двигатель, показанный штриховым блоком 14, расположенный в корпусе 12, и приводной механизм, показанный штриховым блоком 16 в корпусе 12. Для питания двигателя 14 по меньшей мере в некоторых вариантах срезающего устройства 10 в корпусе 12 может быть расположена батарея, показанная штриховым блоком 17, например, перезаряжаемый аккумулятор, сменная батарейка и пр. Однако в некоторых вариантах срезающее устройство 10 может иметь силовой кабель для соединения с источником питания. Соединитель с источником питания может быть дополнением или альтернативой (внутренней) электрической батареи 17.

Срезающее устройство далее может содержать срезающую головку или режущий узел 18. С помощью режущего узла 18 к устройство 10 для срезания волом может крепиться набор 20 ножей. Набор 20 ножей режущего узла 18 может приводиться в действие двигателем 14 через приводной механизм 16, приводя его в срезающее движение.

Срезающее движение можно по существу считать относительным движением между неподвижным ножом 22 м подвижным ножом 24 набора 20 ножей (см. также фиг. 1а и 1b). По существу пользователь может удерживать и направлять срезающее устройство 10 сквозь волосы в направлении 28 движения. Кроме того, набор 20 ножей может быть расположен на режущем узле 18 с возможностью качания, см., напр. изогнутую двустороннюю стрелку, обозначенную позицией 26. В некоторых вариантах срезающее устройство 10 или, более конкретно, режущий узел 18 включая набор 20 ножей, может проходить вдоль кожи для срезания волос, растущих у кожи. При срезании волос рядом с кожей, по существу осуществляется операция бритья, направленная на срезание (или измельчение) волос на уровне кожи. Однако можно выполнять и операции стрижки (тримминга), когда режущий узел 18, включая набор 20 ножей, проводится по пути на требуемом расстоянии от кожи.

При прохождении или проведении сквозь волосы срезающее устройство 10, включая набор 20 ножей, типично движется в общем направлении движения, показанном стрелкой 28 на фиг. 1. В этой связи стоит упомянуть, что если устройство 10 для срезания волос типично направляется и перемещается вручную, то направление 28 движения не обязательно должно толковаться как точный геометрический ориентир, имеющий фиксированное определение и отношение к ориентации срезающего устройства 10 и режущего узла 18 с набором 20 ножей. То есть, общую ориентацию срезающего устройства 10 относительно срезаемых волос и кожи можно толковать как в некоторой степени нестабильную. Однако для целей иллюстрации можно с достаточным основанием предположить, что (воображаемое) направление 28 движения параллельно (или по существу параллельно) главной центральной плоскости системы координат, которая в дальнейшем может служить средством описания структурных признаков устройство 10 для
