Печатающее устройство

Печатающее устройство

Иллюстрации

Показать все

Реферат

[Область техники]

[0001] Настоящее изобретение относится к печатающему устройству.

[Предшествующий уровень техники]

[0002] В печатающем устройстве, таком как струйный принтер, печать выполняется посредством жидкости, выталкиваемой относительно цели из головки для выталкивания жидкости, которая предусмотрена во внутренней секции основного корпуса печатающего устройства. В этих печатающих устройствах желательно, чтобы жидкость непрерывно и устойчиво подавалась относительно головки для выталкивания жидкости даже в случаях, когда выполняется большой объем печати. Для того, чтобы это было реализовано, предлагается, чтобы секция контейнера с жидкостью с большей емкостью была предусмотрена на внешней секции основного корпуса печатающего устройства, и жидкость подавалась из секции контейнера для жидкости во внутреннюю секцию (на стороне головки для выталкивания жидкости) основного корпуса через трубку (ссылка на PTL 1).

[0003] Здесь, конфигурация для трубки и окружающего пространства трубки применяется в печатающем устройстве из PTL 1 следующим образом, так что легко собирать трубку для подачи жидкости внутри секции контейнера с жидкостью к головке для выталкивания жидкости, которая находится во внутренней секции основного корпуса. Т.е., трубка делится на фрагмент на стороне секции контейнера с жидкостью и фрагмент на стороне головки для выталкивания жидкости в продольном направлении трубки, и каждый из этих разделенных фрагментов сообщается друг с другом благодаря соединению посредством соединителя, который прикрепляется к внутренней секции основного корпуса. Благодаря этой конфигурации для трубки и окружающего пространства трубки, применяемой таким образом, легко собирать трубку в печатающем устройстве.

Список ссылок

Патентная литература

[0004] PTL 1: Нерассмотренная публикация японской патентной заявки № 2013-176946

[Сущность изобретения]

Задачи, решаемые изобретением

[0005] В печатающем устройстве из PTL 1 необходимо, чтобы секция контейнера с жидкостью была удалена из основного корпуса для того, чтобы секция контейнера с жидкостью, которая присоединена к внешней секции основного корпуса, не препятствовала работе по техническому обслуживанию во время технического обслуживания, такого как ремонт или замена, относительно устройств, таких как головка для выталкивания жидкости, которая находится во внутренней секции основного корпуса. Кроме того, в это время, работа необходима в это время для того, чтобы отделять фрагмент трубки на стороне секции контейнера с жидкостью от соединителя.

[0006] Однако возможность присоединения трубки во время производства ухудшается вследствие того, что соединитель прикрепляется к внутренней секции основного корпуса, и работа для отделения фрагмента трубки на стороне секции контейнера с жидкостью от соединителя является трудной во время технического обслуживания. В результате, трудно удалять секцию контейнера с жидкостью, которая присоединена к внешней секции основного корпуса, из основного корпуса при выполнении технического обслуживания во внутренних секциях основного корпуса.

[0007] Целью настоящего изобретения является предоставление печатающего устройства, где представляется возможным улучшать возможность присоединения, когда трубка присоединяется во время производства изделия, и где представляется возможным улучшать свободу в компоновке проводящих путей трубки во внутренних секциях корпуса, и где представляется возможным легко удалять секцию контейнера с жидкостью, которая присоединена к внешней секции основного корпуса, из основного корпуса при выполнении технического обслуживания во внутренних секциях основного корпуса.

[Средство решения проблем]

[0008] Средство решения проблем, описанных выше, и его функциональные результаты будут описаны ниже.

Печатающее устройство, которое решает проблемы, описанные выше, снабжается головкой для выталкивания жидкости, которая предусмотрена во внутренней секции основного корпуса, и которая выталкивает жидкость относительно цели, и секцией контейнера с жидкостью, которая предусмотрена на внешней секции основного корпуса. Кроме того, печатающее устройство снабжается первой трубкой для подачи жидкости, один конец которой соединен с секцией контейнера с жидкостью, второй трубкой для подачи жидкости, один конец которой соединен со стороной головки для выталкивания жидкости, и соединительным элементом, который соединяет каждый из других концов первой трубки для подачи жидкости и второй трубки для подачи жидкости. Затем, соединительный элемент сконфигурирован посредством первой соединительной секции, которая предусмотрена на стороне первой трубки для подачи жидкости, и второй соединительной секции, которая предусмотрена на стороне второй трубки для подачи жидкости. Кроме того, по меньшей мере, первая соединительная секция соединительного элемента предусмотрена так, чтобы располагаться на внешней секции основного корпуса.

[0009] В печатающем устройстве, секция контейнера с жидкостью, которая присоединяется к внешней секции основного корпуса, удаляется из основного корпуса при выполнении технического обслуживания устройств, таких как головка для выталкивания жидкости, которая находится во внутренней секции основного корпуса. В это время, соединение с помощью соединительного элемента разъединяется вследствие того, что другой конец первой трубки для подачи жидкости, первый конец которой соединен с секцией контейнера для жидкости, и другой конец второй трубки для подачи жидкости, первый конец которой соединен со стороной головки для выталкивания жидкости, находятся в состоянии соединения друг с другом с помощью соединительного элемента. Другие концы первой трубки для подачи жидкости и второй трубки для подачи жидкости соединяются друг с другом посредством связывания первой соединительной секции, которая является фрагментом соединительного элемента на стороне первой трубки для подачи жидкости, со второй соединительной секцией, которая является фрагментом соединительно элемента на стороне второй трубки для подачи жидкости. По этой причине, соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости с помощью соединительного элемента разъединяется посредством того, что первая соединительная секция отделяется от второй соединительной секции.

[0010] Согласно этой конфигурации, в соединительном элементе для соединения других концов первой трубки для подачи жидкости и второй трубки для подачи жидкости, по меньшей мере, первая соединительная секция предусмотрена так, чтобы располагаться во внешней секции основного корпуса. По этой причине, по меньшей мере, первая соединительная секция в соединительном элементе выставляется наружу во внешнюю секцию основного корпуса, и представляется возможным легко разделять первую соединительную секцию и вторую соединительную секцию посредством вытягивания первой соединительной секции из второй соединительной секции. Поскольку представляется возможным легко выполнять работу по отделению первой соединительной секции от второй соединительной секции таким образом, допускается, чтобы соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости с помощью соединительного элемента было разъединено посредством простой работы, и можно легко удалять секцию контейнера с жидкостью из основного корпуса в дополнение к разъединению соединения. Соответственно, представляется возможным легко удалять секцию контейнера с жидкостью, которая присоединена к внешней секции основного корпуса, из основного корпуса при выполнении технического обслуживания во внутренних секциях основного корпуса.

[0011] Кроме того, способность присоединения при присоединении трубки во время производства изделия улучшается вследствие того, что легко связывать первую соединительную секцию и вторую соединительную секцию соединительного элемента во время производства изделия, другими словами, соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости является простым. Кроме того, вторая трубка для подачи жидкости не должна перемещаться, если соединение между первой соединительной секцией и второй соединительной секцией соединительного элемента разъединяется, когда секция контейнера с жидкостью удаляется из основного корпуса для того, чтобы выполнять техническое обслуживание или т.п. По этой причине, свобода в компоновке проводящих путей трубки во внутренних секциях корпуса улучшается до такой степени, что компоновка проводящих путей для второй трубки для подачи жидкости не должна задаваться во внутренних секциях основного корпуса так, чтобы учитывать перемещение второй трубки для подачи жидкости.

[0012] В качестве одного аспекта печатающего устройства представляется возможным рассматривать предоставление корпуса контейнера, который содержит секцию контейнера с жидкостью на внешней секции основного корпуса, и предоставление, по меньшей мере, первой соединительной секции соединительного элемента так, чтобы она размещалась во внутренних секциях корпуса контейнера, который предусмотрен на внешней секции основного корпуса.

[0013] В этом случае, предпочтительно, чтобы отверстие было сформировано в основном корпусе так, что, по меньшей мере, первая соединительная секция соединительного элемента выставляется внутрь корпуса контейнера, а позиция отверстия была установлена так, что отверстие находится в такой позиции, чтобы раскрываться по направлению к внешней стороне корпуса контейнера, когда крышка для корпуса контейнера снята.

[0014] Согласно этой конфигурации, возможно, чтобы первая соединительная секция легко вытягивалась из второй соединительной секции, поскольку, по меньшей мере, первая соединительная секция соединительного элемента находится в раскрытом состоянии через отверстие в основном корпусе и корпусе контейнера, когда крышка для корпуса контейнера снимается с намерением удалить корпус контейнера (секцию контейнера с жидкостью) из основного корпуса.

[0015] Здесь, не всегда обязательно, чтобы первая соединительная секция и т.п. располагалась внутри корпуса контейнера, как описано выше, и первая соединительная секция и т.п. может располагаться во внешней секции корпуса контейнера, когда, по меньшей мере, первая соединительная секция соединительного элемента предусмотрена так, чтобы располагаться на внешней секции основного корпуса.

[0016] В качестве одного аспекта печатающего устройства представляется возможным рассматривать предоставление уплотнительных элементов, которые герметично закрывают первую трубку для подачи жидкости и вторую трубку для подачи жидкости, когда соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости, использующее первую соединительную секцию и вторую соединительную секцию, разъединяется, в конце первой трубки для подачи жидкости на стороне первой соединительной секции и в конце второй трубки для подачи жидкости на стороне второй соединительной секции.

[0017] Согласно этой конфигурации, когда соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости с помощью первой соединительной секции и второй соединительной секции разъединяется, представляется возможным пресекать утечку жидкости из этих других концов первой трубки для подачи жидкости и второй трубки для подачи жидкости с помощью уплотнительных элементов.

[0018] В качестве одного аспекта печатающего устройства представляется возможным рассматривать дополнительное предоставление клапанного механизма, который имеет корпус клапана, который приспособлен смещаться между герметично закрывающей позицией для герметичного закрытия отверстия в одном из концов из конца первой трубки для подачи жидкости на стороне первой соединительной секции и конца второй трубки для подачи жидкости на стороне второй соединительной секции и открытой позицией для открытия отверстия в одном конце, и прижимающую секцию, которая прижимает корпус клапана в герметично закрывающую позицию. В этом случае клапанный механизм сконфигурирован так, что корпус клапана удерживается в открытой позиции против прижимающего усилия прижимающей секции, когда первая соединительная секция и вторая соединительная секция находятся в состоянии соединения, и удержание корпуса клапана в открытой позиции снимается, когда первая соединительная секция и вторая соединительная секция разделяются. Кроме того, клапанный механизм имеет обратный клапан, который предусматривается в конце, который является противоположным концу, отверстие которого герметично закрывается с помощью корпуса клапана. Обратный клапан сконфигурирован так, чтобы предоставлять возможность протекания жидкости только со стороны секции контейнера с жидкостью в сторону головки для выталкивания жидкости.

[0019] Согласно этой конфигурации, удержание корпуса клапана в открытой позиции снимается, и корпус клапана смещается в герметично закрывающую позицию вследствие прижимающего усилия прижимающей секции, когда соединение между другими концами первой трубки для подачи жидкости и второй трубки для подачи жидкости друг с другом с помощью первой соединительной секции и второй соединительной секции разъединяется посредством разделения первой соединительной секции и второй соединительной секции. Благодаря этому, представляется возможным герметично закрывать отверстие в одном конце из конца первой трубки для подачи жидкости на стороне первой соединительной секции и конца второй трубки для подачи жидкости на стороне второй соединительной секции с помощью корпуса клапана, и представляется возможным пресекать утечку жидкости из отверстия с помощью уплотнительных элементов. Кроме того, существует тенденция протекания жидкости со стороны головки для выталкивания жидкости в сторону секции контейнера с жидкостью в конце, который является противоположным концу, отверстие которого герметично закрывается с помощью корпуса клапана, из конца первой трубки для подачи жидкости на стороне первой соединительной секции и конца второй трубки для подачи жидкости на стороне второй соединительной секции, когда первая соединительная секция и вторая соединительная секция разделяются. Однако, поскольку поток жидкости прекращается посредством корпуса клапана, представляется возможным пресекать утечку жидкости из отверстия противоположного конца с помощью обратного клапана.

[0020] В качестве одного аспекта печатающего устройства представляется возможным рассматривать предоставление блока обнаружения, который обнаруживает, что соединение между первой соединительной секцией и второй соединительной секцией разъединяется, в соединительном элементе и предоставление секции управления, которая выполняет процесс блокирования для блокирования потока жидкости со стороны секции контейнера с жидкостью в сторону головки для выталкивания жидкости, когда разъединение соединения между первой соединительной секцией и второй соединительной секцией обнаруживается с помощью блока обнаружения.

[0021] Согласно этой конфигурации, протекание жидкости со стороны секции контейнера с жидкостью в сторону головки для выталкивания жидкости блокируется посредством выполнения процесса блокирования, когда соединение между первой соединительной секцией и второй соединительной секцией ошибочно разъединяется, при этом печатающее устройство находится в состоянии, когда источник питания включен. Соответственно, в состоянии, когда соединение между первой соединительной секцией и второй соединительной секцией ошибочно разъединяется, представляется возможным избегать протекания жидкости со стороны секции контейнера с жидкостью в сторону головки для выталкивания жидкости.

[0022] В качестве аспекта печатающего устройства представляется возможным рассматривать предоставление блока обнаружения, который существует для обнаружения того, что соединение между первой соединительной секцией и второй соединительной секцией разъединяется, во второй соединительной секции и предоставление секции передачи информации для выполнения оповещения о том, что разъединение соединения между первой соединительной секцией и второй соединительной секцией обнаружено с помощью блока обнаружения, когда обнаруживается разъединение соединения.

[0023] Согласно этой конфигурации, когда соединение между первой соединительной секцией и второй соединительной секцией ошибочно разъединяется, при этом печатающее устройство находится в состоянии, когда источник питания включен, оповещение выполняется с помощью секции передачи информации, когда разъединение соединения обнаруживается блоком обнаружения. Благодаря этому, возможно, чтобы оператор был проинформирован о том, что соединение между первой соединительной секцией и второй соединительной секцией разъединено, и представляется возможным подсказывать оператору предпринимать какое-либо действие.

[Краткое описание чертежей]

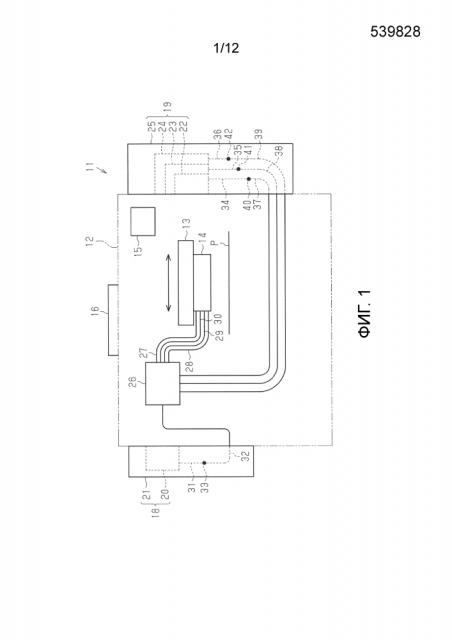

[0024] Фиг. 1 - это схематичный чертеж, иллюстрирующий внутренние секции и периферийные структуры основного корпуса печатающего устройства.

Фиг. 2(a) и 2(b) -это чертежи в поперечном разрезе, иллюстрирующие структуры для первой соединительной секции и второй соединительной секции.

Фиг. 3(a) и 3(b) -это чертежи в поперечном разрезе, иллюстрирующие другой пример структур для первой соединительной секции и второй соединительной секции.

Фиг. 4 - это перспективный чертеж, иллюстрирующий основной корпус, где корпус контейнера присоединен.

Фиг. 5 - это чертеж передней поверхности, иллюстрирующий основной корпус.

Фиг. 6 - это чертеж левой боковой поверхности, иллюстрирующий основной корпус.

Фиг. 7 - это чертеж правой боковой поверхности, иллюстрирующий основной корпус.

Фиг. 8(a) и 8(b) -это схематичные чертежи, иллюстрирующие периферию блока контейнера с жидкостью в основном корпусе печатающего устройства.

Фиг. 9 - это перспективный чертеж, иллюстрирующий укрупнение первой соединительной секции и второй соединительной секции соединительного элемента.

Фиг. 10 - это блок-схема, иллюстрирующая электрическую конфигурацию печатающего устройства.

Фиг. 11 - это схематичный чертеж, иллюстрирующий другой пример размещения первой соединительной секции и второй соединительной секции соединительного элемента относительно основного корпуса.

Фиг. 12 - это схематичный чертеж, иллюстрирующий внутренние секции и периферийные структуры основного корпуса печатающего устройства.

Фиг. 13 - это схематичный чертеж, иллюстрирующий внутренние секции и периферийные структуры основного корпуса печатающего устройства.

Фиг. 14 - это схематичный чертеж, иллюстрирующий внутренние секции и периферийные структуры основного корпуса печатающего устройства.

[Описание вариантов осуществления]

[0025] [Первый вариант осуществления]

Первый вариант осуществления, где печатающее устройство осуществлено как струйный принтер, будет описан ниже со ссылкой на фиг. 1-7.

[0026] Фиг. 1 схематично иллюстрирует внутренние секции и периферийные структуры основного корпуса 12 печатающего устройства 11. Картридж 13, который перемещается назад и вперед в направлении слева направо на чертеже, предусмотрен во внутренней секции основного корпуса 12. Головка 14 для выталкивания жидкости, которая выполняет печать (фиксирование) посредством выталкивания чернил (жидкости) относительно цели на бумаге P для печати, которая транспортируется внутри основного корпуса 12, поддерживается посредством картриджа 13. Здесь, секция 15 управления, которая администрирует различные типы управления над печатающим устройством 11, и рабочая панель 16, которая задействуется пользователем, предусматриваются в печатающем устройстве 11.

[0027] Блок 18 контейнера с жидкостью предусматривается на левой боковой поверхности основного корпуса 12. Блок 18 контейнера с жидкостью снабжается резервуаром 20 для чернил, который функционирует в качестве секции контейнера с жидкостью, который хранит черные чернила, и корпусом 21 контейнера, в котором содержится резервуар 20 для чернил. Возможно, чтобы резервуар 20 для чернил и корпус 21 контейнера (блок 18 контейнера с жидкостью) присоединялся и отсоединялся относительно левой боковой поверхности основного корпуса 12.

[0028] С другой стороны, блок 19 контейнера с жидкостью предусматривается на правой боковой поверхности основного корпуса 12. Блок 19 контейнера с жидкостью снабжается множеством резервуаров 22-24 для чернил, которые функционируют в качестве секций контейнера с жидкостью, которые хранят цветные чернила, и корпусом 25 контейнера, где содержатся резервуары 22-24 для чернил. Цветные чернила, такие как голубые чернила, пурпурные чернила и желтые чернила, соответственно хранятся в резервуарах 22-24 для чернил. Возможно, чтобы резервуары 22-24 для чернил и корпус 25 контейнера (блок 19 контейнера с жидкостью) присоединялись и отсоединялись относительно правой боковой поверхности основного корпуса 12.

[0029] Далее будет описана конфигурация, где чернила внутри резервуаров 20 и 22-24 для чернил подаются к головке 14 для выталкивания жидкости, которая предусмотрена во внутренней секции основного корпуса 12.

Перенаправляющий блок 26, который функционирует в качестве вспомогательного резервуара для удерживания чернил, которые должны быть поданы к головке 14 для выталкивания жидкости, предусмотрен во внутренней секции основного корпуса 12. Возможно, чтобы перенаправляющий блок 26 отдельно удерживал черные чернила, голубые чернила, пурпурные чернила и желтые чернила, и перенаправляющий блок 26 связывается с головкой 14 для выталкивания жидкости через множество перенаправляющих трубок 27-30, которые соответствуют каждым из чернил.

[0030] Один конец первой трубки 31 для подачи жидкости соединяется с резервуаром 20 для чернил, который предусматривается на левой стороне основного корпуса 12. Кроме того, один конец второй трубки 32 для подачи жидкости соединяется с перенаправляющим блоком 26. Один конец второй трубки 32 для подачи жидкости соединяется со стороной головки 14 для выталкивания жидкости через перенаправляющий блок 26 и перенаправляющую трубку 27. Здесь, не всегда обязательно, чтобы один конец второй трубки 32 для подачи жидкости опосредованно соединялся относительно головки 14 для выталкивания жидкости через перенаправляющий блок 26 и перенаправляющую трубку 27, и один конец второй трубки 32 для подачи жидкости может быть подсоединен напрямую.

[0031] Затем, другие концы первой трубки 31 для подачи жидкости и второй трубки 32 для подачи жидкости соединяются друг с другом с помощью соединительного элемента 33. Соответственно, черные чернила внутри резервуара 20 для чернил подаются к головке 14 для выталкивания жидкости через первую трубку 31 для подачи жидкости и вторую трубку 32 для подачи жидкости (через перенаправляющий блок 26 и перенаправляющую трубку 27 в этом примере).

[0032] Первые трубки 34-36 для подачи жидкости соединяются с резервуарами 22-24 для чернил, которые предусматриваются на правой стороне основного корпуса 12. Кроме того, одни концы вторых трубок 37-39 для подачи жидкости соединяются с перенаправляющим блоком 26. Одни концы вторых трубок 37-39 для подачи жидкости соединяются со стороной головки 14 для выталкивания жидкости через перенаправляющий блок 26 и перенаправляющие трубки 28-30. Здесь, не всегда обязательно, чтобы одни концы вторых трубок 37-39 для подачи жидкости были опосредованно соединены относительно головки 14 для выталкивания жидкости через перенаправляющий блок 26 и перенаправляющие трубки 28-30, и одни концы вторых трубок 37-39 для подачи жидкости могут быть подсоединены напрямую.

[0033] Затем, другие торцевые стороны первых трубок 34-36 для подачи жидкости и вторых трубок 37-39 для подачи жидкости соединяются друг с другом с помощью соединительных элементов 40-42. Соответственно, цветные чернила внутри резервуара 22 для чернил (например, голубые чернила) подаются к головке 14 для выталкивания чернил через первую трубку 34 для подачи жидкости и вторую трубку 37 для подачи жидкости (через перенаправляющий блок 26 и перенаправляющую трубку 28 в этом примере). Кроме того, цветные чернила внутри резервуара 23 для чернил (например, пурпурные чернила) подаются к головке 14 для выталкивания чернил через первую трубку 35 для подачи жидкости и вторую трубку 38 для подачи жидкости (через перенаправляющий блок 26 и перенаправляющую трубку 29 в этом примере). Кроме того, цветные чернила внутри резервуара 24 для чернил (например, желтые чернила) подаются к головке 14 для выталкивания чернил через первую трубку 36 для подачи жидкости и вторую трубку 39 для подачи жидкости (через перенаправляющий блок 26 и перенаправляющую трубку 30 в этом примере).

[0034] Далее будут описаны структуры соединительных элементов 33 и 40-42. Здесь, поскольку структуры соединительных элементов 33 и 40-42 являются одинаковыми, ниже подробно будет описан только соединительный элемент 33.

[0035] Как показано на фиг. 2(a), соединительный элемент 33 конфигурируется с помощью первой соединительной секции 43, которая предусмотрена в другом конце (правый конец на чертеже) первой трубки 31 для подачи жидкости, и второй соединительной секции 44, которая предусмотрена в другом конце (левый конец на чертеже) второй трубки 32 для подачи жидкости. Возможно, чтобы первая соединительная секция 43 и вторая соединительная секция 44 соединялись посредством приведения одной ближе к другой, и чтобы соединение разъединялось посредством отделения одной от другой. Посредством соединения и разъединения соединения между первой соединительной секцией 43 и второй соединительной секцией 44 с помощью соединительного элемента 33 таким способом другие концы первой трубки 31 для подачи жидкости и второй трубки 32 для подачи жидкости соединяются и разделяются.

[0036] Соединительный элемент 33 снабжается клапанным механизмом, который герметично закрывает и открывает отверстие в конце первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 и отверстие в конце второй трубки 32 для подачи жидкости на стороне второй соединительной секции 44. Клапанный механизм имеет корпус 45 клапана, который приспособлен смещаться между герметично закрывающей позицией для изоляции отверстия в одном из концов из конца первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 и конца второй трубки 32 для подачи жидкости на стороне второй соединительной секции 44, и открытой позицией для открытия отверстий в концах, и пружину 46, которая является прижимающей секцией, которая прижимает корпус 45 клапана в герметично закрывающую позицию. Здесь, в этом примере, корпус 45 клапана и пружина 46 предусматриваются во внутренней секции первой соединительной секции 43, которая связывается с внутренней секцией первой трубки 31 для подачи жидкости, и отверстие в конце первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 закрывается или открывается с помощью корпуса 45 клапана и пружины 46.

[0037] Подробно, пружина 46 и корпус 45 клапана вставляются по порядку от отверстия во внутреннюю секцию первой соединительной секции 43, и уплотнение 47 вставляется в отверстие в этом состоянии. Отверстие 48 для сообщения с наружной стороной и с внутренней секцией первой трубки 31 для подачи жидкости (первой соединительной секции 43) формируется в уплотнении 47. Затем, во внутренней секции первой соединительной секции 43, отверстие 48 в уплотнении 47 перекрывается с помощью корпуса 45 клапана посредством толкания корпуса 45 клапана по направлению к уплотнению 47 вследствие прижимающего усилия пружины 46. В это время, корпус 45 клапана находится в состоянии смещения в закрывающую позицию, и отверстие в конце первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 герметично закрывается с помощью корпуса 45 клапана.

[0038] Кроме того, цилиндрическая секция 49 формируется так, чтобы выступать во второй соединительной секции 44, которая связана с внутренней секцией второй трубки 32 для подачи жидкости. Конец наконечника цилиндрической секции 49 формируется в конической форме, и путь 50 сообщения формируется во внутренней секции цилиндрической секции 49 в качестве отверстия в конце наконечника и связывается с внутренней секцией трубки 32 для подачи жидкости. Затем, цилиндрическая секция 49 второй соединительной секции 44 вставляется в отверстие 48 в уплотнении 47, когда первая соединительная секция 43 и вторая соединительная секция 44 соединяются. Затем, отверстие 48 в уплотнении 47 изменяется из состояния закрытости посредством корпуса 45 клапана на открытое состояние посредством смещения корпуса 45 клапана в левую сторону на чертеже против прижимающего усилия пружины 46 вследствие давления в конце наконечника цилиндрической секции 49.

[0039] Фиг. 2(b) иллюстрирует состояние, когда первая соединительная секция 43 и вторая соединительная секция 44 соединяются. В этом состоянии конец наконечника цилиндрической секции 49, которая вставляется в отверстие 48 в уплотнении 47, надавливает на корпус 45 клапана, и это смещает корпус 45 клапана в открытую позицию против прижимающего усилия пружины 46. Отверстие в конце первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 открывается вследствие смещения клапана 45 (удержания) в открытую позицию таким способом. Кроме того, корпус 45 клапана смещается в герметично закрывающую позицию (позиция на фиг. 2(a)) вследствие прижимающего усилия пружины 46 посредством удерживания корпуса 45 клапана в открытой позиции вследствие снятия давления от цилиндрической секции 49, когда первая соединительная секция 43 и вторая соединительная секция 44, которые находятся в соединенном состоянии, разделяются, как показано на фиг. 2(a).

[0040] Клапанный механизм имеет обратный клапан 51, который предусмотрен во внутренней секции пути 50 сообщения второй соединительной секции 44. Обратный клапан 51 предусматривается в конце (второй соединительной секции 44 в этом примере), который является противоположным концу (первой соединительной секции 43 в этом примере), отверстие которого герметично закрывается с помощью корпуса 45 клапана, из конца первой трубки 31 для подачи жидкости на стороне первой соединительной секции 43 и конца второй трубки 32 для подачи жидкости на стороне второй соединительной секции 44. Обратный клапан 51 сконфигурирован так, чтобы предоставлять возможность протекания чернил только со стороны резервуара для чернил (резервуара 20 для чернил на фиг. 1 в этом примере) в сторону головки 14 для выталкивания жидкости.

[0041] Т.е., обратный клапан 51 снабжается сферическим корпусом 52 клапана, который связывает или блокирует путь 50 сообщения, и пружиной 53, которая прижимает корпус 52 клапана по направлению к позиции, которая блокирует путь 50 сообщения. Усилие действует на корпус 52 клапана на основе перепада давления между давлением в фрагменте пути 50 сообщения на стороне резервуара 20 для чернил (левой стороне на фиг. 2(b)) и давлением в фрагменте пути 50 сообщения на стороне головки 14 для выталкивания жидкости (правой стороне на фиг. 2(b)), и прижимающее усилие пружины 53 также действует на корпус 52 клапана. Затем, когда усилие на основе перепада давления действует в том же направлении, что и прижимающее усилие, корпус 52 клапана удерживается в позиции, которая является состоянием, когда путь 50 сообщения заблокирован. Кроме того, когда усилие на основе перепада давления действует против прижимающего усилия, и усилие на основе перепада давления меньше прижимающего усилия, корпус 52 клапана удерживается в позиции, которая является состоянием, когда путь 50 сообщения заблокирован. С другой стороны, когда усилие на основе перепада давления действует против прижимающего усилия, и усилие на основе перепада давления больше прижимающего усилия, корпус 52 клапана смещается в направлении (правом направлении на фиг. 2(b)), так, чтобы находиться в состоянии сообщения с путем 50 сообщения, против прижимающего усилия.

[0042] Благодаря действиям обратного клапана 51 описанным выше, только протекание чернил со стороны резервуара 20 для чернил в сторону головки 14 для выталкивания жидкости разрешается по пути 50 сообщения второй соединительной секции 44. Т.е., действие открытия обратного клапана 51 для того, чтобы разрешать протекание чернил только со стороны резервуара 20 для чернил в сторону головки 14 для выталкивания жидкости по пути 50 сообщения, создается на основе, например, выполняемого выталкивания чернил из устройства 14 для выталкивания жидкости. Когда выталкивание чернил из устройства 14 для выталкивания жидкости выполняется таким образом, существуют обстоятельства, когда усилие на основе перепада давления действует против прижимающего усилия, и усилие на основе перепада давления больше прижимающего усилия, и существует действие открытия обратного клапана 51 на основе этого.

[0043] Здесь, фиг. 3(a) и 3(b) иллюстрируют примеры структуры, когда структуры первой соединительной секции 43 и второй соединительной секции 44 меняются местами. Структуры во внутренних секциях первой соединительной секции 43 и второй соединительной секции 44 могут быть поменяны местами таким образом. В этом случае, корпус 45 клапана, пружина 46 и уплотнение 47 предусматриваются во второй соединительной секции 44, а цилиндрическая секция 49, путь 50 сообщения и обратный клапан 51 предусматриваются в первой соединительной секции 43. Здесь, в этом случае, позиционное соотношение между корпусом 45 клапана и пружиной 46 является обратным позиционному соотношению на фиг. 2(a) и 2(b), так что протекание чернил только со стороны резервуара 20 для чернил в сторону головки 14 для выталкивания жидкости разрешается в обратном клапане 51.

[0044] Далее будет описана структура в периферии основного корпуса 12 и корпусов 21 и 25 контейнеров печатающего устройства 11.

Фиг. 4-7 являются перспективным чертежом, иллюстрирующим основной корпус 12, где присоединены корпуса 21 и 25 контейнеров, чертежом передней поверхности, иллюстрирующим основной корпус 12, чертежом левой боковой поверхности, иллюстрирующим основной корпус 12, и чертежом правой боковой поверхности, иллюстрирующим основной корпус 12.

[0045] Как показано на фиг. 5 и 6, корпус 21 контейнера, который предусматривается на левой боковой поверхности основного корпуса 12, снабжается крышкой 55 (фиг. 5), которая приспособлена сниматься, так что представляется возможным раскрывать наружу внутреннюю секцию корпуса 21 контейнера. Кроме того, фиксирующая секция 54 для фиксации резервуара 20 для чернил предусмотрен во внутренней секции корпуса 21 контейнера. Представляется возможным, чтобы резервуар 20 для чернил (фиг. 5) удалялся из фиксирующей секции 54. Кроме того, представляется возможным, чтобы корпус 21 контейнера присоединялся и снимался относительно основного корпуса 12 в состоянии, когда резервуар 20 для чернил зафиксирован на месте посредством фиксирующей секции 54. Один конец первой трубки 31 для подачи жидкости (фиг. 6) присоединяется к фиксирующей секции 54, и один конец первой трубки 31 для подачи жидкости соединяется с резервуаром 20 для чернил, когда резервуар 20 для чернил зафиксирован на месте посредством фиксирующей секции 54.

[0046] Другой конец первой трубки 31 для подачи жидкости связывается со второй трубкой 32 для подачи жидкости с помощью соединительного элемента 33. С другой стороны, отверстие 60 формируется в левой боковой поверхности основного корпуса 12, и вторая трубка 32 для подачи жидкости протягивается во внутреннюю секцию основного корпуса 12 через отверстие 60. Один конец второй трубки 32 для подачи жидкости связывается со стороной головки 14 для выталкивания жидкости (точнее, перенаправляющим блоком 26), которая находится во внутренней секции основного корпуса 12 (фиг. 1). Затем, другой конец второй трубки 32 для подачи жидкости связывается с другим концом первой трубки 31 для подачи жидкости с помощью соединительного элемента 33. По меньшей мере, первая соединительная секция 43 (и первая соединительная секция 43, и вторая соединительная секция 44 в этом примере) соединительного элемента 33 предусмотре
