Способ получения полимеров или сополимеров
Иллюстрации
Реферат

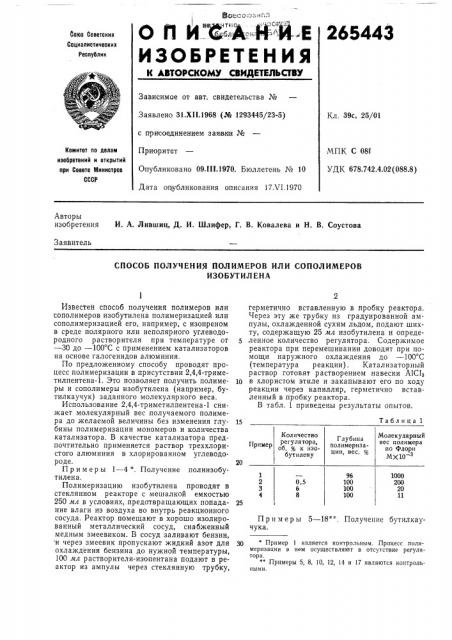

Во.всс 1о нс =i
С HN
265443
О fl И А-.-: -Е
Сома Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 31.XI I.1968 (№ 1293445/23-5) с приооединением заивии №
Приоритет
Опубликовано 09.Ш.1970. Бюллетень № 10
Дата опубликования описания 17Х1.1970
Кл. 39с, 25/01
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 081
УДК 678.742.4.02 (088.8) Авторы изобретения И. А. Лившиц, Д. И. Шлифер, Г. В. Ковалева и Н. В. Соустова
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВ ИЛИ СОПОЛИМЕРОВ
ИЗОБУТИЛ ЕНА
Таблица 1
Количество регулятора, об. к изобутилену
1йолекулярный вес полимера по флори
МХ10
Глубина полимеризации, вес.
Пример
96
100
0,5
25
Известен способ получения полимеров или сополимеров изобутилена полимеризацией или сополимеризацией его, например, с изопреном в среде полярного или неполярного углеводородного растворителя при температуре от — 30 до †1 С с применением катализаторов на основе галогенидов алюминия.
По предложенному способу проводят процесс полимеризации в присутствии 2,4,4-триметилпентена-1. Это позволяет получить полимеры и сополимеры изобутилена (например, бутилкаучук) заданного молекулярного веса.
Использование 2,4,4-триметилпентена-1 снижает молекулярный вес получаемого полимера до желаемой величины без изменения глубины полимеризации мономеров и количества катализатора. В качестве катализатора предпочтительно применяется раствор треххлористого алюминия в хлорированном углеводороде.
Пример ы 1 — 4 *. Получение полиизобутилена, Полимеризацию изобутилена проводят в стеклянном реакторе с мешалкой емкостью
250 мл в условиях, предотвращающих попадание влаги из воздуха во внутрь реакционного сосуда. Реактор помещают в хорошо изолированный металлический сосуд, снабженный медным змеевиком. В сосуд заливают бензин, и через змеевик пропускают жидкий азот для охлаждения бензина до нужной температуры, 100 мл растворителя-изопентана подают в реактор из ампулы через стеклянную трубку, герметично вставленную в пробку реактора.
Через эту же трубку из градуированной ампулы, охлажденной сухим льдом, подают шихту, содержащую 25 мл изобутилена и определенное количество регулятора. Содержимое реактора при перемешивании доводят при помощи наружного охлаждения до — 100 С (температура реакции). Катализаторный раствор готовят растворением навески А1С1з
10 в хлористом этиле и закапывают его по ходу реакции через капилляр, герметично вставленный в пробку реактора.
В табл. 1 приведены результаты опытов.
П р и м ер ы 5 — 18*", Получение бутилкаучука. ч0 * Пример 1 является контрольным. Процесс полимеризации в нем осуществляют в отсутствие регулятора.
*" Примеры 5, 8, 10, 12, 14 и 17 являются контрольными.
265443
Методика проведения процесса та же, что в примерах 1 — 4. Детали проведения процесса в каждом примере и характеристика полученных полимеров приведены в табл. 2.
Таблица 2
Характеристика полимера
Количество изопрена, об. 9о к изобутилену
Количество регулятора, об. чг, к изобутилену
Температура полимеризации, ОС
Глубина полимеризации, вес. %
Пример
Растворитель мол. вес по Флори
М)(10 непредельность, мол. %
Хлористый атил
То же
1,14
1,1
1,2
1,2
1,25
58
100 — 100 — 100 — 100 — 70 — 70
Изопентан
То же
14
16
17
0,2
2,0
1,75 ров изобутилена полимеризацией или сополимеризацией его, например, с изопреном в среде полярного или неполярного углеводородного растворителя при температуре от — 30 до
30 — 100 С с применением катализаторов на основе галогенидов алюминия, отличающийся тем, что, с целью получения конечных продуктов с заданным молекулярным весом, процесс полимеризации проводят в присутствии 2,4,435 триметилпентена-1.
Примеры говорят о возможности получения полиизобутилена и бутилкаучука нужного молекулярного веса как в среде хлористого этила, так и в среде изопентана при различных температурах в зависимости от количества подаваемого регулятора 2,4,4-триметилпентена-1.
Предмет изобретения
Способ получения полимеров или сополимеСоставитель В. Филимонов
Редактор О, С. Филиппова Техред А. А. Камышникова Корректор Б. Л. Афиногенова
Заказ 1601/18 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 7К-З5, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2
6
8
11
12
13 — 100 — 100 — 100 — 100 — 100 — 70 — 70 — 50 — 50
2
2
0,5
3,0
1,0
2,0
1,0
94
84
100
57
64
1,0
1,1
1,2
5,1
5,3
1,0
1,15
1,02
1,15
