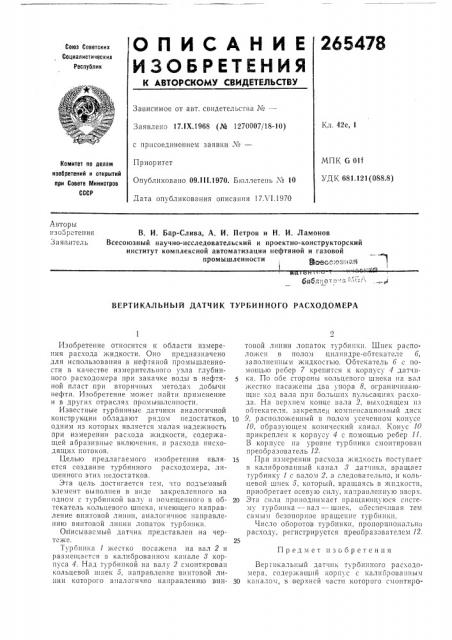

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства %в

Заявлено 17. I X.1968 (№ 1270007/18-10) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.11Е1970. Бюллетень ¹ 10

Дата опубликования описания 17Л I.1970

Кл, 42е, 1

МПК G 011

УДК 681.121(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

В. И. Бар-Слива, А. И. Петров и Н. И. Ламонов

Всесоюзный научно-исследовательский и проектно-конструкторский институт комплексной автоматизации нефтяной и газовой промышленности, @

@@5 I о т:::: - а ":. :

ВЕРТИКАЛЪНЪ1Й ДАТЧИК ТУРБИННОГО РАСХОДОМЕРА

Предмет изобретения

Изобретение относится к области измерения расхода жидкости. Оно предназначено для использования в нефтяной промышленности в качестве измерительного узла глубинного расходомера при закачке воды в нефтяной пласт при вторичных методах добычи нефти. Изобретение мо>кет найти применение и в других отраслях промышленности, Известные турбинные датчики аналогичной конструкции обладают рядом недостатков, одним из которых является малая надежность при измерении расхода жидкости, содер>кащей абразивные включения, и расхода нисходящих потоков.

Целью предлагаемого изобретения явля. ется создание турбинного расходомера, лишенного этих недостатков.

Эта цель достигается тем, ITo подъемный элемент выполнен в виде закрепленного на одном с турбинкой валу il помещенного в 00текатель кольцевого шнека, имеющего направление винтовой линии, аналогичное направлению винтовой линии лопаток турбш1ки.

Описываемый датчик представлен на черте>ке.

Т> р б11нка 1 >KB cTKo iiocB>Kc!13 H B BB i 2 II размещается в калиброванном канале 8 корпуса 4. Над турбинкой на валу 2 смонтирован кольцевой шнек 5, направление винтовой линии которого аналогично направлению винтовой линии лопаток турбинкп. Шнек распоц11лпндре-OoTeKBтеле б, заполненным жидкостью. Обтекатель 6 с помощью ребер 7 крепится к корпусу 4 датчика. По обе стороны кольцевого шнека на вал жестко насажены два упора 8, ограничивающие ход вала при больших пульсация.; расхода. На верхнем конце вала 2, выходящем пз

Оотеl<ате 111, закрепле;I ком пснсационе1ый диск

)0 9, расположенный в полом усеченном конусе

10, образу1ощем кочический канал. Конус 10 прикреплен к корпусу 4 с помощью ребер 11.

В корпусе на уровне турбпнкп смонтирован преобразователь 12.

15 При измерении расхода жидкость поступает в калиброванный канал 8 датчика, вращает турбинку 1 с валом 2, а следовательно, и коль1цевой шнек 5, который, вращаясь D >KIIgl

20 Эта сила приподнимает вращающуюся систему турбннка — — вал — шнек, ооеспечнвая тем самым безопорное вращение турбинкп.

Число оборотов турбннкп, пропорционально расходу, регистрируется преобразователем 12.

Вертикальный датчик турбинного расходо:iIcpB, содер>кащпЙ

30 K B! I 3;1 0 41, в в е р х н Р и I B ñ ò kI 1< 0 Top o I 0 c< I o kl T kI p Q265478

11

Составитель T. Ю. Звенигородская

Редактор А. В. Корнеев Текред А. А, Камышннкова Корректор Б. Л. Афиногенова

Заказ 1592/7 Тираж 480 Подписное

ЦНИИПИ Когиитега по слав изобрете ий и открытий при Говете Мппистров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Гclïóíова, 2 ван полый усеченный конус с вершиной на входе потока, вал с турбинкой, компенсационный диск подъемного элемента и электрический преобразователь, отличающийся тем, что, с целью обеспечения, возможности измерения расхода нисходящего потока жидкости, в нем подьемный элемент выполнен в виде закрепленного на одном с туроинкой валу и помещенного в обтекатель кольцевого шнека, имеющего направление винтовой линии, ана5 логичное направлению винтовой линии лопа ток турбинки.
