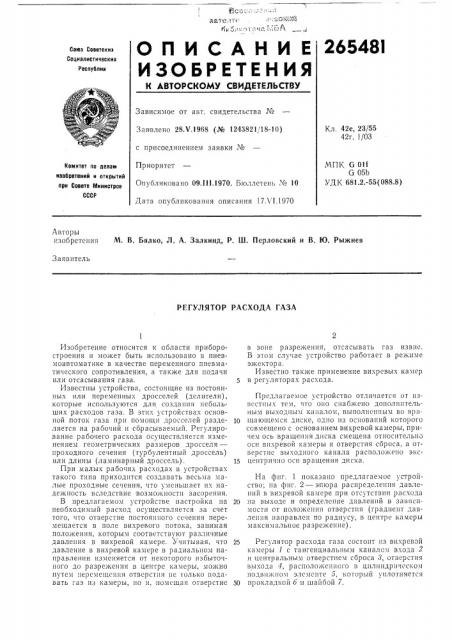

О П И С А Н И Е 265481

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.V.1968 (№ 1243821/18-10) с присоединением заявки №

Приоритет

Опубликовано 09.111,1970. Бюллетень № 10

Дата опубликования описания 17Л 1.1970

Кл, 42е, 23/55

42r, 1/03

МПК G Olf

G 05b

УДК 681.2.-55(088.8) Комитет по делам иаооретеиий и открытий при Сдаете й1ииистрое

СССР

Авторы изобретения М. В. Бялко, Л. А. Залкинд, P. Ш. Перловский и В. Ю. Рыжнев

Заявитель

РЕГУЛЯТОР РАСХОДА ГАЗА

Изобретение относится к области приборостроения и может быть использовано в пневмоавтоматике в качестве переменного пневматического сопротивления, а также для подачи или отсасывания газа.

Известны устройства, состоящие из постоянных или переменных дросселей (делители), которые используются для создания небольших расходов газа. В этих устройствах основной поток газа прп помощи дросселей разделяется на рабочий и сбрасываемый. Регулирование рабочего расхода осуществляется изменением геометрических размеров дросселя— проходного сечения (турбулентный дроссель) или длины (ламинарный дроссель).

При малых рабочих расходах в устройствах такого типа приходится создавать весьма малые проходные сечения, ITO уменьшает их надежность вследствие возможности засорения.

В предлагаемом устройстве настройка на необходимый расход осуществляется за счет того, что отверстие постоянного сечения перемещается в поле вихревого потока, занимая положения, которым соответствуют различные давления в вихревой камере. Учитывая, что давление в вихревой камере в радиальном направлении изменяется от некоторого избыточного до разрежения в центре камеры, можно путем перемещсння отверстия не только подавать газ из камеры, но и, помещая отверстие в зоне разрежения, отсасывать газ извне.

В этом случае устройство работает в режиме эжектор а.

Известно также применение вихревых камер

5 в регуляторах расхода.

Предлагаемое устройство отличается от п3вестных тем, что оно снаожено дополнительным выходным каналом, выполненным во вра10 щающемся диске, одно из оснований которого совмещено с основанием вихревой камеры, причем ось вращения диска смещена относительна оси вихревой камеры и отверстия сброса, а отверстис выходного канала расположено экс15 центри IHo оси вращения диска.

На фиг. 1 показано предлагаемое устройство: на фпг. 2 — эпюра распределения давлений в вихревой камере при отсутствии расхода

20 на выходе и определение давлений в зависимости от положения отверстия (градпент давления направлен по радиусу, в центре камеры максимальное разрежение).

25 Регулятор расхода газа состоит пз вихревой камеры 1 с тангенциальным каналом входа 2 и центральным отверстием сброса 8, отверстия выхода -1, расположенного в цилиндрическом подвижном элементе 5, которьш уплотняется

30 прокладкой б и шайбой 7.

265481

Предмет изобретения

Составитель Н. П, Варнек

Редактор А. В. Корнеев Техред А. А. Камышникова 1(орректор Б. Л. Афиногенова

Заказ 1592/10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ири Сопстс 1ииистроп СССР

Москва, 5I(-35, Раушскан нао., д. 4,5

Типографии, Ilp. С«ill) íît33, 2

Устройство работает следуюшим образом.

Поворотом регулирующего элемента 5 вокруг своей оси отверстие выхода 4 устанавливается в зоне давления (разрежения), соответствующего необходимому расходу.

При неооходимости установить расход, равный нулю, отверстие выхода размещается в зоне нулевого избыточного давления. При изменении давления питания в некотором диапазоне положение зоны нулевого давления не меняется, поэтому расход на выходе остается равным нулю, т. е. устройство работает в рс>киме полностью перекрытого вентиля, хотя проходное сечение при всех режимах работы устройства остается постоянным.

Регулятор расхода газа, содержащий вихревую камеру с тангенциальным входным кана5 лом и отверстием сброса в торцовой стенке, отличающийся тем, что, с целью обеспечения возможности плавной настройки на требуемый ,расход и расширения диапазона регулирования, он снабжен дополнительным выходным

10 каналом, выполненным во вращающемся диске, одно из оснований которого совмещено с основанием вихревой камеры, причем ось вращения диска смещена относительно оси вихревой камеры и отверстия сброса, а отверстие

15 выходного канала расположено эксцентрично оси вращения диска.
