Горелка для пламенной фотометрии

Горелка для пламенной фотометрии

Иллюстрации

Показать все

Реферат

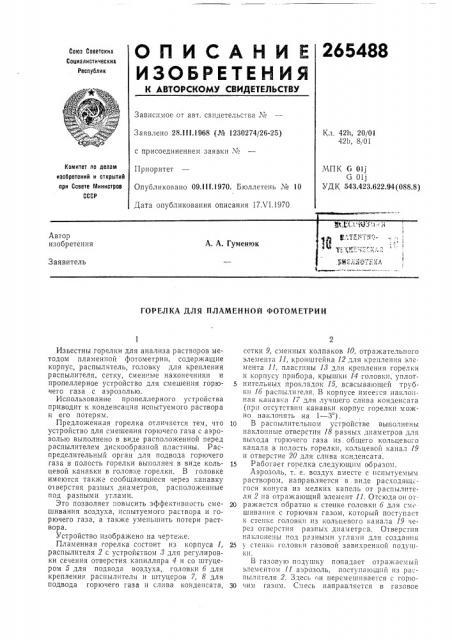

О П И С А Н И Е 265488

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советски»

Социалистических

Республик

Зависимое от авт. свидетельстьа ¹

Заявлено 28 111.1968 (¹ 1230274/26-25) с присоединением заявки №

Приоритет

Опубликовано 09.lll.1970. Бюллетень ¹ 10

Дата опубликования описания 17Х1.1970

Кл. 42h, 20/01

42b, 8, 01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК О Olj

G 01j

УДК 543.423.622,94 (088.8) ГОРЕЛКА ДЛЯ ПЛАМЕННОЙ ФОТОМЕТРИИ

Известны горелки для анализа растворов методом пламеннои фотометрии, содержащие корпус, распылитель, головку для крепления распылителя, сетку, сменные наконечники и пропеллерное устройство для смешения горючего газа с аэрозолью.

Использование пропеллерного устройства приводит и конденсации испытуемого раствора и его потерям.

Предложенная горелка отличается тем, что устройство для смешения горючего газа с аэрозолью выполнено в виде расположенной перед распылителем дискообразной пластины. Распределительный орган для подвода горючего газа в полость горелки выполнен в виде кольцевой канавки в головке горелки. B головке имеются также сообщающиеся через канавку отверстия разных диаметров, расположенные под разными углами.

Это позволяет повысить эффективность смешивания воздуха, испытуемого раствора и горючего газа, а также уменьшить потери раствора.

Устройство изображено на чертеже.

Пламенная горелка состоит из корпуса 1, распылителя 2 с устройством 3 для регулировки сечения отверстия капилляра 4 и со штуцером 5 для подвода воздуха, головки б для крепления распылителя и штуцеров 7, 8 для подвода горючего газа и слива конденсата, сетки 9, сменных колпаков 10, отражательного элеменTа 11, кронштейна 12 для крепления элемента 11, пластины 13 для крепления горелки к корпусу. прибора, крышки 14 головки, уплот5 нительных прокладок 15, всасывающей трубки 16 распылителя. В корпусе имеется накло:tная канавка 17 для лучшего слива конденсата (IIpiI отсутствии канавки корпус горелки можно наклонять на 1 — 3 ) .

1о В распылительном устройстве выполнены наклонные отверстия 18 разных диаметров для выхода горючего газа из общего кольцевого канала в полость горелки, кольцевой канал 19 и отверстие 20 для слива конденсата.

15 Рабо-à"åò горелка следующим образом.

Аэрозоль, т. е. воздух вместе с испытуемым раствором, направляется в виде расходящегося конуса из мелких капель от распылителя 2 на отражающий элемент 11. Отсюда он от20 ражастся обратно к стенке головки 6 для сме шивания с горючим газом, который поступает

r< стенке r o«o I>a i;oaI;ueaoro кана. а 19 «ерез отверстия разных диаметров. Отверстия наклонены под разными углами для создания

25 у стенк головки газовон завихренной подуш1:.и.

В газовую подушку попадает отражасмый элементом 11 аэрозоль, поступающий пз распь|лнтеля 2, 3:.тесь он перемешивается с горюЗо чим газом. Смесь направляется в газовое

265488

Предмет изобретения

Сос!ави саь M. 8. 11аигенеев

Тскрсдь! Л. А, Как1ь1шникова, Э. Чижевский

Корректор В. Трутнев

Рсдактср Б, b. Федотов

Заказ 159) 3 Тираж )80 Г1одписиос !

1Н)1И))11 Когиигста по делам иапо!!с" с шй и отк1!!!т:и при Сове!с Мииисгров СССР

Моски!1,,1К вЂ”,!5, Раушскав 11аб., д. 415 Гипографи!1, ир. Са л!и.ва, 2 пламя, минуя отра кающий элемент. Б процессе работы расгылителя иа краял отражающеГо элемента скапливаются крупные капли испытуемого раствор". Чтобы оии нс попадали в газовое пламя, отражающий элемент может иметь по нару кному диаметру выточку (экран) .

1. 1 орелка для пламенной фотометрии, содержащая корпус, распылитель, распределительный орган, головку для крепления распыл)п ел я, систс 11; 11одачи Газ ообр 13ilhlx и жидкик компонентов и устройство для и; смешивания, отлачаюа1аяся тем, что, с целью повышения эффективности смешивания газообразиык и ткидки: к

2. Горелка ио и. 1, or lè÷ñèoröàÿñÿ тем, что в головке горелки имеются отверстия разнык

10 диаметров, рас1;оложенные под разными углами к плоскости отражателя и сообщающиеся между собой с помощь|о кольцевой проточки, соединенной со шгуцером для подачи горючего газа.
