Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к системе и способу создания главного изображения из медицинского изображения, причем главное изображение содержит область изображения, выбранную из медицинского изображения. Изобретение дополнительно относится к рабочей станции и устройству визуализации, содержащему упомянутую систему, и к компьютерному программному продукту, содержащему команды для того, чтобы побуждать процессорную систему выполнять упомянутый способ.

УРОВЕНЬ ТЕХНИКИ

Медицинские изображения часто используются в диагностических целях. Для гарантии надежности такого диагноза медицинские изображения обычно имеют высокое качество и подвергаются только небольшой обработке, или изображение вообще не обрабатывается. Однако имеется потребность в использовании медицинских изображений в целях иллюстрации, а не в целях диагностики. Например, в радиологическом отчете радиолог может сообщать о повреждении, которое было обнаружено на основании медицинского изображения, но при этом в радиологическом отчете может быть желательным включение более иллюстративного графического представления повреждения.

С этой целью пользователь, такой как радиолог или иной клиницист, может использовать рабочую станцию или подобную систему для ручной обработки медицинского изображения, для получения подходящего графического представления повреждения. Это может включать в себя пользовательский выбор области изображения для рассмотрения с изменением размера окна и/или панорамирования относительно повреждения на медицинском изображении. В некоторых случаях пользователь может регулировать параметры рассмотрения, например ширину/уровень окна, чтобы улучшить условия рассмотрения.

Получив подходящее графического представления, пользователь может затем запросить рабочую станцию относительно создания изображения текущего графического представления, которое может затем быть включено в радиологический отчет. Изображение, показывающее выбранную область медицинского изображения, также обозначается как главное изображение. Таким образом, оно известно как выбранная вручную область изображения для создания главного изображения.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Представляется преимущественным обеспечение системы или способа, которые обеспечивают автоматическое создание главного изображения из медицинского изображения.

Для лучшего решения этой задачи первый аспект изобретения относится к системе, создающей из медицинского изображения главное изображение, причем главное изображение содержит область изображения, выбранную из медицинского изображения, при этом система содержит:

- интерфейс изображения для получения медицинского изображения и метаданных, указывающих содержимое медицинского изображения;

- интерфейс базы данных для обращения к анатомической информации медицинской базы данных, причем анатомическая информация указывает анатомические ориентиры, связанные с содержимым медицинского изображения;

- анализатор изображений для:

i) обнаружения повреждения анатомической структуры на медицинском изображении;

ii) исходя из анатомической информации, идентификации анатомического ориентира, который имеет анатомическое соотношение с повреждением; и

iii) обнаружения анатомического ориентира на медицинском изображении; и

- генератор главного изображения для j) выбора области изображения на медицинском изображении, которая содержит повреждение и анатомический ориентир, и jj) создания главного изображения, содержащего упомянутую область изображения.

При этом указанное повреждение, по меньшей мере, частично содержится в анатомической структуре, причем анализатор изображения выполнен с возможностью:

- обнаружения анатомической структуры на медицинском изображении; и идентификации анатомического ориентира из анатомической структуры, а анатомический ориентир содержит край анатомической структуры.

Кроме того, анатомическая информация допускает медицинскую интерпретацию повреждения анатомической структуры, причем анализатор изображения выполнен с возможностью идентификации анатомического ориентира на основании оцениваемой релевантности анатомического соотношения в медицинской интерпретации повреждения анатомической структуры, и анализатор изображения выполнен с возможностью идентификации анатомического ориентира на основании оцениваемого расстояния до повреждения анатомической структуры.

Система также предусматривает наличие подсистемы пользовательского интерфейса для того, чтобы позволить пользователю регулировать область изображения перед тем, как будет создано главное изображение, а генератор главного изображения выполнен с возможностью выбора области изображения, устанавливая ограничивающий прямоугольник на медицинском изображении, который охватывает указанное повреждение и анатомический ориентир.

Кроме того, генератор главного изображения выполнен с возможностью поддержания соотношения сторон ограничивающего прямоугольника для каждого изображения из множества медицинских изображений и с возможностью регулировки уровня окна и/или ширины окна главного изображения.

При этом медицинская база данных содержит рисунок из учебника, содержащего медицинское изображение, причем система выполнена с возможностью создания дополнительного главного изображения из рисунка учебника, которое содержит анатомический ориентир и местоположение, соответствующее повреждению анатомической структуры.

Кроме того, система дополнительно содержит средство аннотации для того, чтобы позволить пользователю включить аннотацию в главное изображение, причем система выполнена с возможностью включения аннотации в соответствующем местоположении в дополнительном главном изображении, а также в системе имеется дополнительная возможность совмещения рисунка учебника с медицинским изображением перед созданием дополнительного главного изображения.

В дополнительном аспекте изобретения раскрыта система по вышеуказанному аспекту, выполненная с возможностью включения в рабочую станцию и устройство визуализации.

В дополнительном аспекте изобретения раскрыт способ создания главного изображения из медицинского изображения, причем главное изображение содержит область изображения, выбранную из медицинского изображения, при этом способ содержит:

- получение медицинского изображения и метаданных, указывающих содержимое медицинского изображения;

- обращение к анатомической информации медицинской базы данных, причем анатомическая информация указывает анатомические ориентиры, связанные с содержимым медицинского изображения;

- обнаружение повреждения анатомической структуры на медицинском изображении;

- исходя из анатомической информации, идентификацию анатомического ориентира, который имеет анатомическое соотношение с повреждением;

- обнаружение анатомического ориентира на медицинском изображении;

- выбор области изображения на медицинском изображении, которая содержит повреждение и анатомический ориентир; и

- создание главного изображения, содержащего упомянутую область изображения.

В дополнительном аспекте изобретения раскрыт носитель данных, имеющий сохраненные на нем и реализуемые компьютером команды для того, чтобы побуждать процессорную систему выполнять предлагаемый способ.

Вышеупомянутые средства предоставляют интерфейс изображения, который получает медицинское изображение, например, от внутреннего или внешнего носителя данных. Интерфейс изображения дополнительно получает метаданные, указывающие содержимое медицинского изображения. Метаданные могут содержаться на медицинском изображении, например, в форме информации заголовка. Предоставляется интерфейс базы данных, который имеет возможность обращаться к медицинской базе данных. Медицинская база данных содержит компьютерную читаемую анатомическую информацию. Анатомическая информация указывает анатомические ориентиры, связанные с содержимым медицинского изображения. Например, в случае, если содержимое медицинского изображения представляет собой печень пациента, анатомическая информация может быть информацией из раздела медицинского учебника, который относится к печени.

Кроме того, предоставляется анализатор изображений. Анализатор изображений приспособлен для обнаружения повреждения анатомической структуры на медицинском изображении, например, используя методику обнаружения повреждения, по существу известную в технике анализа медицинского изображения. Следует отметить, что термин повреждение относится к локальному патологическому структурному изменению, например наросту ткани, перелому, и т.д. Анализатор изображений дополнительно приспособлен для согласования с медицинской базой данных для идентификации анатомического ориентира. Анатомический ориентир представляет собой отдельную существенную часть анатомии при медицинской интерпретации. Анализатор изображений идентифицирует анатомический ориентир, который имеет анатомическое соотношение с повреждением. С этой целью, анализатор изображения использует анатомическую информацию, например, определяя, описано ли в ней анатомическое соотношение между анатомическим ориентиром и повреждением или оно предлагается анатомической информацией. Анатомическое соотношение может быть пространственным соотношением, например связностью или близостью. Анализатор изображений обнаруживает упомянутый анатомический ориентир на медицинском изображении. Кроме того, предоставляется генератор главного изображения, выбирающий область изображения, которая охватывает и повреждение, и анатомический ориентир. Область изображения затем используется для создания главного изображения.

Вышеупомянутые средства дают эффект того, что получается главное изображение, которое содержит, помимо самого повреждения, также анатомический ориентир и, в частности, анатомический ориентир, который имеет анатомическое соотношение с повреждением в соответствии с анатомической информацией в медицинской базе данных. При этом средству просмотра главного изображения предоставляется не только само повреждение, но также и анатомический ориентир, который имеет анатомическое соотношение с повреждением, тем самым предоставляя анатомический контекст для повреждения. Преимущественно то, что получается более информативное главное изображение, по сравнению с главным изображением, которое содержит исключительно повреждение. Преимущественно то, что главное изображение лучше подходит для передачи результатов медицинской интерпретации медицинского изображения, чем само медицинское изображение или упомянутое главное изображение исключительно для повреждения, например, в форме радиологического отчета.

В некоторых случаях, повреждение, по меньшей мере, частично содержится в анатомической структуре, и анализатор изображения приспособлен для обнаружения анатомической структуры на медицинском изображении и идентификации анатомического ориентира из анатомической структуры. Анатомическая структура имеет ясное анатомическое соотношение с повреждением, поскольку она, по меньшей мере, частично содержит повреждение. При этом анатомическая структура обычно является важной для интерпретации повреждения. Идентифицируя анатомический ориентир из упомянутой анатомической структуры, то есть идентифицируя анатомический ориентир, который является частью анатомической структуры, идентифицируется анатомический ориентир, который обычно является важным для интерпретации повреждения. Преимущественно то, что получается более информативное главное изображение.

В некоторых случаях, анатомический ориентир содержит край анатомической структуры. Край анатомической структуры предоставляет ясный анатомический контекст.

В некоторых случаях, анатомическая информация позволяет медицинскую интерпретацию повреждения, и анализатор изображения приспособлен для идентификации анатомического ориентира на основании оцениваемой релевантности анатомического соотношения в медицинской интерпретации повреждения. Анатомическая информация дает возможность пользователю интерпретировать содержимое медицинского изображения. Например, анатомическая информация может быть из медицинского руководства или из медицинского учебника. Как правило, в такой интерпретации, анатомические соотношения играют важную роль. Оценивая релевантность анатомического соотношения в упомянутой интерпретации повреждения, анализатор изображений может идентифицировать анатомический ориентир, который важен для пользователя, например, предоставляет подходящий анатомический контекст. Преимущественно, анализатор изображения идентифицирует анатомический ориентир, который является наиболее важным для интерпретации повреждения.

В некоторых случаях, анализатор изображений приспособлен для идентификации анатомического ориентира на основании оцениваемого расстояния до повреждения. Расстояние между повреждением и анатомическим ориентиром обычно коррелирует с анатомическим соотношением, то есть близлежащие анатомические ориентиры обычно анатомически теснее связаны с повреждением, чем те, что находятся вдали. Оценивая упомянутое расстояние, анализатор изображения может легко идентифицировать потенциально важные анатомические ориентиры в анатомической информации. Например, анализатор изображения может идентифицировать анатомический ориентир, который является близким или ближайшим к повреждению.

В некоторых случаях, система дополнительно содержит подсистему пользовательского интерфейса для предоставления возможности пользователю регулировать область изображения перед созданием главного изображения. Следовательно, пользователь может улучшать и/или регулировать, до предпочтительного, начальный автоматический выбор области изображения.

В некоторых случаях, генератор главного изображения приспособлен для выбора области изображения, устанавливая ограничивающий прямоугольник на медицинском изображении, который охватывает повреждение и анатомический ориентир. Ограничивающий прямоугольник хорошо подходит для выбора области изображения, поскольку он дает прямоугольную область изображения, которая может быть использована для создания прямоугольного главного изображения.

В некоторых случаях, генератор главного изображения приспособлен для поддержания соотношения сторон ограничивающего прямоугольника по числу медицинских изображений. Главные изображения, имеющие те же самые соотношения сторон, позволяют более простое сравнение. Преимущественно то, что проще включить такие главные изображения в радиологический отчет, например, предоставляя фиксированный заполняемый шаблон. Преимущественно, коэффициент формы ограничивающего прямоугольника поддерживается аналогично, давая возможность пользователю регулировать область изображения.

В некоторых случаях, генератор главного изображения приспособлен для регулировки уровня окна и/или ширины окна главного изображения. Главное изображение, таким образом, автоматически повторно обрабатывается, регулируя уровень окна и/или ширину окна главного изображения. Преимущественно, уровень окна и/или ширина окна регулируются для оптимального рассмотрения повреждения.

В некоторых случаях, медицинская база данных содержит рисунок из учебника содержимого медицинского изображения, и система приспособлена для создания дополнительного главного изображения из рисунка учебника, которое содержит анатомический ориентир и местоположение, соответствующее повреждению. Рисунок учебника хорошо подходит для предоставления анатомического контекста повреждения, поскольку он обычно предоставляет более иллюстративное представление анатомического контекста, например, показывая контур анатомии, вместо подобной фотографии изображения. В данном случае, термин рисунок относится к визуальному представлению, такому как изображение, графический символ, и т.д. Создавая дополнительное главное изображение, которое показывает местоположение повреждения, то есть анатомическую структуру в этом месте и анатомический ориентир, пользователь снабжается лучшей иллюстрацией повреждения, чем только главное изображение само по себе. Преимущественно то, что комбинация главного изображения и дополнительного главного изображения хорошо подходят для образовательных целей и/или для людей с немедицинским образованием.

В некоторых случаях, система дополнительно содержит средство аннотации для предоставления возможности пользователю включить аннотацию в главное изображение, и система приспособлена для включения аннотации в соответствующем местоположении в дополнительном главном изображении. Пользователь может, таким образом, аннотировать главное изображение, с аннотацией, автоматически отражаемой в дополнительном главном изображении.

В некоторых случаях, система дополнительно приспособлена для совмещения рисунка учебника с медицинским изображением перед созданием дополнительного главного изображения. Следовательно, рисунок учебника преобразуется, чтобы больше походить на медицинское изображение. Преимущественно то, что для пользователя оказывается проще видеть соответствие между главным изображением и дополнительным главным изображением.

В некоторых случаях, рисунок учебника связан с анатомической моделью, и совмещение основано на модельной подгонке анатомической модели к медицинскому изображению.

В некоторых случаях, интерфейс базы данных приспособлен для выбора анатомической информации в пределах медицинской базы данных на основании типа пациента и/или типа пользователя. Тип пациента может быть идентифицирован метаданными изображения. Тип пациента может относиться к возрасту пациента, например ребенок, взрослый или престарелый. Тип пользователя может быть идентифицирован различными известными для системы вариантами, например, используя профиль пользователя. Тип пользователя может указать область специализации, например нейрохирург, ортопедический хирург, и т.д. Дополнительно, или альтернативно, тип пользователя может указать уровень специализации, например, опытный пользователь или неопытный пользователь. Интерфейс базы данных может, таким образом, обратиться к анатомической информации, которая является важной для пациента и/или пользователя. Например, если пациент - ребенок, то интерфейс базы данных может выбрать анатомическую информацию, которая содержит анатомические ориентиры содержимого медицинского изображения, которые являются важными для детей. Преимущественно то, что анатомический ориентир, идентифицированный анализатором изображения, более важен для типа пациента и/или типа пользователя.

В некоторых случаях, генератор главного изображения дополнительно создает метаданные, которые идентифицируют повреждение и/или анатомический ориентир. Метаданные могут быть включены в главное изображение, например, в форме информации заголовка. Преимущественно то, что рассматривая или иначе используя главное изображение, повреждение и/или анатомический ориентир могут быть использованы для следования навигации, например для определения оси вращения, если главное изображение представляет собой 3D главное изображение.

В некоторых случаях, генератор главного изображения дополнительно создает метаданные, которые включают в себя гиперссылку на связанное изображение. Связанное изображение может быть самим медицинским изображением. Связанное изображение может также быть другим главным изображением, которое связано с главным изображением, например, являясь главным изображением для того же самого пациента, но созданным ранее.

В некоторых случаях, предоставляется система аннотации, содержащая интерфейс изображения для получения медицинского изображения и метаданных, указывающих содержимое медицинского изображения; интерфейс базы данных для обращения к медицинской базе данных, содержащий рисунок учебника содержимого медицинского изображения; процессор изображения для создания изображения учебника для рисунка учебника для одновременного его представления с медицинским изображением; средство аннотации для предоставления возможности пользователю включить аннотацию в медицинское изображение; причем процессор изображения приспособлен для включения аннотации в соответствующем местоположении в изображении учебника. В некоторых случаях, процессор изображения системы аннотации приспособлен для совмещения рисунка учебника с медицинским изображением перед созданием изображения учебника. В некоторых случаях, рисунок учебника связан с анатомической моделью, и совмещение основано на модельной подгонке анатомической модели к медицинскому изображению.

Специалисты в данной области техники увидят, что два или более из вышеупомянутых вариантов реализации, осуществлений, и/или аспектов изобретения могут быть объединены каким-либо образом, признанным полезным.

Модификации и вариации рабочей станции, устройства визуализации, способа и/или компьютерного программного продукта, которые соответствуют описанным модификациям и вариациям системы, могут быть выполнены специалистом в данной области техники на основе настоящего описания.

Специалист в данной области техники увидит, что способ может быть применен к данным многомерного изображения, например к двумерному (2-D), трехмерному (3-D) или четырехмерному (4-D) изображениям. Размерность данных многомерного изображения может относиться ко времени. Например, трехмерное изображение может содержать ряд двумерных изображений во временной области. В результате, если медицинское изображение представляет собой, например, 3D медицинское изображение, область изображения, выбранная генератором главного изображения, может быть областью 3D изображения, и главное изображение может быть 3D главным изображением, то есть объемом главного изображения или, кратко, главным объемом.

Изображение может быть получено различными методами получения информации, такими как, но без ограничения, стандартная Рентгеновская визуализация, Компьютерная Томография (СТ), Магнитно-Резонансная Визуализация (MRI), Ультразвук (US), Позитронная Эмиссионная Томография (PET), Однофотонная Эмиссионная Компьютерная Томография (SPECT) и Ядерная Медицина (NM).

Изобретение сформулировано в независимых пп. формулы. Преимущественные дополнительные варианты реализации сформулированы в зависимых пп. формулы.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Эти и другие аспекты изобретения станут очевидными из пояснений в отношении описанных ниже вариантов реализации. На чертежах:

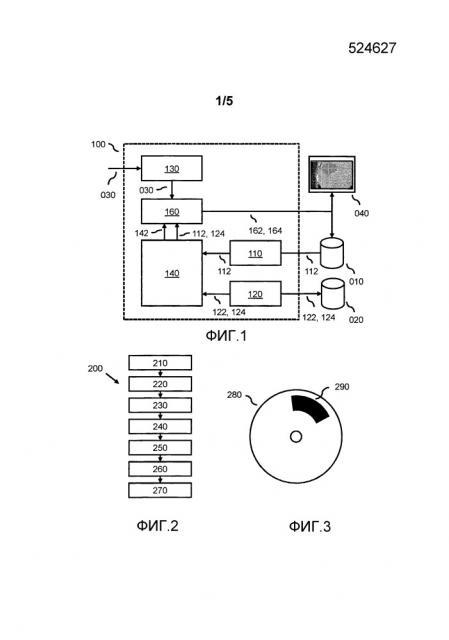

Фиг.1 изображает систему для создания главного изображения из медицинского изображения;

Фиг.2 - способ для создания главного изображения из медицинского изображения;

Фиг.3 - компьютерный программный продукт для выполнения способа;

Фиг.4a - медицинское изображение, содержащее повреждение, анатомический ориентир вблизи повреждения и анатомическую структуру, в которой содержится повреждение;

Фиг.4b - область изображения, выбранная автоматически, область изображения, содержащая повреждение и анатомический ориентир;

Фиг.4c - результат корректировки пользователем выбранной области;

Фиг.4d - главное изображение, созданное как содержащее выбранную область;

Фиг.5a - главное изображение, содержащее исключительно повреждение;

Фиг.5b - главное изображение в соответствии с настоящим изобретением; и

Фиг.6 - дополнительное главное изображение, созданное из рисунка учебника содержимого медицинского изображения и включаемое в отчет вместе с главным изображением.

Следует отметить, что те элементы, которые имеют те же самые цифровые обозначения на различных чертежах, имеют и те же самые структурные признаки и те же самые функции, или представляют собой те же самые сигналы. Если функция и/или структура такого элемента уже объяснена, то нет необходимости в повторном ее объяснении в подробном описании.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

На Фиг.1 показана система 100 для создания главного изображения из медицинского изображения. Система 100 содержит интерфейс 110 изображения для получения медицинского изображения 112 и метаданных, указывающих содержимое медицинского изображения. В примере на Фиг.1, метаданные содержатся на медицинском изображении 112, например, в форме информации заголовка и, таким образом, отдельно не показаны. Альтернативно, метаданные могут быть приняты отдельно от медицинского изображения 112. На Фиг.1 показан интерфейс 110 изображения, получающий медицинское 112 изображение от внешней базы 010 данных изображений. Хотя и не показано на Фиг.1, база 010 данных изображений может также быть частью системы 100. База 010 данных изображений может быть составлена, например, Системой Передачи и Архивации Изображений (PACS). Система 100 дополнительно содержит интерфейс 120 базы данных для обращения к медицинской базе 020 данных. Медицинская база 020 данных также показана как внешняя база данных, но может также быть и частью системы 100. Медицинская база 020 данных содержит анатомическую информацию 122, которая указывает анатомические ориентиры, связанные с содержимым медицинского изображения. Интерфейс 120 базы данных может использовать метаданные, для определения того, к какой анатомической информации 122 обращаться.

Система 100 дополнительно содержит анализатор 140 изображений, приспособленный для обнаружения повреждения, содержащегося на медицинском изображении 112. С этой целью, анализатор 140 изображения показан для приема медицинского изображения 112 от интерфейса 110 изображения. Анализатор 140 изображений дополнительно приспособлен для использования анатомической информации 122 для идентификации анатомического ориентира, который имеет анатомическое соотношение с повреждением. С этой целью, анализатор 140 изображения показан для обращения к анатомической информации 122 через интерфейс 120 базы данных. Анализатор 140 изображений дополнительно приспособлен для обнаружения анатомического ориентира на медицинском изображении 112. Система 100 дополнительно содержит генератор 160 главного изображения, приспособленный для выбора области 400 изображения на медицинском изображении 112, которая содержит повреждение и анатомический ориентир. С этой целью, генератор 160 главного изображения показан для приема данных 142, указывающих повреждение и анатомический ориентир, от анализатора 140 изображения, например, в форме координат. Генератор 160 главного изображения дополнительно приспособлен для создания главного изображения 162, содержащего упомянутую область изображения. Например, генератор 160 главного изображения может вырезать медицинское изображение 112 так, чтобы получить главное изображение 162, которое состоит из области изображения. На Фиг.1 дополнительно показан генератор 160 главного изображения, принимающий медицинское изображение 112 через анализатор 140 изображений. Следует отметить, однако, что медицинское изображение 112 также может быть получено непосредственно от интерфейса 110 изображения.

На Фиг.1 показан генератор 160 главного изображения, делающий доступным главное изображение 162, например, для отображения на дисплее 040 и/или для сохранения в базе 010 данных изображений. Однако другие формы того, чтобы сделать доступным главное изображение 162, также возможны.

На Фиг.1 дополнительно показана система 100, содержащая подсистему 130 пользовательского интерфейса. Этот дополнительный аспект изобретения будет дополнительно пояснен в связи с Фиг.4c и Фиг.6. Аналогично, на Фиг.1 показан интерфейс 120 базы данных, получающий рисунок 124 учебника, и генератор 160 главного изображения, создающий дополнительное главное изображение 164 на основании рисунка 124 учебника. Этот дополнительный аспект изобретения будет дополнительно пояснен в связи с Фиг.6. Работу системы 100 можно кратко пояснить следующим образом. Интерфейс 110 изображения получает медицинское изображение 112 и метаданные. Интерфейс 120 базы данных обращается к медицинской базе 020 данных для доступа к анатомической информации 122. Анализатор 140 изображений обнаруживает повреждение на медицинском изображении 112. Обнаружив повреждение, анализатор 140 изображений использует анатомическую информацию для идентификации анатомического ориентира, который имеет анатомическое соотношение с повреждением. Кроме того, анализатор 140 изображений обнаруживает анатомический ориентир на медицинском изображении 112. Получив данные, указывающие повреждение и анатомический ориентир, генератор 160 главного изображения выбирает область изображения на медицинском изображении, которое содержит повреждение и анатомический ориентир. Наконец, генератор 160 главного изображения создает главное изображение 162, содержащее упомянутую область изображения.

Следует отметить, что анализатор 140 изображений может идентифицировать анатомический ориентир в анатомической информации 122 перед обнаружением анатомического ориентира на медицинском изображении 112. Однако это не является ограничением, и анализатор 140 изображения также может вначале обнаружить анатомический ориентир на медицинском изображении 112, и только затем идентифицировать анатомический ориентир в анатомической информации 122. Например, анализатор 140 изображений может обнаружить множество анатомических ориентиров на медицинском изображении 112, например, одновременно применяя к медицинскому изображению 112 множество детекторов анатомических ориентиров. Анализатор 140 изображений может затем выбрать один или более из множества анатомических ориентиров для включения в главное изображение 162 на основании идентификации множества анатомических ориентиров в анатомической информации 122. Например, анализатор 140 изображений может выбрать один или более наиболее релевантных из множества анатомических ориентиров.

На Фиг.2 показан способ 200 для создания главного изображения из медицинского изображения, главного изображения, содержащего область изображения, выбранную из медицинского изображения. Способ 200 содержит на этапе, обозначенном "ПОЛУЧЕНИЕ МЕДИЦИНСКОГО ИЗОБРАЖЕНИЯ", получение 210 медицинского изображения и метаданных, указывающих содержимое медицинского изображения. Способ 200 дополнительно содержит, на этапе, обозначенном, "ОБРАЩЕНИЕ К АНАТОМИЧЕСКОЙ ИНФОРМАЦИИ", обращение 220 к анатомической информации в медицинской базе данных, причем анатомическая информация указывает анатомические ориентиры, связанные с содержимым медицинского изображения. Способ 200 дополнительно содержит на этапе, обозначенном "ОБНАРУЖЕНИЕ ПОВРЕЖДЕНИЯ НА МЕДИЦИНСКОМ ИЗОБРАЖЕНИИ", обнаружение 230 повреждения на медицинском изображении. Способ 200 дополнительно содержит на этапе, обозначенном "ИДЕНТИФИКАЦИЯ АНАТОМИЧЕСКОГО ОРИЕНТИРА В АНАТОМИЧЕСКОЙ ИНФОРМАЦИИ", на основании анатомической информации, идентификацию 240 анатомического ориентира, который имеет анатомическое соотношение с повреждением. Способ 200 дополнительно содержит на этапе, обозначенном "ОБНАРУЖЕНИЕ АНАТОМИЧЕСКОГО ОРИЕНТИРА НА МЕДИЦИНСКОМ ИЗОБРАЖЕНИИ", обнаружение 250 анатомического ориентира на медицинском изображении. Способ 200 дополнительно содержит на этапе, обозначенном "ВЫБОР ОБЛАСТИ ИЗОБРАЖЕНИЯ", выбор 260 области изображения на медицинском изображении, которое содержит повреждение и анатомический ориентир. Способ 200 дополнительно содержит на этапе, обозначенном "СОЗДАНИЕ ГЛАВНОГО ИЗОБРАЖЕНИЯ, СОДЕРЖАЩЕГО ОБЛАСТЬ ИЗОБРАЖЕНИЯ", создание 270 главного изображения, содержащего упомянутую область изображения. Следует отметить, что вышеупомянутые этапы могут быть выполнены в любом подходящем порядке. В частности, этапы идентификации 240 и обнаружения 250 анатомического ориентира могут быть выполнены в другом порядке, например в обратном порядке.

Способ 200 может соответствовать работе системы 100. Однако способ 200 может также быть выполнен отдельно от системы 100.

На Фиг.3 показан компьютерный программный продукт 290, содержащий команды для того, чтобы побуждать процессорную систему выполнять вышеупомянутый способ 200. Компьютерный программный продукт 290 может содержаться на компьютерной читаемой среде 280, например, в форме последовательности машиночитаемых физических меток и/или последовательности элементов, имеющих различные, например электрические, магнитные или оптические свойства или значения.

Работу системы 100 можно пояснить более подробно следующим образом.

На Фиг.4a схематично показано медицинское изображение 112. Медицинское изображение 112 показано как содержащее повреждение 300, которое схематично обозначено на Фиг.4a как треугольник. На Фиг.4a дополнительно показан анатомический ориентир 310, располагаемый вблизи повреждения 300, с анатомическим ориентиром 310, схематично обозначаемым на Фиг.4a как эллипс. Кроме того, и повреждение 300, и анатомический ориентир 310 содержатся в анатомической структуре 320. Чертеж на Фиг.4a может соответствовать, например, опухоли 300, выросшей в печени 320, с опухолью 300, растущей вблизи трубки 310, формирующей анатомический ориентир 310. Анализатор 140 изображений приспособлен для обнаружения повреждения 300 на медицинском изображении 112, например, автоматически, используя методику обнаружения повреждения, как по существу известно из области анализа медицинских изображений, или полуавтоматически, то есть частично на основании пользовательского ввода.

На Фиг.4b показан результат выбора области 400 изображения, выбираемой автоматически, которая содержит повреждение 300 и анатомический ориентир 310. На Фиг.4b показана область изображения, выбираемая ограничивающим прямоугольником 400. С этой целью, генератор 160 главного изображения может быть приспособлен для установления ограничивающего прямоугольника 400 на медицинском изображении 112, который охватывает повреждение 300 и анатомический ориентир 310. Альтернативно, область 400 изображения может быть выбрана как имеющая другую, например непрямоугольную форму. На Фиг.4b показан ограничивающий прямоугольник 400, устанавливаемый как окружающий повреждение 300 и анатомический ориентир 310 с зазором. Зазор может быть автоматически выбран генератором 162 главного изображения. Например, генератор 160 главного изображения может быть приспособлен для минимизации зазора. Альтернативно, или дополнительно, зазор может быть выбираемым или приспосабливаемым пользователем, например, используя подсистему 130 пользовательского интерфейса для выбора или регулировки зазора.

На Фиг.4b показан результат работы анализатора 140 изображений, определяющего какой анатомический ориентир включать в главное изображение на основании анатомического соотношения между повреждением 300 и упомянутым анатомическим ориентиром. Анатомическое соотношение может быть обозначено или содержаться в самой анатомической информации 122. Альтернативно, или дополнительно, анатомическое соотношение может быть оценено на основании оцениваемого расстояния до повреждения 300. Например, анатомический ориентир, располагаемый вблизи повреждения 300, может указать анатомическое соотношение, имеющееся с повреждением 300. В примере на Фиг.4b показана трубка 310, а также край печени 320. Оба анатомических ориентира могут быть идентифицированы в анатомической информации 022. Анализатор 140 изображений может тогда выбрать для обнаружения трубочку 310 на медицинском изображении 112 на основании трубки 310, находящейся вблизи повреждения 300.

Альтернативно, или дополнительно, анализатор 140 изображений может быть приспособлен, если повреждение 300 содержится в анатомической структуре 320, для обнаружения упомянутой анатомической структуры 320 на медицинском изображении 112 и идентификации анатомического ориентира из анатомической структуры 320. При этом анализатор 140 изображений может определить, что повреждение 300 содержится в печени 320. Анализатор 140 изображений может дополнительно идентифицировать анатомический ориентир печени 320, например ее края. В результате, может быть получено главное изображение 162, которое показывает повр
