Впитывающее изделие с регулируемой деформацией во время применения

Впитывающее изделие с регулируемой деформацией во время применения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к одноразовому впитывающему изделию, содержащему проницаемый для жидкости покрывающий слой, при применении обращенный к пользователю; и содержащему по существу непроницаемый для жидкости подкладочный слой, при применении обращенный от пользователя. Между проницаемым для жидкости покрывающим слоем и по существу непроницаемым для жидкости подкладочным слоем расположено впитывающее тело.

Изделие и впитывающее тело содержат ось, проходящую в продольном направлении, область промежности, переднюю концевую область и заднюю концевую область. Впитывающее тело содержит первый впитывающий слой, при использовании повернутый к пользователю, содержащий продольные кромки, и второй впитывающий слой, при использовании повернутый от пользователя, содержащий продольные кромки.

Первый впитывающий слой содержит первое продольное отверстие, расположенное в области промежности, и второй впитывающий слой содержит первую продольную вмятину, расположенную в области промежности.

Кроме того, по меньшей мере, 70% капель, нанесенных во время испытания на гидрофильность проницаемого для жидкости покрывающего слоя изделия согласно описанному способу испытания, должно проникать внутрь изделия не более чем за 10 секунд.

Уровень техники

Известно, что впитывающие тела, предназначенные для применения во впитывающих изделиях, должны обладать достаточной поглощающей способностью, а также способностью быстро принимать вытекающую жидкость, когда, например, взрослый пользователь, страдающий недержанием и носящий такое изделие, непроизвольно опорожняет свой полный мочевой пузырь.

Исходя из предназначения впитывающего изделия, поглощающая способность варьируется в широких пределах, например, поглощающая способность, равная 4 г, является достаточной для гигиенической прокладки самого маленького размера, в то время как самым большим изделиям, предназначенным для взрослых людей, страдающих недержанием, требуется поглощающая способность выше 1000 г.

На сегодняшний день, когда имеются гелеобразующие, высокоабсорбирующие частицы, так называемые суперабсорбенты, предназначенные для внесения в основные впитывающие узлы впитывающих изделий, производство изделий с достаточно высокой поглощающей способностью не является большой проблемой.

Тип проблемы, связанной с современными очень тонкими и сильно спрессованными изделиями, состоит в принятии таких мер, которые позволяют изделиям принимать жидкость, выделяемую из организма и попадающую в изделие с высокой скоростью потока. Например, впитывающие изделия для взрослых пользователей, страдающих недержанием, должны быть способны принимать несколько сотен миллилитров выделяемой из организма мочи в течение 10 секунд. Если впитывающее тело впитывающего изделия не способно принять и поглотить такой большой поток, существует высокий риск того, что моча попадет на поверхность изделия и перельется через его край.

Решение проблемы приема быстро выделяемой из организма физиологической жидкости состоит в размещении между впитывающим телом и пользователем слоев специального материала, которые, как предполагается, принимают и временно удерживают жидкость в ожидании, что впитывающее тело преуспеет в поглощении жидкости. Примерами таких материалов являются упругие прокладки, например, из полиэфирных волокон.

Еще одно разработанное ранее решение состоит в том, что современные тонкие, широкие структуры для области промежности образуют между бедрами пользователя чашеобразную структуру, в которой жидкость может временно накапливаться перед тем, как она войдет во впитывающее тело. Впитывающие тела изделий имеют вмятинами, прорезями, сокращающимися эластичными элементами или т.п., чтобы регулировать изменение формы изделий, когда они сжимаются между бедрами пользователя при использовании.

В патентной заявке GB 2296437 (Hansson и др., Mölnlycke AB) описано, каким образом можно регулировать изменение формы впитывающего изделия, когда оно подвергается воздействию сил, которые по существу перпендикулярны продольному направлению изделия.

Изделие содержит впитывающий слой, который содержит сквозную прорезь и первый слой материала на одной поверхности впитывающего слоя и второй слой материала на противоположной поверхности впитывающего слоя.

Один из слоев материала скреплен с впитывающим слоем, непосредственно примыкающим к упомянутой прорези, в то время как другой слой материала не скреплен с непосредственно примыкающей упомянутой прорезью. Когда изделие подвергается воздействию сжимающих сил, направленных перпендикулярно прорези, изделие вынуждено выгибаться/отклоняться в обратную сторону от нескрепленной стороны впитывающего слоя.

В патентном документе WO 2011/105108 A1 (Mukai и др., Uni-Charm) описан усовершенствованный вариант впитывающего тела, который во время применения изделия между бедрами пользователей меняет форму.

В документе WO 2011/105108 A1 впитывающее тело представляет собой 2 слоя, из которых один слой, который расположен с обратной стороны от пользователя, содержит продольное отверстие, расположенное в центре области промежности вдоль продольной оси. Другой впитывающий слой, который расположен ближе всего к пользователю, носящему изделие, содержит боковые отверстия, расположенные симметрично между продольной осью слоя и соответствующей продольной кромкой.

В документе показано, что изменение формы впитывающего тела с продольными отверстиями в обоих впитывающих слоях означает, что впитывающее изделие в области промежности, когда оно сжимается между бедрами пользователя, принимает форму, подобную букве W.

Однако оказалось, что независимо от того рассчитано ли изделие на приобретение простой чашеобразной формы (U-формы или V-формы) во время применения или чашеобразной формы более высокой сложности (W-формы), проблема заключается в том, что изделие не принимает предполагаемую форму после его размещения на пользователе.

Например, нет ничего необычного в том, что изделие приобретает перевернутую форму, когда подвергается воздействию сил сжатия со стороны бедер пользователя, что означает, например, что U-форма наоборот принимает вид перевернутой U-формы (∩-форма), и W форма принимает вид перевернутой W-формы (M-форма).

Также оказалось, что изделия, которые, как предполагается, должны принимать U-форму, V-форму или W-форму, когда они подвергаются деформации в поперечном направлении между бедрами пользователя, имеют слишком низкую упругую возвратную силу относительно бедер пользователя, поэтому изделие не способно эффективно плотно прижиматься к бедрам пользователя во время применения.

Следовательно, существует потребность в усовершенствованных впитывающих изделиях, которые с большей надежностью могут принимать требуемую форму, когда изделие помещается и сжимается между бедрами пользователя. Такая потребность имеется независимо от того идет ли речь о впитывающих изделиях, предназначенных для страдающих недержанием детей, или о впитывающих изделиях, предназначенных для страдающих недержанием взрослых.

Кроме того, существует потребность в изделии, которое при применении в деформированном состоянии, которое описано выше, имеет повышенную упругую возвратную силу в поперечном направлении относительно бедер пользователя.

Описание изобретения

Однако, что касается настоящего изобретения, было создано одноразовое впитывающее изделие указанного выше типа, которое по существу устраняет проблемы, связанные с известными ранее впитывающими изделиями.

Впитывающее изделие согласно изобретению, прежде всего, отличается тем, что первое продольное отверстие и первая продольная вмятина по существу перекрываются друг с другом.

Компоновка впитывающего изделия, содержащего впитывающее тело, содержащее первый и второй впитывающие слои, и продольное отверстие в первом впитывающем слое и продольная вмятина во втором впитывающем слое, которые перекрываются друг с другом, означает, что когда впитывающее изделие сжимается между ногами пользователя, оно подвергается деформации, по существу более предсказуемой, чем у ранее известных изделий.

Согласно варианту изобретения первое продольное отверстие в первом впитывающем слое и первая продольная вмятина во втором впитывающем слое по существу совпадают с продольной осью.

Размещение отверстия и вмятины в центре способствует образованию центрированной V-формы, когда изделие, содержащее впитывающее тело, сжимается между бедрами пользователя.

Согласно еще одному варианту изобретения первый впитывающий слой содержит второе продольное отверстие, расположенное в области промежности между продольной осью впитывающего слоя и продольной кромкой, при этом первое продольное отверстие расположено между продольной осью и противоположной продольной кромкой.

Кроме того, второй впитывающий слой содержит вторую продольную вмятину, расположенную в области промежности между продольной осью и одной из продольных кромок впитывающего слоя, при этом первая продольная вмятина расположена между продольной осью и противоположной продольной кромкой.

Второе продольное отверстие и вторая продольная вмятина по существу перекрывают друг друга точно так же, как первое продольное отверстие и первая продольная вмятина по существу перекрывают друг друга.

Тот факт, что перекрывающие друг друга отверстия и вмятины расположены с каждой стороны от оси, способствует образованию симметричной U-формы, когда изделие, содержащее впитывающее тело, сжимается между бедрами пользователя.

Согласно дополнительному варианту изобретения первый впитывающий слой содержит третью продольную вмятину, расположенную в области промежности и по существу совпадающую с продольной осью; и второй впитывающий слой содержит третье продольное отверстие, расположенное в области промежности и по существу совпадающее с продольной осью. Третья продольная вмятина и третье продольное отверстие перекрывают друг друга.

Когда такое впитывающее изделие, содержащее впитывающее тело, сжимается между бедрами пользователя, образуется симметричная W-форма.

Согласно еще одному варианту изобретения впитывающее тело впитывающего изделия содержит продольные кромки.

Гидрофильные свойства распространяются по существу в продольном направлении изделия, при этом в поперечном направлении гидрофильные свойства распространяются в ширину, по меньшей мере, от соответствующей продольной кромки впитывающего тела в области промежности до продольной оси впитывающего тела, по меньшей мере, в области промежности.

Гидрофильная область от кромок впитывающего тела до оси гарантирует, что жидкость, которая достигает данной области, действительно будет захвачена поверхностным материалом и перенесена во впитывающее тело изделия.

Согласно варианту изобретения, впитывающее изделие содержит приемный материал, расположенный между первым впитывающим слоем и проницаемым для жидкости покрывающим слоем. Согласно данному варианту изобретения приемный материал находится на расстоянии от соответствующей соседней продольной кромки впитывающего тела, по меньшей мере, в области промежности. В поперечном направлении гидрофильные свойства распространяются до кромки приемного материала, обращенной в обратную сторону от оси, в области промежности.

Специальный приемный материал согласно настоящему изобретению принимает быстро поступающую жидкость и способен временно удерживать жидкость до тех пор, пока непосредственно примыкающий впитывающий слой не сможет принять жидкость.

Согласно одному из вариантов изобретения впитывающее изделие содержит приемный материал, который разделен на две отдельные части. Две части расположены с каждой стороны от продольной оси изделия, при этом соответствующая часть проходит по существу в продольном направлении изделия и находится на расстоянии от продольной оси, по меньшей мере, в области промежности.

Разделенный на две части приемный материал является особенно предпочтительным, когда впитывающее изделие во время применения целиком сгибается вдоль своей продольной оси, то есть когда одна половина впитывающего изделия прижимается к находящейся напротив продольной половине изделия.

Согласно дополнительному варианту изобретения впитывающее изделие содержит внутренние боковые барьеры от протечек, при этом гидрофильные свойства распространяются по существу в продольном направлении изделия. В поперечном направлении гидрофильные свойства распространяются от направленного внутрь крепления соответствующего бокового барьера от протечек к проницаемому для жидкости покрывающему слою до продольной оси впитывающего тела, по меньшей мере, в области промежности.

Внутренние боковые барьеры от протечек вместе с гидрофильными свойствами проницаемого для жидкости покрывающего материала непосредственно внутри упомянутых боковых барьеров от протечек эффективно предотвращают протечку жидкости или фекального вещества через кромки впитывающего изделия.

Согласно варианту изобретения, в дополнение к боковым барьерам от протечек и гидрофильным свойствам, которые описаны выше, впитывающее изделие содержит приемный материал, расположенный между первым впитывающим слоем и проницаемым для жидкости покрывающим слоем.

Приемный материал находится на расстоянии от соответствующей соседней продольной кромки впитывающего тела, по меньшей мере, в области промежности. Гидрофильные свойства распространяются, по меньшей мере, до соответствующей кромки приемного материала в области промежности.

Согласно одному из вариантов изобретения впитывающее изделие отличается тем, что приемный материал разделен на 2 отдельные части, расположенные с каждой стороны от продольной оси изделия. Соответствующая часть приемного материала проходит по существу в продольном направлении изделия и на расстоянии от продольной оси, по меньшей мере, в области промежности.

То, что приемный материал разделен на две части, как упомянуто выше, означает, что приемный материал расположен только там, где он действительно необходим, при этом стоимость материала остается на предельно низком уровне без какого-либо сокращения функции впитывающего изделия.

Согласно одному из вариантов изобретения впитывающее изделие отличается тем, что первый и соответственно второй впитывающий слой впитывающего тела имеют поверхностную плотность от 50 г/м² до 1000 г/м².

Согласно еще одному варианту изобретения соответствующие впитывающие слои могут содержать высокоабсорбирующий полимерный материал, так называемый SAP (суперабсорбирующий полимер), в количестве от 0% до 80%.

Согласно дополнительному варианту изобретения передняя концевая область и задняя концевая область впитывающего тела имеют ширину в поперечном направлении, превышающую ширину области промежности.

Согласно одному из вариантов изобретения впитывающее изделие представляет собой подгузник, предназначенный для взрослых людей, страдающих недержанием, и согласно еще одному варианту изобретения впитывающее изделие представляет собой детский подгузник.

Краткое описание чертежей

На фиг. 1 показано перспективное изображение впитывающего тела в соответствии с первым вариантом изобретения, где два впитывающих слоя впитывающего тела для большей наглядности показаны отдельно друг от друга.

На фиг. 2a показан впитывающее тело с фиг. 1, где два впитывающих слоя впитывающего тела расположены друг на друге.

На фиг. 2b показан впитывающее тело согласно фиг. 2, где на впитывающем теле расположен специальный приемный материал, разделенный на две части.

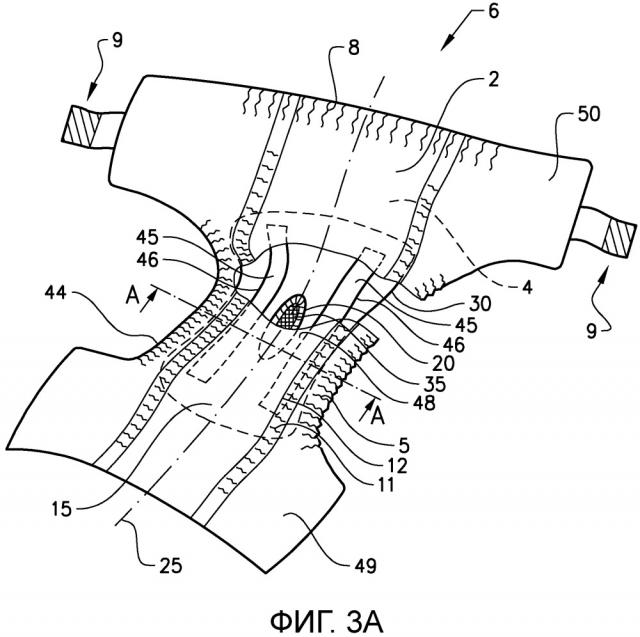

На фиг. 3a показано впитывающее изделие, предназначенное для поглощения мочи и содержащее впитывающее тело согласно фиг. 1 и 2.

На фиг. 3b показано, какую форму принимает поперечное сечение A-A на фиг. 3a при применении изделия, когда изделие подвергается воздействию боковых сил, перпендикулярных продольному направлению, со стороны бедер пользователя.

На фиг. 3c показано, какую форму может принимать поперечное сечение A-A на фиг. 3a во время применения изделия, когда изделие подвергается воздействию боковых сил, перпендикулярных продольному направлению, со стороны бедер пользователя, когда расстояние между бедрами пользователя является небольшим.

На фиг. 4a показано перспективное изображение впитывающего тела в соответствии с альтернативным вариантом изобретения, где два впитывающих слоя впитывающего тела для большей наглядности показаны отдельно друг от друга.

На фиг. 4b показан впитывающее тело согласно фиг. 4a, когда два впитывающих слоя впитывающего тела расположены друг на друге.

На фиг. 4c показано, какую форму принимает поперечное сечение B-B на фиг. 4b во время применения изделия, когда впитывающее тело согласно фиг. 4b расположено во впитывающем изделии, подвергаемом воздействию боковых сил, перпендикулярных продольному направлению, со стороны бедер пользователя.

На фиг. 5 показано перспективное изображение впитывающего тела в соответствии с третьим вариантом изобретения, где два впитывающих слоя впитывающего тела для большей наглядности показаны отдельно друг от друга.

На фиг. 6 показан впитывающее тело согласно фиг. 5, когда два впитывающих слоя впитывающего тела расположены друг на друге.

На фиг. 7 показано, какую форму принимает поперечное сечение C-C на фиг. 6, когда впитывающее тело с фиг. 6 расположено во впитывающем изделии, подвергаемом воздействию боковых сил, перпендикулярных продольному направлению, со стороны бедер пользователя.

На фиг. 8 показано, как капли жидкости наносят на впитывающее изделие во время испытания на гидрофильность проницаемого для жидкости покрывающего слоя впитывающего изделия.

Описание вариантов осуществления изобретения

Изобретение относится к впитывающему изделию, содержащему впитывающее тело, представляющее собой часть впитывающего изделия. Впитывающее тело содержит, по меньшей мере, два впитывающих слоя, причем во время применения изделия один впитывающий слой обращен к пользователю, а другой впитывающий слой обращен от пользователя.

По меньшей мере, впитывающий слой, обращенный к пользователю, содержит, по меньшей мере, одно продольное отверстие, и впитывающий слой, обращенный от пользователя, содержит, по меньшей мере, одну продольную вмятину.

Два впитывающих слоя расположены таким образом, чтобы отверстия и вмятины в двух впитывающих слоях взаимодействовали таким образом, чтобы впитывающее изделие, содержащее впитывающее тело, когда оно на пользователе, приобретало требуемую форму и сжималось в поперечном направлении между его или ее бедрами.

Первый вариант изобретения относится к впитывающему телу, которое включено во впитывающее изделие и принимает чашеобразную форму (U-форму), когда изделие сжимается в поперечном направлении между бедрами пользователя.

Изобретение также относится к впитывающим изделиям, содержащим впитывающие тела, которые принимают форму согласно вышеупомянутому описанию. В таком контексте впитывающие изделия означают множество типов впитывающих изделий, таких как, например, универсальные подгузники, подгузники в виде трусов, поясные подгузники или защитные приспособления при менструации.

Так называемые универсальные подгузники отличаются тем, что они содержат крепежные клапаны, с помощью которых передняя и задняя поясные части подгузника соединяются при размещении подгузника вокруг талии пользователя. Универсальные подгузники обычно содержат эластичные области около прорезей для ног и в поясной области, где эластичные элементы обычно содержатся, по меньшей мере, в частях поясного участка. Во многих универсальных подгузниках крепежные клапаны содержат эластичные области. Кроме того, крепежные клапаны могут содержать клейкие поверхности, которые соединяются с поверхностями на противоположном концевом участке, с которыми скрепляется клей. В настоящее время обычно применяются крепежные системы типа застежки "липучки".

Так называемые подгузники в виде трусов отличаются, в частности, тем, что во время производства их складывают по существу по поперечной линии сгиба на участке промежности подгузника в виде трусов и затем скрепляют на поясе. Подразумевается, что данные типы подгузников применяются пользователем точно так же как плавки-трусы, то есть натягиваются через ноги пользователя. Когда подгузник подлежит удалению, скрепление подгузника в виде трусов на поясной части обычно можно разъединять, при этом подгузник в виде трусов после использования можно снимать без необходимости снимать его через ноги пользователя. Такая возможность является особенно ценной, когда после использования подгузник в виде трусов вымазан фекалиями. Подгузники в виде трусов обычно содержат эластичные области в поясной части и вокруг отверстий для ног.

Также существуют подгузники в виде трусов, которые можно разворачивать и снова закрывать. Такие подгузники в виде трусов поставляются в сложенном у пояса виде, однако их можно разворачивать, например, для проверки содержимого в изделии и затем снова закрывать.

Поясные подгузники отличаются тем, что по сравнению с впитывающей частью подгузника, они содержат один поперечный пояс, соединенный либо с передней, либо с задней поперечной кромкой подгузника.

Когда применяется такой поясной подгузник, на первом этапе пояс фиксируется вокруг талии пользователя. При этом впитывающая часть подгузника болтается на поясе. Затем впитывающую часть подгузника проводят между ног пользователя и прикрепляют к поясу, при этом пояс содержит фиксирующие поверхности для быстрого крепления к фиксирующим элементам, расположенным на впитывающей части подгузника в непосредственной близости от его свободной поперечной кромки. В поясных подгузниках поясу и прорезям для ног обычно придают эластичность.

Еще один тип поясного подгузника содержит две части и состоит из отдельного пояса и отдельной впитывающей структуры. Во время применения пояс закрепляют на талии пользователя, после чего впитывающую структуру присоединяют к наружной поверхности пояса с помощью элементов застежки "липучки" или ленточных фиксирующих элементов на краях впитывающей структуры.

Универсальные подгузники, подгузники в виде трусов или поясные подгузники могут включать в себя детские подгузники, предназначенные для детей, которые еще не приучены к горшку, или средства защиты при недержании, предназначенные для взрослых пользователей, страдающих недержанием.

На фиг. 1 и 2 показано впитывающее тело 15, предназначенное для размещения в одноразовом впитывающем изделии в соответствии с первым вариантом изобретения. Впитывающее тело 15 содержит первый впитывающий слой 16 и второй впитывающий слой 17, содержащий помимо прочего распушенную целлюлозную массу.

На фиг. 1 первый и второй впитывающие слои 16, 17 впитывающего тела 15 отделены друг от друга для большей наглядности, в то время как на фигуре 2a впитывающее тело 15 показан так, как он располагается во время его применения во впитывающем изделии.

Как вариант, впитывающее тело 15 может содержать дополнительные впитывающие слои.

Во многих впитывающих телах распушенную целлюлозную массу смешивают с волокном или частицами высокоабсорбирующего полимерного материала того типа, который химически связывает большие количества жидкости во время абсорбции, образуя при этом содержащий жидкость гель.

Соответствующие впитывающие слои 16, 17 могут иметь поверхностную плотность от 50 г/м² до 1000 г/м² и могут содержать от 0 до 80% высокоабсорбирующего полимерного материала, так называемого SAP (суперабсорбирующий полимер).

Кроме того, впитывающее тело 15 может содержать компоненты для улучшения различных характеристик впитывающего тела 15. Примерами таких компонентов являются связывающие волокна, различные типы слоев или волокон, способствующих распределению жидкости, компоненты, стабилизирующие форму, армирующие волокна или т.п. Такие компоненты не показаны ни на одной из фигур.

Впитывающие слои 16, 17 обычно производят на встроенном в производственную линию устройстве той же самой машины, которая производит впитывающее изделие в целом; однако также возможно, чтобы впитывающие слои 16, 17 производились из предварительно изготовленного впитывающего материала. Предварительно изготовленный впитывающий материал обычно поставляют в форме рулона, материал которого разрезают и складывают с получением заданной конфигурации. Предварительно изготовленный впитывающий материал может содержать те же самые компоненты, что и впитывающие тела, производимые на встроенном в производственную линию устройстве. Связывающие волокна в принципе являются необходимым компонентом предварительно изготовленных впитывающих материалов, поэтому они остаются во время обработки.

Впитывающее тело 15 содержит переднюю концевую область 27, заднюю концевую область 28 и область промежности 26, расположенную между концевыми областями 27, 28. Впитывающее тело 15 имеет форму песочных часов, при которой область промежности 26 уже, чем передняя и задняя концевые области 27, 28.

Как вариант, впитывающее тело 15 может иметь другую форму, например, широко распространены по существу прямоугольные впитывающие тела.

Впитывающее тело 15 имеет продольную ось 25.

Первый впитывающий слой 16 содержит продольные кромки 31.

В области промежности 26 первого впитывающего слоя 16 расположено продольное отверстие 20, которое совпадает с осью 25. Основная протяженность отверстия 20 приходится на область промежности 26, хотя отверстие 20 также может распространяться как на переднюю, так и на заднюю концевые области 27, 28. Отверстие 20 проходит в длину на расстояние, равное 30% от длины первого впитывающего слоя 16.

В альтернативных вариантах изобретения протяженность отверстия 20 в продольном направлении может составлять от 10% до 100% от длины первого впитывающего слоя 16.

В направлении, перпендикулярном продольному направлению, отверстие 20 имеет ширину 15 мм, хотя в альтернативных вариантах изобретения ширина может варьироваться от 2 до 30 мм, предпочтительно от 5 до 20 мм и еще более предпочтительно от 8 до 15 мм.

Второй впитывающий слой 17 содержит продольные кромки 32. В области промежности 26 второго впитывающего слоя 17 расположена продольная вмятина 35, которая совпадает с осью 25. Вмятина 35 является хорошо видимой по сравнению с окружающими ее частями впитывающего слоя 17. Толщина впитывающего слоя 17 в центральных частях вмятины 35 сокращена на 20-90%, предпочтительно на 50-90% и еще более предпочтительно на 70-90%.

Основная протяженность вмятины 35 в продольном направлении приходится на область промежности 26, хотя вмятина 35 также может распространяться как на переднюю, так и на заднюю концевые области 27, 28.

В продольном направлении вмятина 35 проходит на расстояние, равное 30% от длины второго впитывающего слоя 17, что означает, что вмятина 35 проходит на такую же длину, что и отверстие 20 в первом впитывающем слое 16.

В альтернативных вариантах изобретения протяженность вмятины 35 в продольном направлении может составлять от 30% длины отверстия 20 в первом впитывающем слое 16 и вплоть до всей длины второго впитывающего слоя 17.

В направлении, перпендикулярном продольному направлению, вмятина 35 имеет ширину 15 мм, хотя в альтернативных вариантах изобретения может иметь ширину от 2 до 30 мм, предпочтительно от 5 до 20 мм и еще более предпочтительно от 8 до 15 мм.

Впитывающее тело 15, прежде всего, отличается тем, что отверстие 20, расположенное в первом впитывающем слое 16, и вмятина 35, расположенное во втором впитывающем слое 17, по существу перекрывают друг друга. Испытания показали, что, обеспечивая перекрытие друг с другом продольного отверстия в одном слое и продольной вмятины в другом слое, с существенно большей надежностью получают требуемую форму изделия, содержащего впитывающее тело, когда изделие подвергается воздействию сил, перпендикулярных продольному направлению. Кроме того, получают повышенную возвратную силу, перпендикулярную продольному направлению, которая эффективно плотно прижимает изделие к бедрам пользователя, в результате чего не допускается значительных протечек.

Когда область промежности 26 впитывающего тела 15 подвергается воздействию сил, по существу перпендикулярных продольной оси 25, она приобретает форму по существу V-типа со вторым впитывающим слоем 17, содержащим вмятину 35, обращенное наружу V-формы, и с первым впитывающим слоем 16, содержащим отверстие 20, находящееся внутри V-формы.

Во время изменения формы впитывающего тела 15 вмятина 35 во втором впитывающем слое 17 функционирует как фактор, обеспечивающий сгибание. Ширина отверстия 20 в первом впитывающем слое 16 уменьшается во время изменения формы, и поскольку отверстие 20 не содержит никакого материала, который мог бы сжиматься во время изменения формы, изменению формы ничего не препятствует.

На фиг. 2b показано, как специальный приемный материал 45, разделенный на две части, расположен на стороне впитывающего тела 15, которая во время применения впитывающего изделия, содержащего впитывающее тело 15, как предполагается, обращена в сторону пользователя.

Две части приемного материала 45 по существу проходят в продольном направлении и расположены в области промежности 26 впитывающего тела 15, хотя также могут распространяться на переднюю или заднюю части 27, 28 впитывающего тела 15.

Каждая часть из двух частей приемного материала 45 в поперечном направлении расположена между осью 25 и продольными кромками 30 впитывающего тела 15, при этом внешние кромки 46 каждой соответствующей части в поперечном направлении приемного материала 45 расположены с интервалом 10-30 мм, предпочтительно 15-30 мм от продольных кромок 30 впитывающего тела 15.

Как вариант, приемный материал 45 представляет собой материал с большим центральным отверстием, при этом продольные наружные кромки приемного материала 45 расположены на том же расстоянии от продольных кромок 31, 32 впитывающего тела 15, которое указано выше для состоящего из двух частей приемного материала 45. Также можно представить себе приемный материал 45 без центрального отверстия, расположенный так, что его кромки находятся на расстоянии от продольных кромок 30 впитывающего тела.

Приемный материал 45 содержит большие поры, чем первый впитывающий слой 16, на который опирается приемный материал 45. Например, приемный материал 45 состоит из синтетических волокон из полиэтилена, полипропилена или сложного полиэфира. Также подходят так называемые двухкомпонентные волокна, содержащие, по меньшей мере, один из сортов волокон из полиэтилена, полипропилена или сложного полиэфира. Приемный материал 45 решает задачу приема и временного удержания жидкости, которая достигает изделия с высокой скоростью потока, чтобы в дальнейшем она отводилась во впитывающее тело 15 с более низкой скоростью.

На фиг. 3a показано впитывающее изделие 6, содержащее впитывающее тело 15 в соответствии с первым вариантом изобретения.

Изделие 6 может представлять собой детский подгузник или подгузник при недержании, предназначенный для взрослых пользователей, страдающих недержанием.

Впитывающее изделие 6, показанное на фиг. 3a, представляет собой так называемый универсальный подгузник, хотя чашеобразная форма, специфичная для изобретения, также свойственна альтернативным изделиям, предназначенным для поглощения мочи, например, таким как подгузники в виде трусов и поясные подгузники.

Изделие 6 содержит область промежности 48, переднюю концевую область 49 и заднюю концевую область 50. Кроме того, впитывающее изделие содержит продольные кромки 44.

Изделие 6 содержит проницаемый для жидкости покрывающий слой 2, расположенный на поверхности изделия, которая, как предполагается, во время применения обращена в сторону пользователя, и содержит подкладочный слой 4, расположенный на поверхности изделия 6, которая, как предполагается, во время применения изделия обращена в обратную сторону от пользователя.

Впитывающее тело 15 согласно первому варианту изобретения расположено между проницаемым для жидкости покрывающим слоем 2 и подкладочным слоем 4. Впитывающее тело 15 описано выше в отношении фиг. 1, 2a и 2b.

Для лучшей наглядности того, как изделие 6 сконструировано под проницаемым для жидкости покрывающим слоем 2, область последнего была вскрыта. От верхней до нижней части на всем протяжении изделия 6 во вскрытой области виден состоящий из двух частей приемный материал 45, впитывающее тело 15, продольное отверстие 20 первого впитывающего слоя 16 и продольная вмятина 35 второго впитывающего слоя 17. Кроме того, во вскрытой области видна одна из продольных кромок 30 впитывающего тела 15.

Проницаемый для жидкости покрывающий слой 2 проходит с наружной стороны впитывающего тела 15 по всему периметру впитывающего тела 15. Покрывающий слой 2 может включать в себя любой материал, подходящий для такой цели. Примерами часто встречающихся проницаемых для жидкости покрывающих материалов являются нетканые материалы, перфорированные полимерные пленки, полимерные или текстильные сетки и слои проницаемой для жидкости пены.

В областях между кромками 46 состоящего из двух частей приемного материала 45, наиболее удаленными от центра в поперечном направлении, и продольными кромками 31, 32 впитывающего тела 15 проницаемый для жидкости покрывающий слой 2 обладает гидрофильными свойствами. Гидрофильные свойства упомянутых двух краевых областей означают, что жидкость, которая скапливается на всем протяжении проницаемого для жидкости покрывающего слоя 2, с высокой вероятностью будет уловлена и перенесена во впитывающее тело 15. Гидрофильные свойства могут быть получены, например, путем обработки проницаемого для жидкости покрывающего слоя 2 поверхностно-активными веществами.

Внутренние испытания показали, что гидрофильные свойства, по меньшей мере, частей проницаемого для жидкости покрывающего слоя 2 должны соответствовать гидрофильным свойствам, установленным согласно описанному ниже способу испытания, чтобы гарантировать, что моча улавливается во избежание скапливания жидкости на поверхности.

Находящийся с обратной стороны подкладочный слой 4 также проходит с наружной стороны впитывающего тела 15 по всему его периметру. Часто встречаются находящиеся с обратной стороны слои обычно непроницаемы для жидкости и включают в себя тонкую, непроницаемую для жидкости полимерную пленку.

В настоящее время подкладочные слои 4, которые состоят из непроницаемого для жидкости, но при этом паропроницаемого материала, являются в принципе стандартными для многих типов впитывающих изделий. Паропроницаемость означает, что изделие может осуществлять газообмен ("дышать"), что делает изделие значительно более комфортабельным при применении.

В настоящее время для изготовления изделия, подобного изделию типа одежды, в качестве более или менее стандартных слоев также следует рассматривать находящиеся с обратной стороны слои, которые состоят из ламината, содержащего непроницаемый для жидкости материал, функционирующий в качестве барьера для жидкости, и текстилеподобный материал на обращенной наружу поверхности.

Проницаемый для жидкости покрывающий слой 2 и подкладочный слой 4 соединяются друг с другом снаружи по всему периметру впитывающего тела 15.

Впитывающее изделие 6 содержит эластичные элементы 5, представляющие собой так называемое "эластичное средство для ног". Эластичные элементы 5 эластичного средства для ног тянутся в продольном направлении, по меньшей мере, в области промежности 48, в которой они расположены между продольными кромками 30 впитывающего тела 15 и продольными кромками 44 впитывающего изделия 6. Эластичные элементы 5 применяются в предварительно натянутом состоянии и предназначены поднимать проницаемый для жидкости покрывающий слой 2 и находящийся с обратной стороны слой 4, расположенные снаружи впитывающего тела 15, придавая им более вертикальную (стоячую) конфигурацию для того, чтобы
