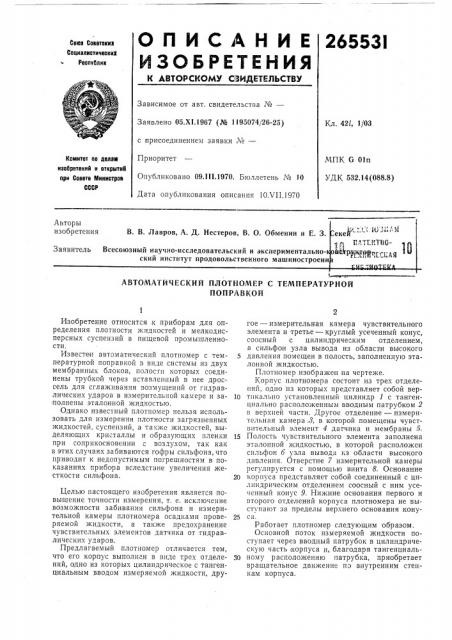

О П И С А Н И Е 26553I

И 3 О БР ЕТЕН ИЯ

К АВТОРСКОМУ СЗМДЕТЕЛЬСТВУ

Союз Советскил

СоциалистическиМ

Респтблик

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.Х1,1967 (№ 1195074j26-25) Кл. 42L, 1/03 с присоединением заявки ¹â€”

Приоритет

Опубликовано 09.lll.1970. Бюллетень № 10

Дата опубликования описания 10Х11.1970

МПК G Oln

УДК 532.14 (088.8) Комитет по делам иаобретеиий и открытий при Сосете Мииистрсв

СССР

Авторы изобретения еке

h"- - - ""

В. В. Лавров, A Д, Нестеров, В. О, Обменин и Е. 3.

„р ГАТ VTHO1 Ряттсгси 1

Заявитель Всесоюзный научно-исследовательский и экспериментальноский институт продовольственного машиностроени

АВТОМАТИЧЕСКИЙ ПЛОТНОМЕР С ТЕМПЕРАТУРНОЙ

ПОПРАВКОЙ

Изобретение относится к приборам для определения плотности жидкостей и мелкодисперсных суспензий в пищевой промышленност,и.

Известен автоматический плотномер с температурной поправкой в виде системы из двух мембранных блоков, полости которых соединены трубкой через вставленный в нее дроссель для сглаживания возмущений от гидравлических ударов в измерительной камере и заполнены эталонной жидкостью.

Однако извесIHbIH плотномер нельзя использовать для измерения плотности загрязненных жидкостей, суспензий, а также жидкостей, выделяющих кристаллы и образующих пленки при соприкосновении с воздухом, так как в этих случаях забиваются гофры сильфона, что приводит к недопустимым погрешностям в показаниях прибора вследствие увеличения жесткости сильфона.

Целью настоящего изобретения является повышение точности измерения, т. е. исключение возможности забивания сильфона и измерительной камеры плотномера осадками проверяемой жидкости, а также предохранение чувствительных элементов датчика от тидравлических ударов.

Предлагаемый плотномер отличается тем, что его корпус выполнен в виде трех отделений, одно из которых цилиндрическое с тангенциальным вводом измеряемой жидкости, друroe — измерительная камера чувствительного элемента и третье — круглый усеченный конус, соосный с цилиндрическим отделением, а сильфон узла вывода из области высокого

5 давления помещен в полость, заполненную эталонной жидкостью.

Плотномер изображен на чертеже.

Корпус плотномера состоит из трех отделений, одно из которых представляет собой вер10 тпкальпо установленный цилиндр 1 с тангенциально расположенным вводным патрубком 2 в верхней части. Другое отделение — измерительная камера,8, в которой помещены чувствительный элемент 4 датчика и мембраны 5.

15 Полость чувствительного элемента заполнена эталонной жидкостью, в которой расположен сильфон 6 узла вывода из области высокого давления. Отверстие 7 измерительной камеры регулируется с помощью винта 8. Основание

20 корпуса представляет собой соединенный с цилиндрическим отделением соосный с ним усеченный конус 9. Нижние основания первого и второго отделений корпуса плотномера не выступают за пределы верхнего основания кону25 са.

Работает плотноме р следующим образом.

Основной поток измеряемой жидкости поступает через вводный патрубок в цилиндрическую часть корпуса и, благодаря тангенциаль30 ному расположению патрубка, приобретает вращательное движение по внутренним стенк ам корпус а.

265531

Предмет изобретения

Составитель T. Родителева

Редактор 8. Б. Федотов Техред Л. Я. Левина Корректор С. hlL Сигал

Заказ 176811 Тираж 480 Подн

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Через регулируемое отверсгие корпуса плотномера, измеряемая жидкость попадает во второе отделение и, проходя его сверху вниз, омывает мембраны датчика, после чего:поступает в третье отделение корпуса, из которого удаляется на последующие технологические операции.

Автоматический плотномер с температурной поправкой, содержащий измеритель мембранного типа, пневмосиловой преобразователь и сильфон узла вывода, отличи)ощийся тем, что, с целью повышения точности измерения, корпус плотномера выполнен в виде трех отделений, одно из которых цилиндрическое, с тангепциальным вводом измеряемой жидкости, другое — измерительная, камера чувствительного элемента и третье — круглый усеченный конус, соосный с цилиндриче"ким отделением, а сильфон узла вывода из области высокого давления помещен в полость, заполненную эталонной жидкостью.
