Реферат

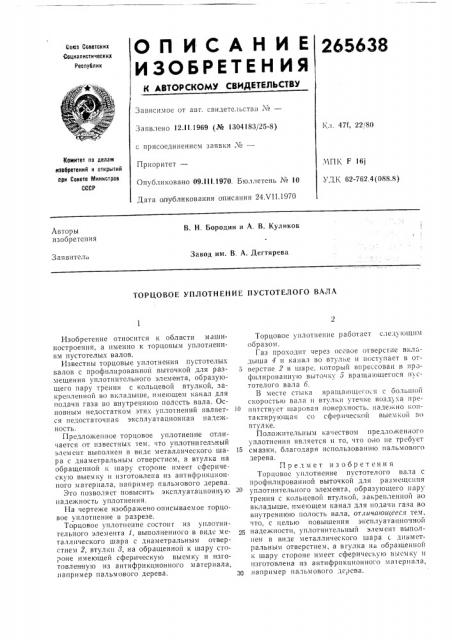

ОГ1ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!ос Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.11.1969 (№ 1304183/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 09.111.1970. Бюллетень № 10

Дата опубликования описания 24.Ч11.1970

Кл. 47f, 22!80

Комитет по делам ивобретений и открытий тгри Совете Министров

СССР.ЧПК F 161

УДК 62-762.4(088.8) В. Н. Бородин и А. В. Куликов

Авторы изобретения

Завод им, В. А. Дегтярева

3аявител, ТОРЦОВОЕ УПЛОТНЕНИЕ ПУСТОТЕЛОГО ВАЛА

Изобретение относится к области машиностроения, а именно к торцовым уплотнени51м пустотелых валов.

Известны торцовые уплотнения пустотелых ьалов с профилированноц выгочкой для размещения уплотнительного элемента, образующего пару трения с кольцевой втулкой, закрепленной во вкладыше, имеющем канал для подачи газа во внутренню!о полость вала. Основным недостатком этих уплотнений является недостаточная эксплуатационная надежность.

Предложенное торцовое уплотнение отличается от известных тем, что уплотнигельный элемент выполнен в виде металлического шара с диаметральным отверстием, а втулка на обращенной к шару стороне имеет сферическую выемку и изготовлена из антифрцкционного материала, например пальмового дерева.

3То позволяет повысить эксплуатационную надежность уплотнения.

Г(а чертеже изображено описываемое торцовое уплотнение в разрезе.

Торцовое уплотнение состоит из уплотнительного элемента г, выполненного в виде металлического шара с диаметральным отверстием 2, втулки 3, на обращенной к шару сТороне имеющей сферическую выемку и изготовленную из антифрикционного материала, например пальмового дерева.

Торцовое уплотнение работает сг!ед ющцм образом.

Газ проходит через осевое отверст ге вкл дыша 4 ц канал во втулке и поступ-ет в от5 верстпе 2 в шаре, который впрессовац в профилпрованнуlo выточку б вращающегося пicтотелого вала б.

В месте стыка вращающего я с большой скорость!о вала ll втулки утечкс B03д ха пре10 пятствует шаровая поверхность, надежно контактирующая со сферической выемкой во втул «е.

Положительным качеством предложенного уплотнения является и то, что оно це грсбует

1ь смазки, благодаря использованию пальмового дерева.

Предмет изобретения

Торцовос уплотнение пустотелого вала с профилированной выточкой для размещения уплотнптельного элемента, образующего пару трения с кольцевой Втулкой, закрепленно!1 во вкладыше, имеющем канал для подачи газа во внутреннюю полость вала, от гггчагосггеесл тем, ITo, с целью повышения эксплуата!1ио.гной надежности, уплoTHèòåëüíüø элемент выполнен в виде металлического Е13р3 с диаметральным отверстием, а вгулка на обращенной к шару стороне имеет сферичес1,у!О выемку ц изготовлена из антифрпкционногo магериала, З0 например пальмового дерева.
