Реферат

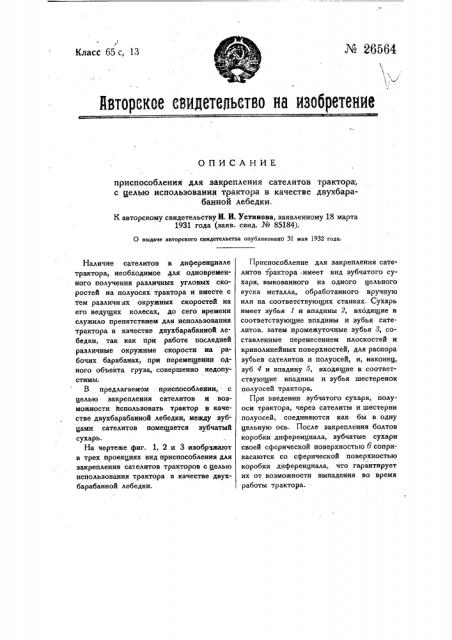

(Класс 65 с, 13 № Я564 йвторекое евидетельетво as ивобретение

ОПИСАНИЕ приспособления для закрепления сателитов трактора; с целью использования трактора в качестве двухбарабанной лебедки.

К авторскому свидетельству И. И. Устинова, заявленному 18 марта

1931 года (заяв. свид. № 85184).

О выдаче авторского свидетельства опубликовано 31 мая 1932 года.

Наличие сателитов в диференциале трактора, необходимое для одновременного получения различных угловых скоростей на полуосях трактора и вместе с тем различных окружных скоростей на его ведущих колесах, до сего времени служило препятствием для использования трактора в качестве двухбарабанной лебедки, так как при работе последней различные окружные скорости на рабочих барабанах, при перемещении одного объекта груза, совершенно недопустимы.

В предлагаемом - приспособлении, с целью закрепления сателитов и возможности йспользовать трактор в качестве двухбарабанной лебедки, между зубцами сателитов помещается зубчатый сухарь.

На чертеже фиг. 1, 2 и 3 изображают в трех проекциях вид приспособления для закрепления сателитов тракторов с целью использования трактора в качестве двухбарабанной лебедки.

Приспособление для закрепления сателитов трактора.имеет вид зубчатого сухаря, выкованного из одного цельного куска металла, обработанного вручную или на соответствующих станках. Сухарь имеет зубья 1 и впадины 2, входящие в соответствующие впадины и зубья сателитов, затем промежуточные зубья 3, составленные перенесением плоскостей и криволинейных поверхностей, для распора зубьев сателитов и полуосей, и, наконец, зуб 4 и впадину 5, входящие в соответствующие впадины и зубья шестеренок полуосей трактора.

При введении зубчатого сухаря, полуоси трактора, через сателиты и шестерни полуосей, соединяются как бы в одну цельную ось. После закрепления болтов коробки диференциала, зубчатые сухари своей сферической поверхностью б соприкасаются со сферической поверхностью коробки .диференциала, что гарантирует их от возможности выпадения во время работы трактора.
