Контейнер для хранения жидкости и жидкоструйное устройство

Контейнер для хранения жидкости и жидкоструйное устройство

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к контейнеру для хранения жидкости и, в том числе, к жидкоструйному устройству.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] Струйные принтеры были широко известны в качестве одного примера жидкоструйного устройства. В струйном принтере процесс печати на печатном носителе, таком как, например, печатная бумага, может быть выполнен посредством выпуска печатной краски (чернил), которая является одним примером жидкости, из головки выброса на печатный носитель. Такой струйный принтер имеет широко известную конфигурацию, в которой печатная краска, которая накапливается в резервуаре, который является одним примером контейнера для хранения жидкости, подается в головку выброса. Для этого резервуара обеспечивается порт ввода печатной краски. Пользователь может повторно заполнить резервуар печатной краской через порт ввода печатной краски. Такой резервуар имеет широко известную конфигурацию, в которой камера хранения жидкости, в которой хранится печатная краска, и камера хранения воздуха, в которую вводится воздух, связываются друг с другом посредством связующей секции (например, см. JP-A-2012-20495 (патентный документ 1)).

ПЕРЕЧЕНЬ ПАТЕНТНОЙ ЛИТЕРАТУРЫ

[0003] PTL 1: JP 2012-20495A

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

[0004] В резервуаре, описанном в вышеупомянутом патентном документе 1, даже в случае, когда, например, печатная краска, которая находится внутри камеры хранения жидкости, вытекает на сторону камеры хранения воздуха через связующую секцию, печатная краска, которая вытекла на сторону камеры хранения воздуха, может по-прежнему накапливаться в камере хранения воздуха. Соответственно, этот резервуар способствует снижению утечки печатной краски, которая находится внутри камеры хранения жидкости, за пределы резервуара через порт выпуска воздуха. Однако в вышеописанном резервуаре, в состоянии ввода, когда печатная краска вводится в порт ввода жидкости, открытая часть на стороне камеры хранения жидкости связующей секции располагается ниже порта ввода жидкости, и по этой причине печатная краска, находящаяся внутри секции хранения жидкости, сразу поступает в связующую секцию. Затем, когда внешняя сила, такая как, например, вибрация, действует в состоянии, когда печатная краска вытекла в связующую секцию, печатная краска, находящаяся внутри связующей секции, с большей долей вероятности течет в камеру хранения воздуха. Когда печатная краска с большей долей вероятности течет в камеру хранения воздуха, увеличивается вероятность того, что печатная краска сможет вытечь из резервуара из порта выпуска воздуха. Таким образом, традиционный контейнер для хранения жидкости имеет проблему, заключающуюся в трудности уменьшения вероятности возникновения утечки жидкости.

Решение задачи

[0005] Настоящее изобретение было разработано для решения вышеописанной проблемы, по меньшей мере, частично, и может быть реализовано в виде нижеследующих способов или практических примеров.

[0006] [Практический пример 1] Контейнер для хранения жидкости отличается тем, что содержит секцию хранения жидкости, выполненную с возможностью хранения жидкости, секцию ввода жидкости, выполненную с возможностью ввода жидкости в секцию хранения жидкости, воздушную камеру, сообщающуюся с воздухом, секцию введения воздуха, связанную с воздушной камерой и выполненную с возможностью введения воздуха в воздушную камеру, связующий канал, связывающий вместе секцию хранения жидкости и воздушную камеру, и соединительный порт между секцией хранения жидкости и связующим каналом, расположенный выше порта ввода жидкости в состоянии, когда порт ввода жидкости ориентируется вверх, в направлении, пересекающемся с горизонтальным направлением, когда порт ввода жидкости определяется в качестве пересечения, в котором секция ввода жидкости и секция хранения жидкости пересекаются друг с другом.

[0007] В контейнере для хранения жидкости данного практического примера, соединительный порт между секцией хранения жидкости и связующим каналом располагается выше порта ввода жидкости, и по этой причине уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, достигнет соединительного порта. Ввиду этого, уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может поступить в связующий канал. В результате чего, уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может достичь воздушной камеры, и по этой причине может быть уменьшена вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может вытечь из контейнера для хранения жидкости через секцию введения воздуха из воздушной камеры.

[0008] [Практический пример 2] Контейнер для хранения жидкости, как было описано выше, отличается тем, что дополнительно содержит боковую стенку, которая окружает порт ввода жидкости снаружи секции хранения жидкости и выступает в наружном направлении секции хранения жидкости, и заглушку, выполненную с возможностью блокировки порта ввода жидкости, когда она вставляется в боковую стенку со стороны боковой стенки, противоположной по отношению к стороне порта ввода жидкости, секция хранения жидкости включает в себя верхнюю область, которая располагается выше порта ввода жидкости, соединительный порт обеспечивается в верхней области, а размер верхней области превышает размер заглушки, которая вставляется в боковую стенку.

[0009] В данном практическом примере размер верхней области превышает размер заглушки, которая вставляется в боковую стенку, и по этой причине, даже в случае, когда заглушка вставляется в боковую стенку в состоянии, когда, например, внутренняя часть боковой стенки заполнена жидкостью, жидкость, которая прижимается к внутренней части секции хранения жидкости с заглушкой, может по-прежнему накапливаться в верхней области. В результате чего, уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, достигнет соединительного порта, даже в конфигурации, имеющей заглушку, и по этой причине предоставляется возможность уменьшить вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может вытечь из контейнера для хранения жидкости через секцию введения воздуха из воздушной камеры.

[0010] [Практический пример 3] Контейнер для хранения жидкости отличается тем, что содержит секцию хранения жидкости, выполненную с возможностью хранения жидкости, секцию ввода жидкости, выполненную с возможностью ввода жидкости в секцию хранения жидкости, воздушную камеру, сообщающуюся с воздухом, секцию введения воздуха, связанную с воздушной камерой и выполненную с возможностью введения воздуха в воздушную камеру, и связующий канал, связывающий вместе секцию хранения жидкости и воздушную камеру, причем, по меньшей мере, часть секции хранения жидкости является оптически прозрачной, метка, указывающая верхний предел для количества жидкости, находящейся внутри секции хранения жидкости, обеспечивается в оптически прозрачной области секции хранения жидкости, и соединительный порт между секцией хранения жидкости и связующим каналом, располагается выше метки в состоянии, когда порт ввода жидкости ориентируется вверх, в направлении, пересекающемся с горизонтальным направлением, когда порт ввода жидкости определяется в качестве пересечения, в котором секция ввода жидкости и секция хранения жидкости пересекаются друг с другом.

[0011] В контейнере для хранения жидкости данного практического примера, соединительный порт между секцией хранения жидкости и связующим каналом располагается выше метки, указывающей верхний предел для количества жидкости, и по этой причине уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, достигнет соединительного порта. Ввиду этого, уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может поступить в связующий канал. В результате чего, уменьшается вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может достичь воздушной камеры, и по этой причине может быть уменьшена вероятность того, что жидкость, находящаяся внутри секции хранения жидкости, может вытечь из контейнера для хранения жидкости через секцию введения воздуха из воздушной камеры.

[0012] [Практический пример 4] Контейнер для хранения жидкости, как было описано выше, отличается тем, что дополнительно содержит корпусный элемент, имеющий канавку и нишу, сообщающуюся с канавкой, и листовой элемент, покрывающий канавку и нишу для герметизации канавки и ниши, причем, по меньшей мере, часть связующего канала формируется из пространства, окружаемого канавкой и листовым элементом, и, по меньшей мере, часть секции хранения жидкости формируется из пространства, окружаемого нишей и листовым элементом.

[0013] В данном практическом примере, по меньшей мере, часть связующего канала может быть сконфигурирована с использованием корпусного элемента и листового элемента, в качестве, по меньшей мере, части секции хранения жидкости.

[0014] [Практический пример 5] Контейнер для хранения жидкости, как было описано выше, отличается тем, что внутри ниши обеспечивается ребро, которое является выпуклым к стороне листового элемента.

[0015] В данном практическом примере ребро обеспечивается внутри ниши, и по этой причине удобно использовать ребро для регулировки деформации листового элемента, когда листовой элемент деформируется внутрь ниши.

[0016] [Практический пример 6] Контейнер для хранения жидкости, как было описано выше, отличается тем, что листовой элемент соединяется с ребром.

[0017] В данном практическом примере листовой элемент соединяется с ребром, и по этой причине легко регулировать деформацию листового элемента к стороне, являющейся противоположной по отношению к стороне корпусного элемента.

[0018] [Практический пример 7] Контейнер для хранения жидкости, как было описано выше, отличается тем, что ниша имеет две внутренние стенки, которые обращены друг к другу через ребро, при этом интервал между ребром и одной внутренней стенкой из двух внутренних стенок равен интервалу между ребром и другой внутренней стенкой из двух внутренних стенок.

[0019] В данном практическом примере деформация листового элемента одинаково легко регулируется как между ребром и одной внутренней стенкой, так и между ребром и другой внутренней стенкой.

[0020] [Практический пример 8] Контейнер для хранения жидкости, как было описано выше, отличается тем, что ниша имеет две внутренние стенки, которые обращены друг к другу, внутри ниши обеспечивается множество ребер, которые выровнены вдоль направления, в котором две внутренние стенки обращены друг к другу, при этом интервал между одной внутренней стенкой из двух внутренних стенок и ребром, которое находится рядом с упомянутой одной внутренней стенкой в упомянутом направлении, интервал между другой внутренней стенкой из двух внутренних стенок и ребром, которое находится рядом с упомянутой другой внутренней стенкой в упомянутом направлении, и интервал между двумя ребрами, которые находятся рядом в упомянутом направлении, равны друг другу.

[0021] В данном практическом примере деформация листового элемента легко регулируется в равной степени между одной внутренней стенкой и ребром, находящимся рядом с этой внутренней стенкой, между другой внутренней стенкой и ребром, находящимся рядом с этой внутренней стенкой, и между двумя ребрами, которые находятся рядом друг с другом.

[0022] [Практический пример 9] Контейнер для хранения жидкости, как было описано выше, отличается тем, что воздушная камера располагается выше секции хранения жидкости, при этом часть связующего канала располагается выше воздушной камеры в упомянутом состоянии.

[0023] В данном практическом примере воздушная камера располагается выше секции хранения жидкости и часть связующего канала располагается выше воздушной камеры, и по этой причине уменьшается вероятность того, что жидкость, которая поступает в связующий канал из секции хранения жидкости, поднимется выше воздушной камеры, вследствие действия силы тяжести. Ввиду этого, уменьшается вероятность того, что жидкость, которая поступает в связующий канал из секции хранения жидкости, достигнет воздушной камеры. В результате чего, легче предотвратить утечку жидкости, которая вытекает из секции хранения жидкости в связующий канал, из контейнера для хранения жидкости.

[0024] [Практический пример 10] Контейнер для хранения жидкости, как было описано выше, отличается тем, что связующий канал включает в себя первую часть и вторую часть, где первая часть и вторая часть располагаются на противоположных друг другу сторонах через воздушную камеру в горизонтальном направлении в упомянутом состоянии.

[0025] В данном практическом примере маршрут связующего канала может быть удлинен посредством использования пространства, окружающего воздушную камеру, и формирования связующего канала таким образом, чтобы он проходил вокруг воздушной камеры.

[0026] [Практический пример 11] Жидкоструйное устройство отличается тем, что содержит первый корпус, блок механизма, включающий в себя часть механизма, покрытую посредством первого корпуса и выполненную с возможностью выполнения операции печати, второй корпус, связанный с первым корпусом, и множество контейнеров для хранения жидкости. Множество контейнеров для хранения жидкости покрываются посредством второго корпуса и являются выполненными с возможностью подачи жидкости в секцию печати блока механизма через подающие трубки.

[0027] В жидкоструйном устройстве данного практического примера множество контейнеров для хранения жидкости располагаются внутри одного второго корпуса, и по этой причине может быть уменьшено любое изменение, такое как, например, по высоте соединительного порта между секцией хранения жидкости и связующим каналом во множестве контейнеров для хранения жидкости. В результате этого, даже в случае использования множества контейнеров для хранения жидкости, можно обеспечить все контейнеры для хранения жидкости с уменьшением вероятности того, что жидкость вытечет из контейнеров для хранения жидкости через секции введения воздуха.

[0028] [Практический пример 12] Жидкоструйное устройство отличается тем, что содержит корпус, блок механизма, включающий в себя часть механизма, покрытую посредством корпуса и выполненную с возможностью выполнения операции печати, и множество контейнеров для хранения жидкости. Множество контейнеров для хранения жидкости покрываются посредством корпуса и являются выполненными с возможностью подачи жидкости в секцию печати блока механизма через подающие трубки.

[0029] В жидкоструйном устройстве данного практического примера множество контейнеров для хранения жидкости располагаются внутри одного корпуса, и по этой причине может быть уменьшено любое изменение, такое как, например, по высоте соединительного порта между секцией хранения жидкости и связующим каналом во множестве контейнеров для хранения жидкости. В результате чего, даже в случае использования множества контейнеров для хранения жидкости, можно обеспечить все контейнеры для хранения жидкости с уменьшением вероятности того, что жидкость вытечет из контейнеров для хранения жидкости через секции введения воздуха.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0030]

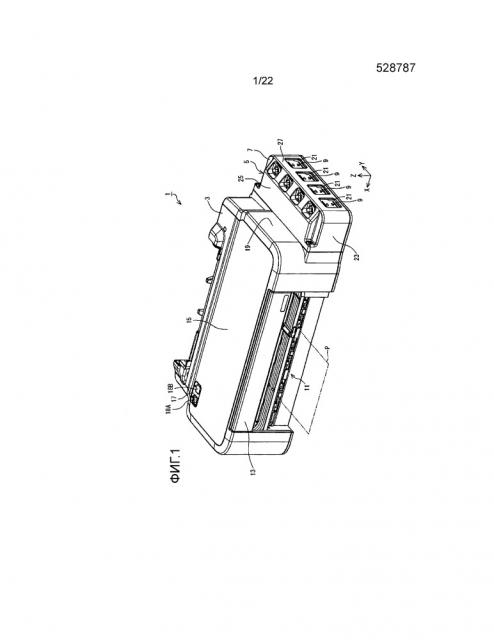

Фиг. 1 изображает общий вид, демонстрирующий принтер в настоящих вариантах осуществления;

Фиг. 2 изображает общий вид, демонстрирующий принтер в настоящих вариантах осуществления;

Фиг. 3 изображает общий вид, демонстрирующий блок механизма принтера в настоящих вариантах осуществления;

Фиг. 4 изображает развернутый общий вид, демонстрирующий резервуар в первом варианте осуществления;

Фиг. 5 изображает вид сбоку, при просмотре резервуара в первом варианте осуществления со стороны листового элемента;

Фиг. 6 изображает общий вид, демонстрирующий корпус в первом варианте осуществления;

Фиг. 7 изображает вид в поперечном разрезе секции ввода печатной краски, порта подачи и порта воздушного сообщения в настоящих вариантах осуществления, выполненном в плоскости XZ;

Фиг. 8 изображает вид сбоку, при просмотре резервуара в первом варианте осуществления со стороны листового элемента;

Фиг. 9 изображает вид сбоку, при просмотре резервуара в первом варианте осуществления со стороны листового элемента;

Фиг. 10А и 10B изображают виды в поперечном разрезе первой буферной камеры в первом варианте осуществления, выполненном в плоскости YZ;

Фиг. 11А и 11B изображают виды в поперечном разрезе, демонстрирующие другой пример первой буферной камеры в первом варианте осуществления;

Фиг. 12 изображает развернутый общий вид, демонстрирующий резервуар во втором варианте осуществления;

Фиг. 13 изображает вид сбоку, при просмотре резервуара во втором варианте осуществления со стороны листового элемента;

Фиг. 14 изображает общий вид, демонстрирующий корпус во втором варианте осуществления;

Фиг. 15 изображает вид сбоку, при просмотре резервуара во втором варианте осуществления со стороны листового элемента;

Фиг. 16 изображает увеличенный вид секции А, изображенной на Фиг. 15;

Фиг. 17 изображает вид сбоку, при просмотре резервуара во втором варианте осуществления со стороны листового элемента;

Фиг. 18 изображает вид сбоку, при просмотре резервуара во втором варианте осуществления со стороны листового элемента;

Фиг. 19 изображает общий вид, демонстрирующий многофункциональное периферийное устройство в настоящих вариантах осуществления;

Фиг. 20 изображает общий вид, демонстрирующий многофункциональное периферийное устройство в настоящих вариантах осуществления;

Фиг. 21 изображает общий вид, демонстрирующий принтер в настоящих вариантах осуществления; и

Фиг. 22 изображает общий вид, демонстрирующий блок механизма принтера в настоящих вариантах осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0031] Далее варианты осуществления будут описаны со ссылкой на прилагаемые чертежи, с использованием примера струйного принтера (далее называемого принтером), который является одним примером жидкоструйного устройства. На каждом чертеже могут присутствовать ситуации, когда масштабные размеры конфигураций и элементов изменяются, чтобы сделать соответствующие конфигурации достаточно большими для распознавания.

[0032] Принтер 1 в настоящих вариантах осуществления, как изображено на Фиг. 1, имеет первый корпус 3 и блок 5 резервуара. Принтер 1 может выполнять печать на печатном носителе P печатной бумаги и т.п. с использованием печатной краски, которая является одним примером жидкости. Блок 5 резервуара имеет второй корпус 7, который является одним примером корпусного элемента, и множество (два или более) резервуаров 9. Первый корпус 3 и второй корпус 7 формируют внешнюю оболочку принтера 1. В данном случае, на Фиг. 1 присутствуют оси XYZ, которые являются координатными осями, ортогональными по отношению друг к другу. Кроме того, оси XYZ при необходимости используются на последовательно представленных чертежах. На каждой из осей XYZ ориентация стрелки демонстрирует положительное направление (прямое направление), а противоположная ориентация по отношению к ориентации стрелки демонстрирует отрицательное направление (обратное направление). При использовании принтера 1, принтер 1 располагается на горизонтальной плоскости, которая определяется посредством направления оси X и направления оси Y. При использовании принтера 1, направление оси Z является направлением, ортогональным по отношению к горизонтальной плоскости, а (-)направление оси Z является вертикально нисходящим.

[0033] В первом корпусе 3 хранится блок 10 механизма (Фиг. 3) принтера 1. Блок 10 механизма является частью механизма для выполнения операции печати в принтере 1. Далее будет представлено более подробное описание блока 10 механизма. Множество резервуаров 9 хранятся внутри второго корпуса 7, как изображено на Фиг. 1, при этом каждый из множества резервуаров 9 хранит печатную краску, которая подается для печати. В настоящих вариантах осуществления обеспечивается четыре резервуара 9. В каждом из четырех резервуарах 9 находится печатная краска разных типов. В настоящих вариантах осуществления используется печатная краска четырех типов, а именно, черная, желтая, пурпурная и голубая. Обеспечивается резервуар 9, который хранит черную печатную краску, резервуар 9, который хранит желтую печатную краску, резервуар 9, который хранит пурпурную печатную краску, и резервуар 9, который хранит голубую печатную краску. В принтере 1 обеспечивается множество резервуаров 9 за пределами первого корпуса 3. Ввиду этого, в принтере 1 множество резервуаров 9 не встраиваются в первый корпус 3, который покрывает блок 10 механизма.

[0034] Также в принтере 1 обеспечивается секция 11 выгрузки бумаги. В принтере 1 печатный носитель P выгружается из секции 11 выгрузки бумаги. В принтере 1 поверхность, на которой обеспечена секция 11 выгрузки бумаги, называется передней поверхностью 13. Принтер 1 также имеет панель 17 управления на верхней поверхности 15, которая пересекает переднюю поверхность 13. На панели 17 управления обеспечивается кнопка 18А питания, другая операционная кнопка 18B, и т.п. Блок 5 резервуара обеспечивается на боковой секции 19, которая пересекает переднюю поверхность 13 и верхнюю поверхность 15 в первом корпусе 3. Оконные секции 21 обеспечиваются во втором корпусе 7. Оконные секции 21 обеспечиваются на боковой секции 27, которая пересекается с передней поверхностью 23 и верхней поверхностью 25 во втором корпусе 7. Оконные секции 21 являются оптически прозрачными. Вышеописанные четыре резервуара 9 обеспечиваются в позициях, перекрываемых оконными секциями 21. Ввиду этого, оператор, который работает с принтером 1, может визуально контролировать четыре резервуара 9 через оконные секции 21.

[0035] В настоящих вариантах осуществления участки каждого из резервуаров 9, которые обращены к оконным секциям 21, являются оптически прозрачными. Находящуюся внутри резервуаров 9 печатную краску можно визуально контролировать через оптически прозрачные участки каждого из резервуаров 9. Соответственно, визуальный контроль четырех резервуаров 9 через оконные секции 21 позволяет оператору визуально контролировать количество печатной краски, которая находится в каждом из резервуаров 9. Каждый из резервуаров 9, на участках, которые обращены к оконным секциям 21, снабжается меткой 28 верхнего предела, указывающей верхний предел для количества печатной краски, и меткой 29 нижнего предела, указывающей нижний предел для количества печатной краски. Оператор может использовать метки 28 верхнего предела и метки 29 нижнего предела в качестве контрольных точек для определения количества печатной краски, которая находится в каждом из резервуаров 9. При этом, первый корпус 3 и второй корпус 7 являются отдельными корпусами. Ввиду этого, в настоящих вариантах осуществления второй корпус 7 может быть отделен от первого корпуса 3, как изображено на Фиг. 2. Второй корпус 7 соединяется с первым корпусом 3 посредством крепежных винтов 31. Кроме того, как изображено на Фиг. 2, второй корпус 7, по меньшей мере, частично покрывает четыре (два или более) резервуара 9, например, своими передними поверхностями, верхними поверхностями и боковыми поверхностями.

[0036] Принтер 1 имеет секцию 41 печати и подающие трубки 43, как изображено на Фиг. 3, которая изображает общий вид, демонстрирующий блок 10 механизма. Секция 41 печати имеет каретку 45, печатающую головку 47 и четыре передающих блока 49. Печатающая головка 47 крепится на каретку 45, равно как и передающие блоки 49. Подающие трубки 43 являются гибкими и обеспечиваются между резервуарами 9 и передающими блоками 49. Находящаяся внутри резервуаров 9 печатная краска отравляется в передающие блоки 49 через подающие трубки 43. Передающие блоки 49 передают печатающей головке 47 печатную краску, которая поступает из резервуаров 9 через подающие трубки 43. Печатающая головка 47 выгружает поданную печатную краску в виде капель печатной краски.

[0037] Принтер 1 также имеет механизм перемещения носителя (не изображен) и механизм перемещения головки (не изображен). Механизм перемещения перемещает печатный носитель P вдоль направления оси Y посредством приведения в действие транспортирующего валика 51 с использованием энергии, поступающей от двигателя (не изображен). Механизм перемещения головки перемещает каретку 45 вдоль направления оси X с использованием перемещающей энергии, поступающей от двигателя 53 на каретку 45 через ремень 55 синхронизации. Печатающая головка 47 крепится на каретку 45. Ввиду этого, печатающая головка 47 может быть перемещена в направлении оси X с помощью каретки 45, посредством механизма перемещения головки. Печатающая головка 47 поддерживается посредством каретки 45 в состоянии, в котором она обращена к печатному носителю P. Печатная краска выгружается из печатающей головки 47 наряду с изменением относительной позиции печатающей головки 47 по отношению к печатному носителю P, посредством механизма перемещения носителя и механизма перемещения головки, в результате чего выполняется печать на печатном носителе P.

[0038] Далее будут описаны разные варианты осуществления резервуаров 9. Для проведения различий между разными вариантами осуществления резервуаров 9, которые будут описаны ниже, к ссылочной позиции для резервуаров 9, для каждого из вариантов осуществления, должны быть приставлены разные буквенные символы.

ПЕРВЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ

[0039] Далее, в качестве первого варианта осуществления, будет описан резервуар 9А. Как изображено на Фиг. 4, резервуар 9А имеет корпус 61, который является одним примером основной части резервуара, и листовой элемент 63. Корпус 61 изготавливается, например, из синтетической смолы, такой как, например, полиамид (нейлон) или полипропилен. Листовой элемент 63 изготавливается из синтетической смолы (например, из полиамида (нейлона), полипропилена, и т.п.) в виде пленки, и является гибким. В настоящем варианте осуществления листовой элемент 63 является оптически прозрачным. Резервуар 9А имеет конфигурацию, в которой корпус 61 соединяется с листовым элементом 63. В корпусе 61 обеспечиваются соединительные секции 64. Фиг. 4 изображает соединительные секции 64 с использованием штриховки для лучшей демонстрации конфигурации. Листовой элемент 63 соединяется с соединительными секциями 64 корпуса 61. В настоящем варианте осуществления корпус 61 соединяется с листовым элементом 63 посредством сварки.

[0040] Резервуар 9А, как изображено на Фиг. 5, имеет секцию 65 хранения и связующую секцию 67. Связующая секция 67 имеет первую воздушную камеру 68, вторую воздушную камеру 69, первый связующий канал 71, третью воздушную камеру 72, второй связующий канал 73, первую буферную камеру 74 и вторую буферную камеру 75. В резервуаре 9А печатная краска хранится внутри секции 65 хранения. Фиг. 5 изображает состояние, когда резервуар 9A просматривается со стороны листового элемента 63, а также изображает корпус 61 с промежуточным листовым элементом 63. Секция 65 хранения, первая воздушная камера 68, вторая воздушная камера 69, первый связующий канал 71, третья воздушная камера 72 и второй связующий канал 73 отделяются друг от друга посредством соединительных секций 64. Первая буферная камера 74 и вторая буферная камера 75 обеспечиваются внутри второго связующего канала 73.

[0041] Корпус 61 имеет первую стенку 81, вторую стенку 82, третью стенку 83, четвертую стенку 84, пятую стенку 85, шестую стенку 86, седьмую стенку 87 и восьмую стенку 88. На стороне пятой стенки 85, противоположной по отношению к стороне секции 65 хранения, располагается первая воздушная камера 68, вторая воздушная камера 69, первый связующий канал 71 и третья воздушная камера 72. Если посмотреть на первую стенку 81 на виде сверху со стороны листового элемента 63, то секция 65 хранения окружается посредством второй стенки 82, третьей стенки 83, четвертой стенки 84 и пятой стенки 85.

[0042] Если посмотреть на первую стенку 81 на виде сверху со стороны листового элемента 63, то первая воздушная камера 68, вторая воздушная камера 69, первый связующий канал 71 и третья воздушная камера 72 окружаются посредством пятой стенки 85, шестой стенки 86, седьмой стенки 87 и восьмой стенки 88. Первая стенка 81 секции 65 хранения и первая стенка 81 первой воздушной камеры 68, второй воздушной камеры 69 и третьей воздушной камеры 72 являются одной стенкой. Иначе говоря, в настоящем варианте осуществления первая стенка 81 является общей для секции 65 хранения, первой воздушной камеры 68, второй воздушной камеры 69 и третьей воздушной камеры 72.

[0043] Вторая стенка 82, третья стенка 83, четвертая стенка 84 и пятая стенка 85 пересекают первую стенку 81, как изображено на Фиг. 6. Вторая стенка 82 и третья стенка 83 обеспечиваются в позициях, которые обращены друг к другу через первую стенку 81 в направлении оси X. Четвертая стенка 84 и пятая стенка 85 обеспечиваются в позициях, которые обращены друг к другу через первую стенку 81 в направлении оси Z. Вторая стенка 82 пересекается с четвертой стенкой 84 и пятой стенкой 85. Третья стенка 83 также пересекается с четвертой стенкой 84 и пятой стенкой 85.

[0044] Вторая стенка 82, третья стенка 83, четвертая стенка 84 и пятая стенка 85 выступают в (+)направлении оси Y из первой стенки 81. Вследствие этого, поскольку первая стенка 81 является основной стенкой, ниша 91 формируется из второй стенки 82, третьей стенки 83, четвертой стенки 84 и пятой стенки 85, которые выступают в (+)направлении оси Y из основной стенки. Ниша 91 конфигурируется с использованием такой ориентации, чтобы она являлась вогнутой в (-)направлении оси Y. Ниша 91 формирует открытую часть, проходящую в (+)направлении оси Y, то есть, к стороне листового элемента 63 (Фиг. 4). Иначе говоря, ниша 91 обеспечивается с использованием такой ориентации, чтобы она являлась вогнутой в (-)направлении оси Y, то есть, к стороне, противоположной по отношению к стороне листового элемента 63 (Фиг. 4). Когда листовой элемент 63 соединяется с корпусом 61, ниша 91 закрывается посредством листового элемента 63, тем самым формируя секцию 65 хранения. Стенки 81 - 88 с первой по восьмую не ограничиваются тем, что они являются плоскими стенками, они также могут являться стенками, которые имеют неровности.

[0045] Шестая стенка 86 выступает из пятой стенки 85 к стороне пятой стенки 85, противоположной по отношению к стороне четвертой стенки 84, то есть, в (+)направлении оси Z к стороне пятой стенки 85, как изображено на Фиг. 5. Седьмая стенка 87 выступает из пятой стенки 85 к стороне пятой стенки 85, противоположной по отношению к стороне четвертой стенки 84, то есть, в (+)направлении оси Z к стороне пятой стенки 85. Шестая стенка 86 и седьмая стенка 87 обеспечиваются в позициях, которые обращены друг к другу через первую воздушную камеру 68, вторую воздушную камеру 69, первый связующий канал 71 и третью воздушную камеру 72, в направлении оси X. Восьмая стенка 88 обеспечивается в позиции, которая обращена к пятой стенке 85 через первую воздушную камеру 68, вторую воздушную камеру 69, первый связующий канал 71 и третью воздушную камеру 72, в направлении оси Z. Шестая стенка 86 пересекается с пятой стенкой 85 и восьмой стенкой 88. Седьмая стенка 87 также пересекается с пятой стенкой 85 и восьмой стенкой 88.

[0046] Между пятой стенкой 85 и восьмой стенкой 88 обеспечивается девятая стенка 93, посредством которой первая воздушная камера 68 и вторая воздушная камера 69 разделяются в направлении оси Z. Кроме того, между шестой стенкой 86 и седьмой стенкой 87 обеспечивается десятая стенка 94 и одиннадцатая стенка 95. Посредством десятой стенки 94 и одиннадцатой стенки 95 между первой воздушной камерой 68, второй воздушной камерой 69 и третьей воздушной камерой 72 формируется разделение в направлении оси X. Десятая стенка 94 обеспечивается ближе к стороне седьмой стенки 87, чем шестая стенка 86, и обращена к шестой стенке 86. Одиннадцатая стенка 95 обеспечивается ближе к стороне шестой стенки 86, чем седьмая стенка 87, и обращена к седьмой стенке 87. Одиннадцатая стенка 95 обеспечивается ближе к стороне седьмой стенки 87, чем десятая стенка 94.

[0047] Шестая стенка 86, седьмая стенка 87, восьмая стенка 88, девятая стенка 93, десятая стенка 94 и одиннадцатая стенка 95 выступают в (+)направлении оси Y из первой стенки 81, как изображено на Фиг. 6. Шестая стенка 86, девятая стенка 93, десятая стенка 94 и восьмая стенка 88, которые выступают в (+)направлении оси Y из первой стенки 81, совместно формируют нишу 97. Шестая стенка 86, пятая стенка 85, десятая стенка 94 и девятая стенка 93, которые выступают в (+)направлении оси Y из первой стенки 81, совместно формируют нишу 98. Пятая стенка 85, седьмая стенка 87, восьмая стенка 88 и одиннадцатая стенка 95, которые выступают в (+)направлении оси Y из первой стенки 81, совместно формируют нишу 99.

[0048] Каждая из ниш 97, 98 и 99 формирует открытую часть, ориентированную в (+)направлении оси Y, то есть, к стороне листового элемента 63 (Фиг. 4). Иначе говоря, ниша 97, ниша 98 и ниша 99 обеспечиваются с использованием такой ориентации, чтобы она являлась вогнутой в (-)направлении оси Y, то есть, к стороне, противоположной по отношению к стороне листового элемента 63 (Фиг. 4). Впоследствии, когда листовой элемент 63 соединяется с корпусом 61, ниша 97 закрывается посредством листового элемента 63, тем самым формируя первую воздушную камеру 68. Кроме того, когда листовой элемент 63 соединяется с корпусом 61, ниша 98 закрывается посредством листового элемента 63, тем самым формируя вторую воздушную камеру 69, при этом ниша 99 закрывается посредством листового элемента 63, тем самым формируя третью воздушную камеру 72. Размеры, на которые стенки 82 - 88 со второй по восьмую и стенки 93 - 95 с девятой по одиннадцатую выступают из первой стенки 81, задаются таким образом, чтобы они являлись равными друг другу.

[0049] Вторая стенка 82 и шестая стенка 86 имеют ступенчатое различие в направлении оси X. Вторая стенка 82 располагается ближе к стороне третьей стенки 83, чем шестая стенка 86, то есть, ближе к стороне в (-)направлении оси X, чем шестая стенка 86. Третья стенка 83 и седьмая стенка 87 имеют ступенчатое различие в направлении оси X. Седьмая стенка 87 располагается ближе к стороне второй стенки 82, чем третья стенка 83, то есть, ближе к стороне в (+)направлении оси X, чем третья стенка 83. Секция 101 ввода печатной краски обеспечивается между третьей стенкой 83 и седьмой стенкой 87 в состоянии, когда первая стенка 81 просматривается на виде сверху со стороны листового элемента 63. Секция 101 ввода печатной краски обеспечивается на пятой стенке 85.

[0050] Первый связующий канал 71 обеспечивается между десятой стенкой 94 и одиннадцатой стенкой 95, как изображено на Фиг. 5, и устанавливает связь между второй воздушной камерой 69 и третьей воздушной камерой 72. Второй связующий канал 73 обеспечивается за пределами секции 65 хранения, первой воздушной камеры 68, второй воздушной камеры 69, первого связующего канала 71 и третьей воздушной камеры 72. Второй связующий канал 73 устанавливает связь между третьей воздушной камерой 72 и секцией 65 хранения. Порт 102 сообщения обеспечивается на девятой стенке 93. Первая воздушная камера 68 и вторая воздушная камера 69 сообщаются друг с другом через порт 102 сообщения. Вторая воздушная камера 69 связывается с первым связующим каналом 71 через порт 103 сообщения. Кроме того, третья воздушная камера 72 связывается с первым связующим каналом 71 через порт 104 сообщения. Первый связующий канал 71 является извилистым. Вторая воздушная камера 69 связывается с третьей воздушной камерой 72 после окончания извилистости первого связующего канала 71.

[0051] Как изображено на Фиг. 6, в корпусе 61 обеспечивается расширенная секция 105. В расширенной секции 105 обеспечивается второй связующий канал 73. Расширенная секция 105 имеет участок 105А, который выступает к стороне в (+)направлении оси X от пятой стенки 85 вдоль границы открытой части ниши 91, в области пятой стенки 85, которая находится ближе к стороне (-)направления оси X, чем седьмая стенка 87. Участок 105А также выступает к стороне в (-)направлении оси X из седьмой стенки 87 вдоль границы открытой части ниши 99 в седьмой стенке 87. Помимо всего прочего, расширенная секция 105 имеет участок 105B, который выступает к сто
