Осветительная система, направляющая и осветительный модуль для нее

Осветительная система, направляющая и осветительный модуль для нее

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к осветительной системе, содержащей направляющую и осветительный модуль. Изобретение дополнительно относится к направляющей и осветительному модулю.

Предпосылки к созданию изобретения

В розничной торговли и в офисной среде часто применяют системы с направляющими для построения осветительной системы. Такие направляющие могут подвешиваться к потолку или утапливаться в потолок. К этим направляющим можно крепить лампы. Имеются разные типы таких направляющих. Некоторые работают от напряжения 230 В, но имеются и версии, рассчитанные на меньшее напряжение, которые позволяют использовать на направляющих лампы разных типов. Направляющая работает как проводник электричества и как средство крепления лампы. Основным преимуществом систем, основанных на направляющих, является предлагаемая ими гибкость. Эта гибкость позволяет построение инфраструктуры направляющих, которые позволяют затем помещать лампы под этой инфраструктурой направляющих, построенной в таком пространстве.

В области архитектуры и дизайна интерьера существует явная тенденция к ненавязчивости. Это подразумевает или, скорее, дает возможность возникновения тенденции к созданию в розничной торговле или в офисной среде таких ненавязчивых систем освещения. В таких средах часто используют системы направляющих, поскольку они обладают большой гибкостью. Направляющие применяют для построения базовой инфраструктуры для крепления ламп и для подачи на них электроэнергии. Такие системы имеют немного недостатков.

В самых последних системах лампы подвешиваются под направляющими. В среде розничной торговли, где часто применяют узконаправленные лампы, это значит, что к направляющей крепят много мощных ламп (3000 лм), направленных на освещаемые объекты (напр., полки или манекены). Это приводит к возникновению визуально неприятной картины: направляющая с подвешенными под ними лампами, направленными в разные стороны. Это привлекает нежелательное внимание покупателей, которое должно быть направлено на продаваемые изделия.

В существующих системах, основанных на направляющих, осветительный модуль крепится к направляющей зажимами разных типов. Крепление лампы к направляющей или движение модуля часто бывает затруднено. Для этого нужны две руки и давление ладони, чтобы закрыть или открыть зажим и все это над головой и стоя на стремянке. Более того, зажим также регулярно используется для создания электрическог7о соединения, поэтому, когда лампу перемещают, она должна быть выключена и, поэтому отсутствует обратная связь о влиянии перемещения на создаваемый эффект освещения. Такое отсутствие простоты в эксплуатации ограничивает возможность владельца магазина или дизайнера освещения настраивать освещение "на лету", поскольку они видят результат уже после настройки системы. Такая возможность была бы желательной, когда владелец магазина решит переставить мебель при обновлении магазина или когда лампу нужно заменить другой, более подходящей в изменившейся ситуации.

В известных системах на основе направляющих лампы подвешиваются под направляющей. Это затрудняет подсветку объекта, находящегося на потолке, поскольку в этом случае требуется перенаправить вверх свет направленный вниз. Кроме того, на пути света окажется сама шина, нарушая равномерность света, проецируемого на потолок.

Системы освещения на основе направляющих, имеющие пару равноудаленных электропроводных (металлических) кабелей, выступающих в роли рельсов для крепления ламп, имеют недостаток, заключающийся в том, что эти кабели не обладают жесткостью и их приходится монтировать с большим натяжением, чтобы придать им некоторую жесткость, что делает монтаж таких систем относительно сложной и трудоемкой. Кроме того, натянутые равноудаленные кабели все же подвержены вибрациям и/или раздвиганию относительно небольшими силами. Этому обычно противодействуют, соединяя равноудаленные кабели мостиками, но тогда этим мостики нужно разносить друг от друга на такое небольшое расстояние, что это существенно ухудшает возможность свободного перемещения и позиционирования осветительных модулей по такой направляющей.

Как было упомянуто выше, в области современных осветительных систем имеется потребность в повышении гибкости и легкости управления пользователем количеством, направлением и характеристиками света, излучаемого системой. В театральной среде зрители и актеры привыкли видеть множество осветительных приборов, способных направлять на сцену свет с разной интенсивностью, цветом и другими характеристиками. В коммерческой среде часто применяют регулируемые рефлекторные лампы и лампы на направляющих для освещения товаров или витрин. В офисной и жилой средах лампы на направляющих обычно применяют для на конкретную рабочую зону или для создания визуального эффекта. В тех случаях, когда внешний вид самой осветительной системы участвует в создание общей эстетики [помещения], появляются дополнительные расходы на дизайн и производство. Осветительная система, содержащая направляющую со съемным осветительным модулем и отвечающая вышеописанным требованиям, известна из US7806569. В этой известной осветительной системе осветительный модуль установлен на направляющей с помощью силы притяжения между магнитным материалом осветительного модуля и магнитным материалом направляющей так, что осветительный модуль можно устанавливать, снимать или перемещать на направляющей вручную, без применения инструментов или без постоянного электрического соединения.

Тем не менее, такая известная система имеет недостатки. Один недостаток заключается в том, что хотя такая система является гибкой, она все же трудна в регулировке для разных требований к освещению из-за наличия относительно больших магнитных сил, предназначенных для удержания осветительного модуля в фиксированном положении на направляющей. Другим недостатком такой известной осветительной системы является то, что в этой известной осветительной системе довольно трудно изменить характеристики света, излучаемого системой. Когда такая осветительная система устанавливается на фальшпотолке, осветительный модуль свешивается с направляющей и крепится к ней только магнитной силой, которая должны быть достаточно большой, чтобы осветительный модуль не отсоединился от направляющей даже при ударах. Другой недостаток этой известной осветительной системы заключается в том, что она является относительно дорогой из-за применения (относительно сильных) магнитных материалов. Наконец, недостатком этой известной осветительной системы является то, что она слишком заметна из-за осветительного модуля, выступающего из направляющей. Поскольку лампы подвешены под направляющей, сама направляющая будет находиться на пути светового потока, ухудшая равномерность освещения потолка.

Краткое описание изобретения

Целью настоящего изобретения является создание осветительной системы, относящейся к типу, описанному во вступительном абзаце, в которой по меньшей мере один из недостатков устранен. Эта цель достигается с помощью осветительного устройства, содержащего:

- направляющую, содержащую по меньшей мере первый и второй рельс, взаимно проходящие равноудаленно вдоль оси, при этом первый и второй рельсы отделены друг от друга отверстием, определяющим плоскость Р и первый рельс содержит первую электропроводную шину, а второй рельс содержит вторую электропроводную шину, при этом эти шины электрически изолированы друг от друга,

- по меньшей мере один осветительный модуль, содержащий первый и второй электрические контакты, выполненные с возможностью электрического контакта с соответствующей одной из первой и второй электропроводных шин, когда [модуль] поддерживается соответствующей несущей стороной и первого, и второго рельса, и содержащий основание, имеющее противоположные первую и вторую стороны,

- при этом осветительный модуль и направляющая свободны от взаимного наложения, что позволяет демонтировать осветительный модуль с направляющей путем смещения осветительного модуля в направлении, по существу перпендикулярном плоскости Р,

в котором осветительный модуль содержит источник света и в котором осветительный модуль является лампой и осветительный модуль содержит первое светоизлучающее окно в первой стороне и второе светоизлучающее окно во второй стороне осветительного модуля для испускания световых лучей с различными характеристиками во время работы осветительной системы,

в которой каждое из первого и второго светоизлучающих окон содержат соответствующий оптический элемент с различными оптическими характеристиками.

Комбинация направляющей и осветительного модуля, содержащего источник света дает системе по настоящему изобретению преимущество легкого изменения характеристик освещения простой заменой, поворотом или переворотом осветительного модуля. В зависимости от конфигурации осветительного модуля можно просто получить различные характеристики освещения с помощью единственного осветительного модуля. Например, когда осветительный модуль содержит источник света, можно разместить этот источник света в основании, которое может иметь по меньшей мере одно светоизлучающее окно по меньшей мере в одной из первой и второй сторон. В таких вариантах осветительный модуль считается лампой, в которой первая и/или вторая сторона осветительного модуля имеет второе светоизлучающее окно. Таким образом, можно перевернуть осветительный модуль вверх ногами (другими словами на 180° вокруг горизонтальной оси) и переключиться, например, между освещением, направленным вверх, и освещением, направленным вниз, или просто переключиться между лучами с различными характеристиками, например, между узким лучом и широким лучом, или переключится между лучом, направленным влево, и лучом, направленным вправо. Альтернативно, чтобы иметь возможность переворачивать осветительный модуль и сохранять электрический контакт с шинами, модуль может иметь контакты и на первой стороне, и на второй стороне.

Вариант осветительного модуля отличается тем, что такие разные оптические характеристики являются по меньшей мере одним параметром из группы, содержащей размер, форму, полное внутреннее отражение, преломляющие и окрашивающие свойства. Альтернативно или дополнительно, другой вариант осветительной системы отличается тем, что осветительный модуль содержит по меньшей мере два источника света и тем, что каждое из первого и второго светоизлучающего окна связано с соответствующим одним из источником света. Кроме того, размеры и формы светоизлучающего окна могут быть различными для получения разных характеристик светопропускания.

По существу направляющая проходит в плоскости, хотя возможны и слегка изогнутые не плоские направляющие, которые входят в объем настоящего изобретения. Осветительная система по настоящему изобретению является более ненавязчивую осветительную систему, сохраняя [преимущества] известных систем, основанных на направляющих и, в то же время, устраняя некоторые из недостатков известных осветительных систем с направляющими. Отверстие между двумя рельсами определяет пространство, доступное для модуля. Модуль точно входит в пространство, определенное двумя рельсами. Это позволяет интегрировать лампы с направляющей, а не подвешивать их под направляющей. Кроме того, это отверстие позволяет без помех позиционировать элементы офисной инфраструктуры, например, средства кондиционирования воздуха, средства противопожарного орошения, и датчик дыма/огня.

Такая направляющая создает пространство, позволяющая модулю излучать свет, направленный вверх, с верхней стороны модуля и излучать свет, направленный вниз с нижней стороны модуля. Можно создавать модули разных типов, которые позволяют излучать свет под углом или с возможностью перенаправления света. Поэтому такая направляющая позволяет устанавливать модули разных типов (например, для верхнего и нижнего освещения). В верхнюю и нижнюю стороны модуля можно встроить датчики с полем зрения, достигающим почти 360°. Кроме того, при необходимости, могут иметь значительно большую длину, чем традиционные лампы, поскольку они могут быть вытянуты вдоль направляющей.

В осветительной системе по настоящему изобретению осветительный модуль лежит на направляющей по существу только под действием силы тяжести, поэтому осветительный модуль можно устанавливать, снимать или перемещать по направляющей вручную без инструментов или без необходимости в постоянном электрическом соединении. Осветительный модуль и направляющая не требуют захода друг на друга для демонтажа осветительного модуля с направляющей путем смещения его в направлении, по существу перпендикулярном плоскости Р, например, в направлении, противоположном направлению силы тяжести и не имеют каких-либо блокирующих или мешающих деталей, например, соединяющих структур или упругих структур, которые требуют маневрирования или отгибания для их обхода. Такая система является гибкой и допускает простую регулировку под разные требования к освещению. Чтобы предотвратить падение осветительного модуля с направляющей рельсы, на которых лежит осветительный модуль, можно оснастить гребнями, которые препятствуют боковому движению осветительного модуля и удерживают его на шинах. Поскольку в осветительной системе по настоящему изобретению для фиксации осветительного модуля на направляющей магнитные материалы не применяются, осветительная система остается относительно недорогой, но в осветительной системе по настоящему изобретению, тем не менее, магнитные материалы могут применяться, например, для удержания осветительного модуля на рельсах, для противодействия столкновениям или слишком близкому приближению друг к другу осветительных модулей, установленных на одних и тех же шинах направляющей. Однако, поскольку модуль удерживается не исключительно магнитной силой, магнитная сила в этом случае может быть относительно небольшой, в частности, когда осветительные модули установлены на колесах и могут катиться практически без трения по рельсам/направляющей. Эта относительно небольшая магнитная сила не мешает легкому демонтажу модуля с шин.

в US210157585А1 раскрывается осветительное устройство, в котором на двух имеющих форму стержней электропроводных кабелях с помощью разрезанных цилиндров лежит осветительный модуль под действием силы тяжести.

В US2010271834А1 раскрывается осветительная система, имеющая светодиодный модуль, который контактными крыльями охватывает немного больше 180° первый и второй параллельные трубчатые электропроводные рельсы.

В US2010126090А1 раскрывается потолочная плитка, содержащая источник света и лежащая электрическими контактами на соответствующих электропроводных шинах или на решетке, и выполненная с возможностью демонтажа с решетки простым перемещением плитки в направлении, противоположном направлению силы тяжести.

Краткое описание чертежей

Далее следует более подробное описание настоящего изобретения со ссылками на схематические чертежи, на которых размеры некоторых признаков могут быть преувеличены для ясности и которые являются не ограничивающими, а лишь иллюстрирующими широкие возможности изобретения. На чертежах:

Фиг. 1 - виз снизу в перспективе первого варианта осветительной системы по изобретению.

Фиг. 2 - вид сверху в перспективе осветительной системы по фиг. 1.

Фиг. 3 - сечение некоторых профилей рельсов направляющих по изобретению.

Фиг. 4 - сечение второго варианта осветительной системы по изобретению.

Фиг. 5 - сечения третьего варианта осветительной системы по изобретению.

Фиг. 6 - волнистый вариант направляющей осветительной системы по изобретению.

Фиг. 7 - две осветительные системы, соединенные друг с другом осветительным модулем по изобретению.

Фиг. 8А-6D - два наклона двух вариантов осветительного модуля на направляющей осветительной системы по изобретению.

Фиг. 9 - разные формы световодного основания осветительного модуля по изобретению.

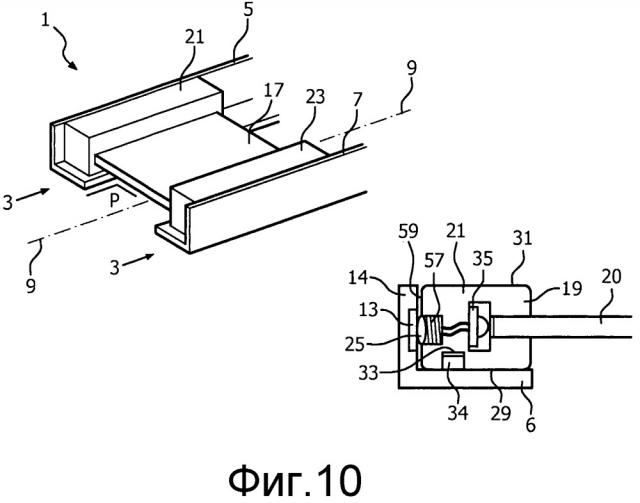

Фиг. 10 - четвертый вариант осветительного модуля по изобретению в перспективе и частично в сечении.

Фиг. 11 - вид сверху в перспективе подключенного через емкость осветительного модуля фиксировано установленного на направляющей.

Фиг. 12 - направляющая с покрытием, выполненная с возможностью емкостного переноса энергии на осветительный модуль.

Фиг. 13 - пятый вариант осветительной системы по изобретению с источниками света, расположенными в направляющей.

Фиг. 14 - деталь рельса с источниками света на плате по фиг. 13.

Фиг. 15 - вид снизу осветительного модуля с альтернативным направляющим свет основанием для использования в системе по фиг. 13.

Фиг. 16 - вариант анодной и катодной шин, расположенных в разных рельсах и вариант осветительного модуля, соединяющего эти шины.

Фиг. 17 - электрическая схема для параллельного расположения множества осветительных модулей или источников света на направляющей.

Фиг. 18А-В - сечение конструкция язычкового магнитоуправляемого контакта и датчика, расположенного в рельсе (рельсах).

Фиг. 18С - электрическая схема осветительной системы для управления различными осветительными модулями/источниками света.

Фиг. 19А-В - виды сверху и поперечные сечения двух разных светопроводящих оснований осветительного модуля.

Фиг. 20 - вид в перспективе шестого варианта осветительной системы по изобретению.

Фиг. 21 - общий вид базовой осветительной системы по настоящему изобретению.

Подробное описание предпочтительных вариантов

Далее следует общее описание настоящего изобретения и его преимущественных вариантов на основе базового общего вида на фиг. 21. В дальнейшем более подробном описании преимущественных вариантов приводятся ссылки на фиг. 1-20.

На фиг. 21 приведен схематический вид сверху основных частей системы 1 по настоящему изобретению. Эта система освещения содержит направляющую 3, содержащую первый 5 и второй 7 рельсы, проходящие параллельно друг другу вдоль продольной оси 9. Первый и второй рельсы отделены друг от друга отверстием 11, лежащим в плоскости Р, определенной параллельными первым и вторым рельсами. Если первый и второй рельсы немного изогнуты, т.е., первый и второй рельсы совместно изгибаются из плоскости вверх или вниз, то плоскость Р считается локально и повторяет кривизну первого и второго рельсов. И первый, и второй рельсы могут электрически контактировать с осветительным модулем 17, когда он установлен на направляющую. В установленном положении первая сторона осветительного модуля лежит под действием силы тяжести на направляющей и может быть демонтирована простым смещением осветительного модуля вверх, против направления 45 действия силы тяжести. Отверстие является достаточно большим, чтобы обеспечить доступ к осветительному модулю рукой снизу для подъема осветительного модуля и пропускания его сквозь отверстие и сквозь плоскость Р под направляющую.

Два рельса (которые образуют направляющую) используются не только для несения модулей, но для электрического соединения с модулями и для позиционирования модулей. Эти два рельса могут иметь такую форму, чтобы осветительный модуль "падал на место" под действием силы тяжести и наклона рельсов. Одной из форм, выполняющих такую функцию, является усеченный открытый клин. Направляющая осветительной системы является жесткой так, чтобы не деформироваться или деформироваться в пренебрежимо малой степени, т.е., в такой степени, которая не существенна для функционирования системы, под собственным весом и, кроме того, подвергается пренебрежимо малой деформации под действием нагрузки, создаваемой весом осветительных модулей.

Электрический контакт модуля для соединения с рельсами может создаваться различными способами. Например, применяя для изготовления рельсов материал с высокой электропроводностью, например, медь, питание можно подавать на модули, помещенные на рельсы, через гальваническое соединение. Можно использовать и другие механизмы подачи питания, например, емкостную передачу мощности, которая не требует гальванического соединения между рельсами и модулями. Комбинация формы деталей, которые образуют рельсы, со способностью передавать мощность сильно облегчают установку модулей, опуская их сверху или вставляя их сбоку.

Возможно применение широкого диапазона разнообразных модулей. Они могут быть выполнены как традиционные направленные вниз осветители или светильники. Однако они могут быть более сложными лампами, оптимизированными для конкретного качества света, напр., создающими цвет, текстуру или моделирующими. Кроме того, свет может участвовать в создании атмосферы пространства. Можно изготовить заранее настроенные осветительные модули с заранее подобранной оптикой, которая создает на стенах красивые, усиливающие атмосферу рисунки. В рамки возможностей также входят динамические осветительные модули, соединенные с интернетом или содержащие встроенный датчик. Благодаря легкости их замены они почти становятся "физическими световыми приложениями".

Вариант такой осветительной системы отличается тем, что осветительный модуль выполнен с возможностью прохода через плоскость Р через это отверстие. Когда направляющая смонтирована на фальшпотолке заподлицо с другими потолочными плитками, шины становятся непосредственно доступными только с одной стороны, т.е., снизу от потолка. Этот вариант осветительной системы особенно удобен, поскольку упрощается процесс добавления или замены модулей, т.е., нет необходимости временно снимать другие потолочные плитки, чтобы получить доступ к осветительной системе.

Вариант такой осветительной системы отличается тем, что осветительный модуль является по существу плоским и/или первая сторона осветительного модуля расположена по существу заподлицо с первым и вторым рельсами. Таким образом, осветительный модуль не выступает из направляющей/шин , поэтому, упрощается очистка осветительной системы. Кроме того, снижается риск случайного удара о выступающий осветительный модуль и его последующего падения с направляющей, например, когда система установлена на фальшпотолке и осветительная система и/или первая сторона осветительного модуля расположена заподлицо с потолочными плитками. Кроме того, за счет этого улучшается ненавязчивость осветительной системы.

Вариант осветительной системы отличается тем. что первый и второй электрические контакты расположены на первой стороне осветительного модуля и так, что первая и вторая электропроводные шины расположены на несущей стороне соответственного первого и второго рельсов. В стандартной установленной ориентации такого варианта системы освещения установка осветительного модуля и электрический контакт шин и модуля легко осуществляются за счет силы тяжести, что позволяет использовать очень простую конструкцию и регулировать систему. Однако такой вариант связан с риском накопления пыли на электропроводных шинах. Такое накопление пыли может отрицательно повлиять на надежность электрического контакта между электропроводными шинами и электрическими контактами на осветительном модуле. Для противодействия накоплению пыли вариант осветительной системы отличается так, что первый и второй контакты расположены на боковой поверхности, проходящей от первой стороны и, опционально, соединяющейся со второй стороной, и тем, что первая и вторая электропроводные шины установлены на рельсе у соответствующей стенки рельса, проходящей от несущей стороны нормально к плоскости Р вдоль оси. В нормальной установленной ориентации осветительной системы электропроводные шины ориентированы вертикально и менее склонны собирать пыль, что снижает риск ухудшения или нарушения электрического контакта с осветительным модулем. Чтобы еще больше повысить надежность электрического контакта между шинами и модулем, вариант осветительной системы отличается тем, что электрические контакты выполнены немного магнитными, упругими и/или упруго посаженными на основании, предпочтительно на поперечной боковой стенке основания, обращенной к соответствующему одному из первого и второго рельсов. Кроме того, когда электрические контакты расположены на боковой поверхности, осветительная система получает преимущество, заключающееся в возможности поворота осветительного модуля на 180° с сохранением электрического соединения с шинами.

Вариант осветительной системы отличается тем, что осветительный модуль содержит источник света. Эта осветительная система дополнительно может отличаться тем, что в осветительном модуле с основанием размещен источник света и осветительный модуль имеет по меньшей мере одно светоизлучающее окно в по меньшей мере одной из первой и второй сторон. В этих вариантах осветительный модуль считается лампой, при этом первая и/или вторая сторона осветительного модуля имеет второе светоизлучающее окно. Таким образом имеется возможность переворачивать осветительный модуль вверх ногами (или, другими словами переворачивать на 180° вокруг горизонтальной оси) и, таким образом, переключаться между освещением, направленным вверх и освещением, направленным вниз, или просто переключаться между различными характеристиками луча, такими как узкий луч или широкий луч, или переключаться между лучом, направленным влево, и лучом, направленным вправо. Альтернативно, для того, чтобы осветительный модуль можно было переворачивать и сохранять электрический контакт с шинами, этот модуль может иметь электрические контакты и на первой, и на второй стороне.

Упругость электрических контактов может быть определена самими контактами, выполненными как пружины, или электрические контакты могут быть выполнены как упруго посаженные контактные стержни. Эти стержни выталкиваются параллельно длине модуля. Например, такой осветительный модуль имеет четыре стержня по два на каждой стороне. Профиль модуля и профиль рельса могут быть выполнены так, чтобы:

- оба стержня упирались в профиль с одной стороны;

- профиль рельса был скошен сверху так, чтобы стержни постепенно входили в модуль; это позволяет им легче войти между рельсами, которые образуют шины;

- одинаковые фаски могут быть выполнены на кромках модуля и рельсов.

На внутренней стороне профилей имеется тонкий слой меди, поэтому профили становятся проводниками. Одна сторона является анодом, а вторая - катодом.

Благодаря внутренним пружинам эти четыре стержня выталкиваются наружу. Это может привести к тому, что первый и второй рельсы могут раздвигаться друг от друга, увеличивая отверстие между ними и увеличивая риск выпадения осветительного модуля. Этому можно противодействовать следующими способами:

- применять L-образный или U-образный профиль, поскольку такие профили являются наиболее жесткими благодаря перпендикулярным полкам вдоль кромки материала по сравнению с I-образным профилем рельса;

- применять скошенный паз внутри модуля, который будет принудительно устанавливать модуль на определенном расстоянии до проводящей части и, следовательно, вталкивать стержни внутрь.

Хотя контактная поверхность стержней невелика, одна должна быть достаточно большой, чтобы проводить ток. Малая площадь поверхности имеет достоинство при движении модуля вдоль длины шины. Скобление удаляет пыль и коррозию.

Вариант осветительной системы отличается тем, что профиль поперечного сечения рельса выбран из группы, содержащей U-образный профиль, L-образный профиль, вогнутый изгиб в сторону осветительного модуля, и комбинацию первого и второго рельсов, образующую клиновидную форму. Первый и второй профилированные рельсы собирают так, чтобы между ними оставалось отверстие для осветительных модулей. Осветительные модули могут, например, быть лампами, управляющими и силовыми модулями. Форма рельсов может (частично) определять способность к самоустановке осветительного модуля. Можно использовать рельсы разных форм и размеров. Однако, имеются некоторые факторы, относящиеся к форме рельсов, которые следует учитывать в приоритетном порядке в зависимости от варианта применения. В частности, такими факторами являются следующие:

- форма должна быть такой, чтобы осветительный модуль соответствовал габаритам направляющей;

- форма должна быть такой, чтобы способность передавать мощность от рельса на осветительный модуль была достаточной;

- модуль предпочтительно должен самоцентрироваться при опускании сверху, чтобы облегчить монтаж/установку;

- для еще большего облегчения эксплуатации установленный осветительный модуль должен легко сниматься, перемещаться и устанавливаться на направляющую;

- когда осветительный модуль установлен на направляющую, постоянная сила тяжести тянет модуль вниз и в результате этой силы первый и второй рельсы могут раздвигаться, что приведет к выступанию модуля из плоскости направляющей и к небольшому провисанию его ниже уровня направляющей, чего нельзя допускать;

- варианты рельса, имеющего поверхность, обращенную (даже немного) вверх, подвержены опасности накопления пыли на этой поверхности профиля и, предпочтительно, следует не допускать возможное ухудшения передачи мощности;

- для построения системы рельсов эти рельсы должны быть соединены друг с другом по меньшей мере механически и, возможно с возможностью передачи мощности.

Такие U-образные, L-образные и клиновидные рельсы устраняют риск бокового движения осветительного модуля и/или рельсов и, таким образом, снижают риск выпадения осветительного модуля с шин и потери с контакта с ними. В частности, когда осветительный модуль снабжен канавками, которые в установленном положении охватывают по меньшей мере часть соответствующего рельса, например, имеющуюся в U-образном или L-образном профиле рельсов, он имеет преимущество, заключающееся в том, что его нельзя снять с рельсов и шин движением вбок, поэтому он всегда совмещен с шинами. Такой модуль можно снять с рельс и шин только единственным перемещением этого осветительного модуля в направлении, противоположном направлению силы тяжести. Кроме того, боковое движение одного рельса или обоих рельсов/шин также исключается, поскольку модуль охватывает (часть) рельсов. Дополнительно, такое решение увеличивает жесткость осветительной системы, поскольку сам осветительный модуль выполняет дополнительную функцию, являясь мостиком между двумя рельсами. Опционально количество мостиков можно уменьшить. Функция мостика, которую выполняет осветительный модуль, приобретает особую важность, когда направляющая сильно удлинена. Удлиненная направляющая позволяет (свободно) перемещать осветительный модуль по этой направляющей вдоль продольной оси на относительно большие расстояния, но одновременно осветительный модуль, содержащий канавки, охватывающие рельсы, работает как мостик, увеличивая жесткость удлиненной направляющей. Отверстие между первым и вторым рельсом дизайнер может использовать по своему усмотрению, в зависимости от варианта применения. В некоторых случаях желательно разместить осветительный модуль в области, определенной верхней и нижней кромками направляющей/рельсов. В других случаях допустимо небольшое выступание осветительных модулей. Осветительные модули могут оснащаться стандартными источниками света, но можно использовать и светодиоды и световоды.

особый вариант осветительной системы отличается тем, что первый и второй рельсы выровнены относительно друг друга в осевом направлении и имеют форму как (открытый усеченный) клин, проходящий вдоль оси как последовательная соединенная последовательность вставок. Эти вставки образованы выступающими внутрь и наружу частями клиновидной направляющей. Когда эти вставки согласуются с формой модуля, модуль встает в заранее определенное место. Эта конкретная форма устанавливать направляющую и осветительный модуль под углом к направлению силы тяжести или наклонно вдоль оси (продольной), тогда как модуль остается установленным во вставке, таким образом оказывается противодействие нежелательному автоматическому скольжению модулей вниз. Альтернативный способ противодействия такому нежелательному соскальзыванию является использование зажимов ил магнитов.

Осветительный модуль также может быть выполнен с возможностью перенаправления в направляющей. Такая адаптированная форма осветительного модуля, например, отчасти напоминающая сферу, может наклоняться внутри клиновидной направляющей и, следовательно, применяться для перенаправления света. Однако важно, чтобы центр тяжести всегда находился в центре радиуса сферы или так, чтобы центр тяжести сдвигался в положение между рельсами и в положение, заданное пользователем.

Вариант осветительной системы отличается тем, что осветительный модуль снабжен канавками, расположенными и на первой, и на второй стороне осветительного модуля. За счет этого осветительная система получает преимущество, заключающееся в том, что появляется возможность переворачивать осветительный модуль и, в то же время, сохранять охват модулем рельсов и, следовательно, сохранять функцию мостика, выполняемую модулем.

Вариант осветительной системы отличается тем, что осветительный модуль выбирают из группы, содержащий источник питания, преобразователь напряжения, источник тока, соединительный модуль для соединения двух осветительных систем, и интерактивный приемник пользовательского интерфейса плюс модуль управления. Потребляемая модулями мощность может быть разной. Поэтому, предлагается система с модульной системой питания, в которой источники питания сформированы с одинаковым форм-фактором. Это позволяет пользователю при необходимости добавлять к системе модули источника питания (большее количество осветительных модулей требует большего количества модулей источника питания), или заменить определенный модуль питания другим модулем большей мощности. Применение модульных источников питания также позволяет пользователю добавлять мощность там, где имеется розетка. Кроме того, модуль питания также можно опустить на шину в любом месте. Этот признак особенно удобен, когда временный показ требует локального увеличения света и источник питание легко можно перемещать с одного места на другое. Это устраняет конфликт с общими требованиями к мощности (макс. мощность на единицу площади).

Когда осветительный модуль является источником питания (???), осветительная система соединяется с сетью силовым кабелем, идущим к источнику питания, что позволяет при низкой установленной мощности осветительной системы повысить потребляемую мощность, увеличив количество источников питания. Например, если один осветительный (???) модуль источника питания имеет мощность 25 Вт, а нужна мощность 50 Вт, то для удовлетворения потребности в мощности просто добавляется второй модуль источника питания мощностью 25 Вт (с дополнительным силовым кабелем к сети или, опционально с питанием через первый модуль источника питания). Чтобы иметь гибкую установленную (входную) мощность желательно оснастить модули питания так называемой системой "автоматического баланса тока" (АБТ). Эта технология известна из электронной отрасли, где она работает в системах питания с избыточной мощностью (20 А подаются двумя источниками по 10А, и система АБТ обеспечивает равномерное распределение нагрузки). Такая технология также может применяться просто для добавления источников питания, когда нужно увеличить мощность. По существу модуль источника питания одновременно является преобразователем переменного тока в 12 В или 24 В постоянного тока, что делает систему безопасной для людей.

Осветительную систему, содержащую рельсы и электропроводные шины, можно считать элементом механической и электрической инфраструктуры. Чтобы позволить пользователю устанавливать шины в любой необходимой ему конфигурации, у него должна иметься возможность соединять разные части шин. Такой осветительный модуль, например, содержит две части модуля с кабелем между ними. Обе части выглядят одинако
