Способ, приспособление и устройство для управления политиками и тарификации

Способ, приспособление и устройство для управления политиками и тарификации

Иллюстрации

Показать все

Реферат

Область техники

Изобретение относится к области связи и, конкретнее, относится к способу, приспособлению и устройству для управления политиками и тарификации.

Уровень техники

Мультимедийная подсистема на базе протокола IP (IMS) представляет собой развивающееся направление будущей мультимедийной связи, а также наиболее важный компонент сети следующего поколения. IMS представляет собой подсистему, предложенную проектом партнерства третьего поколения (3GPP) и поддерживающую мультимедийную службу на базе протокола IP, а также очевидно характеризуется принятием системы протокола установления сеанса (SIP), причем связь не связана с режимом доступа и может иметь различные возможности разделения в различных функциях управления мультимедийными службами и пропускной способностью канала передачи данных, разделения вызова и сеанса, разделения приложения и служб, разделения служб и сетей, слияния служб мобильной сети и интернета и т.п.

Стандарт долговременного развития (LTE) представляет собой развитие технологии радиосвязи, осуществленное проектом 3GPP, и в основном отвечает за развитие технологии радиоэфирного интерфейса, и стандарт развития системной архитектуры (SAE) отвечает за развитие всей сетевой архитектуры и представляет собой развитие всей системной архитектуры для осуществления цели, предложенной LTE, и в основном включает: сеть доступа, причем сеть доступа является уплощенной и подвержена обработке на основании протокола IP, физические объекты контроллера радиосети (RNC) удалены, функциональные объекты разобраны на базовую станцию и элемент базовой сети, большинство функций заданы в E-Node В с тем, чтобы уменьшить временную задержку и усилить возможность планирования и небольшая часть функций задана в базовой сети с тем, чтобы усилить управление мобильностью; и базовую сеть, причем уровень пользователя и уровень управления разделены.

В качестве базовой сети системы развития SAE в последнее время называют термином «развитое пакетное ядро» (ЕРС). Сеть ЕРС состоит из следующих сетевых элементов:

1. Узел управления мобильностью (ММЕ), используемый для контроля над связанными с кодом операциями управления мобильностью, обработки сигналов, не находящихся на уровне доступа, управления контекстами управления мобильностью пользователей и т.п.

2. Обслуживающий шлюз (S-GW), который представляет собой устройство в виде шлюза доступа, соединенное с развитой универсальной сетью наземного радиодоступа (E-UTRAN), пересылает данные между E-UTRAN и шлюзом пакетной сети передачи данных (P-GW) и используется для выполнения кэширования данных, ожидающих постраничной подкачки.

3. P-GW, который представляет собой пограничный шлюз ядра ЕРС и сети общего доступа (PDN) и используется для доступа к PDN, т.е. для перенаправления данных между ЕРС и PDN.

4. Сервер абонентских данных (HSS), который сохраняет информацию, связанную с услугами, на которые подписаны пользователи, а также локальную информацию.

Подсистема управления политикой и учета стоимости (РСС) представляет собой архитектуру управления сетевыми ресурсами и политиками тарификации, определенную проектом 3GPP на стадии R7, и направлена на предоставление различных услуг пользователям посредством обеспечения ресурса канала передачи потока служебных данных и политики тарификации потока данных. Вся функциональная архитектура подсистемы РСС изображена на фиг. 1 и включает следующие части:

1. Функциональный элемент реализации политик и правил тарификации (PCRF). Функциональный элемент включает решение касательно управления политиками и функцию, основанную на управлении тарификацией потока данных, и PCRF получает входящие данные от функционального элемента выполнения политик и тарификации (PCEF), хранилища профилей подписок (SPR) и функционального элемента приложения (AF) и предоставляет PCEF функции управления сетью, относящиеся к обнаружению потока служебных данных, пропусканием данных, функциями управления сетью на основании параметров качества обслуживания (QoS) и тарификации на основании потока данных (за исключением кредитного контроля). Решение РСС принимается путем комбинирования выборочной информации функционального элемента PCRF.

2. PCEF, который в основном включает функции определения потока служебных данных, выполнения политик и тарификации на основании потока данных. Функциональный элемент расположен в шлюзе, например, межсетевом узле поддержки GPRS (GGSN), шлюзе общей службы пакетной радиопередачи (GPRS), P-GW подсистемы ЕРС и шлюзе пакетных данных (PDG) в беспроводной локальной сети (WLAN), а также может быть расположен независимо.

3. AF. Функциональный элемент предоставляет блок службы приложений и в основном осуществляет динамическое управление политиками/тарификацией на пользовательском уровне сети доступа с IP-соединениями (IP-CAN). Такие услуги необходимо подвергать динамическому управлению политиками и тарификацией. AF, посредством точки отсчета Rx, передает динамическую информацию о сеансе, запрашиваемую PCRF, получает конкретную информацию о IP-CAN и подтверждает событие на уровне канала передачи данных IP-CAN.

4. Система онлайн-тарификации (OCS). Данный функциональный элемент предоставляет функции управления кредитом на основании пользователей и потоков служебных данных. OCS в основном состоит из модуля получения данных в режиме онлайн, модуля управления тарификацией, модуля оценки, модуля управления балансом и т.п., осуществляет функцию тарификации в режиме онлайн и сочетается с другими сетевыми устройствами тарификации (устройствами для инициирования запросов событий тарификации в режиме онлайн на основании сеансов и событий, например, узлом управления услугами (SCP), шлюзом тарификации контента (CCG), платформой управления комплексными услугами (ISMP) и т.п.) для осуществления управления трафиком в режиме реального времени.

5. Система офлайн-тарификации (OFCS). Данный функциональный элемент предоставляет функции тарификации на основании пользователей и потоков служебных данных. Основные функции включают обслуживание клиентов, управление услугами, тарификацию, расчеты, бухгалтерскую обработку, управление системой и т.д. OFCS представляет собой систему обработки с оплатой по факту, направленную на телефонные счета и аккаунты.

6. SPR. Логический элемент хранения пользовательских атрибутов включает информацию, относящуюся ко всем абонентам или подпискам. Информация о подписках, предоставленная SPR, включает (информация о подписках каждой PDN): услуги, разрешенные абонентами; приоритет (необязательно) каждой разрешенной услуги; информацию касательно QoS, разрешенную абонентами; информацию касательно тарификации абонентских услуг, например, тип доступа, информацию о местоположении и периодах использования; типы абонентов и т.п. SPR может быть связана с множеством баз данных, распределенных в сети оператора. SPR взаимодействует с PCRF посредством точки отсчета Sp.

7. Функциональный элемент привязки канала передачи данных и создания отчета о событиях (BBERF), который представляет собой точку выполнения политик для осуществления привязки канала передачи данных, осуществления проверки привязки восходящего канала передачи данных и отправки отчета о событиях в PCRF при наличии Gxx. Функциональный элемент расположен в шлюзе (GW), например, в S-GW, реализующем 3GPP-доступ на основании интерфейса S5/S8 путем использования мобильного прокси-протокола IP (PMIP), HRPD обслуживающий шлюз (HSGW) в высокоскоростной передаче пакетных данных (HRPD) и шлюз доступа (A-GW) при доступе не через протокол 3G.

8. Функциональный элемент обнаружения трафика (TDF), который осуществляет обнаружение приложения и отправляет отчет о состоянии, при котором обнаружены приложение и описание трафика его служебных данных, в PCRF. Если информация не обнаружена, TDF осуществляет пропускание данных, перенаправление и ограничение полосы пропускания. Если TDF обнаруживает информацию о приложении, TDF отправляет информацию о приложении в PCRF для генерирования решения и PCEF осуществляет управление.

На фиг. 2 показана блок-схема алгоритма подключения терминала LTE в известном уровне техники. Как показано на фиг. 2, алгоритм подключения включает этапы с S202 по S234.

На этапах с S202 до S204 терминал отправляет запрос подключения в ММЕ.

На этапе S206 ММЕ отправляет запрос идентификатора (ID) в терминал.

На этапе S208 терминал возвращает ответ касательно ID в ММЕ.

На этапах с S210 по S212 терминал и HSS завершают аутентификацию.

На этапах с S214 по S216 ММЕ отправляет запрос шлюзу пакетной сети передачи данных (PDN-GW) о создании канала передачи данных по умолчанию.

На этапе S218 PDN-GW взаимодействует с PCRF и выбирается PCRF.

На этапах с S220 по S222 создается ответ касательно канала передачи данных по умолчанию.

На этапах с S224 по S230 инициализируется запрос установки контекста. На этапах с S232 по S234 подключение завершается.

Когда один пользователь LTE подключен к сети ЕРС, в качестве PCEF, P-GW может выбрать PCRF в качестве точки управления политиками и тарификацией, и когда используется AF конкретного приложения, тот же PCRF также должен быть выбран с целью управления PCEF (P-GW), когда пользователь подключен, для реализации управления политиками и тарификации. Способ обеспечения выбора P-GW и AF одной и той же PCRF представляет собой проблему, требующую решения в настоящее время. В известном уровне техники решения для выбора PCRF в общем включают в себя следующие типы:

1. PCEF и AF работают путем использования алгоритма выбора одной и той же PCRF для получения одной и той же PCRF. Например, как PCEF, так и AF выполняют операцию согласно международному идентификатору абонента мобильной связи (IMSI) пользователя для получения одной и той же PCRF.

2. PCEF и AF отправляют сообщения в PCRF посредством сети обработчика маршрутизации по протоколу Diameter (DRA), и сеть DRA определяет одну и ту же PCRF. В частности, PCEF и AF отправляют сообщения в сеть DRA, сеть DRA осуществляет выбор согласно определенному правилу и, например, осуществляет операцию согласно IMSI, так что сообщения гарантированно будут отправлены к одной и той же PCRF.

Вышеприведенные решения являются практически осуществимыми, но также обладают очевидными недостатками, такими как: 1, алгоритм требует постоянного наличия множества сетевых элементов, что неблагоприятно для технического обслуживания сети; 2, когда количество функциональных элементов PCRF увеличивается или уменьшается, множество сетевых элементов должны изменять правило вычисления, что неблагоприятно для технического обслуживания сети; и 3, когда определенный PCRF неисправна или перезапущена, необходимо гарантировать, чтобы все из множества сетевых элементов обнаружили состояние PCRF, и необходимо регулировать правило вычисления, что может легко привести к противоречивым результатам вычисления и вызвать отказ в предоставлении услуги.

В настоящее время не предложено эффективных решений проблем известного уровня техники.

Сущность изобретения

Для решения проблемы известного уровня техники, заключающейся в том, что способ обеспечения единообразия функциональных элементов PCRF пользователей является сложным и ненадежным, в настоящем изобретении предлагается способ, приспособление и устройство для управления политиками и тарификации с тем, чтобы по меньшей мере решить вышеописанную проблему.

Согласно одному варианту осуществления настоящего изобретения предлагается способ управления политиками и тарификации, включающий: получение функциональным элементом приложения (AF) предварительно сохраненного функционального элемента реализации политик и правил тарификации (PCRF), выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), из запоминающего устройства, причем запоминающее устройство сохраняет соответствующее отношение между пользователем и PCRF; и выполнение функциональным элементом AF управления политиками и тарификации для пользователя путем использования полученного PCRF.

В качестве альтернативы этап получения функциональным элементом AF предварительно сохраненного PCRF, выбранного для пользователя функциональным элементом PCEF, из запоминающего устройства включает: в ответ на первый запрос пользователя, отправку функциональным элементом AF второго запроса в запоминающее устройство, причем второй запрос содержит идентификатор пользователя и идентификатор пользователя используют для установления различия между разными пользователями; и получение функциональным элементом AF ответа запоминающего устройства на второй запрос и получение PCRF, выбранного для пользователя функциональным элементом PCEF, из ответа.

В качестве альтернативы этап получения функциональным элементом AF предварительно сохраненного PCRF, выбранного для пользователя функциональным элементом PCEF, из запоминающего устройства включает: получение функциональным элементом AF функционального элемента PCRF, который выбран для пользователя функциональным элементом PCEF, и передается запоминающим устройством, причем запоминающее устройство используют для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы до получения функциональным элементом AF функционального элемента PCRF пользователя, отправленного запоминающим устройством, способ дополнительно включает: отправку функциональным элементом AF запроса о подписке в запоминающее устройство, причем запрос о подписке используют для того, чтобы запросить отправку запоминающим устройством PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: сервер абонентских данных (HSS), хранилище профилей подписок (SPR), центр пользовательских данных (UDC), хранилище пользовательских данных (UDR) и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно другому варианту осуществления настоящего изобретения предлагается способ отправки PCRF, включающий: получение запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), из PCRF или PCEF; и сохранение запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, и отправку функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF), причем AF используют для осуществления управления политиками и тарификации для пользователя путем использования PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы этап отправки запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, в AF включает: получение запоминающим устройством первого запроса, отправленного функциональным элементом AF и используемого для запроса о получений PCRF пользователя, причем первый запрос содержит идентификатор пользователя, и идентификатор пользователя используют для установления различия между разными пользователями; поиск запоминающим устройством функционального элемента PCRF, соответствующего идентификатору пользователя согласно соответствующему отношению между пользователем и PCRF; и отправку запоминающим устройством функционального элемента PCRF, соответствующего идентификатору пользователя, в AF.

В качестве альтернативы этап отправки запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, в AF включает: получение запоминающим устройством второго запроса функционального элемента AF, причем второй запрос используют для запроса отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF; обнаружение запоминающим устройством наличия или отсутствия изменения PCRF, выбранного для пользователя функциональным элементом PCEF; и отправку запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы этап сохранения запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, включает: сохранение запоминающим устройством функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, на локальном накопителе и/или сетевом накопителе.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно другому варианту осуществления настоящего изобретения предлагается способ отправки PCRF, включающий: когда PCRF выбран в качестве PCRF пользователя функциональным элементом выполнения политик и тарификации (PCEF), отправку PCRF и пользователя, соответствующего PCRF, в запоминающее устройство, причем запоминающее устройство используют для хранения PCRF, выбранного для пользователя функциональным элементом PCEF, и отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF); и/или, когда PCEF определяет PCRF, выбранный для пользователя, отправку PCRF, выбранного для пользователя функциональным элементом PCEF, в запоминающее устройство.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается способ управления политиками и тарификации, включающий: когда функциональный элемент реализации политик и правил тарификации (PCRF) выбран в качестве PCRF пользователя функциональным элементом выполнения политик и тарификации (PCEF), отправку PCRF и пользователя, соответствующего PCRF, в запоминающее устройство, и/или, когда PCEF определяет PCRF, выбранный для пользователя, отправку PCRF, выбранного для пользователя функциональным элементом PCEF, в запоминающее устройство; получение функциональным элементом приложения (AF) функционального элемента PCRF, выбранного для пользователя функциональным элементом PCEF, из запоминающего устройства; и выполнение функциональным элементом AF управления политиками и тарификации для пользователя путем использования полученного PCRF.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается приспособление для управления политиками и тарификации, содержащее: модуль получения, предназначенный для получения предварительно сохраненного функционального элемента реализации политик и правил тарификации (PCRF), выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), из запоминающего устройства, причем запоминающее устройство сохраняет соответствующее отношение между пользователем и PCRF; и модуль управления, предназначенный для осуществления управления политиками и тарификации для пользователя путем использования полученного PCRF.

В качестве альтернативы модуль получения содержит: отправляющий блок, предназначенный для отправки второго запроса запоминающему устройству в ответ на первый запрос пользователя, причем второй запрос содержит идентификатор пользователя, и идентификатор пользователя используется для установления различия между разными пользователями; и получающий блок, предназначенный для приема ответа запоминающего устройства на второй запрос и получения PCRF, выбранного для пользователя функциональным элементом PCEF, из ответа.

В качестве альтернативы модуль получения содержит: принимающий блок, предназначенный для приема PCRF, который выбран для пользователя функциональным элементом PCEF, и передается запоминающим устройством, причем запоминающее устройство используется для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, при изменении PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается приспособление для отправки PCRF, содержащее: модуль получения, предназначенный для получения PCRF, выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), из PCRF или PCEF; модуль хранения, предназначенный для хранения PCRF, выбранного для пользователя функциональным элементом PCEF; и модуль отправки, предназначенный для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF), причем AF используют для осуществления управления политиками и тарификации для пользователя путем использования PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы модуль отправки содержит: первый принимающий блок, предназначенный для приема первого запроса, отправленного функциональным элементом AF и используемого для запроса о получении PCRF пользователя, причем первый запрос содержит идентификатор пользователя, и идентификатор пользователя используют для установления различия между разными пользователями; поисковый блок, предназначенный для поиска PCRF, соответствующего идентификатору пользователя, согласно соответствующему отношению между пользователем и PCRF; и первый отправляющий блок, предназначенный для отправки PCRF, соответствующего идентификатору пользователя, в AF.

В качестве альтернативы модуль отправки содержит: второй принимающий блок, предназначенный для приема второго запроса AF, причем второй запрос используется для запроса отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF; модуль обнаружения, предназначенный для обнаружения наличия или отсутствия изменения PCRF, выбранного для пользователя функциональным элементом PCEF; и второй отправляющий блок, предназначенный для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в AF при изменении PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы модуль хранения предназначен для хранения PCRF, выбранного для пользователя функциональным элементом PCEF, на локальном накопителе и/или сетевом накопителе.

В качестве альтернативы приспособление расположено по меньшей мере в одном из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается приспособление для отправки PCRF, содержащее: модуль отправки, предназначенный для отправки PCRF и пользователя, соответствующего PCRF, в запоминающее устройство, когда PCRF выбран в качестве PCRF пользователя функциональным элементом выполнения политик и тарификации (PCEF), причем запоминающее устройство используется для хранения PCRF, выбранного для пользователя функциональным элементом PCEF, и отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF).

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается приспособление для отправки PCRF, содержащее: модуль отправки, предназначенный для отправки PCRF, выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), в запоминающее устройство, когда PCEF определяет PCRF, выбранный для пользователя, причем запоминающее устройство используется для хранения PCRF, выбранного для пользователя функциональным элементом PCEF, и отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF).

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается устройство с AF, содержащее: интерфейс связи, предназначенный для связи с запоминающим устройством, причем запоминающее устройство сохраняет соответствующее отношение между пользователем и функциональным элементом реализации политик и правил тарификации (PCRF); первый процессор, предназначенный для получения предварительно сохраненного PCRF, выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), из запоминающего устройства; и второй процессор, предназначенный для осуществления управления политиками и тарификации для пользователя путем использования полученного PCRF.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается запоминающее устройство, содержащее: интерфейс связи, предназначенный для связи с функциональным элементом реализации политик и правил тарификации (PCRF), функциональным элементом выполнения политик и тарификации (PCEF) и функциональным элементом приложения (AF); первый процессор, предназначенный для получения PCRF, выбранного для пользователя функциональным элементом PCEF, из PCRF или PCEF; накопитель, предназначенный для хранения PCRF, выбранного для пользователя функциональным элементом PCEF; и второй процессор, предназначенный для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в AF, причем AF используется для осуществления управления политиками и тарификации для пользователя путем использования PCRF, выбранного для пользователя функциональным элементом PCEF.

В качестве альтернативы накопитель включает локальный накопитель и/или сетевой накопитель.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается устройство с PCRF, содержащее: интерфейс связи, предназначенный для связи с запоминающим устройством, причем запоминающее устройство используется для хранения PCRF, выбранного для пользователя функциональным элементом выполнения политик и тарификации (PCEF), и отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF); и процессор, предназначенный для отправки PCRF и пользователя, соответствующего PCRF, в запоминающее устройство, когда PCRF выбран в качестве PCRF пользователя функциональным элементом PCEF.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно еще одному варианту осуществления настоящего изобретения предлагается устройство с PCEF, содержащее: интерфейс связи, предназначенный для связи с запоминающим устройством, причем запоминающее устройство используется для хранения функционального элемента реализации политик и правил тарификации (PCRF), выбранного для пользователя функциональным элементом PCEF, и отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в функциональный элемент приложения (AF); и процессор, предназначенный для отправки PCRF, выбранного для пользователя функциональным элементом PCEF, в запоминающее устройство, когда PCEF определяет PCRF, выбранный для пользователя.

В качестве альтернативы запоминающее устройство содержит по меньшей мере одно из следующего: HSS, SPR, UDC, UDR и предварительно настроенное устройство, выделенное для хранения функциональных элементов PCRF пользователя.

Согласно настоящему изобретению запоминающее устройство сохраняет PCRF, выбранный для пользователя функциональным элементом PCEF, и AF получает PCRF, выбранный для пользователя функциональным элементом PCEF, из запоминающего устройства, так что обеспечивается единообразие функциональных элементов PCRF, используемых функциональным элементом PCEF и функциональным элементом AF.

Краткое описание чертежей

Прилагаемые чертежи, описанные в данном документе, используются для обеспечения более подробного пояснения настоящего изобретения и составляют одну часть настоящего изобретения; и примерные варианты осуществления настоящего изобретения и их описание используются для пояснения настоящего изобретения, но не предназначены для неуместного ограничения настоящего изобретения. На прилагаемых чертежах:

на фиг. 1 показано схематическое представление архитектуры управления политиками и тарификации (РСС) в известном уровне техники;

на фиг. 2 показана блок-схема алгоритма подключения терминала стандарта долговременного развития (LTE) в известном уровне техники;

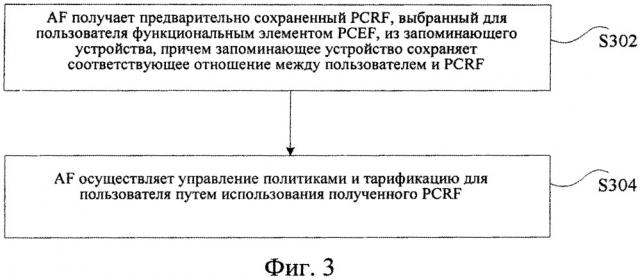

на фиг. 3 показана блок-схема способа управления политиками и тарификации согласно варианту осуществления I настоящего изобретения;

на фиг. 4 показано приспособление для управления политиками и тарификации согласно варианту осуществления I настоящего изобретения;

на фиг. 5 показана структурная блок-схема устройства с AF согласно одному варианту осуществления настоящего изобретения;

на фиг. 6 показана блок-схема способа отправки функционального элемента реализации политик и правил тарификации (PCRF) согласно варианту осуществления II настоящего изобретения;

на фиг. 7 показана структурная блок-схема приспособления для отправки PCRF согласно варианту осуществления II настоящего изобретения;

на фиг. 8 показана структурная блок-схема запоминающего устройства согласно варианту осуществления настоящего изобретения;

на фиг. 9 показана блок-схема способа отправки PCRF согласно варианту осуществления III настоящего изобретения;

на фиг. 10 показана первая структурная блок-схема приспособления для отправки PCRF согласно варианту осуществления III настоящего изобретения;

на фиг. 11 показана вторая структурная блок-схема приспособления для отправки PCRF согласно варианту осуществления III настоящего изобретения;

на фиг. 12 показана структурная блок-схема устройства с PCRF согласно одному варианту осуществления настоящего изобретения;

на фиг. 13 показана структурная блок-схема устройства с PCEF согласно одному варианту осуществления настоящего изобретения;

на фиг. 14 показана блок-схема способа управления политиками и тарификации согласно варианту осуществления IV настоящего изобретения;

на фиг. 15 показано первое схематическое представление архитектуры РСС согласно одному варианту осуществления настоящего изобретения;

на фиг. 16 показано второе схематическое представление архитектуры РСС согласно одному варианту осуществления настоящего изобретения;

на фиг. 17 показано третье схематическое представление архитектуры РСС согласно одному варианту осуществления настоящего изобретения;

на фиг. 18 показано четвертое схематическое представление архитектуры РСС согласно одному варианту осуществления настоящего изобретения;

на фиг. 19 показано пятое схематическое представление архитектуры РСС согласно одному варианту осуществления настоящего изобретения;

на фиг. 20 показана блок-схема алгоритма подключения терминала LTE согласно одному варианту осуществления настоящего изобретения;

на фиг. 21 показана блок-схема опосредованного получения адреса PCRF из HSS функциональным элементом AF согласно одному варианту осуществления настоящего изобретения;

на фиг. 22 показана первая блок-схема непосредственного получения адреса PCRF из HSS функциональным элементом AF согласно одному варианту осуществления настоящего изобретения;

на фиг. 23 показана вторая блок-схема непосредственного получения адреса PCRF из HSS функциональным элементом AF согласно одному варианту осуществления настоящего изобретения.

Предпочтительные варианты осуществления изобретения

Настоящее изобретение будет подробно описано в дальнейшем со ссылкой на прилагаемые чертежи в сочетании с вариантами осуществления. Следует отметить, что в случае непротиворечивости варианты осуществления в настоящем изобретнии и признаки в вариантах осуществления могут взаимно сочетаться.

В следующих вариантах осуществления функциональный элемент реализации политик и правил тарификации (PCRF), функциональный элемент реализации политик и тарификации (PCEF), функциональный элемент приложения (AF), помимо прочих, могут относиться к устройствам или приспособлениям с соответствующими функциями. Когда соответствующие функциональные объекты расположены в одном и том же устройстве или приспособлении, взаимодействие между функциональными объектами является внутренним взаимодействием устройства или приспособления. Когда соответствующие функциональные объекты расположены в разных устройствах или приспособлениях, взаимодействие между функциональными объектами в общем является взаимодействием между устройствами или приспособлениями.

В следующих вариантах осуществления взаимодействие между функциональными объектами и между устройствами может представлять собой непосредственное взаимодействие, а также может представлять собой непрямое взаимодействие посредством промежуточного устройства. Непосредственное взаимодействие в общем относится к прямой связи между устройствами по сети, непрямое взаимодействие в общем относится к взаимодействию, осуществляемому между устройствами посредством промежуточной обработки другими устройствами, причем промежуточная обработка другими устройствами включает, помимо прочего, обработку и перенаправление сообщения, промежуточные устройства также могут иметь логическую функцию, т.е. одно устройство запрашивает получение данных промежуточным устройством или запрашивает отправку данных промежуточным устройством и промежуточное устройство отправляет данные в устройство, и иногда обе стороны непрямого взаимодействия не знают о существовании другой стороны и взаимодействие обеих сторон осуществляется посредством промежуточного устройства.

В следующих вариантах осуществления подобные выражения, такие как «первый», «второй» и подобные, могут обозначать одно и то же содержание, а также могут обозначать разное содержание. Например, первый процессор и второй процессор могут обозначать два разных процессора, а также могут обозначать один и тот же процессор; и первое сообщение и второе сообщение могут обозначать два разных сообщения, а также могут обозначать одно и то же сообщение. Упомянутое одно и то же сообщение может обозначать сообщение с одной и той же функцией или названием, а также может обозначать отправленное сообщение, и, например, первый параметр содержится в первом сообщении и второй параметр содержится во втором сообщении, что может обозначать то, что первый параметр и второй параметр одновременно содержатся в одном сообщении.

В следующих вариантах осуществления устройства с PCRF, PCEF и AF могут представлять собой устройства в сети связи, в которых заданы функции PCRF, PCEF и AF, а также могут представлять собой устройства, выделенные для выполнения функций PCRF, PCEF и AF. Как описано в следующем варианте осуществления PCRF, PCEF и AF могут быть получены в разных устройствах (также называем
