Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к контейнеру подачи проявителя, съемно устанавливаемому в устройство пополнения проявителя, и к системе подачи проявителя, включающей в себя таковые. Контейнер подачи проявителя и система подачи проявителя используются с устройством формирования изображений, таким как копировальный аппарат, факсимильный аппарат, принтер или комплексный аппарат, имеющий функции множества таких аппаратов.

УРОВЕНЬ ТЕХНИКИ

Традиционно, устройство формирования изображений электрофотографического типа, такое как электрофотографический копировальный аппарат, использует проявитель из мелких частиц. В таком устройстве формирования изображений, проявитель подается из контейнера подачи проявителя в ответ на его потребление, являющееся следствием операции формирования изображения.

Что касается традиционного контейнера подачи проявителя, один пример раскрыт в выложенной заявке Sho 63-6464 на выдачу полезной модели Японии.

В устройстве, раскрытом в выложенной заявке Sho 63-6464 на выдачу полезной модели Японии, весь проявитель имеет возможность падать в устройство формирования изображений из контейнера подачи проявителя. Более точно, в устройстве, раскрытом в выложенной заявке Sho 63-6464 на выдачу полезной модели Японии, часть контейнера подачи проявителя сформирована в подобную сильфону часть, с тем, чтобы давать всему проявителю возможность подаваться в устройство формирования изображений из контейнера подачи проявителя, даже когда проявитель в контейнере подачи проявителя спекается. Более точно, для того, чтобы выпускать проявитель, спекшийся в контейнере подачи проявителя, на сторону устройства формирования изображений, пользователь толкает контейнер подачи проявителя несколько раз, чтобы расширять и сжимать (с возвратно-поступательным движением) подобную сильфону часть.

Таким образом, в устройстве, раскрытом в выложенной заявке Sho 63-6464 на выдачу полезной модели Японии, пользователь должен вручную оказывать воздействие на подобную сильфону часть контейнера подачи проявителя.

С другой стороны, выложенная заявка 2002-72649 на выдачу патента Японии применяет систему, в которой проявитель автоматически всасывается из контейнера подачи проявителя в устройство формирования изображений с использованием насоса. Более точно, всасывающий насос и подающий воздух насос предусмотрены на стороне узла главного привода устройства формирования изображений, и сопла, имеющие отверстие всасывания и отверстие подачи воздуха, соответственно соединены с насосами и вставлены в контейнер подачи проявителя (выложенная заявка 2002-72649 на выдачу патента Японии, фиг.5). Через сопла, вставленные в контейнер подачи проявителя, попеременно выполняются операция подачи воздуха в контейнер подачи проявителя и операция всасывания из контейнера подачи проявителя. В выложенной заявке 2002-72649 на выдачу патента Японии утверждается, что, когда воздух, нагнетенный в контейнер подачи проявителя подающим воздух насосом, проходит через слой проявителя в контейнере подачи проявителя, проявитель разжижается.

Таким образом, в устройстве, раскрытом в выложенной заявке 2002-72649 на выдачу патента Японии, проявитель автоматически выпускается, а потому нагрузка при эксплуатации, придаваемая пользователю, снижается, но могут возникать следующие проблемы.

Более точно, в устройстве, раскрытом в выложенной заявке 2002-72649 на выдачу патента Японии, воздух подается в контейнер подачи проявителя подающим воздух насосом, а потому давление (внутреннее давление) в контейнере подачи проявителя поднимается.

При такой конструкции, даже если проявитель временно рассеивается, когда воздух, нагнетенный в контейнер подачи проявителя, проходит через слой проявителя, слой проявителя дает в результате новое уплотнение благодаря подъему внутреннего давления контейнера подачи проявителя подачей воздуха.

Поэтому текучесть проявителя в контейнере подачи проявителя снижается, и, на последующем этапе всасывания, проявитель не без труда выпускается из контейнера подачи проявителя, имея следствием недостаток подаваемого количества проявителя.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Соответственно, цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя и систему подачи проявителя, в которых внутреннее давление контейнера подачи проявителя делается отрицательным, так что проявитель в контейнере подачи проявителя разрыхляется надлежащим образом.

Еще одна цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя и систему подачи проявителя, в которых проявитель в контейнере подачи проявителя может разрыхляться надлежащим образом операцией всасывания через выпускное отверстие контейнера подачи проявителя насосной частью.

Дополнительная цель настоящего изобретения состоит в том, чтобы предоставить контейнер подачи проявителя и систему подачи проявителя, в которых механизм формирования воздушного потока, попеременно и повторно создающий воздушный поток внутрь через точечное отверстие и воздушный поток наружу, посредством которых проявитель в контейнере подачи проявителя может разрыхляться надлежащим образом.

Согласно аспекту настоящего изобретения (первому изобретению), предложен контейнер подачи проявителя, съемно устанавливаемый в устройство пополнения проявителя, при этом упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя; выпускное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя; часть ввода привода для приема движущей силы из упомянутого устройства пополнения проявителя; и насосную часть, допускающую приведение ее в действие движущей силой, принятой упомянутой частью ввода привода, для изменения внутреннего давления упомянутой части вмещения проявителя между давлением, более низким, чем давление окружающей среды, и давлением, более высоким, чем давление окружающей среды.

Согласно еще одному аспекту настоящего изобретения (второму изобретению), предложена система подачи проявителя, содержащая устройство пополнения проявителя и контейнер подачи проявителя, съемно устанавливаемый в упомянутое устройство пополнения проявителя, при этом упомянутая система подачи проявителя содержит упомянутое устройство пополнения проявителя, включающее в себя установочную часть для съемной установки упомянутого контейнера подачи проявителя, часть приема проявителя для приема проявителя из упомянутого контейнера подачи проявителя, приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; упомянутый контейнер подачи проявителя включающий в себя часть вмещения проявителя для вмещения проявителя, выпускное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя, часть ввода привода, зацепленную с упомянутым приводным устройством, для приема движущей силы, насосную часть для попеременного изменения внутреннего давления упомянутой части вмещения проявителя между давлением, более высоким, чем давление окружающей среды, и давлением, более низким, чем давление окружающей среды.

Согласно еще одному аспекту настоящего изобретения (третьему изобретению), предложен контейнер подачи проявителя, съемно устанавливаемый в устройство пополнения проявителя, при этом упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя; выпускное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя; часть ввода привода для приема движущей силы из упомянутого устройства пополнения проявителя; и насосную часть, допускающую приведение ее в действие движущей силой, принятой упомянутой частью ввода привода, чтобы попеременно повторять действия всасывания и выпускания через упомянутое выпускное отверстие.

Согласно дополнительному аспекту настоящего изобретения (четвертому изобретению), предложена система подачи проявителя, содержащая устройство пополнения проявителя и контейнер подачи проявителя, съемно устанавливаемый в упомянутое устройство пополнения проявителя, при этом упомянутая система подачи проявителя содержит упомянутое устройство пополнения проявителя, включающее в себя установочную часть для съемной установки упомянутого контейнера подачи проявителя, часть приема проявителя для приема проявителя из упомянутого контейнера подачи проявителя, приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; упомянутый контейнер подачи проявителя включающий в себя часть вмещения проявителя для вмещения проявителя, выпускное отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя по направлению к упомянутой части приема проявителя, часть ввода привода для приема движущей силы, насосную часть для попеременного повторения действий всасывания и выпускания через упомянутое выпускное отверстие.

Согласно дополнительному аспекту настоящего изобретения (пятому изобретению), предложен контейнер подачи проявителя, съемно устанавливаемый в устройство пополнения проявителя, упомянутый контейнер подачи проявителя содержит часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести, не меньшую чем 4,3×10^-4 кг.см²/с², и не большую чем 4,14×10^-3 кг.см²/с²; малое отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, упомянутое выпускное отверстие имеет площадь, не большую, чем 12,6 мм²; часть ввода привода для приема движущей силы из упомянутого устройства пополнения проявителя; механизм формирования воздушного потока для формирования повторного и попеременного воздушного потока внутрь и наружу через упомянутое малое отверстие.

Согласно дополнительному аспекту настоящего изобретения (шестому изобретению), предложена система подачи проявителя, содержащая устройство пополнения проявителя и контейнер подачи проявителя, съемно устанавливаемый в упомянутое устройство пополнения проявителя, при этом упомянутая система подачи проявителя содержит упомянутое устройство пополнения проявителя, включающее в себя установочную часть для съемной установки упомянутого контейнера подачи проявителя, часть приема проявителя для приема проявителя из упомянутого контейнера подачи проявителя, приводное устройство для прикладывания движущей силы к упомянутому контейнеру подачи проявителя; упомянутый контейнер подачи проявителя, включающий в себя часть вмещения проявителя для вмещения проявителя, имеющего энергию текучести, не меньшую чем 4,3×10^-4 кг.см²/с², и не большую чем 4,14×10^-3 кг.см²/с²; малое отверстие для предоставления возможности выпускания проявителя из упомянутой части вмещения проявителя, упомянутое выпускное отверстие имеет площадь, не большую чем 12,6 мм²; часть ввода привода для приема движущей силы из упомянутого устройства пополнения проявителя; и механизм формирования воздушного потока для формирования повторного и попеременного воздушного потока внутрь и наружу через точечное отверстие.

Эти и другие цели, признаки и преимущества настоящего изобретения станут более очевидными из рассмотрения нижеследующего описания предпочтительных вариантов осуществления настоящего изобретения, взятых в соединении с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 - вид в разрезе примера устройства формирования изображений.

Фиг.2 - вид в перспективе устройства формирования изображений.

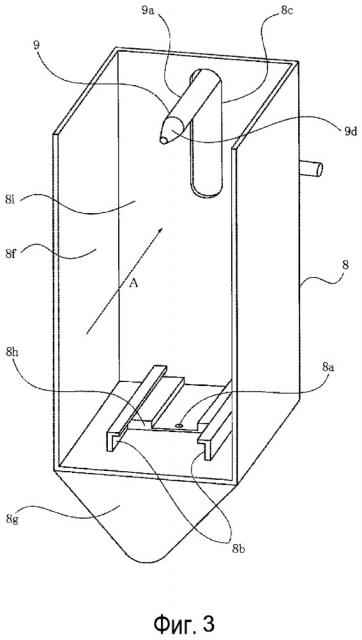

Фиг.3 - вид в перспективе устройства пополнения проявителя согласно варианту осуществления настоящего изобретения.

Фиг.4 - вид в перспективе устройства пополнения проявителя согласно фиг.3, как видно в другом направлении.

Фиг.5 - вид в разрезе устройства пополнения проявителя согласно фиг.3.

Фиг.6 - структурная схема, иллюстрирующая функционирование и конструкцию устройства управления.

Фиг.7 - блок-схема последовательности операций способа, иллюстрирующая технологический процесс операции подачи.

Фиг.8 - вид в разрезе, иллюстрирующий устройство пополнения проявителя без бункера и состояние установки контейнера подачи проявителя.

Фиг.9 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту осуществления настоящего изобретения.

Фиг.10 - вид в разрезе, иллюстрирующий контейнер подачи проявителя согласно варианту осуществления настоящего изобретения.

Фиг.11 - вид в разрезе, иллюстрирующий контейнер подачи проявителя, в котором выпускное отверстие и наклонная поверхность соединены друг с другом.

Фиг.12: (а) - вид в перспективе лопасти, используемой в устройстве для измерения энергии текучести, и (b) - схематическое представление измерительного устройства.

Фиг.13 - график, показывающий зависимость между диаметром выпускного отверстия и количеством выпускания.

Фиг.14 - график, показывающий зависимость между количеством, заполненным в контейнере и количеством выпускания.

Фиг.15 - вид в перспективе, иллюстрирующий части рабочих состояний контейнера подачи проявителя и устройства пополнения проявителя.

Фиг.16 - вид в перспективе, иллюстрирующий контейнер подачи проявителя и устройство пополнения проявителя.

Фиг.17 - вид в разрезе, иллюстрирующий контейнер подачи проявителя и устройство пополнения проявителя.

Фиг.18 - вид в разрезе, иллюстрирующий контейнер подачи проявителя и устройство пополнения проявителя.

Фиг.19 иллюстрирует изменение внутреннего давления части вмещения проявителя в устройстве и системе согласно настоящему изобретению.

Фиг.20: (а) - структурная схема, иллюстрирующая систему подачи проявителя (вариант 1 осуществления), использующуюся в подтверждающем эксперименте, и (b) - схематическое представление, иллюстрирующее явления в контейнере подачи проявителя.

Фиг.21: (а) - структурная схема, иллюстрирующая систему подачи проявителя (сравнительный пример), использующуюся в подтверждающем эксперименте, и (b) - схематическое представление, иллюстрирующее явления в контейнере подачи проявителя.

Фиг.22 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 2 осуществления.

Фиг.23 - вид в разрезе контейнера подачи проявителя согласно фиг.22.

Фиг.24 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 3 осуществления.

Фиг.25 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 3 осуществления.

Фиг.26 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 3 осуществления.

Фиг.27 - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 4 осуществления.

Фиг.28 - вид в перспективе в разрезе, показывающий контейнер подачи проявителя.

Фиг.29 - вид в частичном разрезе, иллюстрирующий контейнер подачи проявителя согласно варианту 4 осуществления.

Фиг.30 - вид в разрезе, иллюстрирующий еще один вариант осуществления.

Фиг.31: (a) - вид спереди установочной части, и (b) - частичный увеличенный вид в перспективе внутренности установочной части.

Фиг.32: (a) - вид в перспективе, иллюстрирующий контейнер подачи проявителя согласно варианту 1 осуществления, (b) - вид в перспективе, иллюстрирующий состояние вокруг выпускного отверстия: и (c) и (d) - вид спереди и вид в разрезе, иллюстрирующие состояние, в котором контейнер подачи проявителя установлен в установочную часть устройства пополнения проявителя.

Фиг.33: (a) - вид в перспективе части вмещения проявителя, (b) - вид в перспективе в разрезе контейнера подачи проявителя, (c) - вид в разрезе внутренней поверхности фланцевой части, и (d) - вид в разрезе контейнера подачи проявителя.

Фиг.34: (a) и (b)- виды в разрезе, показывающие операции всасывания и выпускания насосной части контейнера подачи проявителя согласно контейнеру подачи проявителя согласно варианту 5 осуществления.

Фиг.35 - увеличенная вертикальная проекция, иллюстрирующая конфигурацию криволинейной канавки контейнера подачи проявителя.

Фиг.36 - увеличенная вертикальная проекция примера конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.37 - увеличенная вертикальная проекция примера конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.38 - увеличенная вертикальная проекция примера конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.39 - увеличенная вертикальная проекция примера конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.40 - увеличенная вертикальная проекция примера конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.41 - увеличенная вертикальная проекция, иллюстрирующая пример конфигурации криволинейной канавки контейнера подачи проявителя.

Фиг.42 - график, показывающий изменение внутреннего давления контейнера подачи проявителя.

Фиг.43:(a) - вид в перспективе, показывающий конструкцию контейнера подачи проявителя согласно варианту 6 осуществления, и (b) - вид в разрезе, показывающий конструкцию контейнера подачи проявителя.

Фиг.44 - вид в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 7 осуществления.

Фиг.45:(a) - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 8 осуществления, (b) - вид в разрезе контейнера подачи проявителя, (c) - вид в перспективе, иллюстрирующий кулачковый механизм, и (d) - увеличенный вид части вращательного зацепления кулачкового механизма.

Фиг.46:(a) - вид в перспективе, показывающий конструкцию контейнера подачи проявителя согласно варианту 9 осуществления, и (b) - вид в разрезе, показывающий конструкцию контейнера подачи проявителя.

Фиг.47:(a) - вид в перспективе, показывающий конструкцию контейнера подачи проявителя согласно варианту 10 осуществления, и (b) - вид в разрезе, показывающий конструкцию контейнера подачи проявителя.

Фиг.48: (a)-(d) иллюстрируют работу механизма преобразования привода.

Фиг.49:(a) иллюстрирует вид в перспективе, иллюстрирующий конструкцию согласно варианту 11 осуществления, и части (b) и (c) иллюстрируют работу механизма преобразования привода.

Фиг.50:(a) - вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 12 осуществления, и (b) и (c) - виды в разрезе, иллюстрирующие операции выпускания насосной части.

Фиг.51:(a) - вид в перспективе, иллюстрирующий еще один пример контейнера подачи проявителя согласно варианту 12 осуществления, и часть (b) иллюстрирует часть сцепления контейнера подачи проявителя.

Фиг.52:(a) - вид в перспективе в разрезе, иллюстрирующий контейнер подачи проявителя согласно варианту 13 осуществления, и (b) и (c) - виды в разрезе, иллюстрирующие операции выпускания насосной части.

Фиг.53:(a) - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 14 осуществления; (b) - вид в перспективе в разрезе, иллюстрирующий конструкцию контейнера подачи проявителя; (c) - иллюстрирует конструкцию торца части вмещения проявителя, и (d) и (e) иллюстрируют операции выпускания насосной части.

Фиг.54:(a) - вид в перспективе, показывающий конструкцию контейнера подачи проявителя согласно варианту 15 осуществления; (b) - вид в перспективе фланцевой части, и (c) - вид в перспективе, иллюстрирующий конструкцию цилиндрической части.

Фиг.55:(a) и (b) - виды в разрезе, показывающие операции всасывания и выпускания насосной части контейнера подачи проявителя согласно варианту 15 осуществления.

Фиг.56 иллюстрирует конструкцию насосной части контейнера подачи проявителя согласно варианту 15 осуществления.

Фиг.57:(a) и (b) - виды в разрезе, схематически иллюстрирующие конструкцию контейнера подачи проявителя согласно варианту 16 осуществления.

Фиг.58:(a) и (b) - виды в перспективе, иллюстрирующие цилиндрический участок фланцевой части контейнера подачи проявителя согласно варианту 13 осуществления.

Фиг.59:(a) и (b) - виды в перспективе в частичном разрезе контейнера подачи проявителя согласно варианту 13 осуществления.

Фиг.60 - временная диаграмма, иллюстрирующая зависимость между рабочим состоянием насоса согласно варианту 17 осуществления и привязкой по времени открывания и закрывания вращающейся заслонки.

Фиг.61 - вид в перспективе в частичном разрезе, иллюстрирующий контейнер подачи проявителя согласно варианту 18 осуществления.

Фиг.62:(a) и (b) - виды в частичном разрезе, иллюстрирующие рабочее состояние насосной части согласно варианту 18 осуществления.

Фиг.63:(a) - временная диаграмма, иллюстрирующая зависимость между рабочим состоянием насоса согласно варианту 18 осуществления и привязкой по времени открывания и закрывания запорного клапана.

Фиг.64:(a) - частичный вид в перспективе контейнера подачи проявителя согласно варианту 19 осуществления: (b) - вид в перспективе фланцевой части, и (c) - вид в разрезе контейнера подачи проявителя.

Фиг.65:(a) - вид в перспективе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 20 осуществления, и (b) - вид в перспективе в разрезе контейнера подачи проявителя.

Фиг.66 - вид в перспективе в частичном разрезе, иллюстрирующий конструкцию контейнера подачи проявителя согласно варианту 20 осуществления.

Фиг.67:(a)-(d) - виды в разрезе контейнера подачи проявителя и устройства пополнения проявителя сравнительного примера и иллюстрируют технологический процесс этапов подачи проявителя.

Фиг.68 - вид в разрезе контейнера подачи проявителя и устройства пополнения проявителя еще одного сравнительного примера.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

В нижеследующем будет дано подробное описание в отношении контейнера подачи проявителя и системы подачи проявителя согласно настоящему изобретению. В нижеследующем описании, различные конструкции контейнера подачи проявителя могут быть заменены другими известными конструкциями, обладающими подобными функциями, в пределах объема концепции изобретения, если не указано иное. Другими словами, настоящее изобретение не ограничено конкретными конструкциями вариантов осуществления, которые будут описаны в дальнейшем, если не указано иное.

(Вариант 1 осуществления)

Прежде всего, будут описаны основные конструкции устройства формирования изображений, а затем, будут описаны устройство пополнения проявителя и контейнера подачи проявителя, составляющих систему подачи проявителя в устройстве формирования изображений.

(Устройство формирования изображений)

Со ссылкой на фиг.1 будет дано описание в отношении конструкций копировального аппарата (электрофотографического устройства формирования изображений), применяющего технологический процесс электрофотографического типа, в качестве примера устройства формировании изображений, использующего устройство пополнения проявителя, в которое съемно устанавливается контейнер подачи проявителя (так называемый картридж с тонером).

На фигуре, позицией 100 обозначен узел главного привода электрографического копировального аппарата (узел главного привода устройства формирования изображений или узел главного привода устройства). Позицией 101 обозначен оригинал, который помещен на стекло 102 стола поддержки оригинала. Световое изображение, соответствующее графической информации оригинала, изображается на электрофотографическом светочувствительном элементе 104 (светочувствительном элементе) посредством множества зеркал M оптической части 103 и линзы Ln, так что формируется электростатическое скрытое изображение. Электростатическое скрытое изображение визуализируется тонером (однокомпонентным магнитным тонером) в качестве проявителя (сухого порошка) проявочным устройством 201a сухого типа (однокомпонентным проявочным устройством).

В этом варианте осуществления, однокомпонентный магнитный тонер используется в качестве проявителя, который должен подаваться из контейнера 1 подачи проявителя, но настоящее изобретение не ограничено примером и включает в себя другие примеры, которые будут описаны в дальнейшем.

Более точно, в случае, когда применяется однокомпонентное проявочное устройство, использующее однокомпонентный немагнитный тонер, однокомпонентный немагнитный тонер подается в качестве проявителя. В дополнение, в случае, когда применяется двухкомпонентное проявочное устройство, использующее двухкомпонентный проявитель, содержащий в себе смешанный магнитный носитель и немагнитный тонер, немагнитный тонер подается в качестве проявителя. В таком случае, как немагнитный тонер, так и магнитный носитель могут подаваться в качестве проявителя.

Позициями 105-108 обозначены кассеты, вмещающие регистрирующие материалы (листы) S. По листу S, уложенному в стопу в кассетах 105-108, оптимальная кассета выбирается на основе размера листа оригинала 101 или информации, введенной оператором (пользователем) с жидкокристаллической операционной части копировального аппарата. Регистрирующий материал не ограничен листом бумаги, но, по желанию, может использоваться лист OHP или другой материал.

Один лист S, подаваемый подающим устройством 105A-108A и отделения, подается на валики 110 точного совмещения через подающую часть 109, и подается с привязкой по времени, синхронизированной вращением светочувствительного элемента 104 и сканированием оптической части 103.

Позициями 111, 112 обозначены зарядное устройство переноса и зарядное устройство отделения. Изображение проявителя, сформированное на светочувствительном элементе 104, переносится на лист S зарядным устройством 111 переноса. Затем, лист S, несущий проявленное изображение (тонерное изображение), перенесенное на него, отделяется от светочувствительного элемента 104 зарядным устройством 112 отделения.

После этого, лист S, поданный подающей частью 113, подвергается нагреву и давлению в закрепляющей части 114, так что проявленное изображение на листе закрепляется, а затем, пропускается через часть 115 выгрузки/обращения, в случае режима одностороннего копирования, и впоследствии лист S выгружается на разгрузочный лоток 117 валиками 116 выгрузки.

В случае режима двухстороннего копирования, лист S проникает в часть 115 выгрузки/обращения, и его часть выталкивается один раз наружу устройства валиком 116 выгрузки. Его задний конец проходит через заслонку 118, и заслонка 118 контролируется, когда он все еще зажат валиками 116 выгрузки, и валики 116 выгрузки вращаются в обратном направлении, так что лист S повторно подается в устройство. Затем, лист S подается на валики 110 точного совмещения посредством частей 119, 120 повторной подачи, а затем, проводится вдоль тракта подобно случаю режима одностороннего копирования, и выгружается в разгрузочный лоток 117.

В узле главного привода устройства 100, вокруг светочувствительного элемента 104, предусмотрено оборудование процесса формирования изображений, такое как проявочное устройство 201a, в качестве средства проявки, часть 202 очистителя в качестве средства очистки, основное зарядное устройство 203 в качестве средства зарядки. Проявочное устройство 201 проявляет электростатическое скрытое изображение, сформированное на светочувствительном элементе 104 оптической частью 103, в соответствии с графической информацией 101, нанося проявитель на скрытое изображение. Основное зарядное устройство 203 равномерно заряжает поверхность светочувствительного элемента с целью формирования требуемого электростатического изображения на светочувствительном элементе 104. Очищающая часть 202 удаляет проявитель, оставшийся на светочувствительном элементе 104.

Фиг.2 - внешний вид устройства формирования изображений. Когда оператор открывает переднюю крышку 40 замены, которая является частью наружного корпуса устройства формирования изображений, становится видна часть устройства 8 пополнения проявителя, которая будет описана в дальнейшем.

Посредством вставки контейнера 1 подачи проявителя в устройство 8 пополнения проявителя, контейнер 1 подачи проявителя устанавливается в состояние подачи проявителя в устройство 8 пополнения проявителя. С другой стороны, когда оператор заменяет контейнер 1 подачи проявителя, выполняется операция, противоположная операция для установки, посредством которой контейнер 1 подачи проявителя вынимается из устройства 8 пополнения проявителя, и устанавливается новый контейнер 1 подачи проявителя. Передняя крышка 40 для замены является крышкой исключительно для установки и снятия (замены) контейнера 1 подачи проявителя, и открывается и закрывается только для установки и снятия контейнера 1 подачи проявителя. При операции технического обслуживания и ремонта для узла главного привода устройства 100, передняя крышка 100c открывается и закрывается.

(Устройство пополнения проявителя)

Со ссылкой на фиг.3, 4 и 5, будет описано устройство 8 пополнения проявителя. Фиг.3 - схематический вид в перспективе устройства 8 пополнения проявителя. Фиг.4 - схематический вид в перспективе устройства 8 пополнения проявителя при наблюдении с задней стороны. Фиг.5 - схематический вид в разрезе устройства 8 пополнения проявителя.

Устройство 8 пополнения проявителя оснащено установочной частью (пространством установки), в которую является устанавливаемым (съемно устанавливаемым) контейнер 1 подачи проявителя. Оно также снабжено портом приема проявителя (отверстием приема проявителя) для приема проявителя, выпущенного из выпускного отверстия 1c (выпускного порта) контейнера 1 подачи проявителя, который будет описан в дальнейшем. Диаметр порта 8a приема проявителя желательно является по существу таким же, как у выпускного отверстия 1c контейнера 1 подачи проявителя, для как можно большего предотвращения загрязнения внутренности установочной части 8f проявителем. Когда диаметры порта 8a приема проявителя и выпускного отверстия 1c идентичны, отложение проявителя на внутренней поверхности и являющееся результатом загрязнение внутренней поверхности, иной, чем порт и проем, могут избегаться.

В этом примере, порт 8a приема проявителя является незначительным отверстием (малым отверстием) соответственно выпускному отверстию 1c контейнера 1 подачи проявителя, и диаметр имеет значение приблизительно 2 мм Ø. Предусмотрена Г-образная направляющая 8b регулировки положения (удерживающий элемент) для фиксации положения контейнера 1 подачи проявителя, так что направление установки контейнера 1 подачи проявителя в установочную часть 8f является направлением, указанным стрелкой A. Направление снятия контейнера 1 подачи проявителя из установочной части 8f противоположно направлению A.

Устройство 8 пополнения проявителя оснащено в нижней части бункером 8g для временного накопления проявителя. Как показано на фиг.5, в бункере 8g предусмотрен винт 11 подачи для подачи проявителя в бункера 201a проявителя, которая является частью проявочного устройства 201, и отверстие 8e в сообщении по текучей среде с бункером 201a проявителя. В этом варианте осуществления, объем бункера 8g имеет значение 130 см³.

Как описано выше, проявочное устройство 201, согласно фиг.1, проявляет с использованием проявителя электростатическое скрытое изображение, сформированное на светочувствительном элементе 104, на основе графической информации оригинала 101. Проявочное устройство 201 снабжено проявочным валиком 201f в дополнение к бункеру 201a проявителя.

Бункер 201a проявителя оснащен элементом 201c перемешивания для перемешивания проявителя, подаваемого из контейнера 1 подачи проявителя. Проявитель, размешанный элементом 201c перемешивания, подается на подающий элемент 201e подающим элементом 201d.

Проявитель, последовательно подаваемый подающими элементами 201e, 201b, переносится на проявочный валик 201f, а в конечном счете, на светочувствительный элемент 104. Как показано на фиг.3, 4, устройство 8 пополнения проявителя дополнительно оснащено блокировочным элементом 9 и шестерней 10, которые составляют приводной механизм для привода контейнера 1 подачи проявителя, который будет описан в дальнейшем.

Блокировочный элемент 9 замыкается с блокировочной частью 3, функционирующей в качестве части ввода привода для контейнера 1 подачи проявителя, когда контейнер 1 подачи проявителя устанавливается в установочную часть 8f для устройства 8 пополнения проявителя. Блокирующий элемент 9 является свободно сидящим в части 8c удлиненного отверстия, сформированной в установочной части 8f устройства 8 пополнения проявителя, и подвижным в направлениях вверх и вниз на фигуре относительно установочной части 8f. Блокировочный элемент 9 находится в виде конфигурации круглого стержня и снабжен на свободном конце скошенной частью 9d, принимая во внимание легкую вставку в блокировочную часть 3 (фиг.9) контейнера 1 подачи проявителя, который будет описан в дальнейшем.

Блокировочная часть 9a (часть зацепления, зацепляемая с блокировочной частью 3) блокировочного элемента 9, соединена с рельсовой частью 9b, показанной на фиг.4, и боковые поверхности рельсовой части 9b удерживаются частью 8d направляющей устройства 8 пополнения проявителя и являются подвижными в направлении вверх и вниз на фигуре.

Рельсовая часть 9b снабжена зубчатой частью 9c, которая зацепляется с шестерней 10. Шестерня 10 соединена с приводным электродвигателем 500. Посредством устройства 600 управления, осуществляющего такое управление, что направления вращательного движения приводного электродвигателя, предусмотренного в устройстве 100 формирования изображений, периодически меняется на противоположное, блокировочный элемент 9 возвратно-поступательно движется в направлениях вверх и вниз на фигуре вдоль удлиненного отверстия 8c.

(Управление подачей проявителя устройства пополнения проявителя)

Со ссылкой на фиг.6, 7 будет описано управление подачей проявителя посредством устройства 8 пополнения проявителя. Фиг.6 - структурная схема, иллюстрирующая функционирование и конструкцию устройства 600 управления, а фиг.7 - блок-схема последовательности операций способа, иллюстрирующая технологический процесс операции подачи.

В этом примере, количество проявителя, временно накопленного в бункере 8g (высота уровня проявителя) ограничено, так что проявитель не течет обратно в контейнер 1 подачи проявителя из устройства 8 пополнения проявителя, посредством операции всасывания контейнера 1 подачи проявителя, который будет описан в дальнейшем. Для этой цели, в этом примере, датчик 8k проявителя (фиг.5) предусмотрен для выявления количества проявителя, вмещенного в бункер 8g.

Как показано на фиг.6, устройство 600 управления управляет приведением в действие/не приведением в действие приводного электродвигателя 500 в соответствии с выходным сигналом датчика 8k проявителя, посредством чего, проявитель не вмещается в бункер 8g после предопределенного количества.

Будет описан технологический процесс последовательности управления для этого. Прежде всего, как показано на фиг.7, датчик 8k проявителя проверяет количество вмещенного проявителя в бункере 8g. Когда количество вмещенного проявителя, выявленное датчиком 8k проявителя, различается в качестве являющегося меньшим, чем заданное количество, то есть когда отсутствие проявителя обнаружено датчиком 8k проявителя, приводной электродвигатель 500 приводится в действие, чтобы выполнять операцию подачи проявителя в течение заданного периода времени (S101).

Количество вмещенного проявителя, выявленное датчиком 8k проявителя, определяется в качестве достигшего предопределенного количества, то есть когда проявитель обнаружен датчиком 8k проявителя, в результате операции подачи проявителя, приводной электродвигатель 500 выводится из работы, чтобы прекратить операцию подачи проявителя (S102). Прекращением операции подачи, последовательность этапов подачи проявителя завершается.

Такие этапы подачи проявителя выполняются повторно всякий раз, когда количество вмещенного проявителя в бункере 8g становится меньшим, чем заданное количество, в рез
