Класс 74Ь, Яо Ц) Я

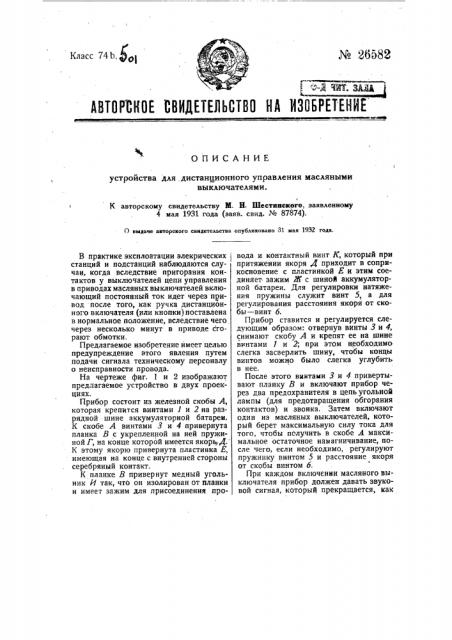

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для дистанционного управления масляными выключателями.

К авторскому свидетельству М. Н. Шестинского, заявленному

4 мая 1931 года (ваяв. свид. № 87874).

О выдаче авторского свидетельства опубликовано 31 мая 1932 года.

В практике эксплоатации элекрических станций и подстанций наблюдаются случаи, когда вследствие пригорания контактов у выключателей цепи управления в приводах масляных выключателей включающий постоянный ток идет через привод после того, как ручка дистанционного включателя (рли кнопки) поставлена в нормальное положение, вследствие чего через несколько минут в приводе сгорают обмотки.

Предлагаемое изобретение имеет целью предупреждение атого явления путем подачи сигнала техническому персоналу о неисправности провода.

На чертеже фиг. 1 и 2 изображают предлагаемое устройство в двух проекциях.

Прибор состоит из железной скобы А, которая крепится винтами 1 и 2 на разрядной шине аккумуляторной батареи.

К скобе А винтами 3 и 4 привернута планка В с укрепленной на ней пружиной Г, на конце которой имеется якорь,Д.

К этому якорю привернута пластинка Е, имеющая на конце с внутренней стороны серебряный контакт.

К планке В привернут медный угольник И так, что он изолирован от планки и имеет зажим для присоединения провода и контактный винт К, который при притяжении якоря Д приходит в соприкосновение с пластинкой Е и этим соединяет зажим 2iV с шиной аккумуляторной батареи. Для регулировки натяжения пружины служит винт 5, а для регулирования расстояния якоря от скобы — винт б.

Прибор ставится и регулируется следующим образом: отвернув винты 3 и 4, снимают скобу А и крепят ее на,шине винтами и 2; при этом необходимо слегка засверлить шину, чтобы концы винтов можно было слегка углубить в нее.

После этого вынтами 3 и 4 привертывают планку В и включают прибор через два предохранителя в цепь угольной лампы (для предотвращения обгорания контактов) и звонка. Затем включают один из масляных выключателей, который берет максимальную силу тока для того, чтобы получить в скобе .4 максимальное остаточное намагничивание, после чего, если необходимо, регулируют пружинку винтом 5 и расстояние якоря от скобы винтом б.

При каждом включении масляного выключателя прибор должен давать звуковой сигнал, который прекращается, как
