Способ и устройство для передачи и приема беспроводного сигнала в системе беспроводной связи

Способ и устройство для передачи и приема беспроводного сигнала в системе беспроводной связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Настоящее изобретение относится к системе беспроводной связи, и более конкретно к способу и устройству для передачи/приема беспроводного сигнала. Система беспроводной связи включает в себя систему беспроводной связи на основе CA (агрегации несущих).

Уровень техники

[2] Системы беспроводной связи широко используются для оказания различных видов услуг связи, включая услуги голосовой связи и передачи данных. В общем случае, система беспроводной связи является системой множественного доступа, которая поддерживает связь между множеством пользователей путем совместного использования доступных системных ресурсов (например, полосы пропускания, мощности передачи и т.п.) упомянутым множеством пользователей. Система множественного доступа может принимать схему множественного доступа, такую как множественный доступ с кодовым разделением (CDMA), множественный доступ с частотным разделением (FDMA), множественный доступ с временным разделением (TDMA), множественный доступ с ортогональным частотным разделением (OFDMA) или множественный доступ с частотным разделением на одной несущей (SC-FDMA).

Раскрытие изобретения

Техническая задача

[3] Задача настоящего изобретения, созданного для решения проблемы, состоит в способе эффективного выполнения процессов передачи и приема беспроводного сигнала, и в устройстве для этого. Другая задача настоящего изобретения состоит в создании способа эффективной передачи управляющей информации восходящей линии связи и устройства для этого.

[4] Технические задачи, предусматриваемые в настоящем изобретении, не ограничены вышеупомянутой технической задачей. И другие, не упомянутые технические задачи могут быть явным образом понятны из нижеприведенного описания специалистам в данной области техники, к которой относится настоящее изобретение.

Техническое решение

[5] В аспекте настоящего изобретения способ передачи информации HARQ-ACK (подтверждения гибридного автоматического запроса повторной передачи) абонентским устройством (UE) в системе беспроводной связи включает в себя этапы, на которых: конфигурируют P-соту (первичную соту) FDD (дуплексной связи с частотным разделением) и S-соту (вторичную соту) TDD (дуплексной связи с временным разделением); конфигурируют первый шаблон SF UL-DL (подкадр восходящей линии связи - нисходящей линии связи) для S-соты TDD в соответствии с информацией указания шаблона, принятой посредством сигнала L1 (уровня 1); и передают посредством SR (запроса планирования) PUCCH (физического канала управления восходящей линии связи) информацию HARQ-ACK, относящуюся к SF, в котором направлением передачи S-соты TDD является UL, на основании первого шаблона SF UL-DL, причем информация HARQ-ACK включает в себя ответы HARQ-ACK как для P-соты, так и для S-соты, когда направлением передачи S-соты TDD в SF является DL, на основании опорного шаблона SF UL-DL, конфигурированного для S-соты TDD, в отношении обратной связи HARQ-ACK, и информация HARQ-ACK включает в себя ответ HARQ-ACLK только для P-соты, когда направлением передачи S-соты в SF TDD является UL, на основании опорного шаблона SF UL-DL.

[6] В другом аспекте настоящего изобретения UE, выполненное с возможностью передачи информации HARQ-ACK в системе беспроводной связи, включает в себя: радиочастотный (RF) модуль; и процессор, причем процессор выполнен с возможностью: конфигурирования P-соты FDD и S-соты TDD; конфигурирования первого шаблона SF UL-DL для S-соты TDD в соответствии с информацией указания шаблона, принятой посредством сигнала L1; и передачи посредством PUCCH SR информации HARQ-ACK, относящейся к SF, в котором направлением передачи S-соты TDD является UL, на основании первого шаблона SF UL-DL, причем информация HARQ-ACK включает в себя ответы HARQ-ACK как для P-соты, так и для S-соты, когда направлением передачи S-соты TDD в SF является DL, на основании опорного шаблона SF UL-DL, конфигурированного для S-соты TDD в отношении обратной связи HARQ-ACK, и информация HARQ-ACK включает в себя ответ HARQ-ACLK только для P-соты, когда направлением передачи S-соты TDD в SF является UL, на основании опорного шаблона SF UL-DL.

[7] Ответы HARQ-ACK для P-соты и S-соты могут включать в себя ответы HARQ-ACK, сгруппированные по сотам, когда информация HARQ-ACK включает в себя ответы HARQ-ACK как для P-соты, так и для S-соты.

[8] Информация HARQ-ACK может включать в себя отдельный ответ HARQ-ACK, генерируемый для каждого транспортного блока P-соты, для одного или более транспортных блоков P-соты, когда информация HARQ-ACK включает в себя ответ HARQ-ACK только для P-соты.

[9] Когда направлением передачи S-соты TDD в SF является DL, на основании опорного шаблона SF UL-DL, конфигурированного для S-соты TDD, SF может указывать на SF, в котором направление передачи может быть реконфигурировано из UL в DL.

[10] Когда направлением передачи S-соты TDD в SF является UL, на основании опорного шаблона SF UL-DL, конфигурированного для S-соты TDD, SF может указывать на SF, в котором направление передачи не может быть реконфигурировано из UL в DL.

[11] PUCCH SR может включать в себя формат PUCCH 1a или формат PUCCH 1b.

Полезные эффекты

[12] В соответствии с настоящим изобретением возможно выполнение эффективной передачи и приема беспроводного сигнала в системе беспроводной связи. Более конкретно, возможна эффективная передача управляющей информации восходящей линии связи.

[13] Эффекты, достигаемые настоящим изобретением, не ограничены вышеупомянутым эффектом. И другие, не упомянутые эффекты могут быть явным образом понятны из нижеследующего описания специалистам в данной области техники, к которой относится изобретение,.

Краткое описание чертежей

[14] Сопровождающие чертежи, которые включены для обеспечения дальнейшего понимания изобретения и включены в настоящее описание и составляют его часть, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для объяснения принципов изобретения.

[15] Фиг. 1 иллюстрирует физические каналы, используемые в 3GPP LTE(-A), и способ передачи сигналов с их использованием.

[16] Фиг. 2 иллюстрирует структуру кадра радиосвязи.

[17] Фиг. 3 иллюстрирует сетку ресурсов слота нисходящей линии связи.

[18] Фиг. 4 иллюстрирует структуру подкадра нисходящей линии связи.

[19] Фиг. 5 иллюстрирует пример усовершенствованного физического канала управления нисходящей линии связи (EPDCCH).

[20] Фиг. 6 иллюстрирует структуру подкадра восходящей линии связи.

[21] Фиг. 7 иллюстрирует структуру форматов PUCCH (физического канала управления восходящей линии связи) 1a/ab на уровне слотов.

[22] Фиг. 8 иллюстрирует систему беспроводной связи на основе агрегации несущих (CA).

[23] Фиг. 9 иллюстрирует перекрестное планирование несущих.

[24] Фиг. 10 иллюстрирует CA в P-соте FDD - S-соте TDD.

[25] Фиг. 11 и 12 иллюстрируют процесс передачи HARQ-ACK в CA в P-соте FDD - S-соте TDD.

[26] Фиг. 13 иллюстрирует реконфигурацию U=>D в соте TDD с eIMTA.

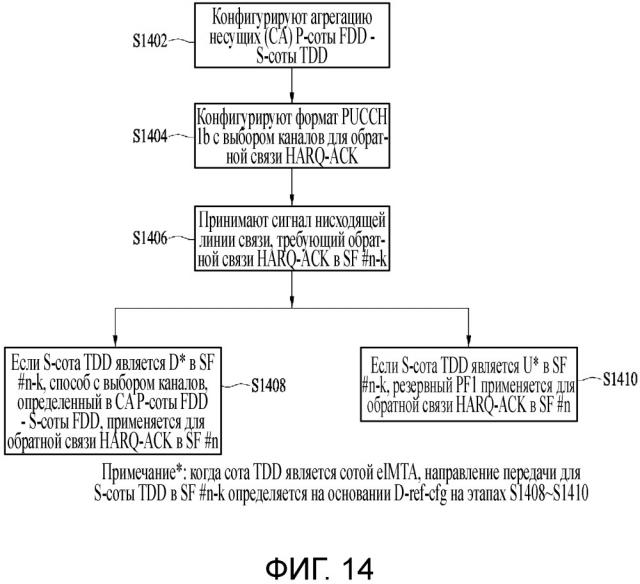

[27] Фиг. 14 иллюстрирует процесс передачи HARQ-ACK в соответствии с вариантом осуществления настоящего изобретения.

[28] Фиг. 15 иллюстрирует базовую станцию и абонентское устройство, применимые в варианте осуществления настоящего изобретения.

Осуществление изобретения

[29] Варианты осуществления настоящего изобретения применимы к различным технологиям беспроводного доступа, таким как множественный доступ с кодовым разделением (CDMA), множественный доступ с частотным разделением (FDMA), множественный доступ с временным разделением (TDMA), множественный доступ с ортогональным частотным разделением (OFDMA) и множественный доступ с частотным разделением на одной несущей (SC-FDMA). CDMA может быть реализован в виде такой технологии радиосвязи, как Универсальный наземный радиодоступ (UTRA) или CDMA2000. TDMA может быть реализован в виде такой технологии радиосвязи, как Глобальная система мобильной связи (GSM)/Служба пакетной радиосвязи общего назначения (GPRS)/Усовершенствованная GSM с увеличенной скоростью передачи данных (EDGE). OFDMA может быть реализован в виде такой технологии радиосвязи, как стандарт 802.11 (Беспроводная точность (Wi-Fi)) Института инженеров по электротехнике и электронике (IEEE), IEEE 802.16 (Всемирная совместимость для микроволнового доступа (WiMAX)), IEEE 802.20 и Усовершенствованного UTRA (E-UTRA). UTRA является частью Универсальной мобильной телекоммуникационной системы (UMTS). Долгосрочное развитие (LTE) Проекта партнерства 3-го поколения (3GPP) является частью Усовершенствованной UMTS (E-UMTS) с использованием E-UTRA, в котором OFDMA используется для нисходящей линии связи, а SC-FDMA - для восходящей линии связи. Усовершенствованное LTE (LTE-A) является развитием 3GPP LTE.

[30] При том, что нижеследующее описание для ясности сосредоточено на 3GPP LTE/LTE-A, это сделано исключительно в качестве примера, и таким образом это не следует рассматривать как ограничение настоящего изобретения. Следует отметить, что конкретные понятия, раскрытые в настоящем изобретении, предложены для удобства и лучшего понимания настоящего изобретения, и использование этих конкретных понятий может быть заменено другими форматами в пределах технического объема или сущности настоящего изобретения.

[31] На Фиг. 1 проиллюстрированы физические каналы, используемые в 3GPP LTE(-A), и способ передачи сигналов с их использованием.

[32] При включении питания или когда UE изначально входит в соту, UE выполняет поиск исходной соты, включающий в себя синхронизацию с BS на этапе S101. Для поиска исходной соты UE синхронизируется с BS получает такую информацию, как идентификатор (ID) соты путем приема первичного канала синхронизации (P-SCH) и вторичного канала синхронизации (S-SCH) от BS. Затем UE может принимать информацию широковещательной передачи из соты по физическому каналу широковещательной передачи (PBCH). В то же время, UE может проверять состояние канала нисходящей линии связи путем приема опорного сигнала нисходящей линии связи (DL RS) во время поиска исходной соты.

[33] После поиска исходной соты UE может получать более конкретную системную информацию путем приема физического канала управления нисходящей линии связи (PDCCH) и приема совместно используемого физического канала нисходящей линии связи (PDSCH) на основании информации PDCCH на этапе S102.

[34] UE может выполнять процедуру произвольного доступа для доступа к BS на этапах S103 - S106. Для произвольного доступа UE может передавать преамбулу в BS по физическому каналу произвольного доступа (PRACH) (S103) и принимать ответное сообщение для преамбулы по PDCCH и PDSCH, соответствующему PDCCH (S104). В случае произвольного доступа на конкурентной основе UE может выполнять процедуру разрешения конкуренции путем дополнительной передачи PRACH (S105) и приема PDCCH и PDSCH, соответствующего PDCCH (S106).

[35] После вышеописанной процедуры UE может принимать PDCCH/PDSCH (S107) и передавать совместно используемый физический канал восходящей линии связи (PUSCH)/физический канал управления восходящей линии связи (PUCCH) (S108) в качестве общей процедуры передачи сигнала нисходящей/восходящей линии связи. Управляющая информация, передаваемая от UE в BS называется управляющей информацией восходящей линии связи (UCI). UCI включает в себя подтверждение/отрицательное подтверждение гибридного автоматического запроса повторной передачи (HARQ-ACK/NACK), запрос планирования (SR), информацию о состоянии канала (CSI) и т.п. CSI включает в себя указатель качества канала (CQI), указатель матрицы предварительного кодирования (PMI), указатель ранга (RI) и т.п. При том, что в общем случае UCI передается по PUCCH, UCI может передаваться по PUSCH, когда управляющую информацию и данные трафика необходимо передавать одновременно. Кроме того, UCI может апериодически передаваться по PUSCH согласно запросу/команде сети.

[36] Фиг. 2 иллюстрирует структуру кадра радиосвязи. Передача пакетов данных по восходящей/нисходящей линии связи выполняется на подкадровой основе. Подкадр определен как предварительно заданный интервал времени, включающий в себя множество символов. 3GPP LTE поддерживает структуру кадра радиосвязи типа 1, применимую в дуплексной связи с частотным разделением (FDD) и структуру кадра радиосвязи типа 2, применимую в дуплексной связи с временным разделением (TDD).

[37] На Фиг. 2(a) проиллюстрирована структура кадра радиосвязи типа 1. Подкадр нисходящей линии связи включает в себя 10 подкадров, каждый из которых включает в себя 2 слота во временной области. Время для передачи подкадра определено как временной интервал передачи (TTI). Например, каждый подкадр имеет длительность 1 мс, и каждый слот имеет длительность 0,5 мс. Слот включает в себя множество символов OFDM во временной области и включает в себя множество блоков ресурсов (RB) в частотной области. Поскольку в нисходящей линии связи в 3GPP LTE используется OFDM, символ OFDM представляет период символа. Символ OFDM может называться символом SC-FDMA или периодом символа. RB как блок выделения ресурсов может включать в себя множество последовательных поднесущих в одном слоте.

[38] Количество символов OFDM, включенных в один слот, может зависеть от конфигурации циклического префикса (CP). CP включают в себя расширенный CP и обычный CP. Когда символ OFDM конфигурирован с обычным CP, например, количество символов OFDM, включенных в один слот, может составлять 7. Когда символ OFDM конфигурирован с расширенным CP, длина одного символа OFDM увеличена, и таким образом количество символов OFDM, включенных в один слот, меньше, чем количество в случае с обычным CP. В случае с расширенным CP количество символов OFDM, выделенных на один слот, может составлять 6. Когда состояние канала нестабильно, как в случае, когда UE перемещается с высокой скоростью, расширенный CP может использоваться для уменьшения межсимвольных помех.

[39] Когда используется обычный CP, один подкадр включает в себя 14 символов OFDM, поскольку в одном слоте 7 символов OFDM. Как максимум первые три символа OFDM в каждом подкадре могут быть выделены для PDCCH, а остальные символы OFDM могут быть выделены для PDSCH.

[40] На Фиг. 2(b) проиллюстрирована структура кадра радиосвязи типа 2. Кадр радиосвязи типа 2 включает в себя 2 полукадра. Каждый полукадр включает в себя 4(5) обычных подкадров и 10 особых подкадров. Обычные подкадры используются для восходящей линии связи или нисходящей линии связи в соответствии с конфигурацией UL-DL. Подкадр состоит из 2 слотов.

[41] В Таблице 1 показаны конфигурации подкадров в кадре радиосвязи в соответствии с конфигурациями UL-DL.

[42] Таблица 1

Конфигурация восходящей/нисходящей линии связи	Периодичность точек переключения с нисходящей линии связи на восходящую линию связи	Номер подкадра
		0	1	2	3	4	5	6	7	8	9
0	5 мс	D	S	U	U	U	D	S	U	U	U
1	5 мс	D	S	U	U	D	D	S	U	U	D
2	5 мс	D	S	U	D	D	D	S	U	D	D
3	10 мс	D	S	U	U	U	D	D	D	D	D
4	10 мс	D	S	U	U	D	D	D	D	D	D
5	10 мс	D	S	U	D	D	D	D	D	D	D
6	5 мс	D	S	U	U	U	D	S	U	U	D

[43] В таблице 1 D означает подкадр нисходящей линии связи, U означает подкадр восходящей линии связи, и S означает специальный подкадр. Специальный подкадр включает в себя DwPTS (временной слот пилот-сигнала нисходящей линии связи), GP (защитный период) и UpPTS (временной слот пилот-сигнала восходящей линии связи). DwPTS используется для поиска исходной соты, синхронизации или оценки канала в UE, а UpPTS используется для оценки канала в BS и синхронизации передачи по восходящей линии связи в UE. GP устраняет помехи в UL, вызванные задержкой при многоканальном распространении сигнала DL между UL и DL.

[44] Структура кадра радиосвязи является лишь примерной, и количество подкадров, включенных в кадр радиосвязи, количество слотов, включенных в подкадр, и количество символов, включенных в слот, могут быть различными.

[45] На Фиг. 3 проиллюстрирована сетка ресурсов слота нисходящей линии связи.

[46] Обращаясь к Фиг. 3, слот нисходящей линии связи включает в себя множество символов OFDM во временной области. При том, что на чертеже один слот нисходящей линии связи может включать в себя 7 символов OFDM, а один блок ресурсов (RB) может включать в себя 12 поднесущих в частотной области, настоящее изобретение не ограничено этим. Каждый элемент сетки ресурсов называется элементом ресурсов (RE). Один RB включает в себя 12×7 RE. Количество NRB блоков RB, включенных в слот нисходящей линии связи, зависит от полосы пропускания передачи нисходящей линии связи. Шаблон слота восходящей линии связи может быть таким же, как и шаблон слота нисходящей линии связи.

[47] На Фиг. 4 проиллюстрирована структура подкадра нисходящей линии связи.

[48] Обращаясь к Фиг. 4, максимальное количество в три (четыре) символа OFDM, расположенных в передней части первого слота в подкадре, соответствует области управления, для которой выделен канал управления. Остальные символы OFDM соответствуют области данных, для которой выделен совместно используемый физический канал нисходящей линии связи (PDSCH). Основной единицей ресурсов области данных является RB. Примеры каналов управления нисходящей линии связи, используемых в LTE, включают в себя физический канал указателя формата управления (PCFICH), физический канал управления нисходящей линии связи (PDCCH), физический канал указателя гибридного ARQ (PHICH) и т.п. PCFICH передается в первом символе OFDM подкадра и несет информацию в отношении количества символов OFDM, используемых для передачи каналов управления в подкадре. PHICH является ответом на передачу по восходящей линии связи и несет сигнал подтверждения (ACK)/отрицательного подтверждения (NACK) HARQ. Управляющая информация, передаваемая по PDCCH, называется управляющей информацией нисходящей линии связи (DCI). DCI включает в себя информацию планирования восходящей или нисходящей линии связи или команду управления мощностью передачи по восходящей линии связи для произвольной группы UE.

[49] Управляющая информация, передаваемая по PDCCH, называется управляющей информацией нисходящей линии связи (DCI). Форматы 0, 3, 3A и 4 для восходящей линии связи и форматы 1, 1A, 1B, 1C, 1D, 2, 2A, 2B и 2C для нисходящей линии связи определены как форматы DCI. Тип информационного поля, количество информационных полей, количество битов в каждом информационном поле и т.п. зависят от формата DIC. Например, форматы DCI по выбору включают в себя подтверждение такой информации, как флаг перестройки, назначение RB, MCS (схема модуляционного кодирования), RV (версия дублирования), NDI (указатель новых данных), TPC (управление мощностью передачи), номер процесса HARQ, PMI (указатель матрицы предварительного кодирования) в соответствии с необходимостью. Соответственно, размер управляющей информации, соотнесенный с форматом DCI, зависит от формата DCI. Произвольный формат DCI может использоваться для передачи двух или более типов управляющей информации. Например, форматы DIC 0/1A используются для передачи формата DCI 0 или формата DIC 1, которые различаются друг от друга путем использования поля флага.

[50] PDCCH может нести транспортный формат и выделение ресурсов для совместно используемого канала нисходящей линии связи (DL-SCH), информацию выделения ресурсов для совместно используемого канала восходящей линии связи (UL-SCH), информацию поискового вызова по каналу поискового вызова (PCH), системную информацию по DL-SCH, информацию о выделении ресурсов для управляющего сообщения верхнего уровня, такого как ответ произвольного доступа, передаваемый по PDSCH, набор команд управления мощностью Tx для отдельных UE в произвольной группе UE, команду управления мощностью Tx, информацию об активации передачи голосовых данных по протоколу IP (VoIP) и т.п. Множество PDCCH может передаваться в пределах области управления. UE может отслеживать множество PDCCH. PDCCH передается в агрегации из одного или нескольких последовательных элементов канала управления (CCE). CCE является логической единицей выделения, используемой для обеспечения скорости кодирования для PDCCH на основании состояния канала радиосвязи. CCE соответствует множеству групп элементов ресурсов (REG). Формат PDCCH и количество битов доступного PDCCH определяются количеством CCE. BS определяет формат PDCCH в соответствии с DCI, подлежащим передаче в UE, и прикрепляет к управляющей информации код циклической проверки избыточности (CRC). CRC маскируется уникальным идентификатором (называемым временным идентификатором сети радиосвязи (RNTI)) в соответствии с владельцем или использованием PDCCH. Если PDCCH предназначен для конкретного UE, уникальный идентификатор (например, RNTI соты (C-RNTI)) UE может быть применен в качестве маски для CRC. В качестве альтернативы, если PDCCH предназначен для сообщения поискового вызова, идентификатор поискового вызова (например, RNTI поискового вызова (P-RNTI)) может быть применен в качестве маски для CRC. Если PDCCH предназначен для системной информации (более конкретно, для блока системной информации (SIB)), RNTI системной информации (SI-RNTI) может быть применен в качестве маски для CRC. Если PDCCH предназначен для ответа произвольного доступа, RNTI произвольного доступа (RA-RNTI) может быть применен в качестве маски для CRC.

[51] PDCCH несет сообщение, известное как DCI, которое включает в себя информацию о назначении ресурсов и другую управляющую информацию для UE или группы UE. В общем случае, множество PDCCH может передаваться в подкадре. Каждый PDCCH передается с использованием одного или более CCE. Каждый CCE соответствует 9 наборам из 4 RE. 4 RE называются REG. 4 символа QPSK отображаются в одну REG. RE, выделенные для опорного сигнала, не входят в состав REG, и таким образом общее количество REG в символах OFDM зависит от наличия или отсутствия опорного сигнала, относящегося к соте. Понятие REG (т.е. отображение на основе групп, причем каждая группа включает в себя 4 RE) используется для других каналов управления нисходящей линии связи (PCFICH и PHICH). То есть REG используется в качестве основной единицы ресурсов в области управления. 4 формата PDCCH поддерживаются так, как это показано в Таблице 2.

[52] Таблица 2

Формат PDCCH	Количество CCE (n)	Количество REG	Количество битов PDCCH
0	1	9	72
1	2	8	144
2	4	36	288
3	5	72	576

[53] CCE нумеруются последовательно. Для упрощения процесса декодирования передача PDCCH, имеющего формат, включающий в себя n CCE, может начинаться с использованием количества CCE, кратного n. Количество CCE, используемое для передачи конкретного PDCCH, определяется BS в соответствии с состоянием канала. Например, если PDCCH предназначен для UE, имеющего канал нисходящей линии высокого качества (например, канал, близкий к BS), для передачи PDCCH может использоваться только один CCE. Однако для UE, имеющего плохой канал (например, канал, близкий к краю соты), для передачи PDCCH могут использоваться 8 CCE, чтобы обеспечить достаточную надежность. Кроме того, может осуществляться управление уровнем мощности PDCCH в соответствии с состоянием канала.

[54] LTE определяет положения CCE в ограниченном наборе, в которых могут быть размещены PDCCH для каждого UE. Положения CCE в ограниченном наборе, которые должно отслеживать UE для обнаружения выделенного ему PDCCH, можно назвать областью поиска (SS). В LTE SS имеет размер, зависящий от формата PDCCH. Область поиска для конкретного UE (USS) и общая область поиска (CSS) определяются по отдельности. USS устанавливается для каждого UE, а диапазон CSS сигнализируется всем UE. USS и CSS могут перекрываться для данного UE. В случае довольно малой SS в отношении конкретного UE, когда некоторые положения CCE выделены в SS, остальные CCE отсутствуют. Соответственно, BS может не обнаруживать ресурсы CCE, в которых доступным UE будут передаваться PDCCH, в определенных подкадрах. Для минимизации вероятности того, что такая блокировка будет продолжаться в следующем подкадре, относящаяся к UE последовательность перестройки применяется к начальной точке USS .

[55] В таблице 3 показаны размеры CSS и USS.

[56] Таблица 3

Формат PDCCH	Количество CCE (n)	Количество кандидатов в общей области поиска	Количество кандидатов в выделенной области поиска
0	1	-	6
1	2	-	6
2	4	4	2
3	8	2	2

[57] Для управления вычислительной нагрузкой по слепому декодированию на основании количества процессов слепого декодирования для достижения надлежащего уровня, не требуется, чтобы UE одновременно осуществляло поиск по всем установленным форматам DCI. В общем случае, UE всегда осуществляет поиск в USS по форматам 0 и 1A. Форматы 0 и 1A имеют одинаковый размер и отличаются друг от друга флагом в сообщении. Может быть необходимо, чтобы UE принимало дополнительный формат (например, формат 1, 1B или 2 в соответствии с режимом передачи PDSCH, установленным BS). UE осуществляет поиск по форматам 1A и 1C в CSS. Кроме того, для UE может быть установлен поиск по форматам 3 или 3A. Форматы 3 и 3A имеют одинаковый размер, равный размеру форматов 0 и 1A и могут отличаться друг от друга скремблированием CRC с различными (общими) идентификаторами, отличными от идентификатора, относящегося к UE. Схемы передачи PDSCH и информационное содержание форматов DCI в соответствии с режимом передачи (TM) перечислены ниже.

[58] Режим передачи (TM)

[59] • Режим передачи 1: Передача через один антенный порт базовой станции

[60] • Режим передачи 2: Разнесенная передача

[61] • Режим передачи 3: Пространственное мультиплексирование с незамкнутым циклом

[62] • Режим передачи 4: Пространственное мультиплексирование с замкнутым циклом

[63] • Режим передачи 5: Многопользовательский режим MIMO (с множеством входов и множеством выходов)

[64] • Режим передачи 6: Предварительное кодирование ранга 1 с замкнутым циклом

[65] • Режим передачи 7: Передача через один антенный порт (порт 5)

[66] • Режим передачи 8: Двухуровневая передача (порты 7 и 8) или передача через один антенный порт (порт 7 или 8)

[67] • Режим передачи 9: Передача по количеству уровней до 8 (порты 7-14) или передача через один антенный порт (порт 7 или 8)

[68] Формат DCI

[69] • Формат 0: Выделение ресурсов для передачи PUSCH

[70] • Формат 1: Назначение ресурсов для передачи PDSCH с одним кодовым словом (режимы передачи 1, 2 и 7)

[71] • Формат 1A: Компактная сигнализация назначения ресурсов для PDSCH с одним кодовым словом (все режимы)

[72] • Формат 1B: Компактное назначение ресурсов для PDSCH с использованием предварительного кодирования ранга 1 с замкнутым циклом (режим 6)

[73] • Формат 1C: Очень компактное назначение ресурсов для PDSCH (например, системная информация поискового вызова/широковещательной передачи)

[74] • Формат 1D: Компактное назначение ресурсов для PDSCH с использованием многопользовательского MIMO (режим 5)

[75] • Формат 2: Назначение ресурсов для PDSCH для работы MIMO с замкнутым циклом (режим 4)

[76] • Формат 2A: Назначение ресурсов для PDSCH для работы MIMO с незамкнутым циклом (режим 3)

[77] • Формат 3/3A: Команды управления мощностью для PUCCH и PUSCH с 2-битным/1-битным регулированием мощности

[78] Фиг. 5 иллюстрирует EPDCCH. EPDCCH - это канал, дополнительно введенный в LTE-A.

[79] Обращаясь к Фиг. 5, PDCCH (для удобства, существующий PDCCH или L-PDCCH) в соответствии с уже существующим LTE может быть выделен для области управления (см. Фиг. 4) подкадра . На чертеже область L-PDCCH обозначает область, для которой может быть выделен уже существующий PDCCH. В то же время, PDCCH может быть дополнительно выделен для области данных (например, области ресурсов для PDSCH). PDCCH, выделенный для области данных, называется E-PDCCH. Как показано, ресурсы канала управления могут быть дополнительно получены посредством E-PDCCH для исключения ограничения планирования, вызванного ограниченными ресурсами канала управления для области L-PDCCH. Аналогично L-PDCCH, E-PDCCH несет DCI. Например, E-PDCCH может нести информацию планирования нисходящей линии связи и информацию планирования восходящей линии связи. Например, UE может принимать E-PDCCH и принимать данные/управляющую информацию по PDSCH, соответствующему E-PDCCH. Кроме того, UE может принимать E-PDCCH и передавать данные/управляющую информацию по PUSCH, соответствующему E-PDCCH. E-PDCCH/PDSCH может быть выделен, начиная с первого символа OFDM подкадра в соответствии с типом соты. В настоящем описании PDCCH включает в себя как L-PDCCH, так и EPDCCH, если не указано иное.

[80] Фиг. 6 иллюстрирует структуру подкадра восходящей линии связи, используемую в LTE(-A).

[81] Обращаясь к Фиг. 6, подкадр 500 включает в себя два слота 501 по 0,5 мс. Если предполагается длина обычного циклического префикса (CP), каждый слот включает в себя 7 символов 502, и один символ соответствует символу SC-FDMA. Блок 503 ресурсов (RB) является блоком выделения ресурсов, соответствующим 12 поднесущим в частотной области и соответствующим одному слоту во временной области. Структура подкадра восходящей линии связи LTE(-A) разделена на область 504 данных и область 505 управления. Область данных относится к ресурсам связи, используемым для передачи таких данных, как аудиоданные и пакетные данные, в UE, и включает в себя PUSCH (совместно используемый физический канал восходящей линии связи). Область управления относится к ресурсам связи, используемым для передачи управляющего сигнала восходящей линии связи, например отчета о качестве канала нисходящей линии связи от каждого UE, ACK/NACK по отношению к приему сигнала нисходящей линии связи, запроса планирования восходящей линии связи и тому подобного, и включает в себя PUCCH (физический канал управления восходящей линии связи). Зондирующий опорный сигнал (SRS) передается посредством последнего символа SC-FDMA во временной области в одном подкадре . SRS множества UE, которые передаются посредством последнего SC-FDMA одного и того же подкадра, могут различаться в соответствии с частотными положениями/последовательностями.

[82] PUCCH может использоваться для передачи следующей управляющей информации.

[83] - SR (запрос планирования): Это информация, используемая для запроса ресурсов UL-SCH и передаваемая с использованием схемы амплитудной манипуляции (OOK).

[84] - HARQ-ACK: Это сигнал ответа на сигнал нисходящей линии связи (например, PDSCH, PDCCH освобождения SPS). Например, 1-битное ACK/NACK передается в ответ на одно кодовое слово DL, а 2-битное ACK/NACK передается в ответ на два кодовых слова DL.

[85] - CSI (информация о состоянии канала): Это информация обратной связи по каналу DL, и она включает в себя информацию о состоянии канала (CQI), указатель ранга (RI), указатель матрицы предварительного кодирования (PMI), указатель типа предварительного кодирования (PTI) и т.п. В данном случае CSI относится к периодической CSI (p-CSI). Апериодическая CSI (aperiodic CSI (a-CSI)), передаваемая по запросу eNB, передается по PUSCH.

[86] В таблице 4 показано отношение отображения между форматом PUCCH (PF) и UCI в LTE(-A).

[87] Таблица 4

ФорматPUCCH	Управляющая информация восходящей линии связи (UCI)
Формат 1	SR (запрос планирования) (немодулированная форма сигнала)
Формат 1a	1-битное HARQ-ACK/NACK (с/без SR)
Формат 1b	2-битное HARQ-ACK/NACK (с/без SR)
Формат 2	CSI (20 кодированных битов)
Формат 2	CSI и 1-битное или 2-битное HARQ-ACK/NACK (20 битов) (только для расширенного CP)
Формат 2a	CSI и 1-битное HARQ-ACK/NACK (20+1 кодированный бит)
Формат 2b	CSI и 2-битное HARQ-ACK/NACK (20+2 кодированных бита)
Формат 3 (LTE-A)	До 24 битов HARQ-ACK/NACK+SR

[88] На Фиг.7 проиллюстрированы структуры форматов PUCCH 1a и 1b на уровне слотов. В форматах PUCCH 1a и 1b одинаковая управляющая информация повторяется на основе слотов в подкадре. Каждое UE передает сигнал ACK/NACK в различных ресурсах, конфигурированных различными циклическими сдвигами (CS) (код в частотной области) и различными ортогональными покрывающими кодами (OCC) (код расширения во временной области) генерируемой компьютером последовательности нулевой автокорреляции с постоянной амплитудой (CG-CAZAC). OCC включает в себя ортогональный код Уолша/DFT. Если количество CS равно 6, а количество OC равно 3, сигналы ACK/NACK 18 UE могут быть мультиплексированы в один блок (PRB) физических ресурсов. В формате PUCCH 1 ACK/NACK в формате PUCCH 1a/1 заменяется SR.

[89] Фиг. 8 иллюстрирует систему связи с агрегацией несущих (CA).

[90] Обращаясь к FIG. 8, множество компонентных несущих (CC) UL/DL могут быть агрегированы для поддержки более широкой полосы пропускания UL/DL. CC могут быть смежными или несмежными в частотной области. Полосы пропу
