¹ 26586

Класс 72а, 22

Йвторекое евидетельетво иа изобретение

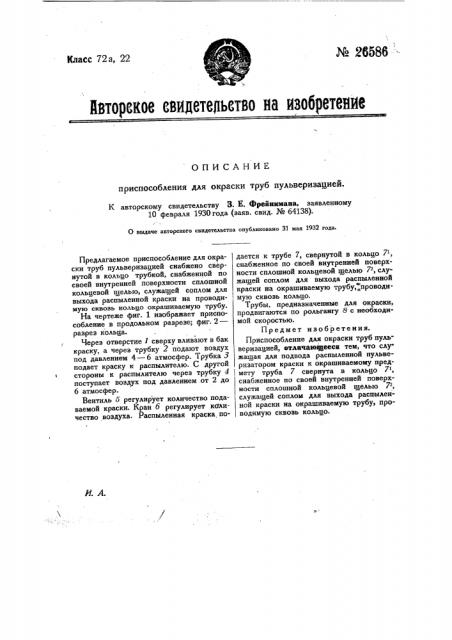

ОПИСАНИЕ приспособления для окраски труб пульверизацией.

К авторскому свидетельству 3. Е. Фрейнкмана, заявленному

10 февраля 1930 года (заяв. свид. № 64138).

О выдаче авторского свидетельства опубликовано 31 мак 1932 года.

И. А.

Предлагаемое приспособление для окраски труб пульверизацией снабжено свернутой в кольцо трубкой, снабженной по своей внутренней поверхности сплошной кольцевой щелью, служащей соплом для выхода распыленной краски на проводимую сквозь кольцо окрашиваемую трубу.

На чертеже фиг. 1 изображает приспособление в продольном разрезе; фиг. 2— разрез кольца.

Через отверстие 1 сверху вливают в бак краску, а через трубку 2 подают воздух под давлением 4 — 6 атмосфер. Трубка 3 подает краску к распылителю. С другой стороны к распылителю через трубку 4 1 поступает воздух под давлением от 2 до

6 атмосфер.

Вентиль э регулирует количество подаваемой краски. Кран б регулирует количество воздуха. Распыленная краска подается к трубе 7, свернутой в кольцо 7, снабженное по своей внутренней поверхности сплошной кольцевой щелью 7"-, служащей соплом для выхода распыленной краски на окрашиваемую трубу, проводимую сквозь кольцо.

Трубы, предназначенные для окраски, продвигаются по рольгангу 8 с необходимой скоростью.

Предмет изобретения

Приспособление для окраски труб пульверизацией, отличающееся тем, что служащая для подвода распыленной пульверизатором краски к окрашиваемому предмету труба 7 свернута в кольцо 7, снабженное по своей внутренней поверхности сплошной кольцевой щелью 7 -, служащей соплом для выхода распыленной краски на окрашиваемую трубу, проводимую сквозь кольцо.
