Портативное устройство, устройство отображения, система отображения и способ для управления питанием устройства отображения

Портативное устройство, устройство отображения, система отображения и способ для управления питанием устройства отображения

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[1] Устройства и способы, согласующиеся с примерными вариантами осуществления, относятся к портативному устройству, устройству отображения, системе отображения, и способу для управления питанием устройства отображения соответственно, и, в частности, к портативному устройству, устройству отображения, системе отображения, и способу для управления питанием устройства отображения соответственно, который может управлять питанием устройства отображения, используя портативное устройство.

УРОВЕНЬ ТЕХНИКИ

[2] Различные устройства отображения, такие как устройства цифрового телевидения (TV), и т.п. прошли через активные разработки во всех аспектах устройства, таких как добавление и улучшение многих функций, также как и качество изображения и звук, воспроизводимые этими устройствами. Дополнительно, TV перешло с аналогового TV, посредством которого пользователи просто смотрят вещание, на цифровое TV, посредством которого пользователи смотрят и наслаждаются различным контентом. Так как TV перешло на цифровое TV, время загрузки, необходимое для отображения цифрового вещания или выполнения умных функций (например, функции просмотра веб-страниц, и т.п.) после включения TV, увеличилось по сравнению со временем отклика аналогового TV.

[3] Например, в случае цифрового TV, время загрузки, затраченное при первоначальном включении TV, это время, которое требуется каждый раз при включении TV. Общее время загрузки воспринимается пользователем как время, затрачиваемое на достижение желаемых функций, таким образом любое время, затрачиваемое на загрузку, не является коротким по ощущениям пользователя, который желает смотреть TV без промедлений. Несмотря на то, что в последние годы время загрузки стало короче, так как процессор был улучшен и были разработаны программные технологии, существует аппаратный лимит.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Решение проблемы

[4] В соответствии с аспектом примерного варианта осуществления, предоставляется способ для управления питанием устройства отображения системы отображения, способ включает в себя обнаружение, пока устройство отображения функционирует в режиме ожидания, перемещения портативного устройства, используя датчик движения, изменение, используя портативное устройство, режима ожидания портативного устройства на нормальный режим в ответ на обнаружение перемещения портативного устройства, генерацию, используя портативное устройство, сигнала подготовки к включению питания в ответ на изменение режима ожидания на нормальный режим, передачу сигнала подготовки к включению питания на устройство отображения, и активацию устройством отображения некоторых компонентов устройства отображения в ответ на сигнал подготовки к включению питания, который был получен.

[5] Способ может дополнительно включать в себя генерацию сигнала включения питания, используя портативное устройство, передачу сигнала включения питания на устройство отображения в ответ на введение пользовательской команды, сконфигурированной с возможностью выбора установленной заранее кнопки портативного устройства, и активацию устройством отображения некоторых дополнительных компонентов устройства отображения в ответ на получение сигнала включения питания.

[6] Режим ожидания может быть сконфигурирован таким образом, что датчик движения портативного устройства поддерживается в активированном состоянии, а контроллер и блок связи портативного устройства поддерживаются в деактивированном состоянии.

[7] Изменение может включать в себя генерацию, используя датчик движения, сигнала прерывания в ответ на обнаружение перемещения портативного устройства, передачу, используя датчик движения, сигнала прерывания на контроллер и блок связи, и активацию контроллера и блока связи в активированное состояние.

[8] Передача может включать в себя передачу, используя блок связи, сигнала запроса соединения связи на устройство отображения после изменения режима портативного устройства на нормальный режим, выполнение, используя блок связи, соединения связи с устройством отображения в ответ на сигнал, отвечающий на получение сигнала запроса соединения связи от устройства отображения, генерацию, используя контроллер, сигнала подготовки к включению питания и вывод сигнала подготовки к включению питания на блок связи, и передачу, используя блок связи, сигнала подготовки к включению питания на устройство отображения.

[9] Передача с использованием блока связи сигнала подготовки к включению питания на устройство отображения может использовать по меньшей мере один из способов связи: способ Bluetooth-связи, способ ZigBee-связи, и способ Wi-Fi-связи.

[10] Передача может включать в себя передачу блоком связи сигнала запроса соединения связи на устройство отображения в качестве сигнала подготовки к включению питания после изменения режима ожидания портативного устройства на нормальный режим.

[11] Способ может дополнительно включать в себя изменение, используя устройство отображения, нормального режима устройства отображения на режим ожидания в ответ на сигнал включения питания, который не получают, пока режим подготовки к включению питания, активирующий некоторые компоненты, поддерживается устройством отображения.

[12] Способ может дополнительно включать в себя деактивацию функции подготовки к включению питания устройства отображения в ответ на изменение режима устройства отображения с режима подготовки к включению питания на режим ожидания установленное заранее число раз.

[13] Способ может дополнительно включать в себя вывод индикатора того, что одно из устройства отображения или портативного устройства находится в режиме подготовки к включению питания в ответ на поддержание режима подготовки к включению питания, который активирует некоторые компоненты.

[14] В соответствии с аспектом другого примерного варианта осуществления предоставляется система отображения, включающая в себя устройство отображения и портативное устройство, выполненное с возможностью обнаружения перемещения портативного устройства, пока устройство отображения функционирует в режиме ожидания, изменения режима ожидания устройства отображения на нормальный режим, генерации сигнала подготовки к включению питания для активации некоторых компонентов устройства отображения, и передачи сгенерированного сигнала подготовки к включению питания на устройство отображения.

[15] Портативное устройство может быть дополнительно выполнено с возможностью генерации сигнала включения питания и передачи сигнала включения питания на устройство отображения в ответ на введение пользовательской команды для выбора установленной заранее кнопки портативного устройства, причем устройство отображения активирует все компоненты устройства отображения в ответ на получение сигнала включения питания.

[16] Режим ожидания может быть сконфигурирован таким образом, что датчик движения портативного устройства поддерживается в активированном состоянии, а контроллер и блок связи портативного устройства поддерживаются в деактивированном состоянии.

[17] Портативное устройство может быть дополнительно выполнено с возможностью генерации, используя датчик движения, сигнала прерывания в ответ на обнаружение перемещения портативного устройства, передачи, используя датчик движения, сигнала прерывания на контроллер и блок связи, и активации контроллера и блока связи.

[18] Портативное устройство может быть дополнительно выполнено с возможностью передачи, используя блок связи, сигнала запроса соединения связи на устройство отображения после изменения режима портативного устройства на нормальный режим, выполнения, используя блок связи, соединения связи с устройством отображения в ответ на сигнал, отвечающий на получение сигнала запроса соединения связи от устройства отображения, генерации, используя контроллер, сигнала подготовки к включению питания и вывода сигнала подготовки к включению питания на блок связи, и передачи, используя блок связи, сигнала подготовки к включению питания на устройство отображения.

[19] Портативное устройство может быть дополнительно выполнено с возможностью передачи, используя блок связи, сигнала подготовки к включению питания на устройство отображения, используя по меньшей мере один из способов связи: способ Bluetooth-связи, способ ZigBee-связи, и способ Wi-Fi-связи.

[20] Портативное устройство может быть дополнительно выполнено с возможностью передачи, используя блок связи, сигнала запроса соединения связи на устройство отображения в качестве сигнала подготовки к включению питания после изменения режима ожидания портативного устройства на нормальный режим.

[21] Устройство отображения может быть выполнено с возможность изменения устройством отображения нормального режима устройства отображения на режим ожидания в ответ на сигнал включения питания, который не получают пока режим подготовки к включению питания, активирующий некоторые компоненты, поддерживается устройством отображения.

[22] Устройство отображения может быть дополнительно выполнено с возможностью быть измененным с режима подготовки к включению питания на режим ожидания установленное заранее число раз, причем функция подготовки к включению питания устройства отображения деактивируется.

[23] Устройство отображения может быть выполнено с возможностью вывода индикатора того, что одно из устройств отображения портативного устройства находится в режиме подготовки к включению питания в ответ на поддержание режима подготовки к включению питания, который активирует некоторые компоненты.

[24] В соответствии с аспектом другого примерного варианта осуществления предоставляется портативное устройство, включающее в себя датчик, выполненный с возможностью обнаружения перемещения портативного устройства, пока устройство отображения функционирует в режиме ожидания, и изменения режима портативного устройства на нормальный режим, контроллер, выполненный с возможностью генерации сигнала подготовки к включению питания для активации некоторых компонентов устройства отображения в ответ на обнаружение датчиком перемещения портативного устройства и изменение режима ожидания на нормальный режим, и блок связи, выполненный с возможностью передачи сгенерированного сигнала подготовки к включению питания на устройство отображения, причем портативное устройство является пультом дистанционного управления.

[25] В соответствии с аспектом другого примерного варианта осуществления предоставляется устройство отображения, включающее в себя блок связи, выполненный с возможностью соединения с пультом дистанционного управления для связи в ответ на получение устройством отображения сигнала запроса соединения связи от пульта дистанционного управления, при поддержании режима ожидания, дисплей, и контроллер, выполненный с возможностью изменения режима на режим подготовки к включению питания для активации некоторых компонентов устройства отображения в ответ на получение сигнала подготовки к включению питания от пульта дистанционного управления через блок связи, и изменения режима подготовки к включению питания на нормальный режим для активации других компонентов устройства отображения в ответ на получение устройством отображения сигнала включения питания от пульта дистанционного управления, при поддержании режима подготовки к включению питания.

Преимущества изобретения

[26] Как было описано выше, просто удерживая пульт дистанционного управления до нажатия кнопки включения питания, пользователь может активировать некоторые компоненты устройства отображения и загрузить устройство отображения, таким образом пользователь может почувствовать, что устройство отображения загружается намного быстрее.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[27] Вышеупомянутые и/или другие аспекты будут очевидны и более понятны из следующего описания примерных вариантов осуществления в сочетании с прилагаемыми чертежами, причем:

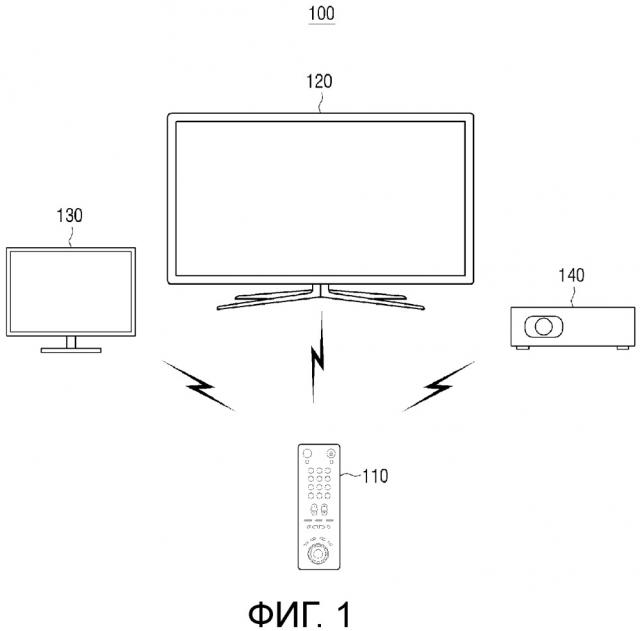

[28] Фиг. 1 является изображением, иллюстрирующим систему отображения в соответствии с примерным вариантом осуществления;

[29] Фиг. 2 является структурной схемой, иллюстрирующей конфигурацию портативного устройства в соответствии с примерным вариантом осуществления;

[30] Фиг. 3-4 являются структурными схемами, иллюстрирующими конфигурации устройства отображения в соответствии с одним или более примерными вариантами осуществления;

[31] Фиг. 5A-5C являются изображениями различных индикаторов, которые указывают на режим подготовки к включению питания в соответствии с одним или более примерными вариантами осуществления;

[32] Фиг. 6 является блок-схемой, иллюстрирующей способ для управления питанием устройства отображения портативного устройства в соответствии с примерным вариантом осуществления;

[33] Фиг. 7 является блок-схемой, иллюстрирующей способ для управления питанием устройства отображения в соответствии с примерным вариантом осуществления; и

[34] Фиг. 8-9 являются диаграммами последовательности, иллюстрирующими способы для управления питанием устройства отображения системы отображения в соответствии с одним или более примерными вариантами осуществления.

[35] Фиг. 10 является блок-схемой, иллюстрирующей способ для управления питанием устройства отображения в соответствии с другим примерным вариантом осуществления.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[36] Здесь и далее примерные варианты осуществления будут описаны в подробных деталях со ссылкой на прилагаемые чертежи.

[37] В нижеследующем описании использованы те же ссылочные позиции для тех же компонентов, изображенных на разных чертежах. Понятия, определенные в описании, такие как детальная конструкция и компоненты, представлены в помощь для понимания примерных вариантов осуществления. Таким образом, очевидно, что примерные варианты осуществления могут быть выполнены без данных специально определенных понятий. Также, функции или компоненты, известные в данной области техники не описаны в деталях, поскольку они будут усложнять понимание примерных вариантов осуществления необязательными подробностями.

[38] Фиг. 1 является изображением, иллюстрирующим конфигурацию системы 100 отображения в соответствии с примерным вариантом осуществления. Как продемонстрировано на Фиг.1, система 100 отображения включает в себя портативное устройство 110 и устройство 120 отображения. Портативное устройство 110 может быть обычным пультом дистанционного управления TV. Однако, это является лишь примером. Портативное устройство 110 может быть портативным терминалом, таким как смартфон, планшет, брелок, игровой пульт, и т.п. Помимо этого, устройство 120 отображения может быть цифровым TV. Однако, это является лишь примером. Устройство 120 отображения может быть электронным устройством, таким как приставка, проекционный TV, настольный компьютер, планшет, смартфон, и т.п.

[39] Дополнительно, система 100 отображения может включать в себя более одного устройства отображения, в частности, система 100 отображения может также включать в себя компьютерный монитор 130, который также выполнен с возможностью связи с пультом 110 дистанционного управления. Система 100 отображения может также включать в себя проектор 140, который также выполнен с возможностью связи с пультом дистанционного управления.

[40] Когда установлено, что нет перемещения портативного устройства 110, портативное устройство 110 может изменить режим по отдельности или вместе пульта 110 дистанционного управления и устройства 120 отображения на режим ожидания. А именно, портативное устройство 110 может определить, есть ли перемещение с помощью датчика, например, датчика движения, который помещается в или на портативное устройство 110. Соответственно, когда нет перемещения портативного устройства 110 заданное время, портативное устройство 110 может изменить режим устройства 120 отображения на режим ожидания. Режим ожидания может быть режимом, в котором компоненты, отличные от датчика движения для обнаружения перемещения портативного устройства 110, переходят или поддерживаются в деактивированном состоянии.

[41] Во время поддержания портативного устройства 110 в режиме ожидания, портативное устройство 110 может обнаруживать перемещение портативного устройства 110, используя датчик движения.

[42] Когда перемещение портативного устройства 110 обнаружено, портативное устройство 110 может изменить режим с режима ожидания на нормальный режим. А именно, когда портативное устройство 110 обнаруживает свое собственное перемещение посредством датчика движения, датчик движения портативного устройства 110 может генерировать сигнал прерывания и может выводить сигнал прерывания на другие компоненты (например, контроллер, блок связи, и т.п.) портативного устройства 110, таким образом, активируя другие компоненты портативного устройства 110.

[43] Когда перемещение портативного устройства 110 обнаружено и режим изменен на нормальный режим, портативное устройство 110 может генерировать сигнал подготовки к включению питания и передать сигнал подготовки к включению питания на внешнее устройство 120 отображения. Сигнал подготовки к включению питания является сигналом, сконфигурированным с возможностью активации некоторых компонентов (например, контроллера и т.п.) устройства 120 отображения до полного включения питания устройства 120 отображения. Помимо этого, портативное устройство 110 может передать сигнал подготовки к включению питания на устройство 120 отображения, используя способ связи, отличный от способа инфракрасной(IR)-связи.

[44] А именно, портативное устройство 110 может передать сигнал подготовки к включению питания на устройство 120 отображения с использованием Bluetooth-связи. В дополнении, портативное устройство 110 может передать сигнал запроса соединения связи для соединения связи с устройством 120 отображения на устройство 120 отображения в качестве сигнала подготовки к включению питания.

[45] Когда сигнал подготовки к включению питания получен, устройство 120 отображения может определить находится ли устройство 120 отображения в режиме ожидания или нормальном режиме. Режим ожидания является режимом, в котором компоненты, отличные от блока связи устройства 120 отображения, деактивированы, и нормальный режим является режимом, в котором все компоненты устройства 120 отображения активированы.

[46] Когда устройство 120 отображения находится в нормальном режиме, устройство 120 отображения может игнорировать сигнал подготовки к включению питания. Однако, когда устройство 120 отображения находится в режиме ожидания, устройство 120 отображения может изменить режим устройства 120 отображения с режима ожидания на режим подготовки к включению питания. Режим подготовки к включению питания является режимом, в котором некоторые компоненты (например, контроллер) для запуска устройства 120 отображения активированы. Когда устройство 120 отображения входит в режим подготовки к включению питания, устройство 120 отображения может также начать отслеживать количество прошедшего времени.

[47] При поддержании устройством 120 отображения режима подготовки к включению питания, портативное устройство 110 может определить введена ли пользовательская команда для выбора кнопки включения питания. Когда кнопка включения питания выбрана, портативное устройство 110 может генерировать сигнал включения питания, и может передать сигнал включения питания на устройство 120 отображения. Однако, когда кнопка включения питания не выбрана и перемещение не обнаружено в течение заданного времени, портативное устройство 110 может вернуться в режим ожидания. Аналогично, устройство 120 отображения может также вернуться в режим ожидания после заданного времени, прошедшего без любых дополнительных сигналов от пульта 110 дистанционного управления.

[48] Альтернативно, когда сигнал включения питания получен от портативного устройства 110 в течение заданного времени, при поддержании устройством 120 отображения режима подготовки к включению питания, устройство 120 отображения может изменить режим устройства 120 отображения с режима подготовки к включению питания на нормальный режим. Таким образом, устройство 120 отображения может активировать другие компоненты устройства 120 отображения, такие как дисплей и устройство аудиовывода.

[49] В том случае, когда сигнал включения питания не получен от портативного устройства 110 в течение заданного времени, при поддержании устройством 120 отображения режима подготовки к включению питания, устройство 120 отображения может изменить режим устройства 120 отображения с режима подготовки к включению питания на режим ожидания.

[50] Как было описано выше, поскольку некоторые компоненты устройства 120 отображения активированы и загружены в момент, когда пользователь перемещает портативное устройство 110, пользователь может убедиться, что устройство 120 отображения способно загрузиться намного быстрее чем устройство отображения в соответствующей области техники, которое загружается, когда пользователь выбирает кнопку включения питания портативного устройства 110.

[51] Здесь и далее в соответствии с примерным вариантом осуществления, портативное устройство будет объяснено в деталях со ссылкой на Фиг. 2. Как продемонстрировано на Фиг. 2, портативное устройство 200 включает в себя датчик 210, блок 220 связи, средство 230 ввода, и контроллер 240. Как было описано выше, портативное устройство 200 может быть обычным портативным устройством 200 только для управления цифровым TV. Однако, это только пример и портативное устройство 200 может быть реализовано различными способами, как например с использованием портативного терминала, такого как смартфон, планшет, персональный цифровой помощник (PDA) и т.п.

[52] Фиг. 2 иллюстрирует различные компоненты портативного устройства 200 в качестве примера устройства, оснащенного функцией управления устройством отображения. Соответственно, некоторые компоненты, продемонстрированные на Фиг. 2, могут быть опущены или изменены, а другие компоненты могут быть дополнительно включены. Например, когда портативное устройство 200 реализуется с использованием смартфона, компоненты, такие как дисплей и устройство аудиовывода, могут быть добавлены.

[53] Датчик 210 может обнаруживать движение пользователя, используя по меньшей мере один датчик движения. Датчик движения может быть реализован с использованием множества датчиков движения, таких как датчики ускорения, геомагнитные датчики, или гироскопические датчики.

[54] В частности, хотя датчик 210 включает в себя множество датчиков движения, датчик 210 может определить перемещение портативного устройства 200, используя один датчик движения (например, датчик ускорения), для минимизации потребления питания, при поддержании портативным устройством 200 режима ожидания.

[55] Дополнительно, при нахождении портативного устройства 200 в режиме ожидания, датчик 210 может быть активирован с интервалами конкретного времени, обнаруживать перемещение установленное время и затем может быть деактивирован. Датчик 210 может затем повторить данные операции в течение времени, когда пульт 200 дистанционного управления находится в режиме ожидания. Датчик 210 может обнаруживать перемещение на низкой частоте в режиме ожидания по сравнению с нормальным режимом, тем самым уменьшая потребление питания.

[56] Когда обнаруженное перемещение портативного устройства 200 превышает заданное значение, и портативное устройство 200 находится в режиме ожидания, датчик 210 может изменить режим портативного устройства 200 с режима ожидания на нормальный режим. А именно, датчик 210 генерирует сигнал прерывания, выводит сигнал прерывания на деактивированный контроллер 240 и блок 220 связи, и активирует контроллер 240 и блок 220 связи.

[57] Датчик 210 может генерировать сигнал прерывания и выводить сигнал прерывания на контроллер 240 и блок 220 связи соответственно. Это только пример, и датчик 210 может альтернативно выводить сигнал прерывания только на контроллер 240. Контроллер 240 может быть активирован сигналом прерывания и может передать сигнал прерывания на другие компоненты (например, блок 220 связи и т.п.)

[58] Когда перемещение портативного устройства 200 обнаружено, при поддержании портативным устройством 200 нормального режима, датчик 210 может передать значение данных, соответствующее перемещению портативного устройства 200, на контроллер 240.

[59] Альтернативно, в соответствии с одним и более примерными вариантами осуществления датчик может быть или включать в себя камеру, микрофон, датчик связи ближнего поля, датчик системы глобального позиционирования (GPS), или некоторую комбинацию датчиков. Соответственно, портативное устройство может иметь событие предварительного выбора или событие выбора, которое соответствуют любому движению, определенному изображению, такому как жест, звуку, такому как голосовая команда, соприкосновению, определенному расположению, определенному запрограммированному времени, или комбинации вышеперечисленного. Событие предварительного выбора при инициировании может привести к активации портативного устройства и генерации сигнала подготовки к включению питания. Событие выбора при инициировании может привести к активации портативного устройства и генерации сигнала включения питания.

[60] Аналогично, другие типы датчиков также могут быть рассмотрены, причем вход датчика при обнаружении выполнен с возможностью инициирования изменения состояния портативного устройства, которое в свою очередь может инициировать изменение состояния устройства отображения из любого из режимов: режима ожидания (или состояния), который соответствует прохождению определенного времени простоя датчика, режима подготовки к включению питания (или состояния), который соответствует сигналу подготовки к включению питания, и нормального режима (состояния), который соответствует сигналу включения питания.

[61] Блок 220 связи может осуществлять связь с внешним устройством отображения. Дополнительно, блок 220 связи может осуществлять связь с устройством отображения, используя беспроводную связь, такую как IR-связь, ZigBee-связь, Bluetooth-связь, и Wi-Fi-связь.

[62] Помимо этого, блок 220 связи может передать сигнал подготовки к включению питания и сигнал включения питания на устройство отображения. В этом случае, блок 220 связи может передать сигнал подготовки к включению питания на устройство отображения, используя способ связи помимо IR способа.

[63] В дополнении, блок 220 связи может передать на устройство отображения сигнал управления, соответствующий пользовательской команде, введенной через средство 230 ввода, используя способ IR-связи или другие способы связи.

[64] Таким образом, блок 220 связи может передать сигнал управления, сигнал подготовки к включению питания, и сигнал включения питания, используя один и тот же способ связи, но это является лишь примером, и можно передать сигнал управления, сигнал подготовки к включению питания, и сигнал включения питания, соответствующий пользовательской команде, используя другой способ связи. Например, блок 220 связи может передать сигнал подготовки к включению питания и сигнал включения питания на устройство отображения, используя способ Bluetooth-связи, и сигнал управления, соответствующий пользовательской команде, на устройство отображения, используя способ IR-связи.

[65] Однако описанные выше примерные варианты осуществления описывают случай, когда при связи с устройством отображения, выполненной с использованием способа Bluetooth-связи, контроллер 240 генерирует сигнал подготовки к включению питания для изменения режима устройства отображения на режим подготовки к включению питания, но это является лишь примером. Сигнал запроса соединения связи может выполнить роль сигнала подготовки к включению питания. Таким образом, при получении запроса соединения связи от портативного устройства 200, устройство отображения может не только передать сигнал отвечающий соединению связи, но также изменить режим ожидания на режим подготовки к включению питания.

[66] Также, блок 220 связи может поддерживаться в деактивированном состоянии, при поддержании портативным устройством 200 режима ожидания, и может быть активирован при получении сигнала прерывания через датчик 210.

[67] В описанных выше примерных вариантах осуществления сигнал подготовки к включению питания генерируется контроллером 240. Однако, это является лишь примером, и, при активации блока 220 связи сигналом прерывания, блок 220 связи может генерировать сигнал подготовки к включению питания, и может передать сигнал подготовки к включению питания на устройство отображения.

[68] Средство 230 ввода может получить пользовательскую команду для управления устройством отображения. Средство 230 ввода может быть реализовано с использованием множества кнопок или сенсорного экрана. В соответствии с примерным вариантом осуществления средство 230 ввода может включать в себя кнопку включения питания для включения питания устройства отображения.

[69] Когда пользовательская команда введена через средство 230 ввода, контроллер 240 может генерировать сигнал управления, соответствующий введенной пользовательской команде, и может передать сигнал управления на устройство отображения через блок 220 связи.

[70] В частности, пока портативное устройство 200 остается в режиме ожидания, контроллер 240 может поддерживаться в деактивированном состоянии. Помимо этого, когда сигнал прерывания получен датчиком 210, пока портативное устройство 200 остается в режиме ожидания, контроллер 240 может быть активирован. Также, контроллер 240 может генерировать сигнал подготовки к включению питания для активации некоторых компонентов устройства отображения, и может передать сигнал подготовки к включению питания на блок 220 связи для передачи сигнала подготовки к включению питания на устройство отображения.

[71] В этом случае, в целях передачи сигнала подготовки к включению питания на устройство отображения, используя способ связи, который требует соединения связи, такой как способ Bluetooth-связи или способ ZigBee-связи, контроллер 240 может генерировать сигнал подготовки к включению питания после того как блок 220 связи соединен с устройством отображения для связи, и может выводить сигнал подготовки к включению питания на блок 220 связи.

[72] Когда пользовательская команда (например, пользовательская команда для выбора кнопки включения питания) введена через средство 230 ввода, при поддержании устройством отображения режима подготовки к включению питания, контроллер 240 может генерировать сигнал включения питания для активации всех компонентов устройства отображения, и может управлять блоком 220 связи для передачи сигнала включения питания на устройство отображения.

[73] Дополнительно, когда перемещение портативного устройства 200 не обнаружено датчиком 210 в течение заданного времени, при поддержании устройством 200 отображения режима подготовки к включению питания, контроллер 240 может изменить режим портативного устройства 200 на режим ожидания и может деактивировать портативное устройство 200.

[74] Когда перемещение обнаружено, при нахождении портативного устройства 200 в режиме ожидания, контроллер 240 генерирует сигнал подготовки к включению питания. Когда перемещение пульта дистанционного управления обнаружено, при нахождении портативного устройства 200 в нормальном режиме (например, пока нет перемещения портативного устройства 200, но портативное устройство 200 находится в нормальном режиме), контроллер 240 может генерировать сигнал подготовки к включению питания.

[75] Портативное устройство 200 может передать сигнал подготовки к включению питания на устройство отображения для загрузки устройства отображения в момент, когда пользователь держит портативное устройство 200. Таким образом, устройство отображения может быть загружено, когда пользователь держит портативное устройство 200, а не когда пользователь нажимает кнопку включения питания портативного устройства 200. Помимо этого, когда сигнал включения питания получен, при поддержании устройством отображения режима подготовки к включению питания, устройство отображения может напрямую отобразить вещательный канал или выполнить умную функцию. Соответственно, пользователь может почувствовать, что время необходимое для загрузки устройства отображения сокращено.

[76] Здесь и далее устройство отображения будет объяснено в деталях со ссылкой на Фиг. 3-5C.

[77] Фиг. 3 является структурной схемой, схематически иллюстрирующей конфигурацию устройства 300 отображения в соответствии с примерным вариантом осуществления. Как продемонстрировано на Фиг. 3, устройство 300 отображения включает в себя блок 310 связи, дисплей 320, и контроллер 330.

[78] Блок 310 связи может осуществлять связь с портативным устройством. В частности, блок 310 связи может получить управляющий сигнал, соответствующий пользовательской команде с портативного устройства. Помимо этого, блок 310 связи может принять сигнал подготовки к включению питания и сигнал включения питания от портативного устройства.

[79] Блок 310 связи может осуществлять связь с пультом дистанционного управления с помощью различных беспроводных способов связи. А именно, блок 310 связи может осуществлять связь с портативным устройством, используя беспроводной способ связи, такой как способ IR-связи, способ ZigBee-связи, способ Bluetooth-связи, и способ Wi-Fi-связи.

[80] Блок 310 связи может быть активирован, даже когда устройство 300 отображения остается в режиме ожидания, и может получить сигнал подготовки к включению питания или сигнал запроса соединения связи от портативного устройства.

[81] Дисплей 320 может отобразить данные изображения под управлением контроллера 330. В частности, дисплей 320 деактивирован при нахождении устройства 300 отображения в режиме ожидания и режиме подготовки к включению питания, и может быть активирован, когда режим устройства 300 отображения переведен в нормальный режим.

[82] Контроллер 330 может управлять всеми операциями устройства 300 отображения в соответствии с пользовательской командой, полученной через портативное устройство. Дополнительно, контроллер 330 может быть деактивирован, при нахождении устройства 300 отображения в режиме ожидания.

[83] Когда сигнал подготовки к включению питания получен от портативного устройства блоком 310 связи, при нахождении устройства 300 отображения в режиме ожидания, контроллер 330 может изменить режим на режим подготовки к включению питания для активации некоторых компонентов устройства отображения. А именно, когда сигнал подготовки к включению питания получен, контроллер 330 может быть активирован и режим устройства 300 отображения может быть изменен на режим подготовки к включению питания. В этом случае, сигнал подготовки к включению питания может быть передан, используя способ связи, отличный от способа IR-связи.

[84] Когда сигнал включения питания получен от портативного устройства в течение заданного времени, при поддержании устройством 300 отображения режима подготовки к включению питания, контроллер 330 может изменить режим устройства 300 отображения на нормальный режим с целью активировать другие компоненты устройства 300 отображения. А именно, когда сигнал включения питания получен от портативного устройства в течение заданного времени, при поддержании устройством 300 отображения режима подготовки к включению питания, контроллер 330 может активировать конфигурацию вывода данных, такую как дисплей 320, и может изменить режим на нормальный режим.

[85] Однако когда сигнал включения питания не получен в течение заданного времени, при поддержании устройством 300 отображения режима подготовки к включению питания, контроллер 330 может изменить режим устройства 300 отображения на режим ожидания.

[86] Помимо этого, когда изменение режима подготовки к включению питания на режим ожидания повторено заданное количество раз, контроллер 330 может деактивировать функцию подготовки к включению питания устройства 300 отображения с целью предотвращения нецелесообразного потребления питания.

[87] Фиг. 4 является структурной схемой, иллюстрирующей
