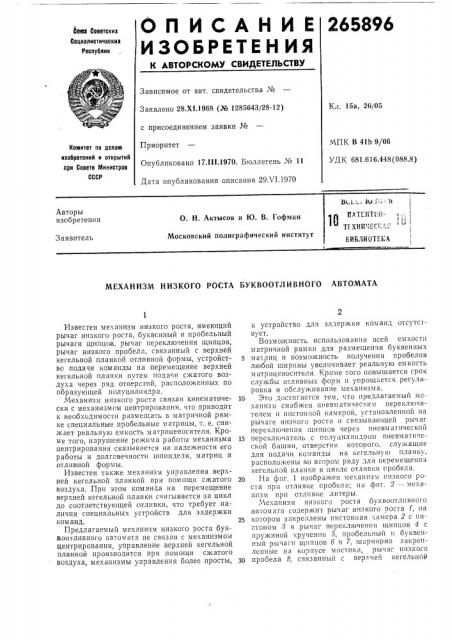

ОП ИСАЙИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
265896
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.XI 1968 (№ 1285643/28-12) с присоединением заявки №
Приоритет
Опубликовано 17.I I I.1970. Бюллетень № 11
Дата опубликования описания 29Л"1.1970
Кл. 15а, 26/05
МПК В 41Ь 9/06
УДК 681.616.448(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
О. Н. Актысов и Ю. В. Гофман
Московский полиграфический институт
Заявитель
МЕХАНИЗМ НИЗКОГО РОСТА БУКВООТЛ И В НОГО АВТОМАТА
Извесген механизм низкого роста, имеющий рычаг низкого роста, буквенный и пробельный рычаги щипцов, рычаг переключения щипцов, рычаг низкого пробела, связанный с верхней кегельной планкой отливной формы, устройство подачи команды на перемещение верхней кегельной планки путем подачи сжатого воздуха через ряд отверсгий, расположенных по образующей полуцилиндра.
Механизм низкого роста связан кинематически с механизмом центрирования, что приводит к необходимости размещать в матричной рамке специальные пробельные матрицы, т. е. снижает реальную емкость матриценосителя. Кроме того, нарушение режима работы механизма центрирования сказывается на надежности его работы и долговечности шпинделя, матриц и отливной формы.
Известен также механизм управления верхней кегельной планкой при помощи сжатого воздуха. При этом команда на перемещение верхней кегельной планки счигывается за цикл до соответствующей стливки, что требует наличия специальных устройств для задержки ком анд.
Предлагаемый механизм низкого роста буквоотливного автомата не связан с механизмом центрирования, управление верхней кегельной планкой производится при помощи сжатого воздуха, механизмы управления более просты, а устройство для задержки команд отсутствует.
Возможность использования всей емкости матричной рамки для размещения буквенных
5 матриц и возможность получения пробелов любой ширины увеличивает реальную емкость матриценосителя Кроме того повышается срок службы отливных форм и упрощается регулировка и обслуживание механизма.
10 Это достигаегся тем, что предлагаемый механизм снабжен пневматическим переключателем и пистонной камерой, установленной на рычаге низкого роста и связывающей рычаг переключения щипцов через пневматический
15 переключатель с пслуцплиндром пневматической башни, отверстия которогс, служащие для подачи команды на кегельную планку, расположены во втором ряду для перемещения кегельной планки в цикле отпивки пробела.
20 На фиг, 1 изображен механизм низкого роста при отливке пробела; на фиг. 2 — — механизм при отливке литеры, Механизм низкого роста буквоотлпвного автомата содержит рычаг низкого роста 1, на
25 котором закреплены пистонная камера 2 с пистоном 8 и рычаг переключения щипцов 4 с пружиной кручения 5, пробельный и буквенный рычаги щипцов 6 и 7, шарнирно закрепленные на корпусе мостика, рычаг низкого
30 пробела 8, связанньш с верх1-:ей кегельной
265896 планкой 9, которая мсжет перемещаться относительно нижней кегельной планки 10. Команда на срабатывание механизма подается через пневматический переключатель 11 от полуцилиндра пневматической башни 12. В корпусе пневматического переключателя находится поршень 13 с гроточкой и каналом 14 для отвода воздуха из IIHcTOHHOII камеры. возвратная пружина 15, установочный винт 1б. Отверстия полуцилиндра пневматической башни 12, служащие для подачи команды на перемещение верхней кегельной планки, вынесены из первого ряда во второй ряд на один шаг ведущей перфорации по ходу бумажной ленты.
При отливке пробелов, например постоянного пробела низкого роста в двенадцать монотипных единиц, в первом цикле кодовые отверстия на ленте совмещаются с отверстиями 17 первого ряда отверстий 17 на полуцилиндре башни 12. Во втором цикле кодовые отверстия совмещаются с отверстиями 18 второго .ряда.
Сжатый воздух проходит через проточку поршня 1пневматического переключателя 11 в пистонную камеру. Пистон 3 занимает переднее положение, и рь|чаг переключения щипцов
4 устанавливагтся против пробельного рычага щипцов б. При движении рычага низкого роста вниз пробельный рычаг щипцов взаимодействует с рычагом низкого пробела 8 и верхняя кегельная планка 9 занимает переднее положение, перекрывая полость отливной формы.
Матричные тиски замыкаются по упорам зубчатых реек, устанавливая матричную рамку над полостью отливной формы соответсвующей матрицей. Штифт механизма центрирования прижимает матрицу к отливной форме, но так как полость стливной формы перекрыта верхней кегельной планкой, то происходит отливка пробела низкого роста.
При отливке литеры в первом цикле кодовые отверстия на ленте совмещаются с отверс1иями 17 первого ряда полуцилиндра башни
12. Во вт ором цикле кодовые отверстия на ленте севмещаются с отверстиями 18 второго ряда. Сжатый воздух проходит в пневматический переключатель 11 по двум каналам А и
Б. Воздух, идущий по каналу Б, попадает под поршень 13 и перемещает его до упора в установочный винт 1б. При этом перекрывается канал А. Воздух, попавший в пистонную камеру
2, выходит через канал 14, пистон 3 остается в заднем положении, а рычаг переключения щипцов 4 под действием пружины б остается
l0 в крайнем правом положении прстив буквенного рычага щипцов 7. При движении рычага низкого роста вниз буквенный рычаг щипцов 7 взаимодействует с рычагом низкого пробела 8 и верхняя кегельная планка 9 отводится назад
15 до упора в хвостовик нижней кегельной планки 10, образуя с ней единую плоскость в полости отливной формы. Матричная рамка устанавливается соответствующей матрицей литера прстив полости отливной формы. Штифт ме20 ханизма центрирования прижчмает матрицу к отливной форме и происходит отливка литеры.
Предмет изобретения
Механизм низкого роста буквоотливного
25 автомата, имеющий рычаг низкого роста, буквенный и пробельный рычаги щипцов, рычаг переключения щипцов, рычаг низкого пробела, связанный с верхней кегельной планкой отливной формы, усгройство подачи команды на пеЗ0 ремещение верхней кегельной планки посредством подачи сжатого воздуха через ряд отверстий, расположенных по образующей полуцилиндра пневматической башни, отличпющийся тем, что, с целью увеличения срока службы
35 отливной формы, механизм снабжен пневматическим переключателем и пистонной камерой, установленной на рычаге низкого роста и связывающей рычаг переключения .щипцов через пневматический переключатель с пс.чуци40 линдром пневматической башни, отверстия которого служат для подачи команды на кегельную планку и расположены во втором ряду для перемещения кегельной планки в цикле отливки пробела.
