Картридж, технологический картридж и электрофотографическое устройство формирования изображений

Картридж, технологический картридж и электрофотографическое устройство формирования изображений

Иллюстрации

Показать все

Реферат

[ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ]

[0001] Настоящее изобретение относится к электрофотографическому устройству формирования изображений (устройству формирования изображений) и картриджу, съемно устанавливаемому в основную сборку устройства формирования изображений.

[0002] Устройство формирования изображений формирует изображение на материале записи, используя электрофотографический процесс формирования изображений. Примеры устройства формирования изображений включают в себя электрофотографический копировальный аппарат, электрофотографический принтер (например, лазерный принтер, светодиодный принтер), факсимильный аппарат, текстовый процессор и так далее.

[0003] Картридж содержит электрофотографический светочувствительный барабан в качестве несущего изображение элемента и по меньшей мере одно из обрабатывающих средств, способное воздействовать на барабан (элемент переноса проявителя (ролик проявления)), которые объединяются в картридж, который съемно устанавливается в устройство формирования изображений. Картридж может содержать барабан и ролик проявления в виде блока, либо может содержать барабан, либо может содержать ролик проявления. Картридж, который содержит барабан, является принт-картриджем, а картридж, который содержит ролик проявления, является проявочным картриджем.

[0004] Основная сборка устройства формирования изображений является частями устройства формирования изображений помимо картриджа.

[ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ]

[0005] В традиционном устройстве формирования изображений барабан и обрабатывающие средства, способные воздействовать на барабан, объединяются в картридж, который съемно устанавливается в основную сборку устройства (тип с технологическим картриджем).

[0006] При таком типе с технологическим картриджем техническое обслуживание для устройства формирования изображений на самом деле может выполняться пользователем, не полагаясь на технического специалиста, и поэтому эксплуатируемость можно заметно улучшить.

[0007] Поэтому тип с технологическим картриджем широко используется в области устройства формирования изображений.

[0008] Предложены технологический картридж (например, выложенная заявка 2001-337511 на патент Японии) и устройство формирования изображений (например, выложенная заявка 2003-208024 на патент Японии), в которых предоставляется муфта для осуществления переключения на приведение в движение ролика проявления во время операции формирования изображений и для прекращения приведения в движение ролика проявления во время отсутствия формирования изображений.

[СУЩНОСТЬ ИЗОБРЕТЕНИЯ]

[Проблема, которая должна быть решена изобретением]

[0009] В выложенной заявке 2001-337511 на патент Японии предоставляется пружинная муфта на оконечной части ролика проявления для переключения привода.

[0010] К тому же в выложенной заявке 2003-208024 на патент Японии предоставляется муфта в устройстве формирования изображений для переключения привода для ролика проявления.

[0011] Соответственно, основная цель настоящего изобретения - усовершенствовать муфту для переключения привода для ролика проявления.

[Средство для решения проблемы]

[0012] В соответствии с первой особенностью настоящего изобретения предоставляется картридж, съемно устанавливаемый в основную сборку электрофотографического устройства формирования изображений, причем упомянутый картридж содержит (i) вращающийся ролик проявления для проявления скрытого изображения, сформированного на светочувствительном элементе; (ii) первый элемент передачи привода, допускающий прием вращающей силы, созданной основной сборкой; (iii) второй элемент передачи привода, допускающий соединение с упомянутым первым элементом передачи привода и допускающий передачу вращающей силы, принятой упомянутым первым элементом передачи привода, к упомянутому ролику проявления; и (iv) элемент разъединения соединения, включающий в себя (iv-i) принимающий силу участок, допускающий прием силы, созданной основной сборкой, и (iv-ii) поджимающий участок, допускающий поджатие по меньшей мере одного из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода с помощью силы, принятой упомянутым принимающим силу участком, чтобы отделить один из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода от другого, посредством этого разъединяя соединение.

[0013] В соответствии со второй особенностью настоящего изобретения предоставляется электрофотографическое устройство формирования изображений, допускающее формирование изображений на материале записи, причем упомянутое электрофотографическое устройство формирования изображений содержит: (i) основную сборку, включающую в себя элемент передачи привода основной сборки и поджимающий элемент основной сборки; и (ii) картридж, съемно устанавливаемый в упомянутую основную сборку, причем упомянутый картридж включает в себя (ii-i) вращающийся ролик проявления для проявления скрытого изображения, сформированного на светочувствительном элементе; (ii-ii) первый элемент передачи привода, допускающий прием вращающей силы, созданной упомянутой основной сборкой; (ii-iii) второй элемент передачи привода, допускающий соединение с упомянутым первым элементом передачи привода и допускающий передачу вращающей силы, принятой упомянутым первым элементом передачи привода, к упомянутому ролику проявления; и (ii-iv) элемент разъединения соединения, включающий в себя (ii-iv-i) принимающий силу участок, допускающий прием силы, созданной поджимающим элементом основной сборки, и (ii-iv-ii) поджимающий участок, допускающий поджатие по меньшей мере одного из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода с помощью силы, принятой упомянутым принимающим силу участком, чтобы отделить один из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода от другого, посредством этого разъединяя соединение.

[0014] В соответствии с третьей особенностью настоящего изобретения предоставляется технологический картридж, съемно устанавливаемый в основную сборку электрофотографического устройства формирования изображений, причем упомянутая основная сборка включает в себя элемент передачи привода основной сборки и поджимающий элемент основной сборки, причем упомянутый технологический картридж содержит (i) вращающийся светочувствительный элемент; (ii) вращающийся ролик проявления для проявления скрытого изображения, сформированного на упомянутом светочувствительном элементе, причем упомянутый ролик проявления является перемещаемым к упомянутому светочувствительному элементу и от него; (iii) принимающий поджимающую силу участок для приема поджимающей силы от поджимающего элемента основной сборки, чтобы разместить упомянутый ролик проявления на расстоянии от упомянутого светочувствительного элемента; (iv) первый элемент передачи привода для приема вращающей силы от элемента передачи привода основной сборки; (v) второй элемент передачи привода, допускающий соединение с упомянутым первым элементом передачи привода и допускающий передачу вращающей силы, принятой упомянутым первым элементом передачи привода, к упомянутому ролику проявления; и (vi) поджимающий участок, допускающий поджатие по меньшей мере одного из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода с помощью силы, принятой упомянутым принимающим поджимающую силу участком, чтобы отделить один из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода от другого, посредством этого разъединяя соединение.

[0015] В соответствии с четвертой особенностью настоящего изобретения предоставляется электрофотографическое устройство формирования изображений, допускающее формирование изображений на материале записи, причем упомянутое электрофотографическое устройство формирования изображений содержит (i) основную сборку, включающую в себя поджимающий элемент разносящей силы и элемент передачи привода основной сборки; и (ii) технологический картридж, съемно устанавливаемый в упомянутую основную сборку, причем упомянутый технологический картридж включает в себя (ii-i) вращающийся светочувствительный элемент, (ii-ii) ролик проявления, вращающийся для проявления скрытого изображения, сформированного на упомянутом светочувствительном элементе, причем упомянутый ролик проявления является перемещаемым к упомянутому светочувствительному элементу и от него, (ii-iii) принимающий разносящую силу участок для приема разносящей силы от упомянутого поджимающего элемента разносящей силы для размещения упомянутого ролика проявления на расстоянии от упомянутого светочувствительного элемента, (ii-iv) первый элемент передачи привода для приема вращающей силы от элемента передачи привода основной сборки, (ii-v) второй элемент передачи привода, допускающий соединение с упомянутым первым элементом передачи привода для передачи вращающей силы, принятой упомянутым первым элементом передачи привода, к упомянутому ролику проявления, и (ii-vi) элемент разъединения соединения, допускающий поджатие по меньшей мере одного из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода, чтобы отделить один из упомянутого первого элемента передачи привода и упомянутого второго элемента передачи привода от другого для разъединения соединения с помощью упомянутой разносящей силы, принятой упомянутым принимающим разносящую силу участком.

[0016] В соответствии с пятой особенностью настоящего изобретения предоставляется технологический картридж, съемно устанавливаемый в основную сборку электрофотографического устройства формирования изображений, причем упомянутый технологический картридж содержит светочувствительный элемент; корпус светочувствительного элемента, поддерживающий упомянутый светочувствительный элемент с возможностью вращения; ролик проявления для проявления скрытого изображения, сформированного на упомянутом светочувствительном элементе; корпус устройства проявления, поддерживающий упомянутый ролик проявления с возможностью вращения и соединенный с упомянутым корпусом светочувствительного элемента, чтобы вращаться между положением контакта, в котором упомянутый ролик проявления контактирует с упомянутым светочувствительным элементом, и положением разнесения, в котором упомянутый ролик проявления располагается на расстоянии от упомянутого светочувствительного элемента; первый элемент передачи привода, вращающийся вокруг оси вращения, вокруг которой вращается упомянутый корпус устройства проявления относительно упомянутого корпуса светочувствительного элемента, и допускающий прием вращающей силы от основной сборки; второй элемент передачи привода, вращающийся вокруг оси вращения и допускающий соединение с упомянутым первым элементом передачи привода и передачу вращающей силы к упомянутому ролику проявления; и разъединительный механизм для осуществления разъединения между упомянутым первым элементом передачи привода и упомянутым вторым элементом передачи привода в соответствии с поворотом корпуса устройства проявления из положения контакта в упомянутое положение разнесения.

[0017] В соответствии с шестой особенностью настоящего изобретения предоставляется электрофотографическое устройство формирования изображений для формирования изображения на материале записи, причем упомянутое электрофотографическое устройство формирования изображений содержит (i) основную сборку, включающую в себя элемент передачи привода основной сборки для передачи вращающей силы; и (ii) технологический картридж, съемно устанавливаемый в упомянутую основную сборку, причем упомянутый технологический картридж включает в себя (ii-i) светочувствительный элемент, (ii-ii) корпус светочувствительного элемента для поддержки упомянутого светочувствительного элемента с возможностью вращения, (ii-iii) ролик проявления, (ii-iv) корпус устройства проявления, поддерживающий упомянутый ролик проявления с возможностью вращения и соединенный с упомянутым корпусом светочувствительного элемента, чтобы вращаться между положением контакта, в котором упомянутый ролик проявления контактирует с упомянутым светочувствительным элементом, и положением разнесения, в котором упомянутый ролик проявления располагается на расстоянии от упомянутого светочувствительного элемента, (ii-v) первый элемент передачи привода, вращающийся вокруг оси вращения, вокруг которой вращается упомянутый корпус устройства проявления относительно упомянутого корпуса светочувствительного элемента, и допускающий прием вращающей силы от элемента передачи привода основной сборки, (ii-vi) второй элемент передачи привода, вращающийся вокруг оси вращения и допускающий соединение с упомянутым первым элементом передачи привода и передачу вращающей силы к упомянутому ролику проявления, и (ii-vii) разъединительный механизм для осуществления разъединения между упомянутым первым элементом передачи привода и упомянутым вторым элементом передачи привода в соответствии с поворотом корпуса устройства проявления из положения контакта в упомянутое положение разнесения.

[РЕЗУЛЬТАТ ИЗОБРЕТЕНИЯ]

[0018] В соответствии с настоящим изобретением переключение привода для ролика проявления может осуществляться в картридже.

Эти и другие цели, признаки и преимущества настоящего изобретения станут очевиднее при рассмотрении нижеследующего описания предпочтительных вариантов осуществления настоящего изобретения в сочетании с прилагаемыми чертежами.

[КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ]

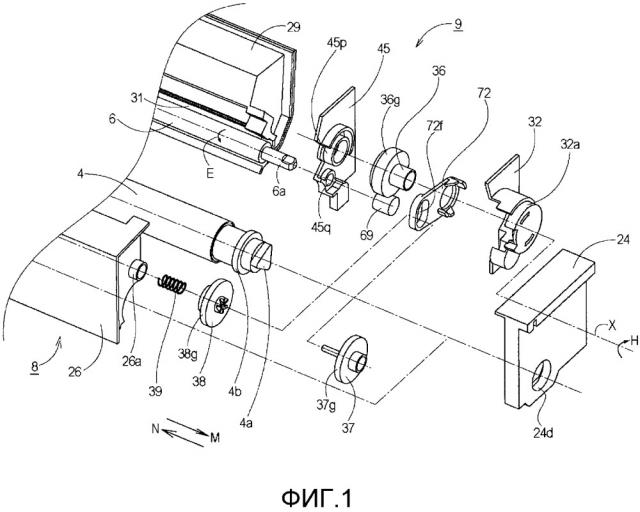

[0019] Фиг. 1 - вид в перспективе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0020] Фиг. 2 - вид в разрезе устройства формирования изображений в соответствии с первым вариантом осуществления настоящего изобретения.

[0021] Фиг. 3 - вид в перспективе устройства формирования изображений в соответствии с первым вариантом осуществления настоящего изобретения.

[0022] Фиг. 4 - вид в разрезе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0023] Фиг. 5 - вид в перспективе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0024] Фиг. 6 - вид в перспективе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0025] Фиг. 7 - боковая проекция технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0026] Фиг. 8 - вид в перспективе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0027] Фиг. 9 - вид в перспективе технологического картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0028] Фиг. 10 - вид в перспективе участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0029] Фиг. 11 - вид в перспективе участка соединения привода, имеющего девять выступов, в первом варианте осуществления настоящего изобретения.

[0030] Фиг. 12 - вид в перспективе измененного примера участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0031] Фиг. 13 - вид в разрезе измененного примера установочной конструкции для участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0032] Фиг. 14 - вид в разрезе участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0033] Фиг. 15 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с первым вариантом осуществления настоящего изобретения.

[0034] Фиг. 16 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с первым вариантом осуществления настоящего изобретения.

[0035] Фиг. 17 - вид в перспективе, в котором предоставляется три разъединительных кулачка в соответствии с первым вариантом осуществления настоящего изобретения.

[0036] Фиг. 18 - схематичный вид и вид в перспективе участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0037] Фиг. 19 - схематичный вид и вид в перспективе участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0038] Фиг. 20 - схематичный вид и вид в перспективе участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0039] Фиг. 21 - схематичный вид, иллюстрирующий взаимное расположение между разъединительным кулачком, крышкой картриджа с приводной стороны и направляющей для прикрывающего устройство проявления элемента.

[0040] Фиг. 22 - вид в перспективе измененного примера участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0041] Фиг. 23 - вид в перспективе измененного примера участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0042] Фиг. 24 - вид в перспективе разъединительного кулачка и крышки картриджа в соответствии с первым вариантом осуществления настоящего изобретения.

[0043] Фиг. 25 - вид в перспективе разъединительного кулачка и несущего элемента в соответствии с первым вариантом осуществления настоящего изобретения.

[0044] Фиг. 26 - вид в перспективе измененного примера участка соединения привода в соответствии с первым вариантом осуществления настоящего изобретения.

[0045] Фиг. 27 - блок-схема примера зубчатой передачи в устройстве формирования изображений.

[0046] Фиг. 28 - покомпонентный вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0047] Фиг. 29 - покомпонентный вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0048] Фиг. 30 - покомпонентный вид в перспективе технологического картриджа в соответствии со вторым вариантом осуществления настоящего изобретения.

[0049] Фиг. 31 - покомпонентный вид в перспективе технологического картриджа в соответствии со вторым вариантом осуществления настоящего изобретения.

[0050] Фиг. 32 - вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения.

[0051] Фиг. 33 - вид в разрезе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения.

[0052] Фиг. 34 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии со вторым вариантом осуществления настоящего изобретения.

[0053] Фиг. 35 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии со вторым вариантом осуществления настоящего изобретения.

[0054] Фиг. 36 - схематичный вид и вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения.

[0055] Фиг. 37 - схематичный вид и вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения.

[0056] Фиг. 38 - схематичный вид и вид в перспективе участка соединения привода в соответствии со вторым вариантом осуществления настоящего изобретения.

[0057] Фиг. 39 - покомпонентный вид в перспективе участка соединения привода в соответствии с третьим вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0058] Фиг. 40 - покомпонентный вид в перспективе участка соединения привода в соответствии с третьим вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0059] Фиг. 41 - вид в перспективе устройства формирования изображений в соответствии с третьим вариантом осуществления настоящего изобретения.

[0060] Фиг. 42 - вид в перспективе участка соединения привода в соответствии с третьим вариантом осуществления настоящего изобретения.

[0061] Фиг. 43 - покомпонентный вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0062] Фиг. 44 - покомпонентный вид в перспективе технологического картриджа в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0063] Фиг. 45 - покомпонентный вид в перспективе технологического картриджа в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0064] Фиг. 46 - покомпонентный вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0065] Фиг. 47 - покомпонентный вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0066] Фиг. 48 - вид в разрезе технологического картриджа в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0067] Фиг. 49 - вид в перспективе первого и второго соединительных элементов в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0068] Фиг. 50 - вид в разрезе первого и второго соединительных элементов и их периферийных частей.

[0069] Фиг. 51 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0070] Фиг. 52 - вид в разрезе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0071] Фиг. 53 - вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0072] Фиг. 54 - схематичный вид и вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0073] Фиг. 55 - схематичный вид и вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0074] Фиг. 56 - схематичный вид и вид в перспективе участка соединения привода в соответствии с четвертым вариантом осуществления настоящего изобретения.

[0075] Фиг. 57 - покомпонентный вид в перспективе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0076] Фиг. 58 - покомпонентный вид в перспективе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0077] Фиг. 59 - вид в перспективе второго соединительного элемента и его периферийных частей в соответствии с пятым вариантом осуществления настоящего изобретения.

[0078] Фиг. 60 - вид в перспективе первого и второго соединительных элементов в соответствии с пятым вариантом осуществления настоящего изобретения.

[0079] Фиг. 61 - вид в разрезе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения.

[0080] Фиг. 62 - схематичный вид и вид в перспективе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения.

[0081] Фиг. 63 - схематичный вид и вид в перспективе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения.

[0082] Фиг. 64 - схематичный вид и вид в перспективе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения.

[0083] Фиг. 65 - вид в разрезе участка соединения привода в соответствии с пятым вариантом осуществления настоящего изобретения.

[0084] Фиг. 66 - покомпонентный вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0085] Фиг. 67 - покомпонентный вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0086] Фиг. 68 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с шестым вариантом осуществления настоящего изобретения.

[0087] Фиг. 69 - вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения.

[0088] Фиг. 70 - вид в перспективе разъединительного кулачка и прикрывающего устройство проявления элемента в соответствии с шестым вариантом осуществления настоящего изобретения.

[0089] Фиг. 71 - покомпонентный вид в перспективе технологического картриджа в соответствии с шестым вариантом осуществления настоящего изобретения.

[0090] Фиг. 72 - вид в разрезе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения.

[0091] Фиг. 73 - схематичный вид и вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения.

[0092] Фиг. 74 - схематичный вид и вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения.

[0093] Фиг. 75 - схематичный вид и вид в перспективе участка соединения привода в соответствии с шестым вариантом осуществления настоящего изобретения.

[0094] Фиг. 76 - вид в перспективе проявочного картриджа в соответствии с шестым вариантом осуществления настоящего изобретения.

[0095] Фиг. 77 - покомпонентный вид в перспективе участка соединения привода у проявочного картриджа в соответствии с шестым вариантом осуществления настоящего изобретения.

[0096] Фиг. 78 - покомпонентный вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения, если смотреть с приводной стороны.

[0097] Фиг. 79 - покомпонентный вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0098] Фиг. 80 - покомпонентный вид в перспективе технологического картриджа в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0099] Фиг. 81 - покомпонентный вид в перспективе технологического картриджа в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0100] Фиг. 82 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0101] Фиг. 83 - вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0102] Фиг. 84 - вид в разрезе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0103] Фиг. 85 - схематичный вид и вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0104] Фиг. 86 - схематичный вид и вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0105] Фиг. 87 - схематичный вид и вид в перспективе участка соединения привода в соответствии с седьмым вариантом осуществления настоящего изобретения.

[0106] Фиг. 88 - покомпонентный вид в перспективе участка соединения привода у технологического картриджа в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0107] Фиг. 89 - покомпонентный вид в перспективе участка соединения привода у технологического картриджа в соответствии с восьмым вариантом осуществления настоящего изобретения, если смотреть с неприводной стороны.

[0108] Фиг. 90 - покомпонентный вид в перспективе технологического картриджа в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0109] Фиг. 91 - покомпонентный вид в перспективе технологического картриджа в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0110] Фиг. 92 - вид в перспективе первого и второго соединительных элементов в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0111] Фиг. 93 - вид в разрезе участка соединения привода в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0112] Фиг. 94 - вид в перспективе расцепляющего элемента и его периферийных частей в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0113] Фиг. 95 - вид в перспективе участка соединения привода в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0114] Фиг. 96 - покомпонентный вид в перспективе технологического картриджа в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0115] Фиг. 97 - схематичный вид и вид в перспективе участка соединения привода в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0116] Фиг. 98 - схематичный вид и вид в перспективе участка соединения привода в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0117] Фиг. 99 - схематичный вид и вид в перспективе участка соединения привода в соответствии с восьмым вариантом осуществления настоящего изобретения.

[0118] Фиг. 100 - схематичный вид, иллюстрирующий взаимное расположение между разъединительным кулачком, разъединительным рычагом, последующим элементом передачи привода и предшествующим элементом передачи привода по отношению к осевому направлению.

[0119] Фиг. 101 - покомпонентный вид разъединительного кулачка, разъединительного рычага и прикрывающего устройство проявления элемента.

[0120] Фиг. 102 - вид в разрезе участка соединения привода в соответствии с девятым вариантом осуществления настоящего изобретения.

[ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ]

[Вариант 1 осуществления]

[Общее описание электрофотографического устройства формирования изображений]

[0121] Первый вариант осуществления настоящего изобретения будет описываться со ссылкой на прилагаемые чертежи.

[0122] Примером устройств формирования изображений из нижеследующих вариантов осуществления является полноцветное устройство формирования изображений, в которое съемно устанавливаются четыре технологических картриджа.

[0123] Количество технологических картриджей, устанавливаемых в устройство формирования изображений, этим примером не ограничивается. Оно выбирается должным образом по желанию.

[0124] Например, в случае монохроматического устройства формирования изображений количество технологических картриджей, установленных в устройство формирования изображений, равно одному. Примерами устройств формирования изображений из нижеследующих вариантов осуществления являются принтеры.

[Общая схема устройства формирования изображений]

[0125] Фиг. 2 - схематический разрез устройства формирования изображений из этого варианта осуществления. Часть (a) фиг. 3 - вид в перспективе устройства формирования изображений из этого варианта осуществления. Фиг. 4 - вид в разрезе технологического картриджа P из этого варианта осуществления. Фиг. 5 - вид в перспективе технологического картриджа P из этого варианта осуществления, если смотреть с приводной стороны, а фиг. 6 - вид в перспективе технологического картриджа P из этого варианта осуществления, если смотреть с неприводной стороны.

[0126] Как показано на фиг. 2, устройство 1 формирования изображений является четырехцветным лазерным принтером, использующим электрофотографический процесс формирования изображений для формирования цветного изображения на материале S записи. Устройство 1 формирования изображений относится к типу с технологическим картриджем, в котором технологические картриджи съемно устанавливаются в основную сборку 2 электрофотографического устройства формирования изображений, чтобы формировать цветное изображение на материале S записи.

[0127] Здесь сторона устройства 1 формирования изображений, которая снабжается передней дверцей 3, является передней стороной, а сторона, противоположная передней стороне, является задней стороной. К тому же правая сторона устройства 1 формирования изображений, если смотреть с передней стороны, является приводной стороной, а левая сторона является неприводной стороной. Фиг. 2 - вид в разрезе устройства 1 формирования изображений, если смотреть с неприводной стороны, на котором передняя сторона листа чертежа является неприводной стороной устройства 1 формирования изображений, правая сторона листа чертежа является передней стороной устройства 1 формирования изображений, а задняя сторона листа чертежа является приводной стороной устройства 1 формирования изображений.

[0128] В основной сборке 2 устройства формирования изображений предоставляются технологические картриджи P (PY, PM, PC, PK), включающие в себя первый технологический картридж PY (желтый), второй технологический картридж PM (пурпурный), третий технологический картридж PC (голубой) и четвертый технологический картридж PK (черный), которые размещаются в горизонтальном направлении.

[0129] Технологические картриджи P с первого по четвертый (PY, PM, PC, PK) включают в себя аналогичные механизмы электрофотографического процесса формирования изображений, хотя цвета содержащихся в них проявителей разные. К технологическим картриджам P с первого по четвертый (PY, PM, PC, PK) передаются вращающие силы от участков вывода привода в основной сборке 2 устройства формирования изображений. Это будет подробно описываться ниже.

[0130] К тому же каждый из технологических картриджей P с первого по четвертый (PY, PM, PC, PK) питается напряжениями смещения (зарядными напряжениями смещения, проявочными напряжениями смещения и так далее) (не показаны) от основной сборки 2 устройства формирования изображений.

[0131] Как показано на фиг. 4, каждый из технологических картриджей P с первого по четвертый (PY, PM, PC, PK) включает в себя блок 8 светочувствительного барабана, снабженный светочувствительным барабаном 4, зарядным средством и средством очистки в качестве обрабатывающих средств, способных воздействовать на барабан 4.

[0132] К тому же каждый из технологических картриджей P с первого по четвертый (PY, PM, PC, PK) включает в себя блок 9 проявления, снабженный средством проявления для проявления электростатического скрытого изображения на барабане 4.

[0133] Первый технологический картридж PY вмещает в себя желтый (Y) проявитель в корпусе 29 устройства проявления для формирования проявочного изображения желтого цвета на поверхности барабана 4.

[0134] Второй технологический картридж PM вмещает в себя пурпурный (M) проявитель в корпусе 29 устройства проявления для формирования проявочного изображения пурпурного цвета на поверхности барабана 4.

[0135] Третий технологический картридж PC вмещает в себя голубой (C) проявитель в корпусе 29 устройства проявления для формирования проявочного изображения голубого цвета на поверхности барабана 4.

[0136] Четвертый технологический картридж PK вмещает в себя черный (K) проявитель в корпусе 29 устройства проявления для формирования проявочного изображения черного цвета на поверхности барабана 4.

[0137] Над технологическими картриджами P с первого по четвертый (PY, PM, PC, PK) предоставляется лазерное сканирующее устройство LB в качестве экспонирующего средства. Лазерное сканирующее устройство LB выводит лазерный луч в соответствии с информацией изображения. Лазерный луч Z проецируется для сканирования на поверхность барабана 4 через экспозиционное окно 10 картриджа P.

[0138] Под картриджами P с первого по четвертый (PY, PM, PC, PK) предоставляется блок 11 ленты промежуточного переноса в качестве элемента переноса. Блок 11 ленты промежуточного переноса включает в себя приводной ролик 13, натяжные ролики 14 и 15, вокруг которых тянется лента 12 переноса, обладающая гибкостью.

[0139] Барабан 4 каждого из картриджей P с первого по четвертый (PY, PM, PC, PK) контактирует на участке нижней поверхности с верхней поверхностью ленты 12 переноса. Участок контакта является участком первичного переноса. Внутри ленты 12 переноса предоставляется вал 16 первичного переноса напротив барабана 4.

[0140]
