Осветительная система (варианты)

Осветительная система (варианты)

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к осветительной системе с, по меньшей мере, осветительным блоком, содержащим световой сегмент, выполненный с конфигурацией для установки, по меньшей мере, осветительного прибора или который имеет, по меньшей мере, осветительный прибор, и, по меньшей мере, соединительный элемент, который, по меньшей мере, участками способен проводить электрический ток, и на конце светового сегмента механически и электрически соединен с ним, с, по меньшей мере, соединителем, который имеет, по меньшей мере, располагающийся по кругу вокруг средней оси соединителя (ниже также называемой только средней осью) элемент и, по меньшей мере, механически соединенный с располагающимся по кругу элементом или образованный располагающимся по кругу элементом электрический провод, причем соединительный элемент светового блока механически соединен с располагающимся по кругу элементом соединителя и благодаря этому, по меньшей мере, один световой блок механически и электрически соединен с соединителем.

Изобретение относится, в частности, к осветительной системе с элементами (световыми блоками, в частности, шинами), которые могут размещать осветительные приборы или светить, и узловыми точками (ниже называемыми также соединителями или соединительными модулями), к которым могут присоединяться один или несколько этих элементов соответственно световых блоков. Световые блоки могут просто устанавливаться в соединитель. Углы, под которыми световые блоки могут вставляться в соединитель, могут в большей степени выбираться свободно. Вспомогательные сочленения, в частности шарниры, создают предпосылки для того, чтобы световые блоки могли поворачиваться. Световые блоки проводят электрический ток от одной узловой точки (соединителя) к следующей. Соединители проводят электрический ток от одного светового блока к следующему.

Уровень техники

Существует много систем, состоящих из шин, которые, как правило, крепятся на потолках, заделываются в потолки или подвешиваются к потолкам.

Углы, под которыми элементы шин располагаются друг к другу, как правило, составляют 90° соответственно 180°. В US 3, 840, 842 описана узловая точка, к которой могут монтироваться дополнительно под углом 45° соответственно 135° элементы, которые могут размещать осветительные приборы. В WO 2013/070429 A1 также описаны соединители, к которым могут крепиться до 8 продольных элементов под углом 45°, 90°, 135° и 180°.

Соответственно ориентирование системы освещения на потолке это, как правило, линейные конструкции (светящиеся полосы) или плоскостные (двухмерные) конструкции, которые возможны с известными системами шин. Исключением является WO 2006/ 044859 A2, в которой описывается, как световые элементы могут крепиться под заданными углами, не только горизонтально, к соединительным элементам. Дополнительно US 2012/0201021 A1 описывает соединительные элементы, в которые светящиеся стержни могут крепиться не только горизонтально под углом 90° и 180°, но и дополнительно также вертикально.

Поскольку системы из шин имеют соединители (соединительные модули), то часто для соединения световых блоков с соединителями требуются значительные затраты на монтаж.

Возможности исполнения с известными системами световых шин очень ограничены, так как они с одной стороны часто могут иметь только линейную или плоскостную конфигурации или с другой стороны могут устанавливаться только под определенными заданными углами. Конструкции, которые подобно растениям растут вверх по стенам или идут вокруг углов точно также не возможны, как многогранные светильники или фахверковые соответственно каркасные конструкции.

Раскрытие изобретения

Задачей изобретения является снижение затрат на монтаж осветительной системы.

Эта задача согласно первому техническому решению настоящего изобретения в осветительной системе решается следующими признаками:

по меньшей мере, световым блоком (в частности, шиной, то есть удлиненным световым блоком), содержащим световой сегмент (световой элемент), которому придана конфигурация для установки, по меньшей мере, осветительного прибора, или который имеет, по меньшей мере, осветительный прибор, и, по меньшей мере, соединительный элемент (в частности, собираемый с другим элементом конструкции элемент, то есть штекер/гнездо), который, по меньшей мере, участками способен проводить электрический ток и на конце светового сегмента механически и электрически соединен с ним,

с, по меньшей мере, соединителем, который имеет, по меньшей мере, располагающийся по кругу вокруг средней оси соединителя (то есть образованный располагающимся по кругу) элемент и, по меньшей мере, механически соединенный с располагающимся по кругу элементом или образованный располагающимся по кругу элементом электрический провод,

причем соединительный элемент светового блока механически соединен с располагающимся кругу элементом соединителя и благодаря этому, по меньшей мере, один световой блок механически и электрически соединен с соединителем,

решается с помощью того,

что световой блок c соединителем может располагаться в различных положениях вокруг средней оси соединителя (то есть в различных угловых положениях соответственно положениях по периметру) и в каждом положении световой блок механически и электрически соединен с соединителем и

что несколько световых блоков механически и электрически соединены с общим соединителем и, в частности, образуют сформированную двухмерно или трехмерно осветительную систему.

Далее задача согласно второму техническому решению настоящего изобретения в осветительной системе, в частности выше описанной осветительной системе решается следующими признаками:

снабжена, по меньшей мере, световым блоком (в частности, шиной), содержащим световой сегмент (световой элемент), который выполнен с конфигурацией для установки, по меньшей мере, осветительного прибора, или который имеет, по меньшей мере, осветительный прибор, и, по меньшей мере, соединительный элемент (в частности, собираемый с другим элементом конструкции элемент), который, по меньшей мере, участками способен проводить электрический ток и на конце светового сегмента механически и электрически соединен с ним,

с, по меньшей мере, одним соединителем, который имеет, по меньшей мере, располагающийся по кругу вокруг средней оси соединителя элемент и, по меньшей мере, механически соединенный с располагающимся по кругу элементом или образованный располагающимся по кругу элементом электрический провод,

причем соединительный элемент светового блока механически соединен с располагающимся по кругу элементом соединителя и благодаря этому, по меньшей мере, один световой блок механически и электрически соединен с соединителем,

решается с помощью того,

что световой блок c соединителем может располагаться в различных положениях вокруг средней оси соединителя и в каждом положении световой блок механически и электрически соединен с соединителем и

что несколько соединителей механически и электрически соединены с общим световым блоком и, в частности, образуют сформированную двухмерно или трехмерно осветительную систему.

Предложенная в соответствии с изобретением осветительная система отличается тем, что она может монтироваться быстро и просто, даже под током, соответственно напряжением. Другим преимуществом является высокая гибкость в части придания ей конфигурации. Так, предложенная в соответствии с изобретением осветительная система позволяет простым способом расположение нескольких световых блоков в виде разработанной (двух- или трехмерной) сети, которая для тока может иметь дополнительно несколько питающих устройств. Электрическое соединение осуществляется постоянно через соединение световых блоков, так что многие световые блоки обходятся только одним единственным питающим током устройством соответственно участком сети. Но в принципе также несколько питающих током устройств в различных местах могут соединяться с осветительной системой соответственно двух- или трехмерной сетевой структурой.

Под двухмерно сформированной осветительной системой имеется в виду такая система, в которой все световые блоки и соединители осветительной системы лежат в одной плоскости. Она содержит осветительные системы, которые являются линейными, то есть образуют проходящую между двумя концами ленту (соединитель, за которым следует световой блок, опять же за которым следует соединитель и т.д.), или осветительные системы имеют форму круга, треугольника или многоугольника. При этом световые блоки и соединители могут быть расположены исключительно по контуру круга, треугольника соответственно многоугольника или дополнительно также еще другие световые блоки и/или соединители могут пересекать круг, треугольник соответственно многоугольник и благодаря этому формировать плоскостную структуру.

Трехмерно сформированная осветительная система - это такая система, в которой отдельные или несколько световых блоков и/или соединителей проходят в других плоскостях, чем другие световые блоки и/или соединители и/или проходят под углом к другим световым блокам или соединителям. Другими словами, здесь из световых блоков и соединителей создается пространственная структура.

Дальше описаны варианты исполнения предложенной в соответствии с изобретением осветительной системы, которые являются также предметом зависимых пунктов формулы изобретения.

Согласно одному варианту исполнения, по меньшей мере, соединитель соответственно, в частности несколько соединителей, механически и электрически соединены соответственно с несколькими световыми блоками.

Согласно еще одному варианту исполнения предусмотрено, что световой сегмент имеет, по меньшей мере, два конца, в частности именно два конца, и соединительный элемент на, по меньшей мере, одном из концов, в частности на обоих концах, преимущественно на всех концах, с которым механически и электрически соединен световой сегмент. Если световой сегмент образован, например, треугольным, то он имеет соответственно три конца (углы здесь определятся как концы). Если световой сегмент является, например, четырехугольным и через каждый из четырех углов может электрически соединяться с соединителем, соответственно световой сегмент имеет четыре конца. Отдельные или все световые блоки могут таким образом иметь любое число соединительных элементов, обладающие треугольной формой световые блоки, например, три соединительных элемента, причем на каждом углу соответствующего светового сегмента может быть предусмотрен один. Однако следует выделить, что соединительные элементы не обязательно должны быть предусмотрены на углах или концах соответствующего светового сегмента, а могут быть расположены также в других местах.

Согласно еще одному варианту исполнения располагающийся по кругу элемент (вокруг средней оси соединителя) является вращательно-симметрично располагающимся по кругу элементом. Располагающийся по кругу элемент имеет в данном случае форму круга или форму кольца в отношении разреза перпендикулярно средней оси соединителя. Если соединитель имеет несколько располагающихся по кругу элементов, соответственно участков корпуса, что ниже поясняется еще более подробно, несколько или все располагающиеся элементы могут быть образованы вращательно-симметрично (вокруг средней оси соединителя).

Согласно еще одному варианту исполнения предусмотрено, что световой блок с соединителем, в частности, по сплошной (то есть непрерывной) области углов, по меньшей мере, 330°, предпочтительно, по меньшей мере, 340°, особенно предпочтительно, по меньшей мере, 355°, может располагаться в любых положениях вокруг средней оси соединителя. Также возможно, что световой блок с соединителем соответственно по нескольким сплошным областям углов в совокупности, по меньшей мере, 330°, предпочтительно в совокупности, по меньшей мере, 340°, особенно предпочтительно в совокупности, по меньшей мере, 355°, может располагаться в любых положениях вокруг средней оси соединителя. Если, например, предусмотрено, что световой блок с соединителем может располагаться по двум сплошным областям углов в любых положениях вокруг средней оси соединителя, каждая сплошная область углов может включать, по меньшей мере, 165°, предпочтительно, по меньшей мере, 170°, особенно предпочтительно 177,5°.

Согласно следующему варианту исполнения предложенной в соответствии с изобретением осветительной системы предусмотрено, что соединительный элемент может поворачиваться относительно светового сегмента и/или относительно соединителя вокруг оси поворота, которая проходит под углом, в частности перпендикулярно или параллельно средней оси соединителя, или, в частности, отстоит на расстоянии от средней оси соединителя. В случае такой возможности поворачиваться максимальная область поворота (угол, на который максимально может поворачиваться вокруг оси поворота) составляет, в частности, по меньшей мере, 90°, предпочтительно, по меньшей мере, 180°, особо предпочтительно, по меньшей мере, 270°. В качестве альтернативы или дополнительно может быть предусмотрено, что соединительный элемент может вращаться относительно светового сегмента и/или относительно соединителя вокруг оси вращения, которая проходит под углом, в частности, перпендикулярно к средней оси соединителя, и, в частности, сечет среднюю ось соединителя.

Согласно еще одному варианту исполнения предусмотрено, что соединитель представляет собой состоящий из нескольких деталей корпус, содержащий несколько располагающихся вокруг средней оси соединителя участков корпуса (деталей корпуса), причем участки корпуса расположены по оси рядом друг с другом, причем некоторые участки корпуса касаются друг друга или отстоят на расстоянии друг от друга.

Согласно другому варианту исполнения осветительной системы предусмотрено, что соединительный элемент с располагающимся по кругу элементом соединен с геометрическим замыканием и/или с силовым замыканием, в частности, собран путем вставки одного в другой (штекерное соединение). В этом случае возможно, что соединительному элементу и располагающемуся по кругу элементу придана такая конфигурация, соответственно они выполнены таким образом, что соединительный элемент с располагающимся по кругу элементом может собираться путем вставки с помощью поступательного движения под углом, в частности перпендикулярно или параллельно к средней оси соединителя и/или с помощью поворотного движения вокруг проходящей к средней оси соединителя под углом, в частности перпендикулярной, или параллельной оси.

Согласно другому варианту исполнения соединительный элемент с располагающимся по кругу элементом соединены неразъемным способом или цельно. Под соединением цельно понимается, что соединенные друг с другом детали образованы интегрально, то есть образованы/изготовлены из одного куска. В принципе также в этом случае возможно, что между соединительным элементом и располагающимся по кругу элементом имеется возможность перекашиваться, а именно, например, тогда, когда для цельной детали применяется эластичный материал.

Согласно другому варианту исполнения (в случае наличия нескольких участков корпуса, которые образуют соединитель) каждый участок корпуса образует располагающийся по кругу элемент, в частности вращательно-симметрично располагающийся по кругу соединителя. При этом, как дальше еще описывается, участки корпуса имеют различное поперечное сечение (относительно разреза перпендикулярно средней оси соединителя). В частности, возможно, что некоторые участки корпуса соответственно располагающиеся по кругу элементы собраны путем вставки, причем каждый участок корпуса, в частности, с соединительным элементом светового блока соединен механически и электрически, в частности цельно.

В дополнительном случае, когда каждый участок корпуса соединен с соединительным элементом, возможно, что некоторые или все участки корпуса, в частности, концентрично, соответственно коаксиально со средней осью соединителя, с верхней стороны имеют штекер и с нижней стороны корреспондирующее с ним гнездо или наоборот (с верхней стороны гнездо и с нижней стороны корреспондирующий с ним штекер). Гнездам и штекерам в этом случае, в частности, придана такая конфигурация, что в собранном путем вставки состоянии между штекером и гнездом будет иметься механическое и электрическое соединение и таким образом между обоими собранными путем вставки участками корпуса соответственно располагающимися по кругу элементами. При этом штекерам и гнездам может быть придана такая конфигурация, что в собранном путем вставки состоянии участки корпуса могут поворачиваться относительно друг друга вокруг средней оси соединителя. Дополнительно в участках корпуса соответственно в штекерах и/или гнездах могут быть предусмотрены магниты или магнитные участки, через которые в осевом направлении (направление средней оси соединителя) может создаваться магнитная сила притяжения, которая улучшает, соответственно усиливает соединение между собранными путем вставки участками корпуса.

Согласно другому варианту исполнения предложенной в соответствии с изобретением осветительной системы предусмотрено, что соединитель имеет, по меньшей мере, два отстоящих друг от друга по оси располагающихся по кругу вокруг средней оси соединителя, первых участка корпуса с первым (относительно большим) поперечным сечением или диаметром и соединяющим участки корпуса (к примеру, в форме штифта или в форме втулки) располагающегося вокруг средней оси соединителя, вторым участком корпуса со вторым поперечным сечением или диаметром, который меньше, чем первое поперечное сечение или диаметр. При этом возможно, что, по меньшей мере, один из первых участков корпуса разъемным способом соединен со вторым участком корпуса, в частности, может быть собран путем вставки или свинчивания. Дальше возможно, что, по меньшей мере, один (в частности, другой) из первых участков корпуса соединен со вторым участком корпуса цельно или неразъемным способом.

Согласно следующему варианту исполнения предусмотрено, что соединительный элемент имеет отверстие, в частности, просверленное отверстие, причем поперечное сечение или диаметр отверстия, в частности, соответствует поперечному сечению или диаметру второго участка корпуса.

Согласно еще одному варианту исполнения предложенной в соответствии с изобретением осветительной системы предусмотрено, что соединитель имеет, по меньшей мере, располагающийся по кругу вокруг средней оси соединителя, первый участок корпуса с первым (относительно большим) поперечным сечением или диаметром и, по меньшей мере, радиально от него отстоящий располагающийся по кругу вокруг средней оси соединителя, второй участок корпуса со вторым поперечным сечением или диаметром, который меньше, чем первое поперечное сечение или диаметр, причем первый участок корпуса механически, в частности, цельно или неразъемным способом, соединен со вторым участком корпуса. Соединение между первым и вторым участком может осуществляться через одну или несколько перемычек, в частности, радиально проходящих перемычек. В частности, возможно, что внутренний контур первого участка корпуса и наружный контур второго участка корпуса имеют круглую форму, причем, в частности, первый участок корпуса имеет форму кольца, и второй участок корпуса имеет форму кольца или шайбы. При этом будет предпочтительно, если соединительный элемент касается внутреннего контура первого участка корпуса и наружного контура второго участка корпуса.

Согласно еще другому варианту исполнения предложенной в соответствии с изобретением осветительной системы предусмотрено, что, по меньшей мере, соединитель, в частности, несколько соединителей, имеет отдельный (то есть электрически не соединенный с одним из световых блоков и/или с одним из световых сегментов) электрический вход и/или выход, в частности, в форме соединительного элемента, в частности, в форме штекера или гнезда. Электрический вход может применяться, например, для того, чтобы в (относительно большой) осветительной системе осуществлять снабжение током в различных местах. Электрический выход может служить, например, для того, чтобы подключать внешние потребители (потребители электроэнергии), например, сенсоры, рекламу и тому подобное. Также участки сети электрических приборов, например музыкальных установок, или зарядных устройств для смартфонов, компьютеров и т.д., могли бы здесь подключаться и снабжаться электроэнергией. С предложенной в соответствии с изобретением осветительной системой к этим внешним потребителям может подаваться напряжение и напряжение может надежно поддерживаться. Приведенные в качестве примера сенсоры могли бы корреспондировать также с осветительной системой или с отдельными световыми блоками осветительной системы (могли бы быть совместно включены), причем в качестве сенсоров можно назвать датчики перемещения, датчики освещенности, датчики дыма, световые барьеры или тому подобное.

Указанная выше задача решается также с помощью осветительной системы

с, по меньшей мере, световым блоком (в частности, шиной), содержащим (простирающийся, в частности, от первого конца ко второму концу вдоль продольной оси светового сегмента) световой сегмент (светящийся элемент), которому придана конфигурация для установки, по меньшей мере, осветительного прибора, или, который имеет, по меньшей мере, осветительный прибор и, по меньшей мере (простирающийся, в частности, от первого конца ко второму концу вдоль продольной оси соединительного элемента) соединительный элемент (в частности, штекер или гнездо), который, по меньшей мере, участками способен проводить электрический ток, в частности, по меньшей мере, имеет электрический провод, и на одном из обоих концов светового сегмента соединен с ним механически и электрически, причем преимущественно такой соединительный элемент на каждом из обоих концов светового элемента соединен с ним механически и электрически,

с, по меньшей мере, соединителем (называемым также узловой точкой), который имеет вращательно-симметрично располагающийся по кругу вокруг средней оси соединителя элемент и, по меньшей мере, механически соединенный с располагающимся по кругу элементом электрический провод,

причем соединительный элемент светового блока, в частности, в направлении соединения (направления сборки путем вставки), может собираться путем вставки с располагающимся по кругу элементом соединителя и благодаря этому, по меньшей мере, один световой блок может механически и электрически соединяться с соединителем, то есть соединительный элемент светового блока и располагающийся по кругу элемент образованы в виде дополняющих друг друга элементов штекерного соединения,

причем световой элемент с соединителем может располагаться в любых положениях (угловых положениях) вокруг средней оси соединителя и в каждом положении световой блок соединен с соединителем механически и электрически, и

причем соединительный элемент может поворачиваться относительно светового сегмента, то есть продольная ось светового сегмента может поворачиваться относительно продольной оси соединительного элемента, соответственно угол между продольной осью светового сегмента и продольной осью соединительного элемента может изменяться.

Следует указать на то, что световой сегмент не обязательно должен иметь осветительный прибор, а должен быть пригоден только для того, чтобы иметь возможность размещения осветительного прибора. Осветительные приборы могут быть представлены газоразрядными лампами, светодиодами и/или лампами накаливания. Если световой сегмент не имеет никакого осветительного прибора, речь в случае светового сегмента может идти о световом профиле, например, об алюминиевом профиле, в который может вставляться, по меньшей мере, один из названных осветительных приборов.

В частности, согласно изобретению предусмотрено, что в собранном путем вставки состоянии светового блока и соединителя соединительный элемент может поворачиваться относительно светового сегмента в плоскости, в которой проходит средняя ось соединителя.

Согласно варианту исполнения изобретения предусмотрено, что световой блок, в частности световой сегмент и/или соединительный элемент, по меньшей мере, участками, преимущественно полностью, состоит из гибкого материала.

Согласно другому варианту исполнения предусмотрено, что соединительный элемент механически через сочленение, например, шарнир (в частности, вращательный шарнир со степенью свободы) соединен со световым сегментом. В собранном путем вставки состоянии светового блока и соединителя благодаря этому реализована способность поворачиваться в плоскости, в которой проходит средняя ось соединителя.

Также возможно, что соединительный элемент соединен со световым сегментом цельно (интегрально, соответственно изготовлены из одного куска), то есть, в частности, не предусмотрено никакого сочленения/шарнира.

Согласно другому варианту исполнения предусмотрено, что соединительный элемент светового блока и располагающийся по кругу элемент соединителя могут соединяться друг с другом с геометрическим и/или силовым замыканием. При этом геометрическое или силовое замыкание в собранном путем вставки состоянии, направлено, в частности, против направления вставки одного в другой.

Согласно изобретению, в частности, возможно, что соединительный элемент светового блока, в частности, по меньшей мере, один электрический провод соединительного элемента и, по меньшей мере, один электрический провод соединителя имеет соответственно контактную поверхность, причем контактные поверхности в собранном путем вставки состоянии светового блока и соединителя находятся друг с другом в контакте (соединены друг с другом).

Согласно еще одному варианту исполнения штекерное соединение между световым блоком и соединителем выполнено разъемным. С помощью разъема этого механического соединения одновременно размыкается также электрическое соединение, то есть контактные поверхности удаляются друг от друга.

Согласно другим вариантам исполнения может быть предусмотрено, что

соединитель или соединители проводят электрический ток и световой блок или световые блоки проводят электрический ток, и/или

соединитель или соединители имеют воображаемую среднюю ось (средняя ось соединителя) и имеют располагающийся по кругу в направлении периметра вокруг средней оси корпус, на котором могут крепиться один или несколько световых блоков, и/или

световой блок или световые блоки пригодны для установки осветительного прибора, и/или

соединитель или соединители имеют несколько располагающихся по кругу вокруг средней оси участков корпуса, которые по оси отстоят на расстоянии друг от друга и могут вступать в контакт со световым блоком или световыми блоками и пригодны проводить электрический ток, и/или

соединитель или соединители имеют один или несколько располагающихся по кругу в направлении периметра вокруг средней оси элементов, в который/которые могут вставляться соединительные элементы (штекеры) светового блока или зажиматься вокруг имеющих форму зажима соединительных элементов светового блока, и/или

в области светового блока имеется одно или несколько сочленений или шарниров, которые допускают поворотное движение на угол 90°.

Узловая точка, на которой вокруг средней оси под любым углом крепятся осветительные шины, открывает многогранные возможности двухмерного исполнения (фиг. 10). Сочленения на световых блоках соответственно вокруг узловой точки открывают мир трехмерного исполнения (фиг. 8 и 9). Простое, быстрое удобное подключение стержней к узловой точке облегчает экспериментальное формообразование с этими элементами. Прохождение тока в световые блоки от узловой точки к узловой точке делает возможным, что могут быть реализованы большие конструкции с небольшим количеством мест питания током.

Ниже определяются различные признаки настоящего изобретения и поясняются чертежами.

Осуществление изобретения

Узловые точки, называемые также соединителями или соединительными модулями, соответственно настоящему изобретению представляют, в частности:

элементы с воображаемой средней осью (средняя ось соединителя) 1а и располагающимся по кругу вокруг средней оси корпусом или участком корпуса, например, в форме круглой пластины. Когда в настоящем изобретении речь идет о «располагающимся по кругу», в частности имеется в виду круглая форма, то есть располагающийся в форме круга».

Вокруг средней оси с помощью вставки, зажимов и другого могут крепиться световые блоки 2.

Световые блоки могут вставляться в узловую точку под любым углом. Отдельные ограничения накладывает ширина световых блоков, которая не допускает бесконечно много подключений.

Соединители проводят ток от закрепленных световых блоков к другим закрепленным световым блокам (по меньшей мере, два полюса, например, низковольтного постоянного тока).

Другие варианты осуществления

Специальные соединители 3 предлагают возможности крепления для монтажа на стене или потолке. Дополнительно или в качестве альтернативы возможны также соединители, которые предлагают возможность питания током системы.

Кроме этого, соединители могут предлагать крепление для других световых блоков вне располагающегося по кругу вокруг средней оси корпуса или участка корпуса.

Соединители могут соединяться с другими соединителями, таким образом может крепиться больше световых блоков.

Соединители могут быть освещены (иметь осветительный прибор).

Шины, называемые также световыми блоками, соответственно настоящему изобретению представляют, в частности:

элементы, которые пригодны конструктивно соединять соединители и проводить ток. Преимущественно они освещены (например, шины 2b из алюминиевого профиля с установленными полосками светодиодов).

Другие варианты осуществления

Световые блоки могут быть также плоскостными и соединять три или больше соединителей. Углы образуют в этом случае концы, с которыми соединяются соединители.

Некоторые или все световые блоки могут быть также не освещены, то есть не иметь какого-либо осветительного прибора.

Световые блоки также пригодны присоединяться только к узловой точке.

Сочленения, в частности шарниры или вращательные шарниры, соответственно настоящему изобретению представляют, в частности:

элементы, которые делают возможным движение на угол 90° для располагающегося по кругу вокруг средней оси корпуса или участка корпуса (определение узловой точки).

Возможен классический шарнир на конце световых боков между световым сегментом (например, полосками светодиодов в алюминиевом профиле) (фиг. 1).

Возможен резиновый элемент на конце светового блока между световым сегментом и соединительным элементом (фиг. 2, № 2с). В качестве примера здесь кроме того обозначены ось х₁ поворота и ось х₂ вращения, вокруг которых каждый световой сегмент 2а может поворачиваться, соответственно вращаться. Ось х₁ поворота здесь изображена в плоскости чертежа, то есть проходит в качестве примера в плоскости перпендикулярно к средней оси соединителя. Альтернативная или дополнительная ось х₁ поворота может проходить и параллельно к средней оси соединителя и, таким образом, перпендикулярно к обеим изображенным на фиг. 2 осям х₁ и х₂.

Возможно, что детали или весь световой блок выполнен из гибкого материала (тонкого дерева, пружинной стали, алюминиевого композитного материала) и таким образом световой блок, соответственно участок его и само сочленение (фиг. 7, № 2).

Возможно, что соединение между узловой точкой и световым блоком одновременно представляет сочленение (например, располагающийся по кругу вокруг средней оси корпус или участок корпуса узловой точки образуется круглой проволокой, которая одновременно является осью для сочленения).

Ниже описываются варианты исполнения и поясняются с помощью примеров осуществления, представленных на чертежах.

Согласно другому варианту исполнения предусмотрено, что световой блок имеет профиль, в котором проходят полоски светодиодов, и осветительная система эксплуатируется с низковольтным напряжением.

Соответственно этому предпочтительным вариантом исполнения является низковольтная осветительная арматура со светодиодными профилями. В низковольтной области не существует никакой опасности для пользователя, поэтому требуемые меры предосторожности существенно ниже и конструктивные затраты более ограничены. Ближайшее следствие из этого - иллюминация с помощью светодиодных полосок. Опять же близлежащее следствие - это использование профиля, который не только пригоден конструктивно соединять соединители, а также размещать профиль, рассеивающий свет, но и предоставляет место для светодиодов и предоставляет дополнительное место для параллельного прохождения тока.

Согласно другому варианту исполнения предусмотрено, что шарнир или шарниры расположены на концах светового блока, между которым или которыми расположены светящиеся сегменты и соединительные элементы (штекерные или зажимные элементы).

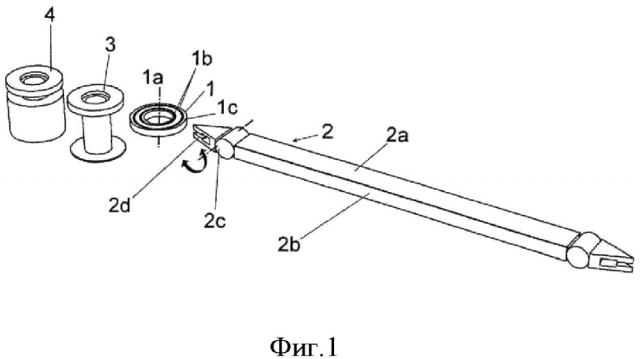

Описанные шарниры соответственно сочленения (фиг. 1, № 2с) находятся близко перед концом световых блоков между сегментом, что в целом пригодно для иллюминации (фиг. 1, № 2b), и соединительными элементами (фиг. 1, № 2d) для узловой точки (штекер/зажим/ и т.д.). Сочленения могут быть классическими шарнирами, однако, также могут состоять из эластичного материала.

Этот вариант исполнения подвигает точки шарнира близко к узловой точке, что предпочтительно для геометрии конструкций, которые создаются из осветительной системы. С точки зрения механики и художественного оформления было бы идеально, если бы световые блоки могли бы встречаться в одной точке. Благодаря приближению сочленений к узловой точке это почти реализуется. (Усилия от стержней отводятся без момента, когда стержни встречаются в одной точке). Другое преимущество заключается в пространственном ограничении различных функций: крепежный элемент, сочленение, световой сегмент. Это пространственное разделение упрощает техническую разработку.

Согласно другому варианту исполнения предусмотрено, что для крепления светового блока или световых блоков с узловой точкой на концах светового элемента расположены соединительные элементы (штекеры), которые входят в зацепление между располагающимися по кругу вокруг средней оси, отстоящими друг от друга по оси элементами на узловой точке.

Соответственно описывается штекерное соединение (фиг. 3), которое однозначно определяет положение штекера по оси по отношению к узловой точке, однако допускает любой угол. Соединительный элемент (штекер) (фиг. 3, № 2e) на конце световых блоков вставляется между двумя или более радиальными элементами (фиг. 3, № 1d). В противоположность другим штекерам этот входит в зацепление не с одним или несколькими отверстиями, а с одним или несколькими радиальными световыми блоками.

Согласно другому варианту исполнения предусмотрено, что для крепления светового блока или световых блоков на узловой точке на концах светового блока расположен имеющий форму зажима соединительный элемент, который входит в зацепление с располагающимся по кругу вокруг средней оси элементом соединителя.

В соответствии с этим описывается штекерное соединение (фиг. 4), которое имеет обратную геометрию, которая описана в п. 9 формулы изобретения. Своего рода зажим (фиг. 4, № 20) входит в зацепление с одним или несколькими радиальными элементами (фиг. 4, № 1е) в узловой точке. В то время как в п. 9 формулы изобретения «папа» (штекер) на световом блоке и «мама» (гнездо) на узлов
