Реферат



265968

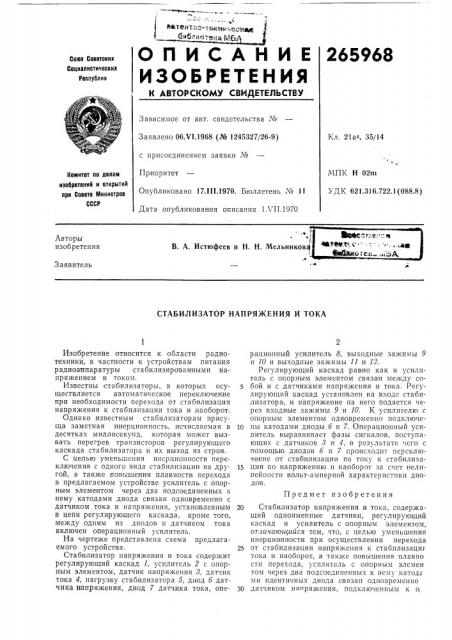

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 06.Ч1.1968 (№ 1245327/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.III.1970. Бюллетень № 11

Дата опубликования описания 1 VII.1970

Кл. 21а, 35/14

МПК Н 02m

УДК 621,316.722.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

° °

Авторы изобретения

В. А. Истюфеев и Н, Н. Мельников

Заявитель

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ И ТОКА рационный усилитель 8, выходные зажимы 9 и 10 и выходные зажимы 11 и 12.

Регулирующий каскад равно как и усилитель с опорным элементом связан между собой и с датчиками напряжения и тока. Регулирующий каскад установлен на входе стабилизатора, и напряжение на него подается через входные зажимы 9 и 10. К усилителю с опорным элементом одновременно подключе1р ны катодами диоды б и 7. Операционный усилитель выравнивает фазы сигналов, поступающих с датчиков 3 и 4, в результате чего с помощью диодов б и 7 происходит переключение от стабилизации по току к стабилиза1 ции по напряжению н наоборот за счет нелинейности вольт-амперной характеристики диодов.

20 Стабилизатор напряжения и тока, содержащий одноименные датчики, регулирующий каскад и усилитель с опорным элементом, отличающийся тем, что, с целью уменьшения инерционности при осуществлении перехода

25 от стабилизации напряжения к стабилизациг тока и наоборот, а также повышения плавно сти перехода, усилитель с опорным элемен том через два подсоединенных к нему катода ми идентичных диода связан одновременно

3Q датчиком напряжения, подключснньв| к о, Изобретение относится к области радиотехники, в частности к устройствам питания радиоаппаратуры стабилизированными напряжением и током.

Известны стабилизаторы, в которых осуществляется автоматичсское переключение при необходимости перехода от стабилизации напряжения к стабилизации тока и наоборот.

Однако известным стабилизаторам присуща заметная инерционность, исчисляемая в десятках миллисекунд, которая может вызвать перегрев транзисторов регулирующего каскада стабилизатора и их выход из строя.

С целью уменьшения инерционности переключения с одного вида стабилизации на другой, а также повышения плавности перехода в предлагаемом устройстве усилитель с опорным элементом через два подсоединенных к нему катодами диода связан одновременно с датчиком тока и напряжения, установленным в цепи регулирующего каскада, кроме того, между одним из диодов и датчиком тока включен операционный усилитель.

На чертеже представлена схема предлагаемого устройства.

Стабилизатор напряжения и тока содержит регулирующий каскад 1, усилитель 2 с опорньв| элементом, датчик напряжения 3, датчик тока 4, нагрузку стабилизатора 5, диод б датчика напряжения, диод 7 датчика тока, опеПредмет изобретения

265968

Составитель В. Волков

Редактор Т. И. Морозова Техред А. А. Камышиикова Корректор Л. И. Гаврилова

Заказ 1654/11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 7r;-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, и ному из зажимов регулирующего каскада, и датчиком тока, подключенным к другому зажиму этого же каскада, при этом между одним из диодов и датчиком тока установлен параллельно последнему операционный усилитель.
