Абсорбирующее изделие

Абсорбирующее изделие

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001]

Настоящее изобретение предлагает абсорбирующее изделие, такое как одноразовый подгузник, гигиеническая салфетка или прокладка для страдающих недержанием.

Уровень техники

[0002]

В прошлом лист, который располагается на стороне кожи, на поверхности, обращенной к коже пользователя, которой придается неровная форма посредством тиснения или аналогичным способом, был известен в качестве верхнего листа абсорбирующего изделия, такого как одноразовый подгузник, гигиеническая салфетка или прокладка для страдающих недержанием. Кроме того, известна также и технология придания неровной формы расположенной на стороне кожи поверхности верхнего листа в целях улучшения эффекта предотвращения протекания жидкого стула, мочи и т. д. (патентные документы 1 и 2).

[0003]

Однако если жесткость абсорбирующего элемента уменьшается за счет того, что абсорбирующий элемент становится тоньше, или образуются сквозные отверстия в абсорбирующем элементе в целях улучшения прилегания, когда пользователь носит абсорбирующее изделие, как правило, возникают складки на верхнем листе в промежностной части. Соответственно, уменьшается эффект предотвращения протекания, который создает неровная форма верхнего листа, и, таким образом, увеличивается вероятность того, что жидкий стул и моча протекают вдоль складок и вытекают наружу.

[0004]

Кроме того, известна также технология подавления протекание жидкого стула и мочи из промежностной части, в которой боковые области верхнего листа, которые располагаются на обеих сторонах абсорбирующего элемента, содержат выпуклости и углубления, у которых разность высоты составляет более чем данная разность в средней области, таким образом, что подавляется поперечный поток, представляющий собой поток, в котором жидкий стул или моча перемещается по направлению к боковым сторонам абсорбирующего изделия (см. патентный документ 3).

Список цитируемой литературы

Патентная литература

[0005]

Патентный документ 1: японская патентная заявка № JP 2004-174234A

Патентный документ 2: японская патентная заявка № JP 2009-136349A

Патентный документ 3: японская патентная заявка № JP 2009-148445A

Сущность изобретения

[0006]

Настоящее изобретение предлагает абсорбирующее изделие, включающее верхний лист, образованный из композиционного листа, нижний лист и абсорбирующий элемент, расположенный между верхним листом и нижним листом. Композиционный лист имеет первое направление, проходящее вдоль продольного направления изделия, и второе направление, проходящее вдоль поперечного направления изделия, первый лист и второй лист, которые являются ламинированными, частично присоединяются друг к другу с образованием множества соединенных областей, и первый лист, в своих частях, исключающих соединенные области, выступает таким образом, что он находится на расстоянии от второго листа и образует выпуклости, выступающие по направлению к коже пользователя. Композиционный лист имеет среднюю область и пару боковых областей, расположенных по обеим сторонам от средней области, рисунок расположения выпуклостей в средней области отличается от рисунка расположения выпуклостей в боковых областях. Процентная доля площади соединенных областей в боковых областях составляет более чем процентная доля площади соединенных областей в средней области. Выпуклости, имеющие максимальную высоту в средней области, и такие выпуклости в боковых областях имеют одинаковую высоту.

Полезные эффекты изобретения

[0007]

абсорбирующее изделие согласно настоящему изобретению легко сгибается вдоль границ между средней областью и боковыми областями верхнего листа, абсорбирующее изделие склонно к деформации в лодкообразную форму, когда пользователь носит подгузник, и, таким образом, получаются превосходные характеристики предотвращения протекания. Кроме того, превосходные характеристики предотвращения протекания реализуются посредством создания рисунков выпуклостей в средней области и боковых областях, которые отличаются друг от друга, в то время как выпуклости, имеющие максимальную высоту в средней области, и такие выпуклости в боковых областях имеют одинаковую высоту, и, таким образом, даже в том случае, когда абсорбирующее изделие хранится в сжатом состоянии в упаковочном пакете, характеристики предотвращения протекания не проявляют склонности к ухудшению. Следует отметить, что лодкообразная форма означает состояние, в котором абсорбирующее изделие сгибается таким образом, что поперечное сечение подгузника, проведенное в продольном направлении, имеет дугообразную форму, в которой обращенная к коже поверхность находится на внутренней стороне, и боковые области верхнего листа сгибаются вдоль частей, соответственно, вблизи границ между боковыми областями и средней областью и поднимаются по направлению к коже пользователя.

Краткое описание чертежей

[0008]

[Фиг. 1] Фиг. 1 представляет горизонтальную проекцию, иллюстрирующую основную структуру одноразового подгузника, который представляет собой абсорбирующее изделие согласно варианту осуществления настоящего изобретения.

[Фиг. 2] Фиг. 2 представляет изображение поперечного сечения, проведенного вдоль линии II-II на фиг. 1.

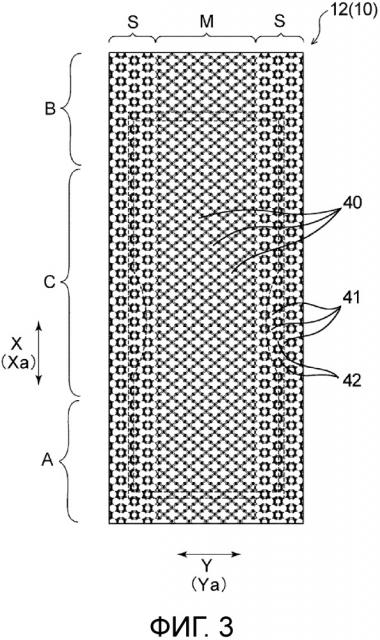

[Фиг. 3] Фиг. 3 представляет горизонтальную проекцию, иллюстрирующую верхний лист одноразового подгузника согласно первому варианту осуществления, и представляет горизонтальную проекцию с увеличением его части.

[Фиг. 4] Фиг. 4 представляет перспективное изображение с увеличением части средней области композиционного листа, используемого согласно первому варианту осуществления.

[Фиг. 5] Фиг. 5 представляет перспективное изображение с увеличением части боковой области композиционного листа, используемого согласно первому варианту осуществления.

[Фиг. 6] Фиг. 6 представляет горизонтальную проекцию с увеличением части средней области композиционного листа, используемого согласно первому варианту осуществления.

[Фиг. 7] Фиг. 7 представляет горизонтальную проекцию с увеличением части средней области композиционного листа, используемого согласно первому варианту осуществления.

[Фиг. 8] Фиг. 8 представляет увеличенную горизонтальную проекцию с дополнительным увеличением части средней области, проиллюстрированной на фиг. 6 и 7.

[Фиг. 9] Фиг. 9(a) представляет изображение поперечного сечения, проведенного вдоль линии VIa-VIa на фиг. 8, и фиг. 9(b) представляет изображение поперечного сечения, проведенного вдоль линии VIb-VIb на фиг. 8.

[Фиг. 10] Фиг. 10 представляет горизонтальную проекцию с увеличением части боковой области композиционного листа, используемого согласно первому варианту осуществления.

[Фиг. 11] Фиг. 11 представляет изображение поперечного сечения, проведенного вдоль линии III-III на фиг. 10.

[Фиг. 12] Фиг. 12 представляет изображение поперечного сечения, проведенного вдоль линии IV-IV на фиг. 10.

[Фиг. 13] Фиг. 13(a) и 13(b) представляют горизонтальные проекции с увеличением части боковой области композиционного листа, проиллюстрированного на фиг. 3.

[Фиг. 14] Фиг. 14(a) и 14(b) представляют горизонтальные проекции с увеличением части боковой области композиционного листа, проиллюстрированного на фиг. 3.

[Фиг. 15] Фиг. 15 представляет схематическую диаграмму, иллюстрирующую устройство, которое соответствующим образом используется для изготовления композиционного листа, проиллюстрированного на фиг. 3.

[Фиг. 16] Фиг. 16 представляет покомпонентное перспективное изображение образующей среднюю область части первого валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 17] Фиг. 17 представляет покомпонентное перспективное изображение образующей боковую область части первого валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 18] Фиг. 18 представляет диаграмму, иллюстрирующую периферическую поверхность, которая находится в плоским расправленном состоянии, образующей среднюю область части первого валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 19] Фиг. 19 представляет диаграмму, иллюстрирующую периферическую поверхность, которая находится в плоским расправленном состоянии, образующей боковую область части второго валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 20] Фиг. 20 представляет диаграмму, иллюстрирующую состояние, в котором выпуклости второго валика, проиллюстрированного на фиг. 19, зацепляются с периферической поверхностью в образующей среднюю область части первого валика, проиллюстрированного на фиг. 18, которое представляет собой плоское расправленное состояние.

[Фиг. 21] Фиг. 21 представляет диаграмму, иллюстрирующую периферическую поверхность, которая находится в плоским расправленном состоянии, образующей боковую область части первого валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 22] Фиг. 22 представляет диаграмму, иллюстрирующую периферическую поверхность, которая представляет в плоским расправленном состоянии образующую боковую область часть второго валика устройства, проиллюстрированного на фиг. 15.

[Фиг. 23] Фиг. 23 представляет диаграмму, иллюстрирующую состояние, в котором выпуклости второго валика, проиллюстрированного на фиг. 22 зацепляются с периферической поверхностью образующей боковую область части первого валика, проиллюстрированного на фиг. 21, которое представляет собой плоское расправленное состояние.

[Фиг. 24] Фиг. 24 представляет горизонтальную проекцию, иллюстрирующую верхний лист одноразового подгузника согласно второму варианту осуществления.

[Фиг. 25] Фиг. 25 представляет перспективное изображение с увеличением части боковой области композиционного листа, используемого согласно второму варианту осуществления.

[Фиг. 26] Фиг. 26 представляет горизонтальную проекцию с увеличением части боковой области композиционного листа, используемого согласно второму варианту осуществления.

[Фиг. 27] Фиг. 27 представляет горизонтальную проекцию с дополнительным увеличением части боковой области, проиллюстрированной на фиг. 26.

[Фиг. 28] Фиг. 28(a) представляет изображение поперечного сечения, проведенного вдоль линии VIa-VIa на фиг. 27, и фиг. 28(b) представляет изображение поперечного сечения, проведенного вдоль линии VIb-VIb на фиг. 27.

[Фиг. 29] Фиг. 29 представляет диаграмму, соответствующую фиг. 23, образующая боковую область часть первого валика и второго валика, используемых для изготовления композиционного листа, используемого согласно второму варианту осуществления.

[Фиг. 30] Фиг. 30 представляет горизонтальную проекцию, иллюстрирующую верхний лист одноразового подгузника согласно третьему варианту осуществления.

[Фиг. 31] Фиг. 31 представляет горизонтальную проекцию с увеличением части средней области композиционного листа, используемого согласно третьему варианту осуществления.

[Фиг. 32] Фиг. 32 представляет горизонтальную проекцию с увеличением части боковой области композиционного листа, используемого согласно третьему варианту осуществления.

[Фиг. 33] Фиг. 33 представляет горизонтальную проекцию, иллюстрирующую верхний лист одноразового подгузника согласно четвертому варианту осуществления.

[Фиг. 34] Фиг. 34 представляет горизонтальную проекцию с увеличением части вблизи границы между средней областью и боковой областью композиционного листа, используемого согласно четвертому варианту осуществления.

[Фиг. 35] Фиг. 35(a) представляет изображение поперечного сечения, проведенного вдоль линии Va-Va на фиг. 34, фиг. 35(b) представляет изображение поперечного сечения, проведенного вдоль линии Vb-Vb на фиг. 34, и фиг. 35(c) представляет изображение поперечного сечения, проведенного вдоль линии Vc-Vc на фиг. 34.

[Фиг. 36] Фиг. 36(a) представляет изображение поперечного сечения, проведенного вдоль линии Vd-Vd на фиг. 34, и Фиг. 36(b) представляет изображение поперечного сечения, проведенного вдоль линии Ve-Ve на фиг. 34.

[Фиг. 37] Фиг. 37 представляет диаграмму, соответствующую фиг. 20 и 23, первого валика и второго валика, используемых для изготовления композиционного листа, используемого согласно четвертому варианту осуществления.

[Фиг. 38] Фиг. 38 представляет горизонтальную проекцию, иллюстрирующую заднюю часть одноразового подгузника, имеющего более предпочтительную структуру, в дополнение к основной структуре, проиллюстрированной на фиг. 1.

[Фиг. 39] Фиг. 39 представляет схематическую горизонтальную проекцию, иллюстрирующую предпочтительное расположение непрерывных выпуклостей и эластичных элементов в области расположения эластичных элементов, образованных в задней части одноразового подгузника, проиллюстрированного на фиг. 38.

Описание вариантов осуществления

[0009]

Если боковые области верхнего листа, которые располагаются на обеих сторонах абсорбирующего элемента содержат выпуклости и углубления, разность которых по высоте составляет более чем в области, расположенной между ними, как в технологии, описанной в патентном документе 3, когда абсорбирующее изделие сжимается в упаковочном пакете в процессе упаковки, давление концентрируется на высоких выпуклостях, расположенных в боковых областях, и, таким образом, оказывается затруднительным сохранение высоты выпуклостей. Соответственно, когда уровень сжатия увеличивается, или когда период хранения является продолжительным, может уменьшаться эффект предотвращения протекания посредством выпуклостей и углублений.

Кроме того, если верхний лист содержит боковые области, имеющие выпуклости, расположенные непрерывно или последовательно вдоль продольного направления абсорбирующего изделия, когда абсорбирующее изделие сжимается в продольном направлении вследствие предотвращающих протекания манжет, манжет на ногах и т. п., складки может возникать в боковых областях, и, таким образом, может не быть получен в достаточной степени эффект предотвращения протекания посредством выпуклостей и углублений.

[0010]

Настоящее изобретение предлагает абсорбирующее изделие, которое может решить вышеупомянутые проблемы в соответствующей области техники.

[0011]

Настоящее изобретение будет описано ниже со ссылкой на чертежи на основе его предпочтительных вариантов осуществления.

Фиг. 1 и 2 иллюстрируют основную структуру одноразового подгузника 100 (далее называется просто термином «подгузник 100»), который представляет собой абсорбирующее изделие согласно варианту осуществления настоящего изобретения.

Как проиллюстрировано на фиг. 1 и 2, подгузник 100 включает проницаемый для жидкостей верхний лист 12, непроницаемый для жидкостей нижний лист 13 и абсорбирующий элемент 14, который располагается между верхним листом 12 и нижним листом 13. Что касается нижнего листа 13, непроницаемость по отношению к жидкостям представляет собой понятие, включающее также пониженную проницаемость по отношению к жидкостям, а также соответствует случаю, в котором нижний лист 13 образуется из водоотталкивающего листа или аналогичного материала, помимо случая, в котором нижний лист 13 совершенно не допускает прохождения жидкости через него.

[0012]

Подгузник 100 имеет продольное направление Xa изделия, которое представляет собой направление, соответствующее переднезаднему направлению пользователя, когда пользователь носит подгузник, и поперечное направление Ya изделия, которое является перпендикулярным по отношению к продольному направлению Xa изделия, когда подгузник 100 расправляется в плоской форме, как проиллюстрировано на фиг. 1. Кроме того, подгузник 100 включает, в продольном направлении Xa изделия, переднюю часть A, которая находится на передней стороне пользователя, когда пользователь носит подгузник, заднюю часть B, которая находится на задней стороне пользователя, когда пользователь носит подгузник, и промежностную часть C, которая располагается между передней частью A и задней частью B. Подгузник 100 представляет собой одноразовый подгузник открытого типа и включает фиксирующие ленты 17, которые присутствуют на обеих поперечных боковых краевых частях задней части B, и приемную зону 18, которая присутствует на наружной поверхности передней части A, и к которой прикрепляются фиксирующие ленты 17.

[0013]

Абсорбирующий элемент 14 подгузника 100 включает абсорбирующую сердцевину 14a и обертывающий сердцевину лист 14b, который обертывает абсорбирующую сердцевину 14a. Абсорбирующая сердцевина 14a может образовываться из волокнистого ламинированного материала, который состоит из абсорбирующего волокна, такого как древесное волокно, или смешанного волокнистого ламинированного материала, который состоит из абсорбирующего волокна и абсорбирующего полимера. Примеры абсорбирующего волокна включают гидрофильное волокно на основе целлюлозы, такое как древесное волокно, вискозное волокно, хлопковое волокно и ацетат целлюлозы. Материалы, которые получаются посредством гидрофилизации волокна, изготовленного из синтетических полимеров, таких как полиолефин, сложный полиэфир и полиамид, посредством применения поверхностно-активного вещества, может использоваться в качестве альтернативы гидрофильному волокну на основе целлюлозы. Например, тонкая бумага или водопроницаемое нетканое полотно используется в качестве обертывающего сердцевину листа 14b. Вся абсорбирующая сердцевина 14a может обертываться одним обертывающим сердцевину листом 14b, и она может обертываться сочетанием двух или более обертывающих сердцевину листов 14b. В качестве нижнего листа 13 используется ламинированный лист, который включает непроницаемую для жидкостей или водоотталкивающую полимерную пленку, ламинированный лист из полимерной пленки и нетканого полотна и т. п.

[0014]

Поскольку образующие предотвращающие протекание манжеты листы 15, которые включают эластичные элементы 15a, располагаются на боковых сторонах подгузника 100, проходя вдоль продольного направления изделия Xa, предотвращающие протекание манжеты, которые поднимаются по направлению к коже пользователя вследствие сжатие эластичных элементов 15a, образуются в промежностной части C, когда пользователь носит подгузник. Кроме того, поскольку расположенные на ногах эластичные элементы 16 находятся в частях, которые носятся на поверхности ног, промежностной части C в растянутом состоянии, расположенные на ногах манжеты, которые улучшают прилегание к поверхности ног пользователя, образуются в промежностной части C вследствие сжатия расположенных на ногах эластичных элементов 16, когда пользователь носит подгузник.

[0015]

Верхний лист 12 в одноразовом подгузнике 100 согласно первому варианту осуществления образуется из композиционного листа 10, проиллюстрированного на фиг. 3.

Как проиллюстрировано на фиг. 3, композиционный лист 10 имеет первое направление X, которое проходит вдоль продольного направления (продольного направления изделия) Xa подгузника 100, и второе направление Y, которое проходит вдоль поперечного направления (поперечного направления изделия) Ya подгузника 100. Кроме того, как проиллюстрировано на фиг. 3, композиционный лист 10 имеет среднюю область M и пару боковых областей S, расположенных по обеим сторонам от средней области M. Рисунок расположения выпуклостей 40, 42 в средней области M отличается от рисунка расположения выпуклостей 41, 42 в боковых областях S. Средняя область M располагается в середине в поперечном направлении (поперечном направлении изделия) Ya подгузника 100, и пара боковых областей S образуются на наружных сторонах во втором направлении Y двух боковых краев средней области M. Средняя область M и боковые области S, расположенные по обеим сторонам от средней области M, в которой выпуклости образуются, соответственно, согласно различным рисункам, образуются предпочтительно, по меньшей мере, в промежностной части C, предпочтительнее по всей области от промежностной части C до одной или обеих из передней части A и задней части B, или на протяжении всей длины абсорбирующего элемента 14 и еще предпочтительнее на протяжении всей длины подгузника 100, в продольном направлении Xa подгузника 100.

[0016]

Фиг. 4 представляет перспективное изображение с увеличением части средней области M композиционного листа 10. Фиг. 5 представляет перспективное изображение с увеличением части одной из боковых областей S композиционного листа 10 боковые области S образуются в положениях, зеркально симметричных относительно центральной линии (не проиллюстрировано на чертеже) вдоль продольного направления Xa подгузника 100, и выпуклости и углубления образуются согласно рисунку, проиллюстрированному на фиг. 5, в каждой из боковых областей S.

[0017]

Как проиллюстрировано на фиг. 4 и 5, композиционный лист 10 является таким что, одновременно в средней области M и боковых областях S, первый лист 1 и второй лист 2, которые являются ламинированными, частично присоединяются друг к другу посредством тиснения с образованием множества соединенных областей. Первый лист 1, в своих частях, исключающих соединенные области, выступает таким образом, что он находится на расстоянии от второго листа 2 и образует выпуклости, выступающие по направлению к коже пользователя. Поверхность композиционного листа 10, которая располагается на стороне второго листа 2, является практически плоской как в средней области M, так и в боковых областях S, и волнистые в значительной степени выпуклости и углубления образуются на поверхности, соответствующей первому листу 1.

[0018]

Каждый из первого листа 1 и второго листа 2 образуется из листового материала. В качестве листового материала могут использоваться волокнистые листы, такие как нетканое полотно, тканое полотно, трикотажное полотно, пленка и т. д. Оказывается предпочтительным, что волокнистый лист используется в качестве листового материала с точки зрения ощущения при прикосновении и т. п., оказывается особенно предпочтительным, что нетканое полотно используется в качестве листового материала. Первый лист 1 и второй лист 2 может образовываться из листовых материалов одинакового типа, или они могут образовываться из листовых материалов различных типов.

[0019]

Когда нетканое полотно используется в качестве листового материала, образующего каждый из первого листа 1 и второго листа 2, примеры нетканого полотна включают пневмосплеленное нетканое полотно, фильерное нетканое полотно, гидросплетенное нетканое полотно, полученное раздувом из расплава нетканое полотно, соединенное полимером нетканое полотно, нглопробивное нетканое полотно и т. п. Могут также использоваться ламинированный материал, в котором два или более из указанных типов нетканого полотна объединяются друг с другом или, ламинированный материал, в котором указанные типы нетканого полотна объединяются с пленкой, и т. п. Среди них оказывается предпочтительным использование пневмосплетенного нетканого полотна или фильерного нетканого полотна. Поверхностная плотность нетканого полотна, которое состоит из первого листа 1 и второго листа 2, составляет предпочтительно 10 г/м² или более, предпочтительнее 15 г/м² или более, и предпочтительно 40 г/м² или менее, предпочтительнее 35 г/м² или менее. Поверхностная плотность нетканого полотна составляет предпочтительно от 10 г/м² до 40 г/м² и предпочтительнее от 15 г/м² до 35 г/м².

[0020]

В качестве волокна, образующего нетканое полотно, может использоваться волокно, которое состоит из разнообразных типов термопластических полимеров. Примеры термопластических полимеров включают полиолефин, такой как полиэтилен и полипропилен, сложный полиэфир, такой как полиэтилентерефталат, полиамид, такой как нейлон 6 и нейлон 66, полиакриловая кислота, сложный алкиловый эфир полиметакриловой кислота, поливинилхлорид, поливинилиденхлорид и т. п. Один из указанных полимеров может использоваться индивидуально, или указанные полимеры могут использоваться в форме смеси, включающей два или более из них. Кроме того, указанные полимеры могут использоваться в форме композиционного волокна, такого как композиционное волокно типа, состоящего из сердцевины и оболочки, или композиционное волокно типа, состоящего из параллельных компонентов.

[0021]

Структура средней области M композиционного листа 10

Фиг. 6 и 7 представляют увеличенные горизонтальные проекции средней области M композиционного листа 10, проиллюстрированного на фиг. 3. Фиг. 8 представляет увеличенную горизонтальную проекцию с увеличением части средней области, проиллюстрированной на фиг. 6 и 7. Фиг. 9(a) и 9(b) представляют изображение поперечного сечения, проведенного вдоль линии VIa-VIa на фиг. 8, и изображение поперечного сечения, проведенного вдоль линии VIb-VIb на фиг. 8.

Как проиллюстрировано на фиг. 3, 4, и 6, вышеупомянутые выпуклости 40 образуются в средней области M композиционного листа 10 таким образом, что они распределяются в направлениях в плоскости композиционного листа 10. Выпуклости 40 располагаются в зигзагообразном рисунке. Более конкретно, как проиллюстрировано на фиг. 6, выпуклости 40 располагаются таким образом, что они образуют содержащие выпуклости в первом направлении массивы 4X, в которых множество выпуклостей 40 располагаются последовательно вдоль первого направления X с постоянными интервалами, содержащие выпуклости во втором направлении массивы 4Y, в которых множество выпуклостей 40 располагаются последовательно вдоль второго направления Y с постоянными интервалами, и содержащие выпуклости в третьем направлении массивы 4XY, в которых множество выпуклостей 40 располагаются последовательно вдоль третьего направления, которые наклонено по отношению к обоим из первого направления X и второго направления Y, с постоянными интервалами. Кроме того, положения выпуклостей 40 содержащих выпуклости во втором направлении массивов 4Y, которые прилегают друг к другу в первом направлении X, сдвинуты друг от друга во втором направлении Y на половину шага, и положения выпуклостей 40 содержащих выпуклости в первом направлении массивов 4X, которые прилегают друг к другу во втором направлении Y, сдвинуты друг от друга в первом направлении X на половину шага.

[0022]

Кроме того, как проиллюстрировано на фиг. 8, 9(a), и 9(b), каждая из выпуклостей 40, которые образуются в средней области M композиционного листа 10, включает высокую выпуклость 41', которая имеет полую часть 41V на своей задней стороне, и образуется вершина 40t выпуклости 40, и четыре низкие выпуклости 42', которые образуются вокруг высокой выпуклости 41' таким образом, что они присоединяются к высокой выпуклости 41'. В настоящем описании, в отношении высокой выпуклости 41' и низких выпуклостей 42', которые образуются вокруг высокой выпуклости 41', соединение означает, что соседние высокие выпуклости 41' и низкие выпуклости 42' не отделены друг от друга соединенными областями 3, и поверхность первого листа 1 непрерывно выступает более чем части, которые соответствуют соединенным областям, поверхности первого листа 1.

На горизонтальной проекции композиционного листа 10 каждая выпуклость 40 имеет форму, в которой низкие выпуклости 42' проходят в четырех направлениях от высокой выпуклости 41', образованной в центральной части выпуклости 40, и образуется в практически крестообразной форме. Другими словами, на горизонтальной проекции композиционного листа 10 каждый выпуклость 40 включает углубленные части 45, которые располагаются между низкими выпуклостями 42', прилегающими друг к другу в окружном направлении выпуклости, причем углубленные части 45 углубляются по направлению к высокой выпуклости 41'.

[0023]

Первые соединенные области 31, вторые соединенные области 32 и третьи соединенные области 33 образуются на композиционном листе 10 как соединенные области 3, которые образуются, когда первый лист 1 и второй лист 2, которые являются ламинированными, частично присоединяются друг к другу. Первый лист 1 и второй лист 2 сжимаются как одно целое в указанных соединенных областях 31-33, таким образом, что как первый лист, так и второй лист являются более уплотненными в соединенных областях 31-33, чем любые другие части. Предпочтительно первый лист и второй лист присоединяются сплавлением друг к другу посредством плавления полимера, который представляет собой материал одного или обоих из первого листа и второго листа, и затвердевания полимера после плавления.

[0024]

Как проиллюстрировано на фиг. 7, в средней области M композиционного листа 10, соединенные области 3 располагаются в форме решетки, которую составляют: множество образующих решетку первых массивов соединенных областей LR1, в которых множество соединенных областей 3 располагаются с интервалом в прямых рядах; и образующие решетку вторые массивы соединенных областей LR2, в которых множество соединенных областей 3 располагаются с интервалом в прямых рядах. Выпуклости 40 занимают соответствующие положения ячеек решетки. В средней области M композиционного листа 10 образующие решетку первые массивы соединенных областей LR1 и образующие решетку вторые массивы соединенных областей LR2 пересекают друг друга в каждой второй соединенной области, содержащейся в каждом из массивов соединенных областей. Ячейку, в которой образуется выпуклость 40, окружают восемь соединенных областей 3.

[0025]

Кроме того, соединенные области 3 в средней области M композиционного листа 10 располагаются в форме наклонной решетки, которая наклонена по отношению к первому направлению X и второму направлению Y, как проиллюстрировано на фиг. 7. Другими словами, все из образующих решетку первых массивов соединенных областей LR1 и образующих решетку вторых массивов соединенных областей LR2 наклонены по отношению к каждому из первого направления X и второго направления Y. Каждый угол (см. фиг. 7), который образуют образующие решетку первые массивы соединенных областей LR1 и образующие решетку вторые массивы соединенных областей LR2, составляет предпочтительно от 30° до 165°, предпочтительнее от 45° до 150° и еще предпочтительнее от 90° до 120°.

[0026]

Кроме того, положения первых соединенных областей 31, вторых соединенных областей 32, и третьих соединенных областей 33 в средней области M композиционного листа 10 отличаются друг от друга во втором направлении Y, как проиллюстрировано на фиг. 6 и 8. Первая соединенная область 31, вторая соединенная область 32 и третья соединенная область 33 имеют одинаковые формы и размеры. Здесь одинаковые формы и размеры означает, что формы являются одинаковыми, а разность размеров находится в пределах 20% в пересчете на площадь. Первая соединенная область 31, вторая соединенная область 32 и третья соединенная область 33 в каждом случае являются прямоугольными на горизонтальной проекции, и каждая сторона прямоугольной формы соответствует первому направлению X или второму направлению Y.

[0027]

Множество первых соединенных областей 31 располагаются в ряду с постоянным шагом вдоль второго направления Y и образуют первый массив соединенных областей R1. Множество вторых соединенных областей 32 также располагаются в ряду с постоянным шагом вдоль второго направления Y и образуют второй массив соединенных областей R2. Множество третьих соединенных областей 33 также располагаются в ряду с постоянным шагом вдоль второго направления Y и образуют третий массив соединенных областей R3.

Первые массивы соединенных областей R1 и третьи массивы соединенных областей R3 образуются во множестве рядов с постоянными интервалами в первом направлении X, и шаг между соединенными областями (расстояние между центральными точками соединенных областей) первого массива соединенных областей R1 во втором направлении Y является таким же, как шаг между соединенными областями (расстояние между центральными точками соединенных областей) третьего массива соединенных областей R3 во втором направлении Y. Кроме того, положения соединенных областей во втором направлении Y располагаются таким образом, что третья соединенная область 33 располагается в средней части между первыми соединенными областями 31 прилегающие друг к другу во втором направлении Y и первая соединенная область 31 располагается в средней части между третьими соединенными областями 33, прилегающими друг к другу во втором направлении Y. Второй массив соединенных областей R2 образуется в средней части между первым массивом соединенных областей R1 и третьим массивов соединенных областей R3, где присутствует интервал между вторым массивом соединенных областей R2 и первым массивом соединенных областей R1, и присутствует интервал между вторым массивом соединенных областей R2 и третьим массивом соединенных областей R3. Шаг между соединенными областями (расстояние между центральными точками соединенных областей) второго массива соединенных областей R2 составляет половину шага между соединенными областями (расстояние между центральными точками соединенных областей) каждого из первого массива соединенных областей R1 и третьего массива соединенных областей R3. При наблюдении вдоль второго направления Y положение второй соединенной области 32 присутствует в средней части между положением первой соединенной области 31 и положением третьей соединенной области 33.

[0028]

Первые соединенные области 31, вторые соединенные области 32 и третьи соединенные области 33 образуются в данной форме, и часть композиционного листа 10, соответствующая части, которую окружают первые соединенные области 31, вторые соединенные области 32 и третьи соединенные области 33, прижимается сзади или притягивается под действием вакуума со стороны поверхности в процессе изготовления композиционного листа 10, таким образом, что множество выпуклостей 40, имеющих особую форму, образуются в средней области M композиционного листа 10.

Далее выпуклость 40 будет описана более подробно. Как проиллюстрировано на фиг. 8, выпуклость 40 окружают в сумме восемь соединенных областей, в том числе две первые соединенные области 31, которые прилегают друг к другу в первом массиве соединенных областей R1, в сумме четыре вторые соединенные области 32 в двух вторых массивах соединенных областей R2, которые располагаются на обеих сторонах первого массива соединенных областей R1, и две третьи соединенные области 33 в двух третьих массивах соединенных областей R3, которые располагаются за пределами двух вторых массивов соединенных областей R2. На горизонтальной проекции высокая выпуклость 41' выпуклости 40, которую окружают четыре вторые соединенные области 32, является круглой или эллиптической, и вершина 40t выпуклости 40 образуется в центральной части области, которую окружают четыре вторые соединенные области 32. Первая низкая выпуклость 42a располагается между двумя вторыми соединенными областями 32, которые обращены друг к другу в первом направлении X, и вторая низкая выпуклость 42b располагается между двумя вторыми соединенными областями 32, которые обращены друг к другу во втором направлении Y. Кроме того, четыре вторые соединенные области 32 частично совмещаются с четырьмя углубленными частями 45, которые были описаны выше, соответственно. Выпуклость 40 и другая выпуклость 40, соседняя с ней, отделены друг от друга кольцеобразным углублением, которое включает восемь соединенных областей 3, окружающих выпуклость 40 и третьи выпуклости 43, расположенные между указанными соединенными областями 3. Третья выпуклость 43 формально представляет собой «выпуклость», но высота третьей выпуклости 43 составляет менее чем высота каждой из высокой выпуклости 41' и низкой выпуклости 42' выпуклости 40. Соответственно, если рассматривать по сравнению с указанными выпуклостями, третья выпуклость 43 представляет собой относительное углубление.

[0029]

При этом, что касается выпуклости 40 другого ориентированного во втором направлении массива 4Y выпуклостей, соседнего по отношению к ориентированного во втором направлении массива 4Y выпуклостей, включающего выпуклости 40, проиллюстрированные на фиг. 6, роли первых соединенных областей и первых массивов соединенных областей и роли третьих соединенных областей и третьих массивов соединенных областей меняются друг с другом. Таким образом, выпуклость 40 ориентированного во втором направление массива 4Y выпуклостей окружают в сумме восемь соединенных областей, в том числе две третьи соединенные области 33, которые прилегают друг к другу в третьем массиве соединенных областей R3, в сумме четыре вторые соединенные области 32
