Реферат

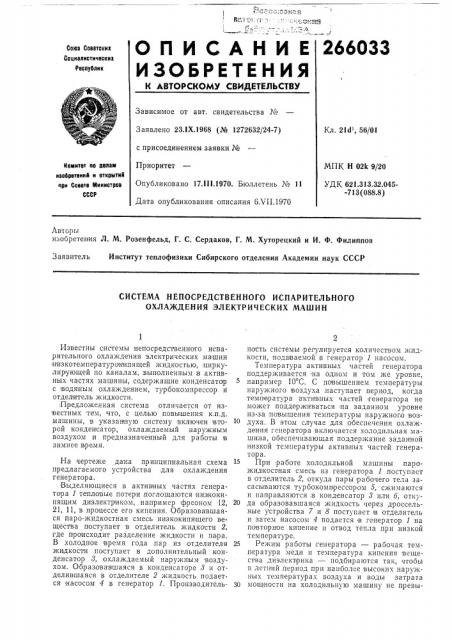

О П И С А Н И Е 266033

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 23.1Х.1968 (№ 1272632/24-7) с присоединением заявки №

Приоритет

Опубликовано 17.111,1970. Бюллетень № 11

Дата опубликования описания 6.VII.1970

Кл. 21d, 56/01

МНК Н 02k 9/20

УД К 621.313.32.045-713 (088.8) Комитет оо аслам изобретений и открытий орн Совете Министров

СССР

Авторы изобретения Л. М. Розенфельд, Г. С. Сердаков, Г. М. Хуторецкий и И. Ф. Филиппов

Заявитель Институт теплофизики Сибирского отделения Академии наук СССР

СИСТЕМА НЕПОСРЕДСТВЕННОГО ИСПАРИТЕЛЬНОГО

ОХЛАЖДЕНИЯ ЭЛЕКТРИЧЕСКИХ МАШИН

Известны системы непосредственного испарительного охлаждения электрических машин низкотемпературокипящей жидкостью, циркулир1ующей по каналам, .выполненным;в активных частях машины, содер>кащие конденсатор с водяным охлаждением, турбокомпрессор и отделитель жидкости.

Предложенная система отличается от из вестных тем, что, с целью повышения к.п.д. машины, в указан ную систему включен второй конденсатор, охлаждаемый наружным воздухом и предназначенный для работы в зимнее время.

На чертеже дана принципиальная схема предлагаемого устройства для охлаждения генератора.

Выделяющиеся в актив ных частях,генератора 1 тепловые потери .поглощаются низкокипящим диэлектриком, например фреоном 12, 21, 11, в процессе его кипения. Образовавшаяся паро-жидкостная смесь низкокипящего вещества поступает в отделитель жидкости 2, где происходит разделение жидкости и пара.

В холодное |время года .пар из отделителя жидкости поступает в дополнительный конденсатор 8, охлаждаемый наружным воздухом. Образовав|шаяся в конденсаторе 3 и отделившаяся в отделителе 2 жидкость подается насосом 4 в генератор 1. Производительность системы регулируется количеством жидкости, подаваемой в генератор 1 насосом.

Температура активных частей генератора поддерживается на одном и том же уровне, например 10 С. С повышением температуры наружного t303ðói.à .наступает период, когда темлература актнвных частей генератора не может поддерживаться на заданном уровне из-за повышения температуры наружного воздуха. В этом случае для обеспечения охлаждения генератора включается холодильная,машина, обеспечивающая поддержание заданной низкой температуры активных частей генератора.

15 При:работе холодильной машины парожидкосгная смесь из генератора 1 поступает в отделитель 2, откуда пары рабочего тела засасываются турбокомпрессором 5, сжимаются и направляются, в конденсатор 3 или б, отку20 да образовавшаяся жидкость через дроссельные устройства 7 и 8 поступает iB отделитель и затем насосом 4 подается в генератор 1 на повторное кипение и отвод тепла прн .низкой температуре.

25 Режим работы:генератора — рабочая температура меди tt температура кипения вещества диэлектрика — подбираются так, чтобы в летний .период при наиболее высоких наружklt1x температурах воздуха и воды затрата

30 мощности на холодильную машину не превы266033

Предмет изобретения

Редактор A. В. Шестакова Техред А. А. Камышникова Корректор Л. И. Гаврилова

Заказ !7!2/! Тираж 480 Подписное

Ц!!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 шала выигрыша,в потерях от снижения температуры меди.

Система непосредственного испарительного охлаждения электрических машин низкотемпературокипящей жидкостью, циркулирующей по каналам, выполненным в активных частях машины, содержащая конденсатор с водяным охлаждением, турбокомпрессор и отделитель жидкости, отлича ощаяся тем, что, с целью повышения к..п.д.,машины, в указанную систему включен второй конденсатор, охлаждаемый наружным воздухом и предназначенный для работы в зимнее время.
