266036

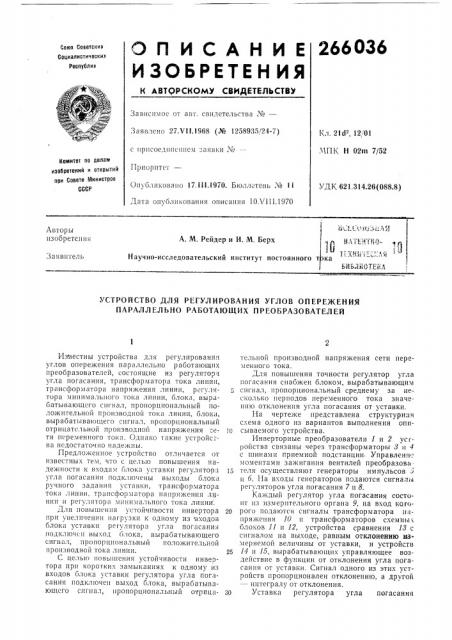

ОПИСАНИЕ
И ЗО БР ЕТЕ Н ИЯ
К АВТОРСКОМУ СВКДЕТЕДЬСТВУ
Союз Советскиз
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 27.VH,1968 (№ 1258935/24-7) Кл. 21dÐ, 12/01 .ЧПК H 02m 7/52 с I!рисоедttttсltttеi! "а!явки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
Приорпте
Опубликовано 17.111.1970, Бюлл тень ¹ 11
Дата опуб>;!икования оп исани!! 10Х111.1970
УД К 621. 314.26 (088.8) Авторы изобретен!гя
А. М. Рейдер и И. М. Берх
Научно-исследовательский институт постоянного т
Заявитель
БНБ йоТЕ! Paa
УС РОЙ СТВО ДЛЯ РЕГУЛ ИРОВАН ИЯ УГЛОВ ОП ЕРЕ)КЕН ИЯ
ПАРАЛЛ ЕЛ ЬНО РАБОТАЮЩИХ П РЕОБРАЗОВАТЕЛ ЕЙ
Известны устройства для регулированич углов опережения параллельно работающих преобразователей, состоящие из регулятора угла погасания, трансформатора тока линии, трансформатора напряжения линии, регулятора минимального тока линии, блока, вырабатывающего сигнал, пропорциональный IIQло>кительной производной тока линии, блока, вырабатывая>щего сигнал, пропорциональный отрицательной производной напряжения ети переменного тока. Однако такие устройстВа недостаточно надежны.
Предло>кенпое устройство отличается от известных teit, что с целью повышения надежности к входам блока уставки регулятора угла погасания подк.:!точе!!ы выходы блока ручного задания уставки, трансформатора тока линии, трансформатора напр!!>кения,т!!пии и регулятора мини:!аг!ьного тока линии .
Для повышения устойчивости инвертора при увеличении нагрузки к одному из входов блока уставкп регулятора угла погасания подкгпочсн выход !к !ока, вырабатывающего сигнал, пропорциональный положительной производной тока линии.
С целью повышения устойчивости инвертора прп коротких замыканиях к одному из входов блока уставки регулятора угла погасания подключен выход блока, вырабатывающего сигнал, пропорциональный отрицательной производной напряжения сети переменного тока.
Для повышения точности регулятор угла ног»сания снабжен блоком, вырабатывающим сигнал, пропорциональный среднему за несколько периодов переменного тока значешпо отклонения угла погасания от уставки.
1-1а чертеже представлена структурная схема одного из вариантов выполнения onut t! сываемого устройства.
Инверторные преобразователи 1 и 2 усгройства связаны через трансформаторы 8 и 4 с шинами приемной подстанции. Управленя моментами зажигания вентилей преобразов» !
5 теля осуществляюг генераторы импульсов 5 и 6. 1-1а входы генераторов подаются сигналы регуляторов угла погасания 7 и 8.
Каждый регулятор угла погасания состоит пз измерительного органа 9, на вход кого2О рого подаются сигналы трансформатора напряжения 10 и трансформаторов схемны; блоков 11 и 12, устройства сравнения И с сигналом на выходе, равным отклонению измеряемой величины от уставки, и устройств
И и 15, вырабатыва!ощих управляющее воздействие в функции от отклонения угла погасания от уставки. Сигнал одного из этик устройств пропорционален отклонению, а другой — интегралу от отклонения. зв Уставка регулятора угла погасания
266036 представляет собой сумматор 1б, на входы которого подаются сигналы от устройства ручного задания уставки 17, олока воздействия по току 18, питающегося от трансформатора постоянного тока 19, блока воздепствпя по напряженшо 20, питающегося от трансформатора напряжения 10, и регулятора минимального тока 21. На регулятор минимального тока поступает сигнал от трансформатора постоянного тока 22 и устройства уставки 28.
Устройство работает следующим образом.
В нормальном режиме работы передачи постоянного тока и приемной энергосистемы на вход уставки регулятора угла погасания подают только сигнал ручного задания уставки, соответствующий, например, 15 эл.град Регулятор угла погасания, измеряя р альный угол погасания, поддерживает его равным уставке.
В аварийных процессах, связанных со снижением тока передачи, вступает в работу регулятор минимального тока, выходной сигнал которого увеличивает задаваемое значение уставки по углу погасания. При этом регулятор угла погасания отрабатывает новое значение угла погасания, определяемое сигналом регулятора минимального тока.
В переходных процессах, сопровождающихся увеличением инвертируемого тока и снижением напряжения сети переменного тока, в работу вступают блок воздействия по току и блок воздействия по напряжению. Это дает возможность предотвратить опрокидывание инвертора из-за изменения этих величин за время запаздывания регулятора, равное интервалу времени между измерением угла погасания и моментов зажигания следующего вентиля.
Блок воздействия по току вырабатываег сигнал, пропорциональный положительной производной инвертируемого тока, который подается на уставку регулятора. При эгом выходной сигнал регулятора изменяется на величину, пропорциональную производной тока и благодаря наличию интегрирующего звена — на величину, пропорциональную приращению тока за время запаздывания
Блок воздействия по напряжению преобразует линейное напряжение сети в постоянный сигнал, отрицательная производная которого также подается на уставку регулятора угла погасания.
Предлагаемое устройство обеспечивает точное поддержание оптимального значения угла погасанпя B установившихся режимах. удерживает пнвертор в работе в переходных процессах и позволяет поддерживать требуемое значение тока передачи при снижении напряжения выпрямителя, Предмет изобретения
1. Устройство для регулирования углов опережения параллельно работающих преобразователей, состоящее из регулятора угла погасанпя, трансформатора тока линии, трансформатора напряжения линии, регулятора минимального тока линии, блока, вырабатывающего сигнал, пропорциональный положительной производной тока линии, блока, вырабатывающего сигнал, пропорциональный отрицательной производной напряжения сегп переменного тока, отличающееся тем, что, с целью повышения надежности, к входам блока уставки регулятора угла погасания подключены выходы блока ручного задания уставки, трансформатора тока линии, трансформатора напряжения линии и регулятора минимального тока линии. зц 2. Устройство по п. 1, отличающееся тем, что, с целью повышения устойчивости инвертора при увеличении нагрузки, к одному из входов блоков уставкп регулятора угла погасания подключен выход блока, вырабатывающего сигнал, пропорциональный положительной производной тока линии.
3. Устройство по пп. 1 и 2, отличающееся тем, что, с целью повышения устойчивости ннвертора при коротких замыканиях, к одно4О му пз входов блока уставки регулятора угла погасания подключен выход олока, вырабатывающего сигнал, пропорциональный отрицательной производной напряжения сети переменного тока.
4. Устройство по пп. 1 — 3, отличающееся тем, что, с целью повышения точности, регулятор угла погасания снабжен блоком, вырабатывающим сигнал, пропорциональный среднему за несколько периодов переменного тока значению отклонения угла погасания от уставки.
266036
Редактор A. Пейсочеико
Заказ 3324 Тираж 480 Подписное
Ц-IIIIIHII Комитета по делам изобретении п открытий прп Совете Мппистрог, СССР
Москва, Ж-35, Раушская нвб., д. 4/5
Загорская типография
Г
I
1 !
Составитель А. Дулькин
Техред А. А. Камышникова Корректор Г. С. Мухина
