Сборная упаковка для устройства для доставки лекарственного средства

Сборная упаковка для устройства для доставки лекарственного средства

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к области сборных упаковок и, в частности, к сборным упаковкам, выполненным с возможностью помещения по меньшей мере двух устройств для доставки лекарственного средства, таких как инъекционные устройства.

Уровень техники

Устройства для доставки лекарственного средства для задания и выдачи разовых или многократных доз жидкого медикамента как таковые хорошо известны в данной области техники. Обычно такие устройства имеют по существу ту же цель, что и обычный шприц.

Устройства для доставки лекарственного средства, в частности инжекторы в виде ручки, должны соответствовать ряду пользовательских требований. Например, если пациент страдает хроническими заболеваниями, такими как диабет, то пациент может быть физически слаб, а также может иметь ослабленное зрение. Подходящие устройства для доставки лекарственного средства, особенно предназначенные для домашнего применения, должны, следовательно, быть надежными по конструкции и должны быть простыми в использовании. Кроме того, работа и общее обращение с устройством и его компонентами должны быть понятными и легко объяснимыми. Кроме того, процедура задания дозы, а также выдачи дозы должны быть легко осуществляемыми и должны быть однозначными.

Как правило, такие устройства содержат корпус или специальный держатель картриджа, который выполнен с возможностью вмещения картриджа, по меньшей мере частично заполненного медикаментом, подлежащим выдаче. Устройство дополнительно содержит механизм привода, обычно содержащий способный перемещаться шток поршня, который выполнен с возможностью функционального взаимодействия с поршнем картриджа. Посредством механизма привода и его штока поршня поршень картриджа способен перемещаться в дистальном направление или направлении выдачи и может, следовательно, выталкивать заранее определенное количество медикамента через узел прокалывания, который должен быть разъемным образом соединен с дистальным концевым участком корпуса устройства для доставки лекарственного средства.

Медикамент, подлежащий выдаче устройством для доставки лекарственного средства, предусмотрен и содержится в многодозовом картридже. Такие картриджи обычно содержат стеклянный цилиндр, запечатанный в дистальном направлении посредством прокалываемой печати и дополнительно запечатываемый в проксимальном направлении поршнем. У многоразовых устройств для доставки лекарственного средства пустой картридж может быть заменен на новый. В отличие от этого, устройства для доставки лекарственного средства одноразового типа должны быть полностью утилизированы, когда медикамент в картридже полностью выдан или израсходован.

Устройства для доставки лекарственного средства могут также представлять собой обычные шприцы, в частности предварительно заполненные шприцы, которые предназначены для однократного применения. Кроме того, лечение пациентов на основе инъекций может требовать использования различных фармацевтических веществ или медикаментов, подлежащих инъецированию или выдаче посредством различных инъекционных устройств или устройств для доставки лекарственного средства соответственно.

Как правило, в начале терапии первый медикамент может быть необходимо вводить до того, как позже следует использовать второй медикамент. Во многих случаях эти два медикамента, подлежащие последовательному введению, коммерчески распространяются в виде лечебного набора, в котором первый и второй медикаменты, подлежащие доставке посредством соответствующих первого и второго устройств для доставки лекарственного средства, являются взаимно дополняющими. Поскольку эти два медикамента вместе с соответствующими устройствами для доставки лекарственного средства взаимосвязаны, вполне естественно, что упомянутый набор, состоящий из по меньшей мере двух медикаментов и устройств для доставки лекарственного средства, коммерчески распространяется в виде общей сборной упаковки.

Обеспечение по меньшей мере двух различных устройств для доставки лекарственного средства в общей сборной упаковке может вводить в заблуждение конечного пользователя или пациента. В частности, при самолечении или домашнем лечении сам пациент должен правильно определять конкретное устройство для доставки лекарственного средства, которое следует использовать первым. Даже при том, что сборная упаковка может быть снабжена соответствующими инструкциями относительно общего использования первого и второго устройства для доставки лекарственного средства, сам пациент может по какой-то причине проигнорировать или неправильно понять соответствующие инструкции. Следовательно, существует определенный риск того, что эти два устройства для доставки лекарственного средства будут перепутаны, и что они будут использованы ненадлежащим образом.

Цели настоящего изобретения

Таким образом, целью настоящего изобретения является улучшение безопасности пациента и снижение риска для здоровья при медицинском лечении с использованием нескольких медикаментов и соответствующих устройств для доставки лекарственного средства. Практической целью настоящего изобретения является обеспечение интуитивного и недвусмысленного подхода к инструктированию пользователя в отношении порядка использования по меньшей мере двух устройств для доставки лекарственного средства, предлагаемых в общей сборной упаковке. Соответствующие руководящие средства должны быть легко выполнимыми экономически эффективным способом.

Сущность изобретения

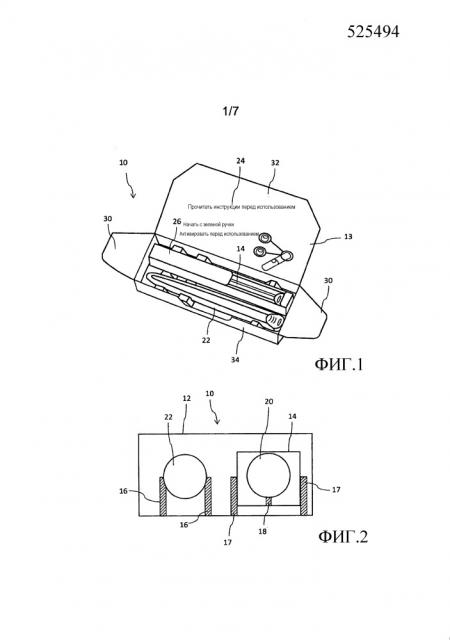

В первом аспекте настоящее изобретение относится к сборной упаковке для помещения по меньшей мере двух устройств для доставки лекарственного средства. Данная сборная упаковка содержит внутреннюю упаковку или тару для помещения первого устройства для доставки лекарственного средства и дополнительно содержит внешнюю упаковку, которая выполнена с возможностью помещения второго устройства для доставки лекарственного средства и также для помещения внутренней упаковки, например содержащей первое устройство для доставки лекарственного средства.

Таким образом, сборная упаковка имеет вложенное расположение внутренней и внешней упаковки. При открывании внешней упаковки только второе устройство для доставки лекарственного средства непосредственно доступно для использования, тогда как первое устройство для доставки лекарственного средства остается упакованным и запечатанным благодаря внутренней упаковке, содержащейся во внешней упаковке. Такая чередующаяся конфигурация внутренней и внешней упаковки обеспечивает интуитивный подход к индикации для пользователя, что второе устройство для доставки лекарственного средства следует использовать перед первым устройством для доставки лекарственного средства, которое отдельно упаковано с помощью внутренней упаковки.

При открывании внешней упаковки только одно, а именно второе устройство для доставки лекарственного средства из нескольких устройств для доставки лекарственного средства готово к использованию. Затем пользователь может интуитивно взять второе устройство для доставки лекарственного средства. Следовательно, риск перестановки первого и второго устройств для доставки лекарственного средства может быть уменьшен просто посредством упаковывания первого устройства для доставки лекарственного средства в отдельную внутреннюю упаковку.

В еще одном варианте осуществления внутренняя упаковка выполнена с возможностью заключения в себе полностью первого устройства для доставки лекарственного средства. Кроме того, внешняя упаковка выполнена с возможностью помещения и вмещения второго устройства для доставки лекарственного средства в конфигурации, в которой второе устройство для доставки лекарственного средства готово к использованию. При сборке во внешней упаковке второе устройство для доставки лекарственного средства может быть лишено каких-либо еще средств упаковки. Второе устройство для доставки лекарственного средства может быть расположено снаружи внутренней упаковки, но внутри внешней упаковки.

В настоящем контексте полное заключение в себя первого устройства для доставки лекарственного средства означает, что устройство полностью окружено внутренней упаковкой, которая может быть открыта в направлении верха. Для того чтобы предотвратить случайное или непреднамеренное удаление первого устройства для доставки лекарственного средства, по меньшей мере часть внутренней части внутренней упаковки может быть закрыта крышкой или крепежным элементом. Следовательно, внутренняя упаковка может содержать по меньшей мере периферическую образующую боковую стенку структуру и образующий дно участок. Только необязательно, она может быть снабжена крышкой.

В еще одном варианте осуществления внешняя упаковка содержит по меньшей мере один крепежный элемент для фиксации в ней второго устройства для доставки лекарственного средства. Упомянутый крепежный элемент может быть выполнен с возможностью разъемного сцепления со вторым устройством для доставки лекарственного средства. Если, например, второе устройство для доставки лекарственного средства предназначено для многократного использования, например в течение нескольких дней или недель, второе устройство для доставки лекарственного средства может быть повторно закреплено и зафиксировано внутри внешней упаковки, для того чтобы хранить первое и второе устройства для доставки лекарственного средства в строго определенном порядке, например в охлаждаемой внешней среде.

В еще одном варианте осуществления внешняя упаковка может также содержать по меньшей мере один крепежный элемент для фиксации в ней внутренней упаковки. При этом можно предположить, что внутренняя упаковка допускает съемное прикрепление к внешней упаковке. Альтернативно, можно предположить, что внутренняя упаковка необратимо прикреплена и зафиксирована к внешней упаковке. Следовательно, при отсоединении внутренней упаковки от внешней упаковки, и, следовательно, когда начинается лечение с помощью первого устройства для доставки лекарственного средства, внешняя упаковка может становиться ненужной, поскольку соответствующее лечение с помощью второго устройства для доставки лекарственного средства уже должно быть завершено.

Дополнительно или альтернативно, можно также предположить, что внутренняя упаковка неразъемно сцеплена с внешней упаковкой. Удаление первого устройства для доставки лекарственного средства из сборной упаковки может, следовательно, происходить вместе с открыванием внутренней упаковки для того, чтобы достать первое устройство для доставки лекарственного средства из внутренней упаковки. При этом удаление и разделение внутренней и внешней упаковок вообще не требуется.

В соответствии с другим вариантом осуществления внутренняя упаковка содержит по меньшей мере один крепежный элемент для фиксации в ней первого устройства для доставки лекарственного средства. Таким образом, внутренняя упаковка может быть открыта отдельно, например посредством подъема соответствующей крышки для обеспечения доступа к внутренней части внутренней упаковки. При наличии по меньшей мере одного крепежного элемента, предусмотренного во внутренней упаковке, первое устройство для доставки лекарственного средства может быть надежно прикреплено к нему или обратимым, или необратимым образом.

В еще одном варианте осуществления внутренняя упаковка содержит образующий дно участок, а также первый образующий боковую стенку участок и второй образующий боковую стенку участок. Первый и второй образующие боковые стенки участки отходят от противоположных сторон образующего дно участка.

Кроме того, внутренняя упаковка содержит по меньшей мере одну торцевую поверхность, расположенную между концом первого образующего боковую стенку участка, второго образующего боковую стенку участка и образующего дно участка. Как правило, внешняя форма и контур внутренней упаковки ограничены первым и вторым образующими боковые стенки участками, образующим дно участком и по меньшей мере одной торцевой поверхностью, расположенной между ними. Кроме того, первый и второй образующие боковые стенки участки могут быть выполнены как единое целое с образующим дно участком.

Первый и второй образующие боковые стенки участки могут быть сложены или изогнуты вдоль осей сгиба, проходящих между образующим дно участком и первым и вторым образующими боковые стенки участками и разделяющих их. Как правило, данные линии сгиба или оси сгиба проходят по существу параллельно друг другу для образования упаковки кубической формы. По меньшей мере одна торцевая поверхность имеет нормаль к поверхности, отходящую по существу параллельно данным линиям сгиба или осям сгиба.

Внутренняя упаковка дополнительно содержит по меньшей мере один образующий фиксирующий клапан участок, отходящий как удлинение образующего дно участка и отходящий от торцевой поверхности упаковки. По меньшей мере один образующий фиксирующий клапан участок отходит наружу, а значит в направлении, противоположном внутренней части внутренней упаковки. По меньшей мере один образующий складываемый фиксирующий клапан участок выполнен с возможностью сцепления с внешней упаковкой, которая в свою очередь выполнена с возможностью вмещения внутренней упаковки. Взаимное сцепление образующего фиксирующий клапан участка внутренней упаковки с внешней упаковкой обычно достижимо, когда внутренняя упаковка расположена внутри внешней упаковки.

По меньшей мере один образующий складываемый фиксирующий клапан участок выполнен с возможностью жесткого сцепления с внутренней частью структуры внешней упаковки так, чтобы собирать и фиксировать внутреннюю упаковку к внешней упаковке и во внешнюю упаковку без необходимости адгезионного прикрепления внутренней упаковки к внешней упаковке. Благодаря использованию образующего складываемый фиксирующий клапан участка может быть достигнуто строго определенное, необратимое и неразъемное соединение внутренней упаковки внутри внешней упаковки, в частности, когда внутренняя упаковка полностью вставлена в окружающую внешнюю упаковку.

Таким образом, сборная упаковка выполнена с возможностью и практически подходит для обеспечения вложенного расположения внутренней упаковки и внешней упаковки. Посредством по меньшей мере одного образующего складываемый клапан участка внутренняя упаковка может быть необратимо прикреплена и зафиксирована к внутренней части внешней упаковки. Взаимная фиксация внутренней и внешней упаковок может быть разработана такой, что удаление внутренней упаковки из внешней упаковки неизбежно ведет к по меньшей мере частичному разрушению внешней упаковки. В альтернативном варианте осуществления можно также предположить, что образующий складываемый клапан участок предоставляет возможность неразрушающего удаления внутренней упаковки из внешней упаковки.

Как правило, по меньшей мере один образующий фиксирующий клапан участок выполнен с возможностью жесткого сцепления с обращенными внутрь образующими боковые стенки участками, в частности с обращенным внутрь участком торцевой поверхности внешней упаковки, имеющим ступенчатую или углубленную часть, посредством которой образующий складываемый клапан участок образующего дно участка может быть зафиксирован или закреплен к внешней упаковке как при соединении крючком.

В соответствии с другим вариантом осуществления внутренняя упаковка содержит первый и второй образующие фиксирующий клапан участки, отходящие от противоположных концов образующего дно участка и/или отходящие от противоположно расположенных торцевых поверхностей. Как правило, но не обязательно, образующий дно участок, а также первый и второй образующие боковые стенки участки имеют прямоугольную геометрию. Посредством обеспечения первого и второго образующих фиксирующие клапаны участков с противоположных сторон образующего дно участка внутренняя упаковка может сцепляться с помощью обоих противоположных концов или с помощью обоих противоположно расположенных торцевых поверхностей с соответствующими концевыми поверхностями наружной или внешней упаковки.

Как обычно при этом следует упомянуть, что торцевые поверхности внутренней упаковки обозначают произвольную боковую поверхность внутренней упаковки, которая выполнена с возможностью и предназначена для сцепления с соответствующей боковой поверхностью внешней упаковки.

В типичном варианте осуществления образующие складываемые фиксирующие клапаны участки предусмотрены с продольного конца соответствующих образующих дно и/или боковые стенки участков. Следовательно, торцевая поверхность, которая может быть образована или составлена взаимно перекрывающимися образующими клапаны участками образующих боковые стенки участков, расположена с продольного конца удлиненной и по существу прямоугольной упаковки.

В соответствии с другим вариантом осуществления по меньшей мере один образующий фиксирующий клапан участок выполнен как единое целое или соединен с образующим дно участком. Следовательно, по меньшей мере один образующий фиксирующий клапан участок может быть выполнен в виде продольного удлинения образующего дно участка. Как правило, первый и второй, но в продольном направлении противоположно расположенные образующие фиксирующие клапаны участки предусмотрены и выполнены как единое целое с противоположных продольных концов образующего дно участка.

Даже при том, что по меньшей мере один образующий фиксирующий клапан участок отходит в виде удлинения образующего дно участка, он не обязательно должен быть выполнен как единое целое или соединен с образующим дно участком. Вместо этого и в соответствии с другим вариантом осуществления по меньшей мере один образующий фиксирующий клапан участок может также быть выполнен как единое целое с по меньшей мере одним из первого и второго образующих боковые стенки участков или с первым и/или вторым образующими клапаны участками первого и/или второго образующих боковые стенки участков.

В зависимости от формы, размера и геометрии элемента или элементов, подлежащих расположению во внутренней упаковке и/или внешней упаковке, различные образующие клапаны участки могут быть дополнительно или альтернативно предусмотрены также на коротком концевом участке образующего дно участка и/или первого и/или второго образующих боковые стенки участков.

Посредством снабжения обоих противоположных концов образующего дно участка соответственно первым и вторым образующими фиксирующие клапаны участками противоположные концы образующего дно участка внутренней упаковки могут неразъемным образом или необратимо сцепляться с внешней упаковкой, как только внутреннюю упаковку поместят или вставят во внешнюю упаковку.

Как правило, продольные размеры внешней упаковки по существу идентичны или соответствуют продольному удлинению внутренней упаковки, так что образующие складываемые клапаны участки образующего дно участка упаковки складываются вверх по противоположно расположенным торцевым поверхностям внешней упаковки. В частности, продольное удлинение внутренней части внешней упаковки обычно соответствует наружным продольным размерам образующего дно участка внутренней упаковки плюс толщина торцевых поверхностей внутренней упаковки и толщина образующих складываемые клапаны участков образующего дно участка, сложенных вверх для того, чтобы перекрываться с торцевой поверхностью внутренней упаковки и упираться в нее торцом.

В собранной конфигурации образующие складываемые фиксирующие клапаны участки внутренней упаковки обычно зажаты между обращенным внутрь участком торцевой поверхности внешней упаковки и наружным участком торцевой поверхности внутренней упаковки. Таким образом, и при сжатии в продольном направлении между противоположно расположенными обращенными внутрь участками торцевых поверхностей внешней упаковки, сложенные образующие фиксирующие клапаны участки внутренней упаковки эффективно препятствуют складыванию вниз для расцепления с внешней упаковкой.

Как правило, и в соответствии с другим вариантом осуществления, первый образующий боковую стенку участок содержит по меньшей мере один образующий складываемый клапан участок, перекрывающийся с образующим складываемый клапан участком второго образующего боковую стенку участка или непосредственно перекрывающийся со вторым образующим боковую стенку участком. Таким образом, образующие складываемые клапаны участки, которые обычно едины или выполнены как единое целое с упомянутыми первым и/или вторым образующими боковые стенки участками соответственно, выполнены с возможностью образования или участия в образовании торцевой поверхности внутренней упаковки при расположении в по меньшей мере частично перекрывающейся конфигурации.

В соответствии с другим вариантом осуществления по меньшей мере один из первого и второго образующих боковые стенки участков содержит первый и второй образующие клапаны участки, отходящие от противоположных концов соответствующего образующего боковую стенку участка. В зависимости от общего удлинения и геометрии соответствующих образующих клапаны участков может быть достаточным, когда только первый образующий боковую стенку участок снабжен первым и вторым образующими клапаны участками, так что первый и второй образующие клапаны участки могут быть расположены перекрывающимся и, например, дважды сложенным образом со вторым образующим боковую стенку участком. В данной конфигурации первый и второй образующие клапаны участки первого образующего боковую стенку участка могут обеспечивать или составлять торцевую поверхность внутренней упаковки, расположенную между продольными конечными участками первого и второго образующих боковые стенки участков.

В альтернативном варианте осуществления первый и второй образующие боковые стенки участки содержат по меньшей мере один, или первый, или второй образующий клапан участок, так что, например, первый образующий клапан участок первого образующего боковую стенку участка образует первую торцевую поверхность, а второй образующий клапан участок второго образующего боковую стенку участка при этом образует диаметрально противоположную вторую торцевую поверхность.

В еще одном варианте осуществления как первый, так и второй образующие боковые стенки участки содержат первый и второй противоположно расположенные образующие клапаны участки, которые взаимно перекрываются для образования или участия в образовании соответствующих первой и второй противоположно расположенных торцевых поверхностей упаковки.

В общем, и если не указано иное, перекрывающиеся участки внутренней упаковки и, в частности, взаимно перекрывающиеся образующие клапаны участки обычно присоединены и зафиксированы друг к другу, например посредством клея или адгезива. Кроме того, вся внутренняя и/или внешняя упаковка может быть образована и обеспечена одной заготовкой из листового материала, такого как картон или лист пластмассы.

В частности, внутренняя и внешняя упаковка могут быть изготовлены из картона или могут представлять собой пластмассу с многочисленными участками сгиба для образования сборной упаковки коробчатой формы. При объединении внутренней упаковки с внешней упаковкой, например посредством соответствующего сгибания картонной или пластмассовой заготовки, может быть обеспечен достаточно чувствительный к стоимости и ресурсам способ изготовления.

В другом варианте осуществления внутренняя упаковка способна к жесткому сцеплению с внутренней частью внешней упаковки посредством образующих фиксирующие клапаны участков внутренней упаковки. Как правило, внутренний объем внешней упаковки подогнан и сформирован в соответствии с внешними размерами внутренней упаковки таким образом, что внутренняя упаковка может быть полностью вставлена во внешнюю упаковку таким образом, что образующие фиксирующие клапаны участки внутренней упаковки, в частности ее образующего дно участка, оказываются сложены, например, на или в направлении противоположно расположенных обращенных внутрь торцевых поверхностей внешней упаковки.

Кроме того, обращенный внутрь участок торцевых поверхностей внешней упаковки обычно содержит немного негладкую или углубленную структуру для жесткого сцепления со свободным концом образующих фиксирующие клапаны участков внутренней упаковки. Как правило, образующие фиксирующие клапаны участки после вставления внутренней упаковки во внешнюю упаковку сложены вверх в направлении образующего крышку участка. После достижении взаимно упирающейся конфигурации образующего дно участка внутренней упаковки с образующим дно участком внешней упаковки согнутые вверх образующие фиксирующие клапаны участки, например образующего дно участка внутренней упаковки, могут разжиматься и сгибаться наружу и могут, таким образом, сцепляться, например, с нижним краем по меньшей мере одного образующего клапан участка, отходящего от внутреннего участка торцевой поверхности внешней упаковки. Данное сцепление может дополнительно сопровождаться и может совпадать со слышимым подобным щелчку звуком, указывающим пользователю, что внутренняя и внешняя упаковка взаимно сцеплены.

В соответствии с еще одним вариантом осуществления внешняя упаковка имеет в некоторой степени аналогичную общую геометрию по сравнению с внутренней упаковкой, за исключением того, что поперечные размеры внешней упаковки по существу больше, чем соответствующие поперечные размеры внутренней упаковки, поскольку внешняя упаковка выполнена с возможностью вмещения как внутренней упаковки, так и второго элемента, такого как второе устройство для доставки лекарственного средства.

Соответственно, внешняя упаковка также содержит образующий дно участок, первый образующий боковую стенку участок и второй образующий боковую стенку участок, причем упомянутые образующие боковые стенки участки отходят от противоположных сторон образующего дно участка. Кроме того, первый образующий боковую стенку участок внешней упаковки содержит по меньшей мере один образующий складываемый клапан участок, перекрывающийся с образующим складываемый клапан участком второго образующего боковую стенку участка внешней упаковки. Альтернативно, упомянутый образующий складываемый клапан участок первого образующего боковую стенку участка внешней упаковки может также непосредственно перекрываться и сцепляться со вторым образующим боковую стенку участком для образования торцевой поверхности внешней упаковки.

Кроме того, по меньшей мере один образующий складываемый фиксирующий клапан участок внутренней упаковки соединяется впритык и сцепляется с внутренней частью упомянутой торцевой поверхностью внешней упаковки и/или с по меньшей мере одним образующим складываемый клапан участком по меньшей мере одного образующего боковую стенку участка внешней упаковки.

Как правило, по меньшей мере один образующий складываемый клапан участок, предусмотренный с продольного конца по меньшей мере одного из первого и второго образующих боковые стенки участков внешней упаковки, расположен на заранее определенном расстоянии от продольного конца образующего дно участка внешней упаковки. Таким образом, сложенные образующие клапаны участки по меньшей мере одного из первого и второго образующих боковые стенки участков внешней упаковки образуют отходящий внутрь выступ или выступающую структуру на обращенном внутрь участке торцевой поверхности внешней упаковки. Размер или толщина данного обращенного внутрь выступа обычно соответствует толщине листового материала, из которого изготовлена упаковка и, следовательно, первый и второй образующие боковые стенки участки.

Когда первый и второй образующие боковые стенки участки оба содержат образующие складываемые клапаны участки, перекрывающиеся и образующие торцевую поверхность, размер или толщина данных обращенных внутрь выступов может составлять приблизительно две толщины листового материала, из которого изготовлена внешняя упаковка. По меньшей мере один образующий складываемый фиксирующий клапан участок внутренней упаковки имеет такую геометрию, что он плотно входит в углубленную структуру, образованную между образующим дно участком внешней упаковки и обращенным внутрь выступом, обеспеченным и образованным перекрывающимися образующими клапаны участками первого и/или второго образующих боковые стенки участков внешней упаковки.

Как правило, внутренняя упаковка содержит два образующих фиксирующие клапаны участка, расположенных на противоположных концах образующего дно участка внутренней упаковки. Таким образом, внутренняя упаковка может быть вставлена во внешнюю упаковку посредством складывания обоих образующих фиксирующие клапаны участков вверх для сцепления с соответствующими углубленными участками внутренней структуры стенки внешней упаковки.

При этом особенно полезно, когда образующие фиксирующие клапаны участки обладают заранее определенной гибкостью или прочностью на изгиб. Следовательно, направленное вверх складывание или сгибание фиксирующих клапанов может происходить против действия восстанавливающей силы. Как только фиксирующий клапан совпадет с углубленной структурой стенки внешней упаковки, фиксирующий клапан может разжаться в упомянутые углубления и может неразъемным образом сцепиться с углубленной структурой внешней упаковки.

В общем, в объем настоящего изобретения также входит вариант, когда внешняя упаковка содержит по меньшей мере один образующий фиксирующий клапан участок для жесткого сцепления с углубленной структурой внутренней упаковки, когда внутренняя упаковка вставлена во внешнюю упаковку. Следовательно, по меньшей мере одна или обе из внутренней и внешней упаковки могут содержать по меньшей мере один образующий фиксирующий клапан участок. Можно даже предположить, что фиксирующие клапаны внутренней и внешней упаковок взаимно сцепляются после вставки внутренней упаковки во внешнюю упаковку.

В еще одном варианте осуществления внутренняя и/или внешняя упаковка содержит крышку или образующий крышку участок для обеспечения доступа к ее внутренней части. Если предусмотрены отдельные крышки или сопоставимые средства закрытия, доступ к первому устройству для доставки лекарственного средства требует открывания крышки внешней упаковки на первом этапе и затем открывания соответствующей крышки внутренней упаковки на втором этапе. В отличие от этого, доступ ко второму устройству для доставки лекарственного средства уже предоставлен просто открыванием крышки внешней упаковки.

Когда внутренняя упаковка содержит собственную крышку для предоставления доступа к ее внутренней части, разделение внутренней упаковки и внешней упаковки может стать ненужным. В таких конфигурациях может быть полезным, если внутренняя упаковка неразъемным образом прикреплена к внешней упаковке. В данном контексте можно даже предположить, что внутренняя упаковка и внешняя упаковка выполнены как единое целое.

В соответствии с другим вариантом осуществления внутренняя упаковка содержит образующий крышку участок, отходящий от второго образующего боковую стенку участка. Как правило, образующий крышку участок может поворачиваться вокруг оси крышки или оси поворота, отходящей от верхнего конца второго образующего боковую стенку участка. Таким образом, образующий крышку участок можно откидывать, для того чтобы избирательно предоставлять доступ к внутренней части внутренней упаковки. Кроме того и в соответствии с другим вариантом осуществления, образующий крышку участок также содержит образующий поперечный клапан участок, перекрывающийся с первой боковой стенкой.

При перекрывании с первой боковой стенкой образующий клапан участок может жестко и разъемным образом сцепляться с первым образующим боковую стенку участком. Альтернативно, можно также предположить, что образующий поперечный клапан участок образующего крышку участка адгезионно прикреплен к участку первой боковой стенки. Образующий клапан участок или первый образующий боковую стенку участок могут дополнительно содержать структурно ослабленный участок, посредством которого соединение образующего поперечный клапан участка и первого образующего боковую стенку участка может быть прекращено или разрушено, если требуется, например, для предоставления доступа к внутренней части внутренней упаковки.

Упомянутый образующий клапан участок образующего крышку участка может образовывать поперечный концевой участок заготовки листового материала, из которого изготовлена настоящая упаковка. Противоположный поперечный конец заготовки может быть обеспечен первым образующим боковую стенку участком для по меньшей мере частичного перекрывания с образующим поперечный клапан участком образующего крышку участка.

В соответствии с другим вариантом осуществления образующий крышку участок также содержит по меньшей мере первый образующий продольный клапан участок, отходящий от его продольного конца и перекрывающийся с по меньшей мере одним из образующих клапаны участков боковой стенки. Таким образом, образующий продольный клапан участок образующего крышку участка также может участвовать в образовании продольной торцевой поверхности упаковки. Следовательно, торцевая поверхность, как уже упоминалось выше, может быть образована и обеспечена первым образующим продольный клапан участком образующего крышку участка, перекрывающимся по меньшей мере частично с первым и/или вторым образующими клапаны участками первого и/или второго образующих боковые стенки участков внутренней упаковки. Посредством обеспечения такой тройной перекрывающейся конфигурации на торцевой поверхности можно обеспечить достаточно стабильную и надежную торцевую поверхность упаковки.

В соответствии с другим вариантом осуществления образующий крышку участок также содержит по меньшей мере первое продольное удлинение, отходящее от продольного конца его первого образующего продольный клапан участка. Как правило, образующий крышку участок отходит по существу перпендикулярно к рядом расположенному первому образующему клапан участку. Аналогичным образом, первое продольное удлинение также отходит по существу перпендикулярно к первому образующему продольный клапан участку образующего крышку участка внутренней упаковки. Поскольку линии сгиба или оси поворота, проходящие между образующим клапан участком, образующим крышку участком и продольным удлинением и разделяющие их, идут по существу параллельно, первое продольное удлинение образующего крышку участка отходит по существу параллельно образующему крышку участку и, следовательно, по существу параллельно образующему дно участку.

Как правило, по меньшей мере первое продольное удлинение образующего крышку участка по меньшей мере частично соединяется впритык и перекрывается с образующим дно участком. Поэтому сам образующий крышку участок может, например, быть адгезионно прикреплен к образующему дно участку. Таким образом, может быть дополнительно улучшена общая стабильность внутренней упаковки и, в частности, ее торцевой поверхности. Благодаря достаточно жесткой и негибкой торцевой поверхности по меньшей мере один образующий складываемый фиксирующий клапан участок внутренней упаковки может испытывать соответствующую механическую поддержку в направлении, параллельном нормали к поверхности торцевой поверхности. Таким образом, жесткое сцепление, например, согнутых вверх образующих складываемые фиксирующие клапаны участков с внутренней или обращенной внутрь структурой торцевой поверхности внешней упаковки может быть стабилизировано и структурно усилено.

Кроме того, и в соответствии с другим вариантом осуществления, образующ
