Реферат



266074

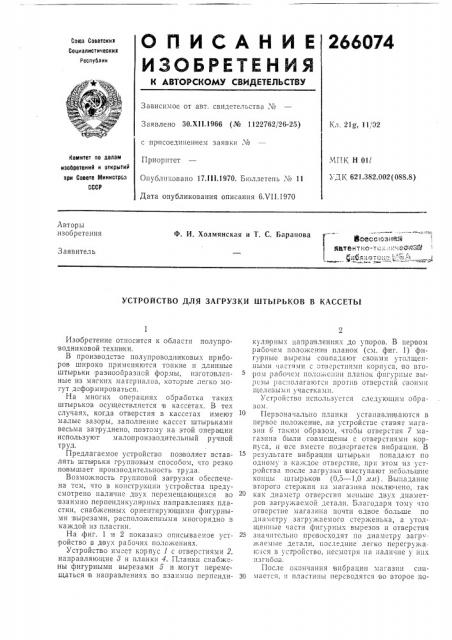

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

Заявлено ЗО,Х11.1966 (№ 1122762/26-25) Кл, 21д, 11, 02 с присоединением заявки чо

Комитет по делам изобретений и открытий при Совете Министроз

СССР 1 !ПК H Oll

Ъ ДК 621.382.002(088.8) Приоритет

Опубликовано 17.111.1970. Бюллетень ¹ 11

Дата опубликования описания 6Л П.1970

Авторы изобретения

Ф, И. Холмянская и T. С. Баранова ВС!.СО1ОЗИйй

ВТЕНТ1О Т с : —.Ъ

Заявитель

УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ШТЪ|РЬКОВ В f(ACCETbl

Изобретение относится к области полупроводниковой техники.

В производстве полупроводниковых приборов широко применяются топкие и длинные штырьки разнообразной формы, изготовленные из мягких материалов, которые легко могут деформироваться.

На многих операциях ооработка таких штырьков осуществляется в кассетах. В тех случаях, когда отверстия в кассетах имеют малые зазоры, заполнение кассет штырьками весьма затруднено, поэтому на этой опера!ции используют малопроизводительный ручной труд.

Предлатаемое устройство позволяет вставлять штырьки групповым способом, что резко повышает производительность труда.

Возможность групповой загрузки обеспечена тем, что в конструкции устройства предусмотрено наличие двух перемещающихся во взаимно перпендикулярных направлениях пластин, снабженных ориентирующими фигурными вырезами, расположенными многорядно в каждой из пластин.

На,фиг. 1 и 2 показано описываемое устipoHcTBo в д вух рабочих положениях.

Устройство имеет корпус 1 с отверстиями 2, направляющие д и планки 4. Планки снабжены фигурными вырезами б и могут перемещаться в направлениях во взаимно перпендикулярных направлениях до упоров. В пер воз! рабочем положении планок (см. фиг. 1) фигурные вырезы совпада!от своими утолщенными частями с От верстиями корпмся, ÂO BTOром рабо IcAI пог!Ожеиии планок фигурные вырезы рас:!олагают я против отверстий своими щелевыми участками.

Устройство используется следующим образом.

Перьоначальпо планки устанавлива!Отся в первое положение, »а устройстве ставят магазин 6 таким образом, чтобы отверстия 7 магазина были совмещены с отверстиями корпуса, и все вместе подвергается вибрации. В результате вибрации штырьки попада!ст по

Однох! В !кя:кдое ОтВерстие, при этом из устройства после загрузки выступа!От небольшие концы штырько в (0,5 — 1,0 .11,1!) . Выпадание

Второго стер>кн1! Из з!я! азина ие! лю Iekko, тяк кяк диаметр ОтВерстия з!еиьшс двух див мет ров загружаемой детали. Благодаря тому что отверстие магазина почти вдвое оольше по диаз1етру загружаемого стерженька, а утолщенные части фигурных вырезов и отверстия

25 значительно превосходят по диаметру загр) кяез!ые детя;III, последние легко перегружаются в устройство, несмотря на пали ше у них изгибов.

После окончания вибрации магазин с!ш30 мается, и пластины переводятся во второе по266074 о а г г

Фиг. 2

Составитель В. М. Гришин

Редактор Н. Г. Михайлова Техред А. А. Камышникова Корректор Л. И. Гаврилова

Заказ 1712/11. Тираж 480 Подписное

ЦИИИПИ Комитета по делам изооретений и открытий,при Совете Министров СССР

Москва Ж-35, Раушская пао., д. 4г5

Типография, пр, Сапунова, 2 ло -:ение, при этом выступающие из приспособления концы стерженьков щелевыми участками фигурных вырезов пластин точно ориентируются в заданном положении.

Затем на устройство ставится кассета 8.

Выступающи концы штырьков, будучи точно сориентиро ванными, легко входят в отверстия кассеты, несмотря на малые зазоры между штырьками и отверстиями кассеты. После этого кассета вместе с приспособлением переворачивается на 180, пластины переводятся в первоначальное положение, освооождая выходы из отверстий, и штырьки посредством вибрации перегружаются в кассеты.

Предмет изобретения

Устройство для;загрузки штырьков в кассеты, содержащее корпус и .механизм ориентации, or гичаюи ееся тем, что, с целью повышения произ водительности загрузки, механизм ориентации выполнен в виде двух перемещающихся во взаимно перпендикулярных направлениях пластин, имеющих ориентирующие фигурные вырезы, расположенные многорядно в каждой из пластин.
