Пробойник
Иллюстрации
Изобретение относится к строительной промышленности и предназначено для пробивания отверстий в кирпиче и бетоне. Пробойник содержит ударник, выполненный с резьбой для установки зигзагообразной пружинной пластины. Зигзагообразная пружинная пластина установлена на ударнике с обеспечением вращения ударника по часовой стрелке до соприкосновения с пробиваемым материалом. Изобретение направлено на возможность пробивания отверстий в кирпиче и бетоне в холодном состоянии. 2 ил.
Реферат
Изобретение относится к строительной промышленности и служит для пробивания отверстий в кирпиче и бетоне.
Известна конструкция (см. книгу «Краткий политехнический словарь». Ю.А. Степанов. М., 1955, стр. 740).
Донная конструкция не позволяет делать отверстия в кирпиче и бетоне в холодном состоянии.
Изобретение направлено на устранение указанного недостатка.
Достигается тем, что имеется зигзагообразная пружинная пластина с резьбовым отверстием, куда вставлен резьбовой ударник.

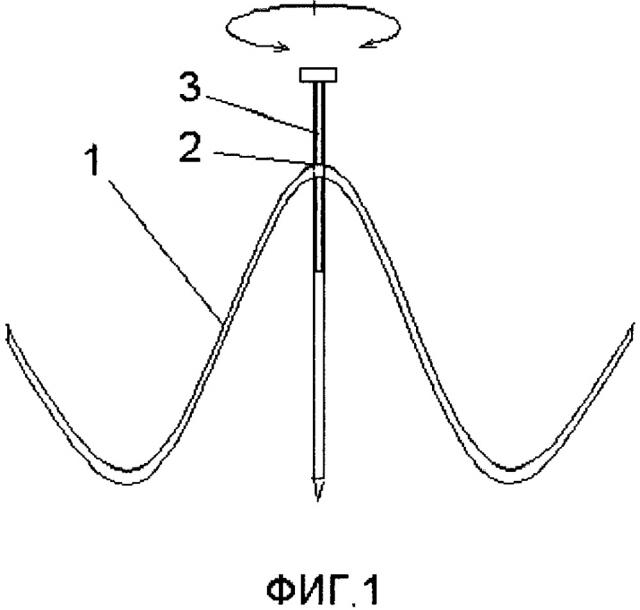

На фиг. 1 показан пробойник, на фиг 2 - вид сверху.
Конструкция включает зигзагообразную пружинную пластину 1, которая имеет резьбовое отверстие 2. В резьбовое отверстие 2 вставлен резьбовой боек 3.
Конструкция работает следующим образом: для пробивания отверстия нужно зигзагообразную пружинную пластину 1 установить на материал и, вращая по часовой стрелке резьбовой боек 3, довести тоже до соприкосновения материала. Затем, ударяя по верху резьбового бойка 3 и вращая его, мы сделаем отверстие.
Пробойник, содержащий ударник, отличающийся тем, что он снабжен зигзагообразной пружинной пластиной, выполненной с резьбовым отверстием, в которое вставлен выполненный с резьбой ударник.
