Одноразовый подгузник типа трусов и способ его изготовления

Одноразовый подгузник типа трусов и способ его изготовления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001]

Настоящее изобретение относится к одноразовому подгузнику типа трусов и к способу его изготовления.

Предшествующий уровень техники

[0002]

В качестве одного варианта одноразового подгузника типа трусов был известен одноразовый подгузник типа трусов, включающий в себя наружный элемент, образованный с цилиндрической формой за счет соединения обеих боковых частей наружного элемента, расположенного со стороны живота (вентральная сторона), и обеих боковых частей наружного элемента, расположенного со стороны спины (дорсальная сторона), и внутренний элемент, который предусмотрен от той части внутренней поверхности наружного элемента, расположенного с вентральной стороны, которая является центральной в направлении ширины, до той части внутренней поверхности наружного элемента, расположенного с дорсальной стороны, которая является центральной в направлении ширины, и впитывает выделения, при этом наружный элемент, расположенный с вентральной стороны, и наружный элемент, расположенный с дорсальной стороны, не являются непрерывными, но отделены друг от друга со стороны промежности (см. патентные документы 1-4). Такой тип с наружным элементом, разделенным на две половины, имеет преимущество, заключающееся в том, что не требуется пробивать никаких отверстий для ног, предназначенных для пропускания ног пользователя, или необходимо пробить отверстия для ног на небольшой площади. То есть, имеется преимущество, заключающееся в том, что при выбрасывании отрезанных кусков (в дальнейшем также называемых обрезками) могут быть уменьшены потери материала, возникающие в результате наличия обрезков (в дальнейшем также называемые потерями, связанными с обрезками).

[0003]

Между тем, также известен тип с цельным наружным элементом, который имеет цельный наружный элемент от вентральной стороны до дорсальной стороны (например, см. патентные документы 5 и 6).

[0004]

Тем не менее, в обычных одноразовых подгузниках типа трусов возможны улучшения, связанные с прилеганием краевых частей наружного элемента вокруг ног. В частности, тип с наружным элементом, разделенным на две половины, имеет проблему, заключающуюся в том, что чем в большей степени уменьшены зоны вырезания отверстий для ног для уменьшения потерь, связанных с обрезками, тем в большей степени ухудшается прилегание краевых частей вокруг ног.

Перечень ссылок

Патентные документы

[0005]

Патентный документ 1: JP-T №2007-511326

Патентный документ 2: JP-A №2005-279077

Патентный документ 3: JP-A №2010-162277

Патентный документ 4: JP-A №2014-4492

Патентный документ 5: JP-A №2011-189068

Патентный документ 6: JP-A №S11-290380

Сущность изобретения

Проблемы, подлежащие решению посредством изобретения

[0006]

Соответственно, основная цель настоящего изобретения состоит в улучшении прилегания краевых частей наружного элемента вокруг ног.

Средства решения проблемы

[0007]

Настоящее изобретение для решения вышеуказанных проблем заключается в следующем:

<Изобретение по пункту 1 формулы изобретения>

Одноразовый подгузник типа трусов, включающий в себя:

наружный элемент, который имеет наружную часть, расположенную с вентральной стороны, и наружную часть, расположенную с дорсальной стороны, и отверстие для талии, образованное посредством соединения боковых краевых частей наружной части, расположенной с вентральной стороны, и боковых частей наружной части, расположенной с дорсальной стороны, с обеих сторон в направлении ширины; и

внутренний элемент, который имеет переднюю часть, присоединенную к центральной в направлении ширины зоне наружного элемента, расположенного с вентральной стороны, и заднюю часть, присоединенную к центральной в направлении ширины зоне наружного элемента, расположенного с дорсальной стороны, и проходит через промежность носителя,

при этом края отверстий для ног по меньшей мере частично образованы краями частей наружного элемента, расположенными с обеих сторон внутреннего элемента в направлении ширины, при этом

в, по меньшей мере, одной из наружной части, расположенной с вентральной стороны, и наружной части, расположенной с дорсальной стороны,

та часть на нижнем крае зоны, соответствующей боковому краю и соответствующей каждой из боковых краевых частей в направлении вперед-назад, которая расположена с обеих сторон внутреннего элемента в направлении ширины, образует край отверстия для ноги,

нижняя часть зоны, соответствующей боковому краю, выполнена в виде сложенной части, которая сложена один раз или множество раз зигзагообразно в направлении вперед-назад и закреплена у боковых краевых частей, сложенная часть постепенно разворачивается вниз по мере приближения к стороне, центральной в направлении ширины, и сложенная часть в наполовину или полностью развернутом вниз состоянии прикреплена к внутреннему элементу в части, центральной в направлении ширины, и

удлиненный наклонный упругий и эластичный элемент зафиксирован в состоянии, в котором он растянут в направлении от сложенной части до бокового края внутреннего элемента, ниже сложенной части.

[0008]

(Действие и результат)

В соответствии с данной конфигурацией в, по меньшей мере, одной из наружной части, расположенной с вентральной стороны, и наружной части, расположенной с дорсальной стороны, края отверстий для ног, расположенные с боковых сторон внутреннего элемента, обращены в наклонном направлении вверх к боковым краевым частям, и наклонные упругие и эластичные элементы зафиксированы в растянутом состоянии вдоль краев. Соответственно, края отверстий для ног хорошо прилегают вокруг ягодиц и паховой области носителя.

[0009]

<Изобретение по пункту 2 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 1 формулы изобретения, в котором соединение между боковыми краевыми частями наружной части, расположенной с вентральной стороны, и боковыми краевыми частями наружной части, расположенной с дорсальной стороны, и закрепление сложенной части выполнены как одно целое посредством процесса сварки.

[0010]

(Действие и результат)

Данная конфигурация устраняет необходимость в отдельном закреплении сложенной части.

[0011]

<Изобретение по пункту 3 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 1 формулы изобретения, в котором боковые краевые части наружной части, расположенной с вентральной стороны, и боковые краевые части наружной части, расположенной с дорсальной стороны, соединены посредством сварки, но не соединены посредством сварки, по меньшей мере, в зоне, имеющей сложенную часть.

[0012]

(Действие и результат)

В настоящем изобретении число перекрывающихся листов является большим в зоне, имеющей сложенную часть, вне боковых краевых частей. Однако, когда боковые краевые части наружной части, расположенной с вентральной стороны, и боковые краевые части наружной части, расположенной с дорсальной стороны, соединены посредством сварки, прочность соединения варьируется при локально увеличенном числе листов в боковых краевых частях, что приводит к снижению производительности. Соответственно, при конфигурировании боковых краевых частей так, чтобы они не были соединены посредством сварки, по меньшей мере, в зоне, имеющей сложенную часть, как описано выше, соединение становится приемлемо стабильным, что предотвращает снижение производительности.

[0013]

<Изобретение по пункту 4 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с любым из пунктов 1-3 формулы изобретения, в котором наружный элемент образован посредством соединения наружного элемента, расположенного с вентральной стороны и образующего наружную часть, расположенную с вентральной стороны, и наружного элемента, расположенного с дорсальной стороны и образующего наружную часть, расположенную с дорсальной стороны, с обеих боковых сторон, и наружный элемент, расположенный с вентральной стороны, и наружный элемент, расположенный с дорсальной стороны, отделены друг от друга и не являются непрерывными со стороны промежности.

[0014]

(Действие и результат)

В таком типе с наружным элементом, разделенным на две половины, как правило, чем в большей степени уменьшены зоны вырезания отверстий для ног для уменьшения потерь, связанных с обрезками, тем в большей степени ухудшается прилегание краевых частей вокруг ног. Однако в соответствии с настоящим изобретением отличающаяся конструкция со сложенной частью и ее развертыванием позволяет краям отверстий для ног прилегать вокруг ягодиц и паховой области носителя. Соответственно, отверстия для ног могут быть образованы без вырезания (или с вырезанием), как будет понятно из способа изготовления, описанного позднее. Следовательно, может быть обеспечено прилегание краев отверстий для ног вокруг паховой области и ягодиц носителя при отсутствии потерь, связанных с обрезками, или меньших потерях, связанных с обрезками, при изготовлении наружного элемента по сравнению с обычным подгузником. Кроме того, удлиненные упругие и эластичные элементы традиционно размещают наклонно или с криволинейной формой вдоль краев отверстий для ног посредством качающегося приспособления. Однако в соответствии с настоящим изобретением удлиненные упругие и эластичные элементы могут быть закреплены наклонно без выполнения качающегося приспособления, как будет понятно из способа изготовления, описанного позднее.

[0015]

<Изобретение по пункту 5 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 4 формулы изобретения, в котором форма, по меньшей мере, одной из наружных частей является прямоугольной при сложенной части в развернутом состоянии.

[0016]

(Действие и результат)

При образовании данной формы может быть обеспечено прилегание краев отверстий для ног вокруг паховой области и ягодиц без потерь, связанных с обрезками, при изготовлении наружного элемента.

[0017]

<Изобретение по пункту 6 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 4 или 5 формулы изобретения, в котором сложенная часть образована посредством загибания по направлению к внутренней стороне, по меньшей мере, одной из наружных частей.

[0018]

(Действие и результат)

При образовании части, сложенной внутрь, как описано выше, развертываемая часть сложенной части вряд ли будет подниматься от кожи и будет плотно прилегать к коже. В частности, когда сложенная часть образована в наружном элементе, расположенном с дорсальной стороны, развертываемая часть сложенной части образуется с трехмерной формой, чтобы закрыть округлые ягодицы.

[0019]

<Изобретение по пункту 7 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 4 или 5 формулы изобретения, в котором сложенная часть образована посредством загибания по направлению к наружной стороне, по меньшей мере, одной из наружных частей.

[0020]

(Действие и результат)

При образовании части, сложенной наружу, как описано выше, обеспечивается мягкое прилегание развертываемой части сложенной части к коже под действием слабого усилия.

[0021]

<Изобретение по пункту 8 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с любым из пунктов 1-7 формулы изобретения, в котором данная, по меньшей мере, одна из наружных частей представляет собой наружную часть, расположенную с дорсальной стороны.

[0022]

(Действие и результат)

В этом случае развертываемая часть сложенной части закрывает выпуклость ягодиц. Данный эффект особенно заметен в изобретении в соответствии с пунктом 6 формулы изобретения.

[0023]

<Изобретение по пункту 9 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с пунктом 8 формулы изобретения, в котором число сгибов в сложенной части представляет собой четное число.

[0024]

(Действие и результат)

В этом случае развертываемая часть сложенной части является более широкой для закрытия ягодиц в более широкой зоне. Эффект особенно заметен в изобретении в соответствии с пунктом 6 формулы изобретения.

[0025]

<Изобретение по пункту 10 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с любым из пунктов 1-8 формулы изобретения, в котором данная, по меньшей мере, одна из наружных частей представляет собой наружную часть, расположенную с вентральной стороны, и чисто сгибов в сложенной части представляет собой нечетное число.

[0026]

(Действие и результат)

В этом случае прилегание к паховой области становится хорошим. Эффект особенно заметен в изобретении в соответствии с пунктом 4 формулы изобретения.

[0027]

<Изобретение по пункту 11 формулы изобретения>

Одноразовый подгузник типа трусов в соответствии с любым из пунктов 1-10 формулы изобретения, в котором сложенная часть образована в одной из наружных частей, и сложенная часть продолжается поверх наружной стороны другой наружной части.

[0028]

(Действие и результат)

Данный вариант подходит для случая, в котором угол наклона краев отверстий для ног должен быть большим.

[0029]

<Изобретение по пункту 12 формулы изобретения>

Способ изготовления одноразового подгузника типа трусов, включающий:

этап образования эластичной ленты, на котором образуют эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, и на котором удлиненные упругие и эластичные элементы прикрепляют в растянутом состоянии к лентообразному непрерывному листовому материалу вдоль направления, в котором он является непрерывным;

этап загибания, на котором во время перемещения эластичной ленты, расположенной с вентральной стороны, и эластичной ленты, расположенной с дорсальной стороны, параллельно с интервалом в направлении CD между ними краевую боковую часть, по меньшей мере, одной из эластичных лент, расположенную со стороны, обращенной к другой эластичной ленте, загибают один раз или множество раз зигзагообразно в направлении CD и закрепляют для образования сложенной части;

этап соединения, на котором после этапа загибания часть сложенной части, более близкую к переднему краю, чем сгиб, ближайший к переднему краю, присоединяют к другой эластичной ленте посредством соединительного элемента с заданным интервалом в направлении MD;

этап увеличения ширины, на котором после этапа соединения увеличивают в направлении CD относительное расстояние между эластичной лентой, расположенной с вентральной стороны, и эластичной лентой, расположенной с дорсальной стороны, за счет приложения тянущего усилия к той части сложенной части, которая соединена посредством соединительного элемента, для развертывания сложенной части наполовину или полностью;

этап прикрепления внутреннего элемента, на котором отдельно изготовленный внутренний элемент подают с интервалами в направлении MD и присоединяют переднюю часть внутреннего элемента к эластичной ленте, расположенной с вентральной стороны, и заднюю часть внутреннего элемента к эластичной ленте, расположенной с дорсальной стороны, и прикрепляют развертываемую часть сложенной части в развернутом состоянии к внутреннему элементу для образования внутреннего присоединенного элемента;

этап складывания, на котором внутренний присоединенный элемент складывают вдвое в направлении CD; и

этап соединения боковых частей и отрезки, на котором эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, соединяют в обеих боковых частях каждого отдельного подгузника и отрезают эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, на границах каждого отдельного подгузника для получения каждого отдельного подгузника.

[0030]

(Действие и результат)

В соответствии со способом изготовления можно изготовить одноразовый подгузник типа трусов, описанный в пункте 2 формулы изобретения. Соответственно, могут быть обеспечены такие же предпочтительные эффекты, как эффекты от изобретения, описанного в пункте 2 формулы изобретения. Термин «направление MD» относится к направлению механического перемещения (направлению транспортирования) и термин «направление CD» относится к поперечному направлению, ортогональному к направлению MD.

[0031]

<Изобретение по пункту 13 формулы изобретения>

Способ изготовления одноразового подгузника типа трусов в соответствии с пунктом 12 формулы изобретения, в котором число сгибов представляет собой четное число на этапе загибания.

[0032]

(Действие и результат)

В этом случае часть сложенной части, более близкая к переднему краю, чем сгиб, ближайший к переднему краю, ориентирована по направлению к противоположному эластичному элементу. Соответственно, никакое усилие не будет действовать в направлении отсоединения, когда сложенная часть развернута в соединительном элементе, и, следовательно, соединение является стабильным, и маловероятно возникновение заворота или отсоединения.

[0033]

<Изобретение по пункту 14 формулы изобретения>

Способ изготовления одноразового подгузника типа трусов, включающий:

этап образования эластичной ленты, на котором образуют эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, и на котором удлиненные упругие и эластичные элементы прикрепляют в растянутом состоянии к лентообразному непрерывному листовому материалу вдоль направления, в котором он является непрерывным;

этап прикрепления внутреннего элемента, на котором во время перемещения эластичной ленты, расположенной с вентральной стороны, и эластичной ленты, расположенной с дорсальной стороны, параллельно с интервалом в направлении CD между ними отдельно изготовленный внутренний элемент подают с интервалами в направлении MD и присоединяют переднюю часть внутреннего элемента к эластичной ленте, расположенной с вентральной стороны, и заднюю часть внутреннего элемента к эластичной ленте, расположенной с дорсальной стороны, для образования внутреннего присоединенного элемента;

этап складывания, на котором внутренний присоединенный элемент складывают вдвое в направлении CD; и

этап соединения боковых частей и отрезки, на котором эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, соединяют в обеих боковых частях каждого отдельного подгузника и отрезают эластичную ленту, расположенную с вентральной стороны, и эластичную ленту, расположенную с дорсальной стороны, на границах каждого отдельного подгузника для получения каждого отдельного подгузника,

при этом способ изготовления дополнительно включает после этапа прикрепления внутреннего элемента и перед разрезанием на границах каждого отдельного подгузника этап загибания, на котором часть на стороне отверстия для ноги в, по меньшей мере, одной из эластичных лент загибают один раз или множество раз зигзагообразно в направлении CD и закрепляют для образования сложенной части.

[0034]

(Действие и результат)

В соответствии со способом изготовления можно изготовить одноразовый подгузник типа трусов, обеспечивающий почти такие же предпочтительные эффекты, как эффекты от одноразового подгузника типа трусов, описанного в пункте 1 формулы изобретения, за исключением сварки и закрепления сложенной части. Соответственно, существует возможность обеспечения почти таких же предпочтительных эффектов, как эффекты от изобретения, описанного в пункте 1 формулы изобретения. Термин «направление MD» относится к направлению механического перемещения (направлению транспортирования) и термин «направление CD» относится к поперечному направлению, ортогональному к направлению MD.

[0035]

<Изобретение по пункту 15 формулы изобретения>

Способ изготовления одноразового подгузника типа трусов в соответствии с пунктом 14 формулы изобретения, в котором перед этапом загибания адгезив наносят на предназначенное для закрепления сложенной части место данной, по меньшей мере, одной эластичной ленты для закрепления сложенной части посредством адгезива на этапе загибания.

[0036]

(Действие и результат)

При нанесении адгезива заранее для закрепления сложенной части, как описано выше, сложенная часть может быть закреплена непосредственно во время загибания. Это обеспечивает преимущество, заключающееся в том, что подгузник может быть легко изготовлен при отсутствии необходимости удерживания сложенной части в сложенном состоянии, по сравнению со способом, посредством которого сложенную часть приваривают и закрепляют на этапе соединения боковых частей и отрезки, описанном позднее.

[0037]

<Изобретение по пункту 16 формулы изобретения>

Способ изготовления одноразового подгузника типа трусов в соответствии с пунктом 14 формулы изобретения, в котором перед соединением эластичной ленты, расположенной с вентральной стороны, и эластичной ленты, расположенной с дорсальной стороны, на этапе соединения боковых частей и отрезки выполняют загибание на этапе загибания, и при сохранении сложенного состояния соединение эластичной ленты, расположенной с вентральной стороны, и эластичной ленты, расположенной с дорсальной стороны, и закрепление сложенной части выполняют одновременно посредством процесса сварки.

[0038]

(Действие и результат)

В соответствии со способом изготовления существует возможность изготовления одноразового подгузника типа трусов, описанного в пункте 1 формулы изобретения. Кроме того, в отличие от способа, в котором адгезив наносят заранее для закрепления сложенной части, существует возможность устранить этап приклеивания, упростить производственный процесс, сократить затраты на материалы за счет уменьшения использования адгезива и уменьшить повышение твердости наружного элемента за счет уменьшения использования адгезива.

Предпочтительные эффекты от изобретения

[0039]

Как описано выше, в соответствии с настоящим изобретением существует возможность обеспечения преимуществ, связанных с улучшением прилегания наружного элемента в краевых частях вокруг ног.

Краткое описание чертежей

[0040]

Фиг. 1 представляет собой вид в плане внутренней поверхности одноразового подгузника типа трусов в раскрытом состоянии;

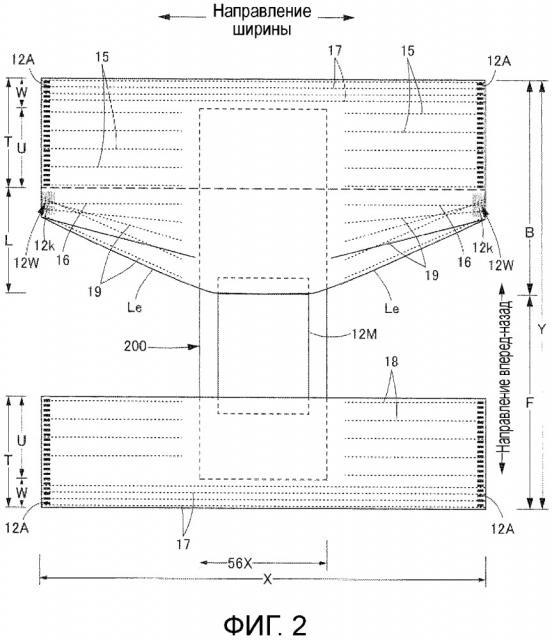

фиг. 2 представляет собой вид в плане наружной поверхности одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 3 представляет собой вид в разрезе, выполненном по линии 3-3 на фиг. 1;

фиг. 4 представляет собой вид в разрезе, выполненном по линии 4-4 на фиг. 1;

фиг. 5 представляет собой вид в разрезе, выполненном по линии 5-5 на фиг. 1;

фиг. 6 представляет собой вид в разрезе основных компонентов одноразового подгузника типа трусов вместе с размерами;

фиг. 7 представляет собой вид спереди одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 8 представляет собой вид сзади одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 9(а) и (b) представляют собой фотографии образцов одноразовых подгузников типа трусов;

фиг. 10(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 7;

фиг. 11(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 7;

фиг. 12(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 7;

фиг. 13 представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-б, и в месте разреза, выполненного по линии 7-7 на фиг. 7;

фиг. 14 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

фиг. 15 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

фиг. 16 представляет собой вид в плане внутренней поверхности одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 17 представляет собой вид в плане наружной поверхности одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 18 представляет собой вид спереди одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 19 представляет собой вид сзади одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 20(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 18;

фиг. 21(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 18;

фиг. 22(а) и (b) представляют собой схематические изображения сечений различных вариантов в месте разреза, выполненного по линии 6-6, и в месте разреза, выполненного по линии 7-7 на фиг. 18;

фиг. 23 представляет собой вид спереди одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 24 представляет собой вид спереди одноразового подгузника типа трусов в раскрытом состоянии;

фиг. 25 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

фиг. 26 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

фиг. 27 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

фиг. 28 представляет собой схематическое изображение в плане, описывающее последовательность изготовления;

Описание вариантов осуществления

[0041]

Один вариант осуществления настоящего изобретения будет описан ниже со ссылкой на сопровождающие чертежи.

[0042]

(Пример одноразового подгузника типа трусов)

Фиг. 1-10(а) иллюстрируют один пример одноразового подгузника типа трусов. В данном одноразовом подгузнике типа трусов оба боковых края расположенного с вентральной стороны, наружного элемента 12F, определяемые в направлении ширины, и оба боковых края расположенного с дорсальной стороны, наружного элемента 12В, определяемые в направлении ширины, соединены вдоль вертикального направления посредством термосварки, ультразвуковой сварки или тому подобного для образования имеющих цилиндрическую форму, наружных элементов 12F и 12В. Кроме того, на наружных элементах 12F и 12В передняя концевая часть внутреннего элемента 200 присоединена посредством термоплавкого адгезива или тому подобного к внутренней поверхности той части наружного элемента 12F, расположенного с вентральной стороны, которая является центральной в направлении ширины, и задняя концевая часть внутреннего элемента 200 присоединена посредством термоплавкого адгезива или тому подобного к внутренней поверхности той части наружного элемента 12В, расположенного с дорсальной стороны, которая является центральной в направлении ширины. Ссылочная позиция 12А обозначает соединенную часть (часть с боковым швом) наружного элемента 12F, расположенного с вентральной стороны, и наружного элемента 12В, расположенного с дорсальной стороны. Кроме того, ссылочная позиция Y обозначает полную длину (длину по вертикали от края отверстия для талии в передней панели F до края отверстия для талии в задней панели В) подгузника в раскрытом состоянии, и ссылочная позиция X обозначает полную ширину подгузника в раскрытом состоянии.

[0043]

Внутренний элемент 200 представляет собой часть, впитывающую и удерживающую выделения, такие как моча, и наружные элементы 12F и 12В представляют собой части, предназначенные для обеспечения опоры для внутреннего элемента 200 на теле носителя. Изображения, показанные точками на чертежах, показывают термоплавкий адгезив для соединения составляющих элементов. Альтернативно, элементы могут быть соединены посредством процесса сварки (термосварки или ультразвуковой сварки). Термоплавкий адгезив может быть нанесен в виде сплошного покрытия, капель, полос, вершин или нанесения покрытия в виде спиралей. Вместо этого или в дополнение к этому для фиксации упругих и эластичных элементов термоплавкий адгезив может быть нанесен на наружную периферийную поверхность упругих и эластичных элементов посредством распылительного устройства с гребенчатой насадкой или средства нанесения Sure-Wrap.

[0044]

Верхнее отверстие наружных элементов 12F и 12В образует отверстие для талии, через которое проходит талия носителя. Части, соответственно окруженные нижними краями наружных элементов 12F и 12В и боковыми краями внутреннего элемента 200 с обеих боковых сторон внутреннего элемента 200 в направлении ширины, образуют отверстия для ног, через которые проходят ноги носителя. При удаленных соответствующих сваренных частях 12А и раскрытых наружных элементах 12F и 12В внутренний элемент 200 имеет часть с более узкой формой, промежуточную в направлении вперед-назад, как проиллюстрировано на фиг. 1 и 2. Внутренний элемент 200 проходит от дорсальной стороны к вентральной стороне, проходя через промежностную часть и закрывая ее. Внутренний элемент 200 представляет собой часть, принимающую и впитывающую выделения и удерживающую жидкость из них, и наружные элементы 12F и 12В представляют собой части, предназначенные для удерживания внутреннего элемента 2 00 на носителе.

[0045]

(Внутренний элемент)

Внутренний элемент 200 может быть образован с любой формой, несмотря на то, что он является прямоугольным в проиллюстрированном варианте. Внутренний элемент 200 представляет собой основную часть с функцией впитывания, которая включает в себя верхний лист 30 на стороне, обращенной к телу носителя, не проницаемый для жидкостей лист 11 и впитывающий элемент 50, расположенный между данными листами, как проиллюстрировано на фиг. 3-5. Ссылочная позиция 40 обозначает межслойный лист (второй лист), предусмотренный между верхним листом 30 и впитывающим элементом 50 для обеспечения быстрого перемещения жидкости, прошедшей через верхний лист 30, во впитывающий элемент 50 и для предотвращения обратного потока. Ссылочная позиция 60 обозначает трехмерные сборки 60, поднимающиеся от обеих сторон внутреннего элемента 200 по направлению к телу носителя для предотвращения вытекания выделений с обеих сторон внутреннего элемента 200.

[0046]

(Верхний лист)

Верхний лист 30 является проницаемым для жидкости и может представлять собой, например, пористый или непористый нетканый материал или пористый пластиковый лист. Отсутствует какое-либо особое ограничение в отношении исходных волокон для нетканого материала. Например, исходные волокна могут представлять собой синтетические волокна на основе олефина, такие как полиэтиленовые и полипропиленовые, полиэфирные или полиамидные, репродуцированные волокна из вискозы, «купры» или тому подобного, натуральные волокна из хлопка или тому подобного и смешанные волокна или многокомпонентные волокна из двух или более из вышеуказанных волокон. Нетканый материал может быть получен посредством любого способа обработки. Способ обработки может представлять собой любой из публично известных способов, например, такой как гидроперепутывание, фильерный способ получения нетканого материала, термоскрепление, аэродинамический способ получения нетканого материала из расплава, иглопробивание, обработка пропусканием воздуха насквозь и точечное скрепление. Для обеспечения гибкости и драпируемости предпочтительны фильерный способ получения нетканого материала и гидроперепутывание. Для обеспечения объемности и мягкости предпочтительны обработка пропусканием воздуха насквозь, точечное скрепление и термоскрепление.

[0047]

Верхний лист 30 может состоять из одного листа или из многослойного листа, полученного скреплением двух или более листов друг с другом. Аналогичным образом, верхний лист 30 может состоять из одного листа или из двух или более листов в направлении в плоскости.

[0048]

В случае выполнения трехмерных сборок 60 предпочтительно, чтобы обе стороны верхнего листа 30 проходили до задней стороны впитывающего элемента 50 между не проницаемым для жидкостей листом 11 и трехмерными сборками 60 и были приклеены к не проницаемому для жидкостей листу 11 и трехмерным сборкам 60 посредством термоплавкого адгезива или тому подобного для предотвращения проникновения жидкости.

[0049]

(Межслойный лист)

Для обеспечения быстрого перемещения жидкости, прошедшей через верхний лист 30, во впитывающий компонент может быть предусмотрен межслойный лист (также называемый «вторым листом») 40, имеющий более высокую скорость пропускания жидкости по сравнению с верхним листом 30. Межслойный лист 40 может обеспечить не только быстрое перемещение жидкости во впитывающий компонент при улучшении характеристики впитывания, обеспечиваемой впитывающим компонентом, но также и предотвращение явления «обратного потока» впитанной жидкости из впитывающего компонента для поддержания верхнего листа 30 в сухом состоянии в любое время. Межслойный лист 40 может быть не предусмотрен.

[0050]

Межслойный лист 40 может быть выполнен, например, из того же материала, что и материал для верхнего листа 30, или из нетканого материала, полученного гидроперепутыванием, нетканого материала фильерного способа производства, нетканого материала со структурой SMS (SMS - слой (S) из нетканого материала фильерного способа производства - слой (М) из нетканого материала, полученного аэродинамическим способом из расплава, слой (S) из нетканого материала фильерного способа производства) или из нетканого материала из целлюлозных волокон, или из листа из смеси целлюлозных и вискозных волокон, нетканого материала, полученного точечным скреплением, или из крепированной бумаги. В частности, нетканый материал, полученный способом с пропусканием воздуха насквозь, является предпочтительным вследствие его объемности. В нетканом материале, полученном способом с пропусканием воздуха насквозь, предпочтительно используются многокомпонентные волокна со структурой с ядром и оболочкой. Приемлемой смолой для ядра является полипропилен (ПП), но предпочтителен сложный полиэфир (ПЭТ) с высокой жесткостью. Поверхностная плотность волокон предпочтительно составляет 20-80 г/м², более предпочтительно - 25-60 г/м². Тонина исходных волокон для нетканого материала предпочтительно составляет 2,2-10 дтекс. Для увеличения объемности нетканого материала все или некоторые многокомпонентные волокна из исходных волокон предпочтительно представляют собой волокна с эксцентрической структурой с ядрами, расположенными не в центре, полые волокна или полые волокна с эксцентрической структурой.

[0051]

Межслойный лист 40 в проиллюстрированном варианте сцентрирован на впитывающем компоненте 56 и является более узким, чем впитывающий компонент 56, в направлении ширины. Альтернативно, межслойный лист 40 может быть предусмотрен на всей ширине впитывающего компонента 56. Межслойный лист 40 может иметь такую же длину, как впитывающий компонент 56, или может быть более коротким, чем впитывающий компонент 56, и находиться в пределах центральной зоны для приема жидкости.

[0052]

(Не проницаемый для жидкостей лист)

Отсутствует какое-либо особое ограничение в отношении материала для листа 11, не проницаемого для жидкостей. Например, не проницаемый для жидкостей лист 11 может представлять собой пластиковую пленку, выполненную из смолы на основе олефинов, таких как полиэтилен и полипропилен, многослойный нетканый материал с пластиковой пленкой на поверхности нетканого материала, многослойный лист, в котором нетканый материал и тому подобное наложены на пластиковую пленку. Не проницаемый для жидкостей лист 11 предпочтительно выполнен из не проницаемого для жидкостей и влагопроницаемого материала, который использовался в последние годы с положительными результатами с точки зрения предотвращения затхлости. В качестве широко используемой влагопроницаемой пластиковой пленки имеется м
