Реферат



Всесоиз з нж. т

-б"- А Н

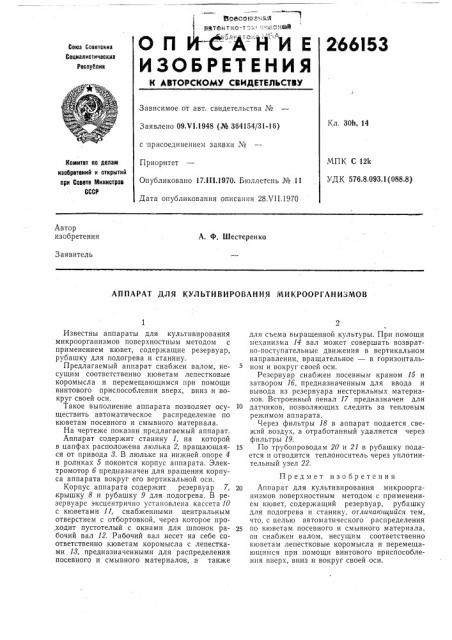

О П И Е

ИЗОБРЕТЕНИЯ

266153

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 09.Ч1.1948 (¹ 364154/31-16) Кл. 30h, 14 с присоединением заявки №

МПК С 121<

УДК 576,8.093,1(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Приор итет

Опубликовано 7.111.1970. Бюллетень № 11

Дата опубликования описания 28.VI I.1970

Автор изобретения

А. Ф, Шестеренко

Заявитель

АППАРАТ ДЛЯ КУЛЬТИВИРОВАНИЯ МИКРООРГАНИЗМОВ

Известны аппараты для культивирования микроорганизмов поверхностным методом с применением кювет, содержащие резервуар, рубашку для подогрева и станину.

Предлагаемый аппарат снабжен валом, несущим соответственно кюветам лепестковые коромысла и перемещающимся при помощи винтового приспособления вверх, вниз и вокруг своей оси.

Такое выполнение аппарата позволяет осуществить автоматическое распределение по кюветам посевного и смывного материала.

На чертеже показан предлагаемый аппарат.

Аппарат содержит станину I, на которой в цапфах расположена люлька 2, вращающаяся от привода 8. В люльке на нижней. опоре 4 и роликах 5 покоится корпус аппарата. Электромотор б предназначен для вращения корпуса аппарата вокруг его вертикальной оси.

Корпус аппарата содержит резервуар 7, крышку 8 и рубашку 9 для подогрева. В резервуаре эксцентрично установлена кассета 10 с кюветами 11, снабженными центральным отверстием с отбортовкой, через которое проходит пустотелый с окнами для шпонок рабочий вал 12. Рабочий вал несет на себе соответственно кюветам коромысла с лепестками И, предназначенными для распределения посевного и смывного материалов, а также

2 для съема выращенной культуры. При помощи механизма 14 вал может совершать возвратно-поступательные движения в вертикальном направлении, вращательное — в горизонтальном и вокруг своей оси.

Резервуар снабжен посевным краном 15 и затвором 1б, предназначенным для ввода и вывода из резервуара нестерильных материалов. Встроенный пенал 17 предназначен для

1О датчиков, позволяющих следить за тепловым режимом аппарата.

Через фильтры 18 в аппарат подается свежий воздух, а отработанный удаляется через фильтры 19.

15 По трубопроводам 20 и 21 в рубашку подается и отводится теплоноситель через уплотнительный узел 22.

Предмет изобретения

2О Аппарат для культивирования микроорганизмов поверхностным методом с применением кювет, содержащий резервуар, рубашку для подогрева и станину, отличающийся тем, что, с целью автоматического распределения

25 по кюветам посевного и смывного материала, он снабжен валом, несущим соответственно кюветам лепестковые коромысла и перемещающимся при помощи винтового приспособления вверх, вниз и вокруг своей оси.
