Эластичный композиционный материал и впитывающее изделие, содержащее его

Эластичный композиционный материал и впитывающее изделие, содержащее его

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к эластичным композиционным материалам и впитывающим изделиям, содержащим эластичные композиционные материалы.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Эластичные материалы используются в ряде изделий в целях прилегания и обеспечения особых функциональных преимуществ. Например, в некоторых впитывающих изделиях, таких как подгузники и трусы, используются эластичные материалы для лучшего прилегания для носящего вокруг ног и талии. Во впитывающих изделиях эластичные материалы также используются для обеспечения герметизации выделений, например, в герметичных отворотах для ног. В других типах изделий, таких как одежда, комбинезоны, спецодежда, спортивная одежда, хирургические халаты и т. д., также может использоваться эластичный материал для достижения надлежащего прилегания и/или функционирования.

Однако эластичные материалы также могут служить как потенциальный источник раздражения для кожи носящего. Принимая во внимание, что такое раздражение может быть снижено посредством более толстых и более мягких лицевых материалов поверх эластичных материалов, покрытие эластичных материалов, таким образом, может быть дорогостоящим. Дополнительно, конструкция некоторых эластичных композиционных материалов обеспечивает лицевые материалы с ограниченным рельефом или микрорельефом, который может оставаться незамеченным пользователем и/или носящим. При минимальных изменениях в рельефе данные эластичные композиционные материалы не обеспечивают зрительное восприятие мягкости для пользователя и/или носящего или, в контексте некоторых впитывающих изделий, для лица, осуществляющего уход.

Таким образом, существует потребность в улучшении эластичных композиционных материалов для обеспечения повышенной мягкости, а также восприятия повышенной мягкости. Существует потребность в улучшении впитывающих изделий, содержащих эластичные композиционные материалы для обеспечения повышенной мягкости, а также восприятия повышенной мягкости.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В одном варианте осуществления, эластичный композиционный материал может иметь продольную ось эластичного композиционного материала и поперечную ось эластичного композиционного материала. Эластичный композиционный материал может иметь первый продольный край и второй продольный край. Каждый из первого продольного края и второго продольного края может проходить в направлении, по существу параллельном продольной оси эластичного композиционного материала. Эластичный композиционный материал может дополнительно содержать первый слой, образованный по меньшей мере одним лицевым материалом. Эластичный композиционный материал может также содержать второй слой, образованный по меньшей мере одним лицевым материалом. Эластичный композиционный материал может дополнительно содержать третий слой, образованный по меньшей мере одним эластичным материалом. Третий слой может быть соединен со вторым слоем, когда по меньшей мере один эластичный материал находится в растянутом состоянии, и первый слой может быть соединен со вторым слоем рядом с первым продольным краем и вторым продольным краем, но может быть независимым от второго слоя между ними, таким образом, когда эластичный композиционный материал находится в стянутом состоянии, первый слой образовывает сборки в направлении, параллельном продольной оси эластичного композиционного материала.

В другом варианте осуществления впитывающее изделие может содержать переднюю область талии, заднюю область талии и область промежности. Впитывающее изделие может дополнительно иметь продольную ось изделия и поперечную ось изделия. Впитывающее изделие может содержать основу, содержащую впитывающую основу. Основа может содержать лицевую по отношению к телу поверхность. Впитывающее изделие может дополнительно содержать эластичный композиционный материал. Эластичный композиционный материал может иметь продольную ось эластичного композиционного материала и поперечную ось эластичного композиционного материала, а также первый продольный край и второй продольный край. Каждый из первого продольного края и второго продольного края может проходить в направлении, по существу параллельном продольной оси эластичного композиционного материала. Эластичный композиционный материал может дополнительно содержать первый слой, образованный по меньшей мере одним лицевым материалом. Эластичный композиционный материал может дополнительно содержать второй слой, образованный по меньшей мере одним лицевым материалом. Кроме того, эластичный композиционный материал может содержать третий слой, образованный по меньшей мере одним эластичным материалом. Третий слой может быть соединен со вторым слоем, когда по меньшей мере один эластичный материал находится в растянутом состоянии. Первый слой может быть соединен со вторым слоем рядом с первым продольным краем и вторым продольным краем, но может быть независимым от второго слоя между ними, таким образом, когда эластичный композиционный материал находится в стянутом состоянии, первый слой образовывает сборки в направлении, параллельном продольной оси.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Полное и достаточное описание настоящего изобретения, предназначенное для специалиста средней квалификации в данной области, изложено ниже, в частности, в остальной части описания, в которой предусмотрены ссылки на соответствующие чертежи, на которых:

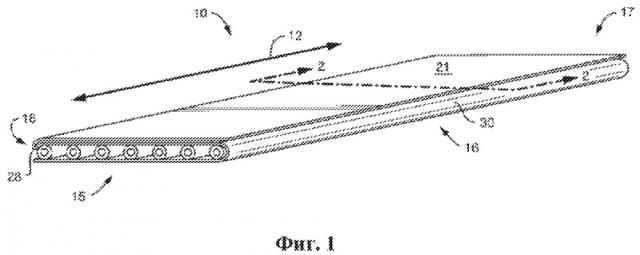

на фиг. 1 показан вид сверху и сбоку в перспективе приведенного в качестве примера варианта осуществления эластичного композиционного материала, при этом эластичный композиционный материал находится в растянутой конфигурации.

На фиг. 2 представлен вид в разрезе, взятый по линии 2–2 на фиг. 1.

На фиг. 3 показан вид сверху и сбоку в перспективе эластичного композиционного материала по фиг. 1, при этом эластичный композиционный материал находится в стянутой конфигурации.

На фиг. 4 представлен вид в разрезе, взятый по линии 4–4 на фиг. 3.

На фиг. 5A представлен вид в разрезе, аналогичный виду на фиг. 4, но альтернативного варианта осуществления эластичного композиционного материала в стянутой конфигурации.

На фиг. 5B представлен вид в разрезе, аналогичный виду на фиг. 4, но другого альтернативного варианта осуществления эластичного композиционного материала в стянутой конфигурации.

На фиг. 6 представлен вид в разрезе, аналогичный виду на фиг. 4, но еще одного другого альтернативного варианта осуществления эластичного композиционного материала в стянутой конфигурации.

На фиг. 7 представлен вид сбоку в перспективе приведенного в качестве примера варианта осуществления впитывающего изделия, такого как подгузник, в застегнутом состоянии.

На фиг. 8 представлен вид сверху впитывающего изделия, показанного на фиг. 7, в растянутом, горизонтально уложенном и расстегнутом состоянии.

На фиг. 9A представлен вид в разрезе, взятый по линии 9-9 на фиг. 8, показывающий приведенный в качестве примера вариант осуществления герметичного отворота, содержащего эластичный композиционный материал.

На фиг. 9B представлен вид в разрезе, взятый по линии 9-9 на фиг. 8, аналогичный виду на фиг. 9A, но при этом впитывающее изделие находится в ослабленной конфигурации, таким образом, герметичный отворот проходит от основы.

На фиг. 10A представлен вид в разрезе, взятый по линии 10-10 на фиг. 8, показывающий приведенный в качестве примера вариант осуществления герметизирующего элемента для талии, содержащего эластичный композиционный материал.

На фиг. 10B представлен вид в разрезе, взятый по линии 10-10 на фиг. 8, но альтернативного варианта осуществления герметизирующего элемента для талии.

На фиг. 11 представлен вид спереди в перспективе альтернативного варианта осуществления впитывающего изделия, такого как трусы.

На фиг. 12 представлен вид сверху впитывающего изделия, показанного на фиг. 11, в растянутом и горизонтально уложенном состоянии.

На фиг. 13 показан вид спереди и сбоку другого приведенного в качестве примера варианта осуществления впитывающего изделия, например трусов, имеющего боковые панели, содержащие эластичный композиционный материал.

Повторное использование ссылочных позиций в настоящем описании и в графических материалах направлено на представление одинаковых или аналогичных признаков или элементов настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Согласно одному варианту осуществления настоящее изобретение в целом направлено на эластичный композиционный материал 10, 110, 210, 310 и впитывающее изделие 50, 150, 250, которое содержит по меньшей мере один эластичный композиционный материал 10, 110, 210, 310. Эластичный композиционный материал 10, 110, 210, 310 может обеспечить преимущества в виде дополнительной мягкости, а также зрительного восприятия мягкости. Среди других потенциальных применений, впитывающее изделие 50, 150 может содержать эластичный композиционный материал 10, 110, 210, 310, который образовывает герметизирующий элемент 84 для талии, и/или герметичный отворот 80, 82 для ног, и/или боковую панель 95a, 95b, 96a, 96b. Как указано в данном документе, эластичный композиционный материал 10, 110, 210, 310 не ограничен применением во впитывающих изделиях и может быть применен в ряде других изделий. Каждый пример приведен в форме пояснения и не предполагает ограничение. Например, признаки, показанные или описанные как часть одного варианта осуществления или фигуры, могут быть использованы в другом варианте осуществления или на фигуре для получения еще одного варианта осуществления. Предполагается, что настоящее изобретение включает такие модификации и изменения.

При представлении элементов настоящего изобретения или его предпочтительного варианта (вариантов) осуществления употребление терминов в единственном или множественном числе, а также в сопровождении определения «указанный» предусматривает, что существует один или несколько элементов. Термины «содержащий», «включающий» и «имеющий» имеют включающий смысл и означают, что могут существовать дополнительные элементы, отличные от перечисленных. Без отклонения от сути и объема настоящего изобретения может быть предложено много его модификаций и вариантов. Следовательно, примерные варианты осуществления, описанные выше, не следует применять для ограничения объема настоящего изобретения.

Определения

Термин «впитывающее изделие» в настоящем документе относится к изделию, которое может быть размещено вплотную к телу или вблизи него (т. е. в соприкосновении с телом) носящего для впитывания и удержания различных жидких, твердых и полужидких выделений, выделяемых организмом. Такие описываемые в настоящем документе впитывающие изделия следует выбрасывать после ограниченного периода применения вместо стирки или другого способа восстановления для повторного применения. Необходимо понимать, что настоящее описание применимо к различным одноразовым впитывающим изделиям, включая, но без ограничения, подгузники, трусы-подгузники, трусы для приучения к горшку, трусы для подростков, плавки, гигиенические изделия для женщин, включая без ограничения прокладки или трусы при менструации, изделия для страдающих недержанием, предметы медицинской одежды, хирургические прокладки и бандажи, другие предметы личной гигиены или предметы одежды медико-санитарного назначения и т. п., без отступления от объема настоящего изобретения.

Термин «поглощающий слой» в настоящем документе относится к слою, способному принимать и временно удерживать жидкие выделения организма для замедления и рассеивания выброса или излияния жидких выделений организма и последующего высвобождения жидких выделений организма из него в другой слой или слои впитывающего изделия.

Термин «связанный» или «соединенный» в настоящем документе относится к сочленению, склеиванию, соединению, скреплению или т. п. двух элементов. Два элемента будут считаться связанными или соединенными вместе, если они сочленены, склеены, соединены, скреплены или т. п. непосредственно друг с другом или опосредованно друг с другом, например, если каждый непосредственно связан с промежуточными элементами. Связывание или соединение одного элемента с другим может происходить посредством непрерывных или прерывистых связей.

Термин «кардочесанное полотно» в настоящем документе относится к полотну, содержащему натуральные или синтетические волокна со штапельной длиной, как правило, имеющие значения длины волокон менее чем приблизительно 100 мм. Связки штапельных волокон можно подвергать процессу рыхления для разделения волокон, которые затем отправляют на процесс кардочесания, с помощью которого разделяют и объединяют волокна для выравнивания их в направлении обработки, после чего волокна осаждают на движущуюся сетку для дополнительной обработки. Такие полотна обычно подвергают какому-либо процессу связывания, такому как термосварка с помощью тепла и/или давления. В дополнение или вместо этого волокна можно подвергнуть процессам склеивания для связывания волокон друг с другом, например, путем применения видов порошкового клея. Кардочесанное полотно можно подвергнуть струйному скреплению, такому как водоструйное скрепление, для дополнительного сплетения волокон и, таким образом, повышения целостности кардочесанного полотна. Кардочесанные полотна, благодаря выравниванию волокон в направлении обработки, после связывания, как правило, будут иметь прочность в направлении обработки, превышающую прочность в поперечном направлении.

Применяемый в настоящем документе термин «пленка» относится к термопластичной пленке, изготовленной с применением способа экструзии и/или формования, такого как способ экструзии пленки через щелевую головку или экструзии пленки с раздувом. Термин включает пленки с отверстиями, пленки, разрезанные на узкие ленточки, и другие пористые пленки, которые представляют собой пленки для переноса текучих сред, а также пленки, которые не переносят текучие среды, такие как, но без ограничения, барьерные пленки, наполненные пленки, воздухопроницаемые пленки и ориентированные пленки.

Термин «г/м²» в настоящем документе относится к граммам на квадратный метр.

Термин «гидрофильный» в настоящем документе относится к волокнам или поверхностям волокон, которые смачиваются водными жидкостями при контакте с волокнами. Степень смачивания материалов, в свою очередь, можно описать с точки зрения краевых углов и значений поверхностного натяжения рассматриваемых жидкостей и материалов. Оборудование и методики, подходящие для измерения смачиваемости конкретных волокнистых материалов или смесей волокнистых материалов, могут быть представлены системой для анализа сил поверхностного натяжения Cahn SFA-222 или по существу эквивалентной системой. При измерении с помощью данной системы волокна с краевыми углами менее 90 градусов обозначают как «смачиваемые» или гидрофильные, а волокна с краевыми углами, превышающими 90 градусов, обозначают как «несмачиваемые» или гидрофобные.

Термин «непроницаемый для жидкости» в настоящем документе относится к слою или многослойному слоистому материалу, в котором жидкие выделения организма, такие как моча, не будут проходить через слой или слоистый материал при обычных условиях применения в направлении, в целом перпендикулярном плоскости слоя или слоистого материала в точке контакта с жидкостью.

Термин «проницаемый для жидкости» в настоящем документе относится к любому материалу, который не является непроницаемым для жидкости.

Термин «мелтблаун» в настоящем документе относится к волокнам, образованным посредством экструзии расплавленного термопластичного материала через множество мелких, обычно круглых, капилляров головки в виде расплавленных нитей или элементарных нитей в сходящихся высокоскоростных нагретых потоках газа (например, воздуха), которые способствуют уменьшению диаметра элементарных нитей из расплавленного термопластичного материала, который может характеризоваться диаметром микроволокна. После этого волокна мелтблаун переносятся высокоскоростным потоком газа и осаждаются на принимающую поверхность с образованием полотна из распределенных случайным образом волокон мелтблаун. Такой способ раскрыт, например, в патенте США № 3849241, выданном Butin и соавт., который включен в настоящий документ с помощью ссылки. Волокна мелтблаун являются микроволокнами, которые могут быть непрерывными или дискретными, обычно имеют толщину нити меньше чем приблизительно 0,6 денье, а также могут быть клейкими и самосвязывающимися при осаждении на принимающую поверхность.

Термин «нетканый» в настоящем документе относится к материалам и полотнам из материала, которые образованы без помощи процесса ткачества или вязания ткани. Материалы и полотна из материалов могут иметь структуру отдельных волокон, элементарных нитей или нитей (совместно называемых «волокнами»), которые могут быть переслаивающимися, но не распознаваемым способом, как в случае трикотажной ткани. Нетканые материалы или полотна можно образовать с помощью многих способов, таких как, но без ограничения, способы создания мелтблаун, способы создания спанбонд, способы создания кардочесанного полотна и т. д.

Термин «податливый» в настоящем документе относится к материалам, которые деформируются и которые будут легко приходить в соответствие с общей формой и контурами тела носящего.

Термин «спанбонд» в настоящем документе относится к волокнам малого диаметра, которые образуют путем экструзии расплавленного термопластичного материала в виде элементарных нитей из множества мелких капилляров экструдера для производства искусственного волокна с круглой или другой конфигурацией, при этом диаметр экструдированных элементарных нитей затем легко уменьшают с помощью традиционного способа, такого как, например, эжекторное вытягивание, и способов, которые описаны в патенте США № 4340563, Appel и соавт., в патенте США № 3692618, Dorschner и соавт., в патенте США № 3802817, Matsuki и соавт., в патенте США № 3338992 и № 3341394, Kinney, в патенте США № 3502763, Hartmann, в патенте США № 3502538, Peterson, и в патенте США № 3542615, Dobo и соавт., каждый из которых включен в настоящий документ во всей своей полноте посредством ссылки. Волокна спанбонд обычно являются непрерывными и зачастую имеют средние значения толщины нити в денье, превышающие приблизительно 0,3, и согласно одному варианту осуществления от приблизительно 0,6, 5 и 10 до приблизительно 15, 20 и 40. Волокна спанбонд обычно не являются клейкими при их осаждении на принимающую поверхность.

Термин «супервпитывающий» в настоящем документе относится к набухающему в воде, нерастворимому в воде органическому или неорганическому материалу, способному при наиболее благоприятных условиях впитывать по меньшей мере приблизительно в 15 раз больше своего веса, и согласно одному варианту осуществления по меньшей мере приблизительно в 30 раз больше своего веса, в водном растворе, содержащем 0,9 весового процента хлорида натрия. Супервпитывающими материалами могут быть натуральные, синтетические и модифицированные натуральные полимеры и материалы. Кроме того, супервпитывающими материалами могут быть неорганические материалы, такие как силикагели, или органические соединения, такие как сшитые полимеры.

Термин «термопластичный» в настоящем документе относится к материалу, который размягчается, и которому можно придать форму под воздействием тепла, и который практически возвращается в неразмягченное состояние при охлаждении.

Термин «пользователь» или «лицо, осуществляющее уход» в настоящем документе относится к тому, кто надевает впитывающее изделие, такое как, но без ограничения, подгузник, трусы-подгузник, трусы для приучения к горшку, трусы для подростков, изделие для страдающих недержанием, или другое впитывающее изделие на носящего одно из этих впитывающих изделий. Пользователь и носящий могут быть одним и тем же лицом.

Эластичный композиционный материал:

Эластичный композиционный материал 10 показан со ссылкой на фиг. 1–4. Эластичный композиционный материал 10 может иметь продольную ось 12 эластичного композиционного материала (как обозначено на фиг. 1) и поперечную ось 14 эластичного композиционного материала (как обозначено на фиг. 2). Эластичный композиционный материал 10 может иметь первый продольный край 16 и второй продольный край 18. Каждый из первого продольного края 16 и второго продольного края 18 может проходить в направлении, параллельном продольной оси 12 эластичного композиционного материала. Ширина 19 эластичного композиционного материала 10 может быть определена между первым продольным краем 16 и вторым продольным краем 18, когда эластичный композиционный материал находится в растянутом состоянии, как показано на фиг. 2. Эластичный композиционный материал 10 может иметь первый конец 15 и второй конец 17, как обозначено на фиг. 1 и 4.

В варианте осуществления, показанном на фиг. 1–4, эластичный композиционный материал 10 может содержать первый слой 20, второй слой 22, третий слой 24 и четвертый слой 26. Первый слой 20 может быть образован по меньшей мере одним лицевым материалом. Первый слой 20 может обеспечивать наружную поверхность 21 для эластичного композиционного материала 10. Второй слой 22 может быть образован по меньшей мере одним лицевым материалом, и четвертый слой 26 может быть образован по меньшей мере одним лицевым материалом. В некоторых вариантах осуществления все из первого слоя 20, второго слоя 22 и четвертого слоя 26 могут быть образованы одним и тем же лицевым материалом. В некоторых вариантах осуществления, таких, как показанные на фиг. 1–4, эластичный композиционный материал 10 может быть выполнен таким образом, что первый слой 20 непосредственно соединен со вторым слоем 22 по второму продольному краю 18 посредством сгиба 28. Второй слой 22 может быть непосредственно соединен с четвертым слоем 26 по первому продольному краю 16 посредством сгиба 30. Первый слой 20 может быть соединен со вторым слоем 22 по первому продольному краю 16 с помощью клея 29 (как показано на фиг. 2 и 4). Клей 29 может быть нанесен на первый слой 20 и/или второй слой 22. Первый слой 20 соединен со вторым слоем 22 по первому продольному краю 16 в направлении продольной оси 12 эластичного композиционного материала. В предпочтительных вариантах осуществления, первый слой 20 соединен со вторым слоем 22 по первому продольному краю 16 в направлении продольной оси 12 эластичного композиционного материала непрерывным образом от первого конца 15 до второго конца 17 посредством клея 29, однако, предполагается, что первый слой 20 может быть соединен со вторым слоем 22 по первому продольному краю 16 в направлении продольной оси 12 эластичного композиционного материала прерывистым образом.

Третий слой 24 эластичного композиционного материала 10 может быть образован по меньшей мере одним эластичным материалом 32. Например, эластичный композиционный материал 10, показанный на фиг. 1–4 содержит семь эластичных материалов 32 (в целях ясности на фиг. 2 и 4 обозначен только один), таких как эластичные полосы, которые образовывают третий слой 24. Конечно, предполагается, что третий слой 24 может быть образован другим количеством эластичных материалов 32, отличным от семи, и при этом будет оставаться в пределах сущности данного изобретения. Третий слой 24 может быть расположен между вторым слоем 22 и четвертым слоем 26. Третий слой 24 может быть соединен со вторым слоем 22 и четвертым слоем 26 посредством клея 32 (в целях ясности только один клей 32 обозначен на фиг. 2 и 4).

Следует принимать во внимание, что, несмотря на то, что клей 29 применяется для соединения первого слоя 20 со вторым слоем 22 по первому продольному краю 16 и клей 32 применяется для соединения эластичного материала 32 третьего слоя 24 со вторым слоем 22 и четвертым слоем 26 в эластичном композиционном материале 10, показанном на фиг. 1–4, предполагается, что любой другой подходящий способ связывания, включая, но не ограничиваясь, соединение прессованием, соединение под действием ультразвука, соединение плавлением, сшивание или любые их комбинации, может быть применен и будет оставаться в пределах сущности данного изобретения.

Третий слой 24 может быть соединен со вторым слоем 22, когда эластичный материал 32 находится в растянутом состоянии, которое показано на фиг. 1 и 2. Посредством соединения третьего слоя 24 со вторым слоем 22, когда эластичный материал 32 находится в растянутом состоянии, свойства эластичности третьего слоя 24 могут передаваться остальному эластичному композиционному материалу 10. Как наилучшим образом показано на фиг. 2 и 4, первый слой 20 является независимым от второго слоя 22 между первым продольным краем 16 и вторым продольным краем 18. Несмотря на то, что клей 29, соединяющий первый слой 20 со вторым слоем 22 по первому продольному краю 16, имеет некоторую поперечную ширину в направлении поперечной оси 14 эластичного композиционного материала, первый слой 20 в контексте данного документа является независимым от второго слоя 22 между первым продольным краем 16 и вторым продольным краем 18, если более чем 70% ширины 19 эластичного композиционного материала 10 выполнено таким образом, что первый слой 20 непрерывно не соединен со вторым слоем 22. В предпочтительных вариантах осуществления более чем приблизительно 80% ширины 19 эластичного композиционного материала 10 выполнено таким образом, что первый слой 20 непрерывно не соединен со вторым слоем 22. В других дополнительных предпочтительных вариантах осуществления более чем приблизительно 90% ширины 19 эластичного композиционного материала 10 выполнено таким образом, что первый слой 20 непрерывно не соединен со вторым слоем 22. Благодаря независимости первого слоя 20 относительно второго слоя 22 между первым продольным боковым краем 16 и вторым продольным боковым краем 18, первый слой 20 может образовывать сборки 36 в направлении, параллельном продольной оси эластичного композиционного материала 12, когда эластичный композиционный материал 10 находится в стянутом состоянии, так, как показано на фиг. 3 и 4.

Как показано на фиг. 3, сборки 36, образованные в первом слое 20, могут быть больше по высоте и могут быть расположены на большем расстоянии, по сравнению со сборками 38 в четвертом слое 26 (в целях ясности только три сборки 38 обозначены на фиг. 3). Сборки 36 в первом слое 20 могут обеспечивать воздушные прослойки 40, которые обеспечивают преимущество смягчения, и мягкости для эластичного композиционного материала 10. Дополнительно, сборки 36 обеспечивают преимущество первого слоя 20, заключающееся в возможности перемещения относительно второго слоя 22, таким образом, обеспечивая меньшее трение, если эластичный композиционный материал 10 выполнен в виде изделия, таким образом, первый слой 20 может контактировать с поверхностью, такой как кожа носящего. Трехмерная природа сборки 36 может также обеспечивать зрительное восприятие мягкости, обеспечивая дополнительное преимущество для эластичного композиционного материала 10. Еще одним другим преимуществом сборки 36 в первом слое 20 эластичного композиционного материала 10 является увеличение непрозрачности, благодаря воздушным прослойкам 40 и увеличенной толщине эластичного композиционного материала 10, обеспечивающей большую дифракцию света.

На фиг. 5A–6 показаны альтернативные варианты эластичных композиционных материалов 110, 210, 310, показанные на виде в сечении в стянутой конфигурации, аналогично эластичному композиционному материалу 10, показанному на фиг. 4. Эластичные композиционные материалы 110, 210, 310 на фиг. 5A–6 могут иметь много сходств с эластичным композиционным материалом 10, описанным выше и показанным на фиг. 1–4, таким образом, если не указано иное, расположенное выше описание для эластичного композиционного материала 10 применяется для описания эластичных композиционных материалов 110, 210, 310 ниже.

Эластичный композиционный материал 110, показанный на фиг. 5A, содержит первый слой 120, второй слой 122 и третий слой 124. В отличие от эластичного композиционного материала 10, описанного выше, третий слой 124 в эластичном композиционном материале 110 не расположен между вторым слоем 122 и четвертым слоем. В некоторых вариантах осуществления третий слой 124 может содержать эластичный материал 132. В варианте осуществления, показанном на фиг. 5A, эластичный материал 132 может представлять собой эластичную пленку. Эластичная пленка третьего слоя 124 может проходить от по существу первого продольного края 116 ко второму продольному краю 118. Третий слой 124 может быть соединен со вторым слоем 122 с помощью клея 134.

Эластичный композиционный материал 210 на фиг. 5B подобен эластичному композиционному материалу 110 на фиг. 5A, таким образом, он может содержать первый слой 220, второй слой 222, третий слой 224, но не содержать четвертый слой, как в случае эластичного композиционного материала 10 на фиг. 1–4. Первый слой 220 может быть соединен со вторым слоем 222 по первому продольному краю 216 с помощью клея 229, как описано выше в отношении эластичного композиционного материала 10 на фиг. 1–4. Первый слой 220 может быть соединен со вторым слоем 222 по второму продольному краю 218 с помощью клея 242. Конфигурация с наличием отдельных лицевых материалов для первого слоя 220 и второго слоя 222 может обеспечить преимущества для эластичного композиционного материала 210. Например, материал, выбранный для содержания первого слоя 220, может быть выбран таким образом, чтобы он имел ряд свойств, которые являются желательными для наружного лицевого слоя, что может не являться необходимым для второго слоя 222. Например, лицевой материал, содержащий первый слой 220, может быть более мягким и более толстым лицевым материалом по сравнению с лицевым материалом второго слоя 222. Это может приводить к обеспечению желаемых преимуществ первого слоя 220, в то же время снижая стоимость второго слоя 222. Конечно же, предполагается, что наличие одного или нескольких слоев, отдельных друг от друга или соединенных вместе, может быть применимым к другим вариантам осуществления эластичных композиционным материалам 10, 110, 310, описанным в данном документе, включительно для слоев, отличных от первого слоя и второго слоя.

На фиг. 6 показан другой альтернативный вариант осуществления эластичного композиционного материала 310. Эластичный композиционный материал 310 может содержать первый слой 320, второй слой 322, третий слой 324 и четвертый слой 326 подобно эластичному композиционному материалу 10, описанному выше и показанному на фиг. 1–4. Эластичный композиционный материал 310 может содержать пятый слой 344. В некоторых вариантах осуществления пятый слой 344 может содержать тот же лицевой материал, что и первый слой 320, второй слой 322 и четвертый слой 326. Пятый слой 344 может быть соединен с четвертым слоем 326 по второму продольному краю 318 эластичного композиционного материала 310. Как показано на фиг. 6, в некоторых вариантах осуществления пятый слой 344 может быть соединен с четвертым слоем 326 по второму продольному краю 318 эластичного композиционного материала 310 с помощью сгиба 346. Как обсуждалось выше в отношении других вариантов осуществления, можно отметить, что пятый слой 344 может быть материалом, отдельным от четвертого слоя 326, и соединенным с четвертым слоем 326 посредством различных типов связывания. Пятый слой 344 может быть независимым от четвертого слоя 346 по первому продольному краю 316 эластичного композиционного материала 310. В некоторых вариантах осуществления пятый слой 344 может быть независимым от четвертого слоя от по существу второго продольного края 318 эластичного композиционного материала 310 до первого продольного края 316 эластичного композиционного материала 310. Такая конфигурация позволяет четвертому слою 326 перемещаться независимо от пятого слоя 344, как будет более подробно описано ниже.

В вариантах осуществления эластичных композиционных материалов 10, 110, 210, 310, описанных выше, могут быть использованы различные материалы. В некоторых вариантах осуществления лицевые материалы, которые могут использоваться для образования первого слоя 20, 120, 220, 320, второго слоя 22, 122, 222, 322, четвертого слоя 26, 326 и пятого слоя 344 могут представлять собой материал спанбонд-мелтблаун-спанбонд («SMS»). В некоторых вариантах осуществления лицевые материалы, которые могут использоваться для образования первого слоя 20, 120, 220, 320, второго слоя 22, 122, 222, 322, четвертого слоя 26, 326 и пятого слоя 344 могут представлять собой материал типа спанбонд. Также предполагается, что лицевой материал может состоять из других материалов, включая, но без ограничения, спанбонд-пленка-спанбонд («SFS»), связанное кардочесанное полотно(«BCW») или любой нетканый материал или тканый материал. В некоторых вариантах осуществления лицевой материал, среди прочего, может представлять собой нейлон, целлюлозные химические волокна, сетчатые материалы и/или пленку. Согласно некоторым вариантам осуществления лицевой материал может состоять из слоистого материала, содержащего более одного из этих приведенных в качестве примера материалов, или других материалов. В некоторых вариантах осуществления лицевой материал, который образовывает один или несколько из первого слоя 20, 120, 220, 320, второго слоя 22, 122, 222, 322, четвертого слоя 26, 326 и пятого слоя 344 может состоять из непроницаемого для жидкости материала. Согласно некоторым вариантам осуществления лицевой материал (лицевые материалы) может состоять из материала, покрытого гидрофобным покрытием. Базовый вес лицевого материала может варьировать, однако согласно предпочтительному варианту осуществления базовый вес может составлять от приблизительно 8 г/м² до приблизительно 120 г/м², без учета эластичных элементов 32 в герметизирующем элементе 84 для талии. Более предпочтительно базовый вес материала, составляющего герметизирующий элемент 84 для талии, может составлять от приблизительно 10 г/м² до приблизительно 40 г/м² и еще более предпочтительно от приблизительно 15 г/м² до приблизительно 25 г/м². Конечно же, предполагается, что в некоторых вариантах осуществления базовый вес лицевого материала может находиться за пределами данных приведенных в качестве примера диапазонов, и при этом будет продолжать находиться в объеме настоящего изобретения.

В качестве эластичного материала 32, 132, 232, 332 в эластичном композиционном материале 10, 110, 210, 310 может быть использован широкий ряд материалов. Подходящие эластичные материалы 32, 132, 232, 332 могут включать листы, полосы или ленты из натурального каучука, синтетического каучука, эластичных пеноматериалов или термопластичных эластомерных материалов (например, пленок), или любых других подходящих материалов, проявляющих свойства эластичности. Эластичные материалы 32, 132, 232, 332 могут быть растянуты и прикреплены ко второму слою 22, 122, 222, 322 и/или четвертому слою 26, 326 при образовании эластичного композиционного материала 10, 110, 210, 310, прикрепленного к собранной подложке, такой как второй слой 22, 122, 222, 322 и/или четвертый слой 26, 326, или прикрепленного к подложке, такой как второй слой 22, 122, 222, 322 и/или четвертый слой 26, 326, а затем эластифицируют или уменьшают, например, с применением тепла, таким образом, упругие силы стягивания передаются подложке.

Эластичные композиционные материалы 10, 110, 210, 310, описанные выше, могут быть использованы для ряда применений. Например, эластичные композиционные материалы 10, 110, 210, 310 могут быть использованы во впитывающих изделиях, одежде, комбинезонах, спецодежде, спортивной одежде, хирургических халатах и т. д. В одежде или спортивной одежде эластичные композиционные материалы 10, 110, 210, 310 могут быть полезны при образовании манжет на рукавах, отверстий для ног или отверстий для шеи на предметах одежды. Больше описания потенциальных применений эластичных композиционных материалов 10, 110, 210, 310 относительно впитывающих изделий приведено ниже.

Впитывающее изделие

Со ссылкой на фиг. 7 и 8 показан не ограничивающий пример впитывающего изделия 50, например, подгузник. Другие варианты осуществления впитывающего изделия могут включать трусы для приучения к горшку, трусы для подростков, предметы одежды для взрослых, страдающих недержа
