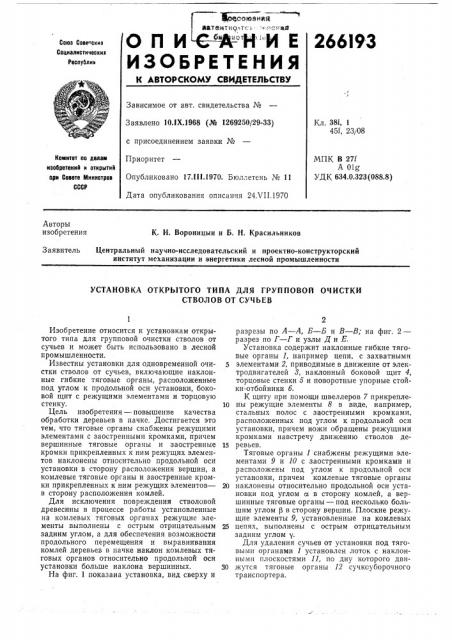

266193
О ll И Q- -- И И Е
Союз Совочкит
Социалистические
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 10ЛХ.1968 (№ 1269250/29-33) с присоединением заявки №
Приоритет
Опубликовано 17Л1!.1970. Бюллетень № 11
Дата опубликования описания 24Х11Л970
Кл. 381, 1
451, 23/08
МПК В 271
А 01 g
УДК 634.0.323 (088.8) Комитет по девам изобретений и открытий ори Совете Министров
СССР
Авторы изобретения
К. И. Вороницын и Б, Н. Красильников
Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности
Заявитель
УСТАНОВКА ОТКРЫТОГО ТИПА ДЛЯ ГРУППОВОЙ ОЧИСТКИ
СТВОЛОВ ОТ СУЧЬЕВ
Изобретение относится к установкам открытого типа для групповой очистки стволов от сучьев и может быть использовано в лесной промышленности.
Известны установки для одновременной очистки стволов от сучьев, включающие наклонные гибкие тяговые органы, расположенные под углом к продольной оси установки, боковой щит с режущими элементами и торцовую стенку.
Цель изобретения — повышение качества обработки деревьев в пачке. Достигается это тем, что тяговые органы снабжены режущими элементами с заостренными кромками, причем вершинные тяговые органы и заостренные кромки прикрепленных к ним режущих элементов наклонены относительно продольной оси установки в сторону расположения вершин, а комлевые тяговые органы и заостренные кромки прикрепленных к ним режущих элементов— в сторону расположения комлей.
Для исключения повреждения стволовой древесины в процессе работы установленные на комлевых тяговых органах режущие элементы выполнены с острым отрицательным задним углом, а для обеспечения возможности продольного перемещения и выравнивания комлей деревьев в пачке наклон комлевых тяговых органов относительно продольной оси установки больше наклона вершинных.
На фиг. 1 показана установка, вид сверху и разрезы по А — А, Б — Б и  — В; на фиг. 2— разрез по à — Г и узлы Д и Е.
Установка содержит наклонные гибкие тяговые органы 1, например цепи, с захватными
5 элементами 2, приводимые в движение от электродвигателей 8, наклонный боковой щит 4, торцовые стенки 5 и поворотные упорные стойки-отбойники 6.
К щиту при помощи швеллеров 7 прикрепле10 ны режущие элементы 8 в виде, например, стальных полос с заостренными кромками, расположенных под углом к продольной оси установки, причем ножи обращены режущими кромками навстречу движению стволов де15 ревьев.
Тяговые органы 1 снабжены режущими элементами 9 и 10 с заостренными кромками и расположены под углом к продольной оси установки, причем комлевые тяговые органы
20 наклонены относительно продольной оси установки под углом а в сторону комлей, а вершинные тяговые органы — под несколько большим углом Р в сторону вершин. Плоские режущие элементы 9, установленные на комлевых
25 цепях, выполнены с острым отрицательным задним углом у.
Для удаления сучьев от установки под тяговыми органами 1 установлен лоток с наклонными плоскостями 11, по дну которого дви30 жутся тяговые органы 12 сучкоуборочного транспортера.
266193
Работает установка следующим образом.
Пачка деревьев загружается в бункер, образованный тяговыми органами и боковым щитом, причем комли деревьев укладываются на некотором расстоянии от торцовой стенки. При пуске установки в работу деревья поднимаются вверх до отбойников, ограничивающих их дальнейший подьем, затем за счет собственного веса скатываются вниз к боковому щиту.
При вращении деревьев относительно друг друга и при ударе их о боковой щит сучья обламываются и падают на приводной транспортер, который выносит их за пределы установки. При движении стволов вверх на тяговых органах и при опускании вниз по боковому щиту оставшиеся на стволах пеньки сучьев зачищаются режущими элементами тяговых органов и бокового щита.
По мере обработки пачки деревьев их комли перемещаются к торцовой стенке и выравниваются как за счет большего наклона комлевых цепей относительно продольной оси установки по сравнению с вершинными цепями, так и за счет конусности стволов и большего веса их комлевой части.
Обработанные стволы передаются с установки на последующие технологические операции, а в бункер установки загружается новая пачка деревьев, и процесс повторяется.
Предмет изобр етени я
1. Установка открытого типа для групповой очистки стволов от сучьев, включающая наклонные гибкие тяговые органы, расположенные под углом к продольной оси установки, боковой щит с режущими элементами и торцовую стенку, отличающаяся тем, что, с целью повышения качества обработки деревьев в пач10 ке, тяговые органы снабжены режущими элементами с заостренными кромками, причем вершинные тяговые органы и заостренные кромки прикрепленных к ним режущих элементов наклонены относительно продольной
1 оси установки в сторону расположения вершин, а комлевые тяговые органы и заостренные кромки прикрепленных к ним. режущих элементов — в сторону расположения комлей, 2. Установка по п. 1, отличающаяся тем,что, 2О с целью исключения повреждений стволовой древесины в процессе работы, установленные на комлевых тяговых органах режущие элементы выполнены с острым отрицательным з адни м углом.
25 3. Установка по п. 1, отличающаяся тем,что, с целью обеспечения возможности продольного перемещения и выравнивания комлей деревьев в пачке, наклон комлевых тяговых органов относительно продольной оси установки
Зо больше наклона вершинных, 266193 г-г
У3елД
Узы Е
