Межслойная пленка для многослойного стекла и многослойное стекло

Межслойная пленка для многослойного стекла и многослойное стекло

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение предлагает межслойную пленку для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга, проявляет превосходные свойства деаэрации в процессе изготовления многослойного стекла и может предотвращать возникновение паразитных изображений. Настоящее изобретение также предлагает многослойное стекло, включающее данную межслойную пленку для многослойного стекла.

Уровень техники

Многослойное стекло, которое изготавливают, вставляя между двумя стеклянными листами межслойную пленку для многослойного стекла, в которой содержится термопластический полимер, такой как термопластический поливинилбутираль, и, прикрепляя межслойную пленку к стеклянными листам, широко используется в качестве оконного стекла для автомобилей, самолетов, зданий и т.д.

Межслойную пленку для многослойного стекла может составлять не только единственный полимерный слой, но также многослойный материал, который составляют два или более полимерных слоев. Если два или более полимерных слоев составляют первый полимерный слой и второй полимерный слой, и свойства первого полимерного слоя отличаются от свойств второго полимерного слоя, может быть изготовлена межслойная пленка для многослойного стекла, которая имеет разнообразные эксплуатационные характеристики, которые единственный слой не может легко обеспечивать.

Например, патентный документ 1 описывает межслойную пленку для многослойного стекла, которая имеет трехслойную структуру, состоящую из звукоизолирующего слоя и двух защитных слоев, между которыми находится звукоизолирующий слой. Межслойная пленка для многослойного стекла согласно патентному документу 1 включает звукоизолирующий слой, содержащий поливинилацетальный полимер, который имеет превосходное сродство по отношению к пластификатору, и большое количество пластификатора, и, соответственно, межслойная пленка проявляет превосходные звукоизолирующие свойства. При этом защитные слои предотвращают ухудшение способности адгезии между межслойной пленкой и стеклом вследствие вытекания большого количества пластификатора, содержащегося в звукоизолирующем слое.

Однако многослойное стекло с использованием такой межслойной пленки для многослойного стекла, которое включает два или более полимерных слоев, ламинированных друг на друга, имеет следующую проблему. Таким образом, когда внешнее световое излучение визуально рассматривается через многослойное стекло, в некоторых случаях изображения наблюдаются как паразитные изображения, или в некоторых случаях проявляется оптическое искажение. Возникновение паразитных изображений или оптическое искажение заметно наблюдается, в частности, в случае межслойной пленки для многослойного стекла, имеющего превосходные звукоизолирующие свойства, которое описано в патентном документе 1.

Список цитируемой литературы

Патентная литература

Патентный документ 1: японская патентная заявка JP-A-2007-331959

Сущность изобретения

Техническая проблема

Авторы настоящего изобретения исследовали причину возникновения паразитных изображений в случае использования межслойной пленки для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга. В результате этого они обнаружили, что этой причиной являются углубления и выпуклости, которые образуются на поверхности межслойной пленки для многослойного стекла.

Как правило, когда изготавливается многослойное стекло, многослойный материал, в котором который межслойная пленка для многослойного стекла ламинирована между, по меньшей мере, двумя стеклянными листами, пропускают через себя и прижимают прижимные валики (способ прижимной деаэрации), или он помещается в каучуковый контейнер, в котором устанавливается пониженное давление (способ вакуумной деаэрации). Таким образом, в то время, когда удаляется воздух, который остается между стеклянным листом и межслойной пленкой, многослойный материал соединяется под давлением. После этого многослойное стекло изготавливают посредством соединения под давлением многослойного материала, который нагревается и сжимается, например, в автоклаве. В процессе изготовления многослойного стекла большое значение имеют свойства деаэрации во время ламинирования стекла с межслойной пленкой для многослойного стекла. Для цели обеспечения свойств деаэрации в процессе изготовления многослойного стекла, мелкие углубления и выпуклости образуются, по меньшей мере, на одной поверхности межслойной пленки для многослойного стекла. В частности, что касается углублений и выпуклостей, если углубления имеют структуру, в который каждое из углублений имеет профиль канавки с непрерывным дном (далее этот профиль также называется термином "профиль выгравированной линии"), и прилегающие друг к другу углубления, имеющие профили выгравированных линий, проходят параллельно по отношению друг к другу и располагаются регулярно, межслойная пленка для многослойного стекла может проявлять предельно превосходные свойства деаэрации.

Как правило, углубления и выпуклости, которые образуются на поверхности межслойной пленки для многослойного стекла, уничтожаются во время соединения под давлением в процессе изготовления многослойного стекла. Таким образом, углубления и выпуклости редко представляют собой проблему для полученного многослойного стекла.

Однако авторы настоящего изобретения обнаружили, что в случае межслойной пленки для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга, влияние углублений и выпуклостей остается и в многослойном стекле, полученном в течение процесса изготовления многослойного стекла, и вызывает возникновение паразитных изображений.

Таким образом, считается, что когда углубления и выпуклости образуются на поверхности межслойной пленки для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга, посредством использования валика для тиснения или аналогичного устройства, эти углубления и выпуклости образуются на поверхности межслойной пленки и также переносятся на границу раздела между полимерными слоями вследствие давление во время работы, и, таким образом, граница раздела становится негладкой. В частности, считается, что если на поверхности образуются углубления, имеющие профиль выгравированной линии, эти углубления, имеющие профиль выгравированной линии, очевидно, также переносятся на границу раздела между слоями. Хотя углубления и выпуклости на поверхности межслойной пленки уничтожаются во время соединения под давлением в процессе изготовления многослойного стекла, остаются углубления и выпуклости, которые переносятся на границу раздела между слоями. Считается, что вследствие образования углублений и выпуклостей на границе раздела между слоями возникает явление оптической интерференции, и это вызывает возникновение паразитных изображений. В частности, считается, что в межслойной пленке для многослойного стекла, имеющей превосходные звукоизолирующие свойства, которая описана в патентном документе 1, когда углубления и выпуклости образуются на поверхности твердого защитного слоя, эти углубления и выпуклости легко переносятся на границу раздела между защитным слоем и мягким звукоизолирующим слоем, и, таким образом, особенно легко возникают паразитные изображения.

Если углубления и выпуклости не образуются на поверхности межслойной пленки для многослойного стекла, можно предотвращать возникновение паразитных изображений. Однако если эти углубления и выпуклости не образуются, воздух не может удаляться в достаточной степени в процессе изготовления многослойного стекла. Следовательно, образуются воздушные пузырьки между стеклом и межслойной пленкой, и, таким образом, ухудшается внешний вид многослойного стекла.

Настоящее изобретение было выполнено с учетом вышеупомянутых обстоятельств, и его задачи заключаются в том, чтобы предложить межслойную пленку для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга, и которая проявляет превосходные свойства деаэрации в процессе изготовления многослойного стекла и может предотвращать возникновение паразитных изображений, а также предложить многослойное стекло, включающее данную межслойную пленку для многослойного стекла.

Решение проблемы

Согласно аспекту настоящего изобретения, предлагается межслойная пленка для многослойного стекла, включающая два или более полимерных слоев, ламинированных друг на друга, которая имеет многочисленные углубления и многочисленные выпуклости, по меньшей мере, на одной своей поверхности, причем каждое из углублений имеет профиль канавки с непрерывным дном, прилегающие друг к другу углубления проходят параллельно по отношению друг к другу и образуют регулярную линию, на поверхности, включающей многочисленные углубления и многочисленные выпуклости, глубина канавки (Rzg) углублений, измеренная на основании стандарта JIS B-0601 (1994), составляет от 10 мкм до 40 мкм, и усредненная по 10 точкам шероховатость (Rz) поверхности полимерного слоя, имеющего поверхность, включающую многочисленные углубления и многочисленные выпуклости, измеренная на основании стандарта JIS B 0601 (1994), составляет менее чем 2,7 мкм, и усредненная по 10 точкам шероховатость (Rz) определяется посредством отслаивания полимерного слоя, имеющего поверхность, включающую многочисленные углубления и многочисленные выпуклости, от другого полимерного слоя, вступающего в непосредственный контакт с вышеупомянутым полимерным слоем, и последующего измерения поверхности отслоенного полимера на стороне вышеупомянутого другого полимерного слоя, который вступал в непосредственный контакт с отслоенным полимерным слоем, на основании стандарта JIS B 0601 (1994).

Согласно аспекту настоящего изобретения, состояние, в котором "межслойная пленка имеет многочисленные углубления и многочисленные выпуклости, по меньшей мере, на одной своей поверхности" означает, что "многочисленные углубления и многочисленные выпуклости образуются, по меньшей мере, на одной поверхности межслойной пленки". Кроме того, состояние, в котором "каждое из углублений имеет профиль канавки с непрерывным дном, и прилегающие друг к другу углубления проходят параллельно по отношению друг к другу и образуют линию" означает, что "каждое из углублений имеет профиль канавки с непрерывным дном и прилегающие друг к другу углубления проходят параллельно по отношению друг к другу и образуются регулярно".

Далее настоящее изобретение будет подробно описано.

В результате интенсивных исследований авторы настоящего изобретения обнаружили следующий факт. Если углубления и выпуклости образуются на поверхности межслойной пленки для многослойного стекла в такой степени, что межслойная пленка может проявлять достаточные свойства деаэрации в процессе изготовления многослойного стекла, и шероховатость углублений и выпуклостей, которые переносятся на границу раздела между полимерным слоем, который имеет поверхность, на которой образуются углубления и выпуклости, и полимерным слоем, который вступает в непосредственный контакт с вышеупомянутым полимерным слоем, сохраняется равной или составляющей менее чем определенное значение, даже в межслойной пленке для многослойного стекла, которая включает два или более полимерных слоев, ламинированных друг на друга, можно одновременно обеспечивать превосходные свойства деаэрации в процессе изготовления многослойного стекла и предотвращать возникновение паразитных изображений. На основании этого обнаруженного факта авторы выполнили настоящее изобретение.

Межслойная пленка для многослойного стекла согласно аспекту настоящего изобретения имеет многочисленные углубления и многочисленные выпуклости, по меньшей мере, на одной своей поверхности. Соответственно, в процессе изготовления многослойного стекла могут быть обеспечены свойства деаэрации.

Межслойная пленка согласно настоящему изобретению может иметь углубления и выпуклости только на одной своей поверхности. Однако межслойная пленка предпочтительно имеет углубления и выпуклости на обеих своих поверхностях, потому что при этом заметно улучшаются свойства деаэрации.

Углубления и выпуклости могут иметь, по меньшей мере, профиль канавки. Например, углубления и выпуклости могут иметь профиль, который, как правило, придается поверхности межслойной пленки для многослойного стекла, такой как профиль выгравированной линии или профиль решетки. Углубления и выпуклости могут иметь профиль, который передается от валика для тиснения.

Кроме того, вершины углублений могут иметь плоский профиль, как представлено на фиг. 1, или они могут иметь неплоский профиль, как представлено на фиг. 2. Когда вершины углублений имею плоский профиль, на этих вершинах могут быть дополнительно образованы мелкие углубления и выпуклости.

Что касается углублений и выпуклостей, высоты выпуклостей могут быть одинаковыми или отличаться друг от друга. Кроме того, толщины углублений, которым соответствуют выпуклости, могут быть одинаковыми или отличаться друг от друга, при том условии, что нижняя сторона углублений является непрерывной.

В межслойной пленке для многослойного стекла согласно аспекту настоящего изобретения в числе углублений и выпуклостей, которые межслойная пленка имеет, по меньшей мере, на одной своей поверхности, углубления имеют профиль канавки с непрерывным дном (профиль выгравированной линии), и прилегающие друг к другу углубления проходят параллельно по отношению друг к другу и образуют регулярную линию. Как правило, когда соединяется под давлением многослойный материал, в котором межслойная пленка для многослойного стекла ламинирована между двумя стеклянными листами, легкость, с которой удаляется воздух, непосредственно связана со свойствами сообщения и гладкостью дна углублений. Если углубления и выпуклости, по меньшей мере, на одной поверхности межслойной пленки имеют такой профиль, что углубления, имеющие профиль выгравированной линии, проходят параллельно по отношению друг к другу и образуют регулярную линию, свойства сообщения дна улучшаются, и заметно улучшаются свойства деаэрации.

В настоящем документе выражение "образуют регулярную линию" означает, что прилегающие друг к другу углубления, имеющие профиль выгравированной линии, могут проходить параллельно по отношению друг к другу и образуют линию с равными интервалами. Данное выражение также означает, что хотя прилегающие друг к другу углубления, имеющие профиль выгравированной линии, проходят параллельно по отношению друг к другу и образуют линию, интервал между всеми из прилегающих друг к другу углублений, которые имеют профиль выгравированной линии, может не представлять собой одинаковый интервал.

Фиг. 1 и 2 представляют схематические изображения, иллюстрирующие пример межслойной пленки для многослойного стекла, в котором углубления, имеющие профиль выгравированной линии, проходят параллельно по отношению друг к другу и образуют линию с равными интервалами.

Фиг. 3 представляет схематическое изображение, иллюстрирующее пример межслойной пленки для многослойного стекла, в которой углубления, имеющие профиль выгравированной линии, проходят параллельно по отношению друг к другу и образуют линию с неравными интервалами. На фиг. 3 интервал A между углублением 1 и углублением 2 отличается от интервала B между углублением 1 и углублением 3.

На поверхности, имеющей многочисленные углубления и многочисленные выпуклости, глубина канавки (Rzg) углубления составляет от 10 мкм до 40 мкм. Если глубина канавки (Rzg) равняется или составляет более чем 10 мкм, межслойная пленка может проявлять предельно превосходные свойства деаэрации, а если она равняется или составляет менее чем 40 мкм, температура в процессе изготовления многослойного стекла может уменьшаться. Нижний предел глубины канавки (Rzg) составляет предпочтительно 15 мкм, а ее верхний предел составляет предпочтительно 35 мкм. Нижний предел глубины канавки (Rzg) составляет предпочтительнее 20 мкм, а ее верхний предел составляет предпочтительнее 30 мкм.

В настоящем описании глубина канавки (Rzg) углубления означает величину, которую получают, осуществляя вычисление глубины канавки на основании средней линии кривая шероховатости (линия, проведенная таким образом, что сокращается до минимума сумма квадратов отклонений от кривой шероховатости), когда референсная длина, определенная согласно стандарту JIS B-0601 (1994) "Поверхностная шероховатость: определение и выражение", устанавливается равной 2,5 мм, а затем вычисление средней глубины для измеренных канавок. Число канавок представляет собой целое число, которое определяют, округляя значение, которое получается в результате деления референсной длины на интервал между углублениями, до меньшего целого числа. Когда число канавок равняется или составляет более чем 5, глубину пяти канавок, которые присутствуют в референсной длине, вычисляют в последовательности от наиболее глубокой канавки углубления, и соответствующее среднее значение принимается в качестве глубины канавки в расчете на референсную длину. Когда число канавок равняется или составляет менее чем 4, вычисляют глубину канавок, которые присутствуют в референсной длине, в последовательности от самой глубокой канавки, и соответствующее среднее значение принимается в качестве глубины канавки в расчете на референсную длину. Глубина канавки в расчете на референсную длину измеряется, по меньшей мере, для пяти канавок углублений, и соответствующее среднее значение принимается в качестве глубины канавки (Rzg) углублений. Глубину канавки (Rzg) можно легко получать, осуществляя обработку данных для цифровых сигналов, измеренных посредством использования, например, прибора для измерения поверхностной шероховатости модели SE1700α, изготовленного компанией Kosaka Laboratory Ltd.

Согласно аспекту настоящего изобретения, в качестве способа изготовления многочисленных углублений и многочисленных выпуклостей, по меньшей мере, на одной поверхности межслойной пленки для многослойного стекла, например, оказывается возможным осуществление способа с использованием валика для тиснения, способа с использованием каландрового валика, способа профильной экструзии или способа экструзионного краевого тиснения с использованием разрыва экструзионного потока. Среди них предпочтительным является способ с использованием валика для тиснения, потому что данный способ позволяет легко получать профиль, в котором прилегающие друг к другу углубления, имеющие профиль выгравированной линии, проходят параллельно по отношению друг к другу и образуют регулярную линию.

Примерные валики для тиснения, используемые в способе тиснения валиком, включают валик для тиснения, имеющий рисунки тиснения (рисунки углублений и выпуклостей) на поверхности валика, которые образуются посредством осуществления пескоструйной обработки на поверхности металлического валика посредством использования абразивного материала, такого как оксид алюминия или оксид кремния, и последующего осуществления полирования на поверхности посредством вертикального полирования или аналогичного способа, таким образом, чтобы уменьшить чрезмерные выступы на поверхности. Примерные валики для тиснения также включают валик для тиснения, имеющий рисунки тиснения (рисунки углублений и выпуклостей) на поверхности валика, которые образуются посредством переноса рисунков тиснения (рисунки углублений и выпуклостей) с гравировальной формы (основной формы) на поверхность металлического валика, причем валик для тиснения имеет рисунки тиснения (рисунки углублений и выпуклостей) на поверхности валика, которые образуются посредством травления, и т.д.

Согласно аспекту настоящего изобретения, в межслойной пленке для многослойного стекла усредненная по 10 точкам шероховатость (Rz) поверхности полимерного слоя, имеющего многочисленные углубления и многочисленные выпуклости (далее полимерный слой будет также называться термином "полимерный слой с поверхностью, имеющей углубления и выпуклости") измеренный на основании стандарта JIS B 0601 (1994), составляет менее чем 2,7 мкм. Усредненная по 10 точкам шероховатость (Rz) определяется посредством отслаивания полимерного слоя с поверхностью, имеющей углубления и выпуклости, от другого полимерного слоя, вступающего в непосредственный контакт с вышеупомянутым полимерным слоем, и последующего измерения поверхности отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости, которые вступали в контакт с вышеупомянутым другим полимерным слоем на основании стандарта JIS B 0601 (1994).

Как описано выше, хотя углубления и выпуклости, перенесенные на границу раздела между полимерными слоями, представляют собой причину возникновения паразитных изображений и т.д., оказывается чрезвычайно затруднительным непосредственное наблюдение углублений и выпуклостей на границе раздела между полимерными слоями. Углубления и выпуклости, которые были перенесены на границу раздела между полимерными слоями, можно косвенно оценивать посредством отслаивания полимерного слоя, вступающего в непосредственный контакт с другим полимерным слоем, и измерения усредненной по 10 точкам шероховатости поверхности отслоенного полимерного слоя вместо непосредственного наблюдения углублений и выпуклостей на границе раздела, которую образует полимерный слой. Кроме того, посредством установления шероховатости углублений и выпуклостей, составляющей менее чем определенное значение, можно предотвращать возникновение паразитных изображений, которое вызывает перенос углублений и выпуклостей.

Межслойная пленка для многослойного стекла, которая проиллюстрирована на фиг. 4, представляет собой межслойную пленку для многослойного стекла, имеющий двухслойную структуру, в котором полимерный слой 20, который имеет поверхность 21, имеющую многочисленные углубления и многочисленные выпуклости, и полимерный слой 10 ламинированы друг на друга. Согласно настоящему изобретению, полимерный слой 20 отслаивается от полимерного слоя 10 межслойной пленки для многослойного стекла, имеющей двухслойный структура, а затем измеряется усредненная по 10 точкам шероховатость (Rz) поверхности 22 отслоенного полимерного слоя 20 на той стороне, которая вступала в контакт с полимерным слоем 10.

Межслойная пленка для многослойного стекла, которая проиллюстрирована на фиг. 5, представляет собой межслойную пленку для многослойного стекла, имеющую трехслойную структуру, в которой полимерный слой 20, который имеет поверхность 21, имеющую многочисленные углубления и многочисленные выпуклости, полимерный слой 10 и полимерный слой 30 ламинированы друг на друга в данной последовательности. Согласно настоящему изобретению, полимерный слой 20 отслаивается от полимерного слоя 10 межслойной пленки для многослойного стекла, имеющей трехслойный структура, а затем измеряется усредненная по 10 точкам шероховатость (Rz) поверхности 22 отслоенного полимерного слоя 20 на той стороне, которая вступала в контакт с полимерным слоем 10.

Отслаивание полимерного слоя, вступающего в непосредственный контакт с другим полимерным слоем, осуществляется в условиях скорости, составляющей от 10 см/с до 15 см/с, в среде с температурой 25°C и влажностью 30%. Если температура, влажность и скорость отслаивания сохраняются постоянными, можно предотвратить изменчивость измеряемого значения. Отслаивание можно осуществлять, используя машину, или его можно осуществлять вручную, используя пальцы, при том условии, что соблюдаются вышеупомянутые условия.

Если усредненная по 10 точкам шероховатость измеряется немедленно после того, как осуществляется отслаивание полимерного слоя, который вступает в непосредственный контакт с другим полимерным слоем, может наблюдаться изменчивость измеряемых значений. Соответственно, усредненная по 10 точкам шероховатость предпочтительно измеряется после того, как отслоенный полимерный слой выдерживается в течение 2 часов в среде с температурой 25°C и влажностью 30%.

Полимерный слой с поверхностью, имеющей углубления и выпуклости, отслаивается в определенных условиях, которые описаны выше, и выдерживается, а затем измеряется усредненная по 10 точкам шероховатость поверхности отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем.

В настоящем описании усредненная по 10 точкам шероховатость измеряется с использованием способа, определенного на основании стандарта JIS B 0601 (1994) "Поверхностная шероховатость: определение и выражение". Кроме того, усредненную по 10 точкам шероховатость можно легко измерять, используя, например, высокоточную профилометрическую систему модели KS-1100, изготовленную компанией Keyence Corporation и оборудованную головкой модели LT-9510VM.

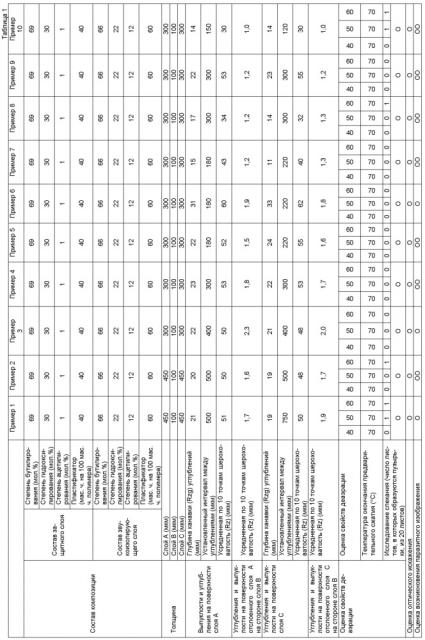

Усредненная по 10 точкам шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступали в контакт с другим полимерным слоем, составляет менее чем 2,7 мкм. Если усредненная по 10 точкам шероховатость составляет менее чем 2,7 мкм, возникновение паразитных изображений можно предотвратить. Усредненная по 10 точкам шероховатость предпочтительно равняется или составляет менее чем 2,3 мкм, предпочтительнее равняется или составляет менее чем 1,9 мкм, и еще предпочтительнее равняется или составляет менее чем 1,7 мкм. Если усредненная по 10 точкам шероховатость равняется или составляет менее чем вышеупомянутый предпочтительный верхний предел, возникновение паразитных изображений можно дополнительно предотвратить. Нижний предел усредненной по 10 точкам шероховатости не ограничивается определенным образом. Однако он предпочтительно равняется или составляет более чем 0,001 мкм.

Чтобы обеспечить усредненную по 10 точкам поверхностную шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, составляющую менее чем 2,7 мкм, можно использовать в сочетании, например, (1) способ увеличения толщины полимерного слоя с поверхностью, имеющей углубления и выпуклости, (2) способ уменьшения глубины канавки (Rzg) для канавок, присутствующих на поверхности, (3) способ распределения давления в процессе изготовления углублений посредством сужения интервала между углублениями, присутствующими на поверхностях, которые прилегают друг к другу и имеют профиль выгравированной линии (далее этот интервал будет также называться термином "интервал между углублениями"), (4) способ уменьшения сжимающего давления или линейного сжимающего давления в процессе изготовления углублений и выпуклостей на поверхности и т.д.

Если толщина полимерного слоя с поверхностью, имеющей углубления и выпуклости, увеличивается, когда углубления и выпуклости образуются на поверхности посредством использования валика для тиснения или аналогичного устройства, уменьшается давление, прилагаемое к полимерному слою, вступающему в непосредственный контакт с другим полимерным слоем, и, таким образом, можно предотвращать перенос углублений и выпуклостей на границу раздела. Таким образом, чтобы получилась усредненная по 10 точкам поверхностная шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, составляющая менее чем 2,7 мкм, толщина полимерного слоя с поверхностью, имеющей углубления и выпуклости, предпочтительно увеличивается в максимально возможной степени в интервале, в котором не затрудняется достижение цели получения многослойной структуры.

Толщина полимерного слоя с поверхностью, имеющей углубления и выпуклости, которая предназначается, чтобы получилась усредненная по 10 точкам шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, составляющая менее чем 2,7 мкм, не ограничивается определенным образом и определяется в зависимости от материала или других свойств полимерного слоя с поверхностью, имеющей углубления и выпуклости, или материала полимерного слоя, вступающего в непосредственный контакт с вышеупомянутым полимерным слоем. Однако в обычной межслойной пленке для многослойного стекла толщина полимерного слоя с поверхностью, имеющей углубления и выпуклости, составляет предпочтительно от 100 мкм до 500 мкм и предпочтительнее от 300 мкм до 500 мкм. Например, когда углубления и выпуклости образуются на поверхности защитного слоя в звукоизолирующей межслойной пленке, которая будет описана далее, толщина защитного слоя предпочтительно равняется или составляет более чем 100 мкм. Если толщина защитного слоя равняется или составляет более чем 100 мкм, можно предотвращать перенос углублений и выпуклостей на границу раздела. Толщина защитного слоя предпочтительнее равняется или составляет более чем 300 мкм, еще предпочтительнее равняется или составляет более чем 400 мкм и особенно предпочтительно равняется или составляет более чем 450 мкм. Верхний предел толщины защитного слоя не ограничивается определенным образом. Однако для получения звукоизолирующего слоя, имеющего такую толщину, и обеспечения достаточных звукоизолирующих свойств такого слоя, верхний предел составляет, как правило, 500 мкм.

Усредненная по 10 точкам поверхностная шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, может быть уменьшена посредством уменьшения глубины канавки (Rzg). Чтобы получилась межслойная пленка для многослойного стекла, которая проявляет превосходные свойства деаэрации во время соединения под давлением, как описано выше, требуется глубина канавки (Rzg), которая равняется или составляет более чем 10 мкм. Однако если глубина канавки уменьшается в максимально возможной степени в интервале, который обеспечивает вышеупомянутую глубину канавки, может предотвращаться перенос углублений и выпуклостей на границу раздела между полимерными слоями.

Усредненную по 10 точкам поверхностная шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, можно также уменьшать посредством сужения интервала между углублениями, имеющими профиль выгравированной линии.

Интервал между углублениями, имеющими профиль выгравированной линии, который предназначается, чтобы получалась усредненная по 10 точкам поверхностная шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, составляющая менее чем 2,7 мкм, не ограничивается определенным образом и определяется в зависимости от материала или других свойств полимерного слоя с поверхностью, имеющей углубления и выпуклости, или материала полимерного слоя, вступающего в непосредственный контакт с вышеупомянутым полимерным слоем. Однако в обычной межслойной пленке для многослойного стекла, интервал между углублениями предпочтительно равняется или составляет менее чем 500 мкм. Например, когда углубления и выпуклости образуются на поверхности защитного слоя в звукоизолирующей межслойной пленке, которая будет описана далее, интервал между углублениями, имеющими профиль выгравированной линии, предпочтительно равняется или составляет менее чем 500 мкм. Если интервал между углублениями, имеющими профиль выгравированной линии, равняется или составляет менее чем 500 мкм, перенос углублений и выпуклостей на границу раздела между полимерными слоями можно предотвращать. Интервал между углублениями, имеющими профиль выгравированной линии, предпочтительнее равняется или составляет менее чем 400 мкм, еще предпочтительнее равняется или составляет менее чем 300 мкм и наиболее предпочтительно равняется или составляет менее чем 250 мкм. Нижний предел интервала между углублениями, имеющими профиль выгравированной линии, не ограничивается определенным образом. Однако с точки зрения пригодности для обработки в процессе изготовления многослойного стекла нижний предел составляет, как правило, 10 мкм.

В настоящем описании интервал между углублениями, имеющими профиль выгравированной линии, означает кратчайшее расстояние между наиболее нижними частями двух прилегающих друг к другу углублений, имеющих профиль выгравированной линии. В частности, чтобы определить интервал между углублениями, поверхность (область наблюдения, имеющая размеры 20 мм × 20 мм) межслойной пленки для многослойного стекла наблюдают, используя оптический микроскоп, например, BS-8000III, изготовленный компанией Sonic Group, и измеряют все кратчайшее расстояния между наиболее нижними частями наблюдаемых прилегающих друг к другу углублений. После этого среднее значение измеренных кратчайших расстояний вычисляется и принимается в качестве интервала между углубления. Согласно настоящему изобретению, максимальное значение измеренных кратчайших расстояний можно принимать в качестве интервала между углубления. Интервал между углублениями может представлять собой среднее значение кратчайших расстояний или максимальное значение кратчайших расстояний. Однако оно предпочтительно представляет собой среднее значение кратчайших расстояний.

Усредненную по 10 точкам поверхностная шероховатость отслоенного полимерного слоя с поверхностью, имеющей углубления и выпуклости на той стороне, которая вступала в контакт с другим полимерным слоем, можно также уменьшать посредством регулирования прижимного давление или линейное прижимное давление во время образования углублений и выпуклостей на поверхности.

Например, когда углубления и выпуклости образуются на поверхности посредством использования валика для тиснения, в качестве условий переноса, регулируются температура межслойной пленки для многослойного стекла, температура валиков, линейная скорость, прижимное давление или линейное прижимное давление. При этом, если регулируются условия переноса, такие как прижимное давление или линейное прижимное давление, можно также предотвращать перенос углублений и выпуклостей на границу раздела между полимерными слоями.

Согласно аспекту настоящего изобретения, в межслойной пленке для многослойного стекла два или более полимерных слоев ламинированы друг на друга. Например, если межслойная пленка содержит первый полимерный слой и второй полимерный слой в качестве двух или более полимерных слоев, и свойства первого полимерного слоя отличаются от свойств второго полимерного слоя, может быть изготовлена межслойная пленка для многослойного стекла, которая имеет различные эксплуатационные характеристики, которые с трудом могут быть осуществлены посредством единственного слоя. Однако когда два или более полимерных слоев ламинированы друг на друга, возникает проблема паразитного изображения.

Полимерные слои предпочтительно содержат термопластический полимер.

Примерные термопластические полимеры включают поливинилиденфторид, политетрафторэтилен, сополимер винилиденфторида и пропиленгексафторида, полиэтилентрифторид, сополимер акрилонитрила, бутадиена и стирола, сложный полиэфир, простой полиэфир, полиамид, поликарбонат, полиакрилат, полиметакрилат, поливинилхлорид, полиэтилен, полипропилен, полистирол, поливинилацеталь, сополимер этилена и винилацетата и т.д. Среди них полимерные слои предпочтительно содержат поливинилацеталь или сополимер этилена и винилацетата, и предпочтительнее они содержат поливинилацеталь.

Полимерные слои предпочтительно содержат поливинилацеталь и пластификатор.

Пластификатор не ограничивается определенным образом при том условии, что он представляет собой пластификатор,
