Способ получения модифицированных материалов на основе нитроцеллюлозы
Патент 266206
Авторы
- А. В. Бейнарович, Е. М. Орлова, В. А. Воскресенский , В. Н. Пастухов
- Казанский инженерно строительный институт
Классы МПК
Способ получения модифицированных материалов на основе нитроцеллюлозы
Иллюстрации
Реферат

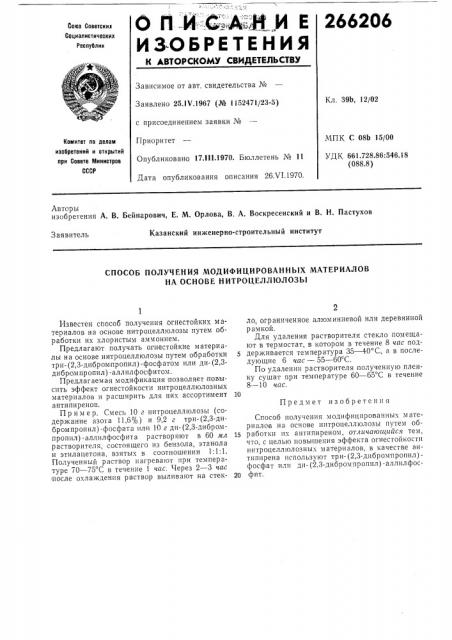

.И Е
ИЗОБРЕТЕНИЯ
266206
Союз Советскиа
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 25.|Ч.1967 (¹ 1152471/23-5) с присоединением заявки №
Приоритет
Опубликовано 17111.1970. Бюллетень № 11
Дата опубликования описания 26.VI.1970.
Кл. 39b, 12/02
МПК С 08b 15/00
УДК 661.728.86:546.18 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения А. В. Бейиарович, Е. M. Орлова, В. A. Воскресенский и В. H. Пастухов
Казанский инженерно-строительный институт
Заявитель
СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННЪ|Х МАТЕРИАЛОВ
НА ОСНОВЕ НИТРОЦЕЛЛЮЛОЗЪ|
Предмет изобретения
Известен способ получения огнестойких ма гериалов HB основе нитроцеллюлозы путем обработки их хлористым аммонием.
Предлагают получать огнестойкие материалы на основе нитроцеллюлозы путем обработки три- (2,3-дибромпропил) -фосфатом или ди-(2,3дибрсмпропил) -аллилфосфитом.
Предлагаемая модификация позволяет повысить эффект огнестойкости нитроцеллюлозных материалов и расширить для них ассортимент антипиренов.
Пример. Смесь 10 г нитроцеллюлозы (содержание азота 11,6%) и 9,2 г три-(2,3-дибромпропил)-фосфата или 10 г ди-(2,3-дибромпролил)-аллилфосфита растворяют в 60 мл растворителя, состоящего из бензола, этанола и этилацетона, взятых в состношении 1:1:1.
Полученный раствор нагревают при температуре 70 — 75 С в течение 1 час, Через 2 — 3 час после охлаждения раствор выливают на стекло, ограниченное алюминиевой или деревянной р ам кой.
Для удаления растворителя стекло помещают в термостат, в котором в течение 8 час под5 держивается температура 35 — 40 С, а в последующие 6 час — 55 — 60 С.
По удалении растворителя полученную пленку. сушат при температуре 60 — 65 С в течение
8 — 10 час.
Способ получения модифицированных материалсв на основе нитроцеллюлозы путем об15 работки их антипиреном, отличающийся тем, что, с целью повышения эффекта огнестойкости нитроцеллюлозных материалов, в качестве антипирена используют три-(2,3-дибромпропил)фосфат или ди- (2,3-дибромпропил) -аллилфос20 фиг.
