Устройство беспроводной связи, радиоузел и соответствующие способы

Устройство беспроводной связи, радиоузел и соответствующие способы

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Описанные варианты осуществления изобретения касаются устройства беспровоной связи, радиоузла и соответствующих способов. В частности, они касаются выбора предварительного кодировщика для беспроводной связи.

Уровень техники

Устройства связи, такие как конечные устройства, также называются пользовательскими устройствами (UE), мобильными конечными устройствами, устройствами беспроводной связи, беспроводными конечными устройствами и/или мобильными станциями. Конечные устройства выполнены с возможностью беспроводной связи в сети беспроводной связи и/или системе сотовой связи, которую иногда также называют системой сотовой радиосвязи или сетью сотовой связи. Связь может быть осуществлена, например, между двумя конечными устройствами, между конечным устройством и обычным телефоном и/или между конечным устройством и сервером через сеть (RAN) радиодоступа и, возможно, одну или несколько опорных сетей, содержащихся в сети беспроводной связи.

Конечные устройства дополнительно могут называться мобильными телефонами, сотовыми телефонами, переносными компьютерами или устройствами с возможностью беспроводной связи для просмотра веб-страниц, причем указанные названия приведены в качестве некоторых дополнительных примеров. Конечные устройства в настоящем описании могут быть, например, переносными, карманными, ручными, содержащими компьютер или установленными в автомобиле мобильными устройствами, выполненными с возможностью обмена голосом и/или данными по RAN с другим объектом, таким как другое конечное устройство или сервер.

Сеть сотовой связи покрывает географическую область, которая разделена на области ячеек, при этом каждая область ячейки обслуживается радиоузлом, таким как базовая станция, например, базовая радиостанция (RBS), которую иногда называют, например, «eNB», «eNodeB», «NodeB», «B node» или BTS (базовая станция приема-передачи), в зависимости от используемых технологии и терминологии. Базовые станции могут принадлежать разным классам, таким как макро-eNodeB, домашний eNodeB или пикобазовая станция, на основе мощности передачи и, таким образом, также на основе размера ячейки. Ячейка представляет собой географическую область, в которой покрытие радиосвязью обеспечивается базовой станцией на площадке базовой станции. Одна базовая станция, расположенная на площадке базовой станции, может обслуживать одну или несколько ячеек. Далее, каждая базовая станция может поддерживать одну или несколько технологий связи. Базовые станции или радиоузлы взаимодействуют с устройствами связи по радиоинтерфейсу, работающему на радиочастотах, в пределах диапазона работы базовых станций или радиоузлов, при этом упомянутые устройства связи также называются устройствами беспроводной связи. В контексте настоящего описания, термин «нисходящий канал» (DL) используют для тракта передачи от радиоузла, например, базовой станции, на устройство беспроводной связи. Термин «восходящий канал» (UL) используют для тракта передачи в противоположном направлении, то есть от устройства беспроводной связи до радиоузла. В некоторых обстоятельствах, например, в системах с поддержкой связи типа устройство-устройство, радиоузел также может быть другим устройством беспроводной связи.

Формирование диаграммы луча антенны представляет собой технологию формирования в лучи диаграммы излученной энергии при передаче или диаграммы измеренной энергии при приеме путем использования решетки антенных элементов. Антенные элементы обычно расположены близко, например, в соответствии с длиной волны или, что эквивалентно, несущей частотой, используемой для беспроводной связи, например, радиосвязи. Упомянутые лучи могут быть использованы для фокусировки энергии переданного сигнала и/или энергии принятого сигнала и/или для его поворота в конкретном направлении. На фиг. 1 показан классический пример, в котором линейная антенная решетка использована для поворота луча на угол ω относительно оси по сравнению с ориентацией антенной решетки. Чтобы формы сигнала от двух антенных элементов накладывались в этом направлении, разность фаз двух сигналов из-за разности Δ в расстоянии должна соответствовать числу, кратному 2π. Это требование приводит к выражению для угла φ сдвига фаз или задержки φ по фазе, которая является функцией угла поворота, расстояния между антенными элементами и длины волны.

На фиг. 1 схематично показано формирование луча с использованием одномерной линейной решетки, где d является расстоянием между антенными элементами, ω является искомым углом поворота луча, является искомой задержкой по фазе и λ является длиной волны. Обычно, d ≈ λ/2.

В настоящем описании термин «луч» используется для ссылки на некоторую определенную пространственную диаграмму излучения при передаче или пространственную диаграмму чувствительности при приеме, которые созданы при использовании объединения нескольких антенных элементов и соответствующих комплекснозначных весов, примененных к сигналу в каждом антенном элементе. Далее, в настоящем описании, диаграмма излученной энергии при передаче и пространственная диаграмма излучения при передаче также могут называться диаграммой передачи, а диаграмма измеренной энергии при приеме и пространственная диаграмма чувствительности при приеме также могут называться диаграммой приема.

Один пример создания таких диаграмм в случае классического формирования луча с помощью линейной решетки с равномерно расположенными антенными элементами показан на фиг. 1, но также могут существовать другие примеры. В общем случае, каждый луч соответствует определенной комбинации комплекснозначных весов, также называемых комплексными весам антенн, используемых для передачи или приема сигнала.

Если присутствует N антенных элементов, то в качестве N комплекснозначных весов, по одному для каждого антенного элемента, получается вектор весов предварительного кодирования или вектор формирования луча. Вектор весов предварительного кодирования также для простоты называется предварительным кодировщиком. Множество возможных предварительных кодировщиков, которые могут быть использованы, например, множество возможных предварительных кодировщиков, определенных в системе или спецификации стандарта, иногда называется кодовой книгой предварительных кодировщиков, хотя также может быть использован термин луч или кодовая книга луча. Более того, в общем случае, нет необходимости, чтобы антенные элементы были расположены линейно с расстоянием между ними, равным λ/2, как на фиг. 1.

В случае пространственного мультиплексирования, несколько пространственных потоков или слоев могут быть наложены путем передачи линейной комбинации слоев от каждого антенного элемента. Линейная комбинация задается матрицей предварительного кодирования, которая образована множеством векторов весов предварительного кодирования, также называемых векторами предварительного кодирования, по одному вектору на слой.

В LTE, а также во многих других стандартах, передачи данных по восходящему каналу планирует сеть. В этом случае сеть командует устройству беспроводной связи передавать в восходящем канале с использованием некоторого определенного множества параметров, таких как схема модуляции, скорость кодирования, множество ресурсов время-частота и мощность передачи и так далее. В случае формирования луча восходящего канала, сеть предоставляет для использования направление луча или вектор весов предварительного кодирования. Таким образом, кодовая книга обладает конечным размером и сеть может ссылаться на конкретную запись из N весов предварительного кодирования в кодовой книге предварительного кодирования.

Проектирование кодовой книги предварительного кодирования выполняют с учетом некоторой определенной конструкции антенны, например, линейной и равномерно распределенной конструкции, схематично показанной на фиг. 1, при этом также могут быть предусмотрены всенаправленные и идентичные антенные элементы. Хотя такая кодовая книга, скорее всего, является хорошим выбором для установки, для которой она спроектирована, она может не быть хорошим выбором для других произвольных конструкций антенн. Следовательно, или конструкцию антенны, для которой спроектирована кодовая книга, нужно сделать обязательной во всех устройствах беспроводной связи, например, UE, что значительно ограничивает свободу реализации, или кодовая книга должна являться компромиссом между всеми соответствующими конструкциями антенн, что может ограничить рост производительности от использования формирования луча или, в качестве альтернативы, количество записей предварительных кодировщиков в кодовой книге станет неуправляемо большим с целью поддержки большого количества возможных разных конструкций антенн.

Краткое изложение

Так как уровень техники требует, чтобы сеть связи, например радиоузел (RN), обладал знаниями о кодовой книге предварительного кодирования при планировании передач по восходящему каналу для устройства беспроводной связи, сеть должна обладать знаниями о конструкции антенны устройства беспроводной связи или конструкция антенны, для которой спроектирована кодовая книга, должна быть обязательной во всех устройствах беспроводной связи, что существенно ограничивает свободу реализации. В качестве альтернативы и как упомянуто выше, кодовая книга является компромиссом между всеми возможными конструкциями антенн, что ограничивает рост производительности от использования формирования луча. Следовательно, задача описанных в настоящем документе вариантов осуществления изобретения заключается в том, чтобы предложить путь улучшения производительности в сети беспроводной связи, при котором улучшаются свобода реализации и рост производительности от использования формирования луча.

В соответствии с первым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью способа, осуществляемого устройством беспроводной связи, приспособленным для помощи в выборе предварительного кодировщика для беспроводной связи с радиоузлом (RN). Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

В этом способе устройство беспроводной связи определяет некоторое подмножество предварительных кодировщиков из множества предварительных кодировщиков, и передает на RN, по меньшей мере, один зондирующий опорный сигнал, предварительно закодированный с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в упомянутом подмножестве.

В соответствии со вторым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью устройства беспроводной связи, приспособленного для помощи в выборе предварительного кодировщика для беспроводной связи с RN. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков. Устройство беспроводной связи выполнено с возможностью определения некоторого подмножества предварительных кодировщиков из множества предварительных кодировщиков и передачи на RN, по меньшей мере, одного зондирующего опорного сигнала, предварительно закодированного с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в упомянутом подмножестве.

В соответствии с третьим аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью способа, осуществляемого устройством беспроводной связи, приспособленного для передачи данных на RN. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков, при этом каждый предварительный кодировщик из множества предварительных кодировщиков определен для обеспечения соответствующей диаграммы передачи при применении к передаче с помощью множества антенных элементов устройства беспроводной связи.

В этом способе, устройство беспроводной связи определяет некоторое подмножество предварительных кодировщиков из множества предварительных кодировщиков.

Далее, устройство беспроводной связи передает на RN, по меньшей мере, один зондирующий опорный сигнал, предварительно закодированный с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в упомянутом подмножестве.

Более того, устройство беспроводной связи принимает от RN разрешение планирования для передачи данных, причем разрешение планирования основано на переданном, по меньшей мере, одном зондирующем опорном сигнале.

Кроме того, устройство беспроводной связи передает данные на RN в соответствии с разрешением планирования.

В соответствии с четвертым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью устройства беспроводной связи для передачи данных на RN. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков, при этом каждый предварительный кодировщик из множества предварительных кодировщиков определен для обеспечения соответствующей диаграммы передачи при применении к передаче с помощью множества антенных элементов устройства беспроводной связи.

Устройство беспроводной связи выполнено с возможностью определения некоторого подмножества предварительных кодировщиков из множества предварительных кодировщиков.

Далее, устройство беспроводной связи выполнено с возможностью передачи на RN, по меньшей мере, одного зондирующего опорного сигнала, предварительно закодированного с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в упомянутом подмножестве.

Более того, устройство беспроводной связи выполнено с возможностью приема от RN разрешения планирования для передачи данных, причем разрешение планирования основано на переданном, по меньшей мере, одном зондирующем опорном сигнале.

Кроме того, устройство беспроводной связи выполнено с возможностью передачи данных на RN в соответствии с упомянутым разрешением планирования.

В соответствии с пятым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью радиоузла (RN) для осуществления выбора предварительного кодировщика для беспроводной связи с устройством беспроводной связи. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

В указанном способе RN принимает от устройства беспроводной связи, по меньшей мере, один зондирующий опорный сигнал, предварительно закодированный с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в некотором подмножестве предварительных кодировщиков из множества предварительных кодировщиков.

Далее RN передает на устройство беспроводной связи некоторый сигнал, указывающий выбранный предварительный кодировщик, который должен быть использован при передаче на RN, при этом выбранный предварительный кодировщик косвенно выбран на основе принятого, по меньшей мере, одного зондирующего опорного сигнала.

В соответствии с шестым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью RN для осуществления выбора предварительного кодировщика для беспроводной связи с устройством беспроводной связи. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

RN 106 выполнен с возможностью приема от устройства беспроводной связи, по меньшей мере, одного зондирующего опорного сигнала, предварительно закодированного с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в некотором подмножестве предварительных кодировщиков из множества предварительных кодировщиков.

Далее, RN выполнен с возможностью передачи на устройство беспроводной связи некоторого сигнала, указывающего выбранный предварительный кодировщик, который должен быть использован при передаче на RN, при этом выбранный предварительный кодировщик косвенно выбран на основе принятого, по меньшей мере, одного зондирующего опорного сигнала.

В соответствии с седьмым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью способа, осуществляемого RN для приема данных от устройства беспроводной связи. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

В указанном способе RN принимает от устройства беспроводной связи, по меньшей мере, один зондирующий опорный сигнал, предварительно закодированный с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в некотором подмножестве предварительных кодировщиков из множества предварительных кодировщиков.

Далее, RN передает на устройство беспроводной связи разрешение планирования для передачи данных на RN, причем разрешение планирования основано на выбранном одном сигнале из принятого, по меньшей мере, одного зондирующего опорного сигнала.

Более того, RN 106 принимает данные от устройства беспроводной связи в соответствии с разрешением планирования.

В соответствии с восьмым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью RN для приема данных от устройства беспроводной связи. Устройство беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

RN 106 выполнен с возможностью приема от устройства беспроводной связи, по меньшей мере, одного зондирующего опорного сигнала, предварительно закодированного с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в некотором подмножестве предварительных кодировщиков из множества предварительных кодировщиков.

Далее, RN выполнен с возможностью передачи на устройство беспроводной связи разрешения планирования для передачи данных на RN, причем разрешение планирования основано на выбранном одном сигнале из принятого, по меньшей мере, одного зондирующего опорного сигнала.

Более того, RN 106 выполнен с возможностью приема данных от устройства беспроводной связи в соответствии с разрешением планирования.

В соответствии с девятым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью компьютерной программы, содержащей команды, исполнение которых, по меньшей мере, одним процессором, приводит к тому, что процессор осуществляет упомянутый способ в устройстве беспроводной связи.

В соответствии с десятым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью компьютерной программы, содержащей команды, исполнение которых, по меньшей мере, одним процессором, приводит к тому, что процессор осуществляет упомянутый способ в RN.

В соответствии с одиннадцатым аспектом описанных в настоящем документе вариантов осуществления изобретения, упомянутая задача решается с помощью некоторого носителя, содержащего компьютерную программу, при этом носитель является носителем или электронного сигнала, или оптического сигнала, или радиосигнала, или является считываемым компьютером носителем информации.

Так как устройство беспроводной связи определяет некоторое подмножество предварительных кодировщиков из множества предварительных кодировщиков, и передает на RN, по меньшей мере, один зондирующий опорный сигнал, предварительно закодированный с помощью соответствующего, по меньшей мере, одного предварительного кодировщика, содержащегося в упомянутом подмножестве, RN не нужно обладать знаниями о конструкции антенны устройства беспроводной связи или о кодовой книге, при этом увеличивается свобода реализации и рост производительности от использования формирования луча. Это приводит к улучшению производительности в сети беспроводной связи.

Преимущество описанных в настоящем документе вариантов осуществления изобретения состоит в том, что формирование луча для восходящего канала возможно без того, что сеть беспроводной связи, например RN, обладает знанием о фактической конструкции антенны устройства беспроводной связи.

Другое преимущество описанных в настоящем документе вариантов осуществления изобретения заключается в том, что, так как RN не нужно знать, то есть обладать подробной информацией, о конструкции антенны устройства беспроводной связи, то обеспечивается гибкость в реализации устройства беспроводной связи, в частности конструкций антенн, и отпадает необходимость в знании кодовой книги, оптимизированной для конкретной конструкции антенны.

Еще одно преимущество описанных в настоящем документе вариантов осуществления изобретения заключается в том, что RN не нужно зондировать все или большое количество возможных лучей восходящего канала, а нужно зондировать только полученное UE их подмножество, то есть подмножество, полученное устройством беспроводной связи, тем самым уменьшаются издержки, имеющие место из-за большого количества зондирующих опорных сигналов. Таким образом, будет быстрее процедура зондирования соответствующих предварительных кодировщиков.

Краткое описание чертежей

Далее более подробно описаны варианты осуществления настоящего изобретения со ссылками на приложенные чертежи, на которых приведено:

фиг. 1 - вид, схематично показывающий формирование луча с использованием одномерной линейной антенной решетки;

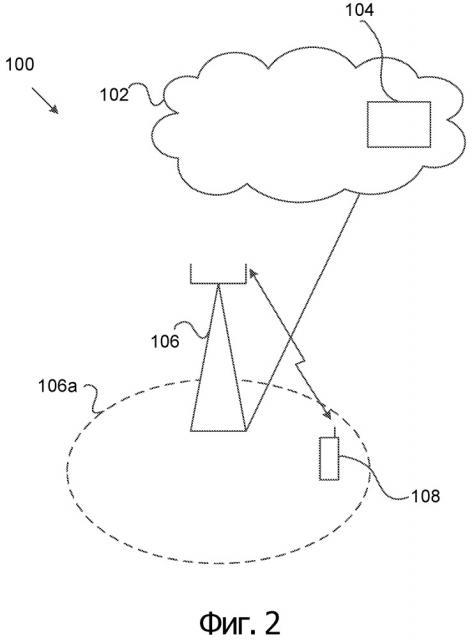

фиг. 2 - вид, схематично показывающий некоторый вариант осуществления сети связи;

фиг. 3 - вид, схематично показывающий объединенную блок-схему и схему передачи сигналов в соответствии с вариантами осуществления сети связи;

фиг. 4а - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в устройстве беспроводной связи;

фиг. 4b - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в устройстве беспроводной связи;

фиг. 4c - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в устройстве беспроводной связи;

фиг. 5 - вид, показывающий схематичную структурную схему, иллюстрирующую варианты осуществления устройства беспроводной связи;

фиг. 6а - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в радиоузле;

фиг. 6b - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в радиоузле;

фиг. 6c - вид, показывающий блок-схему, иллюстрирующую варианты осуществления некоторого способа в радиоузле; и

фиг. 7 - вид, показывающий схематичную структурную схему, иллюстрирующую варианты осуществления радиоузла.

Подробное описание изобретения

Описанные в настоящем документе варианты осуществления изобретения касаются выбора предварительного кодировщика для беспроводной связи.

Ниже с помощью некоторого количества примеров вариантов осуществления изобретения будут более подробно показаны варианты осуществления изобретения. Заметим, что эти варианты осуществления изобретения не являются взаимоисключающими. Автоматически предполагается, что компоненты из одного варианта осуществления изобретения могут присутствовать в другом варианте осуществления изобретения, и специалисту в рассматриваемой области ясно, как эти компоненты могут быть использованы в других примерах вариантов осуществления изобретения.

Как схематично показано на фиг. 2, описанные в настоящем документе варианты осуществления изобретения касаются сети 100 связи, такой как сеть беспроводной связи или сеть сотовой связи. Сеть 100 связи может быть LTE сетью, WCDMA сетью, GSM сетью, любой 3GPP сетью сотовой связи, Wimax или любой другой сетью или системой беспроводной связи.

Сеть 100 связи может содержать опорную сеть 102, такую как LTE опорную сеть, например, сеть Эволюции (SAE) системной архитектуры, WCDMA опорную сеть, GSM опорную сеть, любую 3GPP опорную сеть сотовой связи, Wimax опорную сеть или любую другую опорную сеть или систему беспроводной связи.

Сеть 100 связи также может содержать узел 104 опорной сети, такой как узел LTE опорной сети, узел WCDMA опорной сети, узел GSM опорной сети, любой узел 3GPP опорной сети сотовой связи, узел Wimax опорной сети или узел любой другой опорной сети или системы беспроводной связи.

Далее, сеть 100 беспроводной связи содержит радиоузел 106 (RN) для беспроводной связи с устройствами беспроводной связи, такими как устройство 108 беспроводной связи, когда они расположены в географической области 106а, обслуживаемой радиоузлом 106.

Радиоузел 106 может быть точкой передачи, такой как базовая радиостанция, например, eNodeB, также обозначаемой как eNB, домашний eNodeB, или NodeB, или любой другой узел сети, способный обслуживать устройство беспроводной связи, например, пользовательское устройство или устройство связи между машинами в сети беспроводной связи, такой как сеть 100 связи. В случае связи устройство-устройство (D2D), RN 106 может быть устройством беспроводной связи. В таких вариантах осуществления изобретения, устройство 108 беспроводной связи может называться первым устройством беспроводной связи, а RN 106 может называться вторым устройством беспроводной связи.

Устройство беспроводной связи, например устройство 108 беспроводной связи, которое в настоящем описании также называется пользовательским устройством или UE, работает в сети 100 беспроводной связи. Устройство беспроводной связи может быть, например, пользовательским устройством, мобильным конечным устройством или беспроводным конечным устройством, мобильным телефоном, компьютером, таким как переносной компьютер, персональным цифровым помощником (PDA) или планшетным компьютером, иногда называемым устройством для просмотра веб-страниц, которое обладает возможностью беспроводной связи, или любым другим радиоблоком сети, который способен связываться по линии радиосвязи в сети 100 беспроводной связи. Заметим, что термин «пользовательское устройство», используемый в настоящем описании, также покрывает другие устройства беспроводной связи, такие как устройства машина-машина (M2M), даже если они не обладают ни одним пользователем.

В соответствии с некоторыми описанными в настоящем документе вариантами осуществления изобретения, устройство 108 беспроводной связи снабжено некоторым множеством из М предварительных кодировщиков, при этом указанное множество может обладать размером Ω, который иногда обозначается через | M |. Другими словами, это множество может содержать Ω предварительных кодировщиков. Эти предварительные кодировщики иногда могут называться возможными предварительными кодировщиками, что будет объяснено в настоящем описании. В некоторых вариантах осуществления изобретения каждый предварительный кодировщик может обладать длиной N, а в других вариантах осуществления изобретения N является верхним пределом длины предварительных кодировщиков. N также является количеством антенных элементов, например управляемых антенных элементов, которые основаны на конфигурации антенны, применимой для устройства 108 беспроводной связи. Каждый предварительный кодировщик может соответствовать разным направлениям луча и/или состояниям поляризации. Следовательно, указанное множество предварительных кодировщиков может быть определено в реализации устройства 108 беспроводной связи или может быть характерно для устройства 108 беспроводной связи. Количество N можно рассматривать как верхний предел фактического количества фактических антенных элементов, участвующих в передаче или приеме, так как разные предварительные кодировщики могут содержать записи с нулевыми значениями, то есть вес предварительного кодирования для одного или нескольких антенных элементов может быть установлен равным нулю для некоторых предварительных кодировщиков из множества предварительных кодировщиков. Следовательно, только подмножества доступных антенных элементов могут быть использованы в некоторых случаях, что зависит от реализации устройства 108 беспроводной связи. Предварительный кодировщик, который выбирает подмножества антенных элементов, например, может быть реализован с использованием аналогового антенного переключателя.

Далее устройство 108 беспроводной связи определяет или устанавливает некоторое подмножество этих предварительных кодировщиков, например направления лучей, и передачи данных по восходящему каналу могут быть запланированы только в рамках определенного или установленного подмножества. Упомянутое подмножество предварительных кодировщиков или направлений лучей может быть автономно получено в устройстве 108 беспроводной связи. Например, это подмножество может быть основано на измерениях нисходящего канала, и может использовать взаимность, например, долгосрочную взаимность, например, касающуюся направления поступлений передач, между восходящим каналом и нисходящим каналом. Радиоузел 106 (RN), например eNodeB (eNB), или второе устройство беспроводной связи в случае D2D связи, может далее конфигурировать устройство 108 беспроводной связи для передачи одного или нескольких, или, в некоторых вариантах осуществления изобретения более одного, зондирующих опорных сигналов, взвешенных разными предварительными кодировщиками, то есть в разных лучах или разных направлениях луча, в определенном подмножестве для дальнейшего определения, для какого луча (лучей) планировать передачи данных по восходящему каналу.

Преимущество описанных в настоящем документе вариантов осуществления изобретения заключается в том, что RN 106 не нужно знать, то есть обладать подробной информацией, о конструкции антенны устройства 108 беспроводной связи, что предоставляет возможность большей гибкости реализации для устройства 108 беспроводной связи, в частности, что касается конструкции антенны устройства 108 беспроводной связи, и отпадает необходимость в определении кодовой книги, оптимизированной для конкретной конструкции антенны. По-прежнему RN 106 может получить от устройства 108 беспроводной связи измерения восходящего канала для наиболее значимых лучей.

Далее, со ссылкой на объединенную блок-схему и схему передачи сигналов, показанную на фиг. 3, будет описан способ в сети 100 связи для осуществления выбора предварительного кодировщика для беспроводной связи между устройством 108 беспроводной связи и RN 106. Устройство 108 беспроводной связи снабжено некоторым множеством предварительных кодировщиков.

Далее и в соответствии с некоторыми вариантами осуществления изобретения, со ссылками на объединенную блок-схему и схему передачи сигналов, показанную на фиг. 3, также будет описан способ в сети 100 связи для передачи данных из устройства 108 беспроводной связи в RN 106 и для приема данных в RN 106. Как упомянуто выше, устройство 108 беспроводной связи снабжено некоторым множеством предварительных кодировщиков. Каждый предварительный кодировщик из множества предварительных кодировщиков может быть определен для обеспечения соответствующей диаграммы передачи при применении к передаче с помощью некоторого множества антенных элементов устройства 108 беспроводной связи.

Способ включает в себя одно или несколько следующих действий. Ясно, что действия могут быть выполнены в любом подходящем порядке и они могут быть объединены.

Действие 301

В некоторых вариантах осуществления изобретения устройство 108 беспроводной связи определяет некоторое количество предварительных кодировщиков, которые должны содержаться в некотором подмножестве предварительных кодировщиков. Устройство 108 беспроводной связи может осуществлять указанное с целью ограничения количества возможных предварительных кодировщиков, которые должны содержаться в указанном подмножестве. Под выражением «возможные предварительные кодировщики» понимают предварительные кодировщики, которые доступны для выбора и передачи.

Каждый предварительный кодировщик может содержать некоторое множество весов предварительного кодирования, при этом каждый вес предварительного кодирования может соответствовать, по меньшей мере, одному антенному элементу устройства 108 беспроводной связи.

Действие 301 связано с действием 401, которое будет описано ниже.

Действие 302

В некоторых вариантах осуществления изобретения, когда устройство 108 беспроводной связи определило количество предварительных кодировщиков, которые должны содержаться в указанном подмножестве, как упомянуто в описанном выше действии 301, устройство 108 беспроводной связи может передать на RN 106 определенное количество или информацию, касающуюся определенного количества предварительных кодировщиков. Это может быть выполнено для информирования RN 106 о размере упомянутого подмножества. Тем не менее, ясно, что RN 106 не нужно знать точный размер упомянутого подмножества, то есть точное количество предварительных кодировщиков, которые должны содержаться в указанном подмножестве. В некоторых вариантах осуществления изобретения устройство 108 беспроводной связи передает информацию, касающуюся верхнего предела размера упомянутого подмножества.

В некоторых вариантах осуществления изобретения действие 302 осуществляют после описанного ниже действия 304. В таких вариантах осуществления изобретения устройство 108 беспроводной связи определяет подмножество предварительных кодировщиков из множества предварительных кодировщиков, и далее передает на RN 106 определенное количество или информацию, касающуюся определенного количества предварительных кодировщиков. Если, например, подмножество содержит пять предварительных кодировщиков, то устройство 108 беспроводной связи может передать на RN 106 число пять или информацию, касающуюся пяти предварительных кодировщиков, например, соответствующий индекс для каждого предварительного кодировщика. Тем не менее, если указанное подмножество содержит пять предварительных кодировщиков, и только три из них уникальны, то устройство 108 беспроводной связи может передать информацию, касающуюся этих трех уникальных предварительных кодировщиков.

Действие 302 связано с действием 402, которое будет описано ниже.

Действие 303

В некоторых альтернативных вариантах осуществления изобретения RN 106 передает на устройство 108 беспроводной связи упомянутое количество предварительных кодировщиков, которые должны содержаться в упомянутом подмножестве. Таким образом, в таких вариантах осуществления изобретения, устройство 108 беспроводной связи принимает от RN 106 количество предварительных кодировщиков, которые должны содержаться в упомянутом подмножестве, вместо самостоятельного определения указанного количества. В других вариантах осуществления изобретения RN 106 может передать информацию, касающуюся количества предварительных кодировщиков, например соответствующий индекс для каждого предварительного кодировщика, при этом далее устройство 108 беспроводной связи по этой информации может получить количество предварительных кодировщиков, которые должны содержаться в указанном подмножестве.

Действие 303 связано с действиями 403 и 601, которые будут описаны ниже.

Действие 304

Устройство 108 беспроводной связи определяет подмножество предварительных кодировщиков из множества предварительных кодировщиков. В некоторых вариантах осуществления изобретения устройство 108 беспроводной связи может определить упомянутое подмножество в ответ на прием от RN 106 количества предварительных кодировщиков, которые должны содержаться в указанном подмножестве, или при приеме информации, касающейся количества предварительных кодировщиков, которые должны содержаться в указанном подмножестве, причем указанная информация передана из RN 106.

Далее, как упомянуто выше, в дополнительных вариантах осуществления изобретения устройство 108 беспроводной связи может автономно определить подмножество предварительных кодировщиков, на основе, например,
