Устройство микродермабразии

Иллюстрации

Показать все

Группа изобретений относится к медицине. Устройство микродермабразии содержит путь вытяжки, по которому проходят фрагменты кожи, удаленные устройством, и блок обнаружения. Блок обнаружения выполнен с возможностью определения одной или более характеристик фрагментов кожи, проходящих по пути вытяжки. Блок обнаружения выполнен с возможностью определения глубины шлифовки, выполняемой устройством, основываясь на указанных одной или более характеристиках фрагментов кожи, проходящих по пути вытяжки. Блок обнаружения содержит детектор, расположенный на пути вытяжки, для обнаружения одной или более характеристик фрагментов кожи, проходящих по пути вытяжки. Детектор содержит источник света, выполненный с возможностью формирования сфокусированного луча света, и светоприемник, выполненный с возможностью обнаружения луча света, излучаемого источником света. Способ определения глубины шлифовки устройства микродермабразии содержит этапы, на которых определяют одну или более характеристик фрагментов кожи, проходящих по пути вытяжки устройства, и определяют глубину шлифовки, выполняемой устройством, основываясь на указанных одной или более характеристиках фрагментов кожи, проходящих по пути вытяжки. Изобретение обеспечивает повышение точности определения глубины шлифовки, а также обеспечивает возможность активного определения глубины шлифовки, что позволяет предотвратить удаление избыточного количества слоев кожи. 2 н. и 12 з.п. ф-лы, 3 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ, КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящая заявка относится к устройству микродермабразии. Настоящая заявка также относится к способу определения операционной глубины шлифовки устройства микродермабразии.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Известно обеспечение эксфолиации кожи как легкой косметической процедуры. Такая процедура используется для удаления мертвых клеток с наиболее глубокого слоя или слоев кожи. Это обеспечивает средство омолаживания кожи, осветления пор и доведения до минимума линий и других знаков, обнаруженных на поверхности кожи.

Одной из таких процедур, используемых для удаления мертвых клеток с наиболее глубокого слоя или слоев кожи, является микродермабразия. Микродермабразия использует механический носитель для эксфолиации, чтобы удалять мертвые клетки кожи с наиболее глубокого слоя или слоев кожи, называемых эпидермисом. При этом преимущества заключаются в утолщении эпидермиса и отложении коллагена.

Устройства микродермабразии обычно содержат две части: абразивный материал, чтобы воздействовать на и удалять наиболее глубокий слой или слои кожи, и средство вытяжки, чтобы осторожно приподнимать кожу и убирать удаленные частицы кожи из области операции.

Устройства микродермабразии работают посредством шлифовки с использованием частиц или посредством шлифовки без использования частиц. При абразивной чистке с использованием частиц поток частиц под высоким давлением, таких как оксид алюминия, оксид магния, хлористый натрий или частицы бикарбоната натрия, направляется на кожу, чтобы шлифовать кожу и удалять фрагменты кожи с верхнего слоя или слоев кожи. Также создается вакуум, чтобы удалять с области кожи абразивные частицы и отслаиваемые фрагменты кожи. При абразивной чистке без использования частиц шероховатая поверхность, такая как поверхность с вкраплениями алмазной крошки, движется поверх кожи, чтобы абразивно очищать кожу и удалять фрагменты кожи с верхнего слоя или слоев кожи.

Кожа имеет два основных слоя - эпидермис и дерма. Эпидермис содержит наиболее глубокие слои кожи. Такие слои содержат слой stratum corneum (самый глубокий слой), слой stratum lucidum, слой stratum granulosum, слой stratum spinosum и слой stratum basale. Было обнаружено, что удаление слоя stratum corneum по меньшей мере способствует получению полезных результатов микродермабразии. Поэтому необходимо гарантировать, что в отношении кожи применяется соответствующая глубина очистки. Однако было также обнаружено, что если глубина очистки превышает определенную глубину, то может возникать раздражение кожи или кровотечение.

Известна попытка достигнуть желаемой глубины очистки кожи, применяя заданное количество проходов устройства микродермабразии по коже. Однако такой способ неточен и не учитывает другие переменные, такие как различные типы кожи, местоположение кожи и состояние кожи.

Следует заметить, что патентная заявка US 2008/0249537 A1 раскрывает устройство обработки кожи, имеющее абразивный наконечник, содержащий отверстие вытяжки, через которое удаляются высвобожденные частицы кожи. Устройство обработки кожи дополнительно содержит датчик для измерения маслянистости кожи, которая должна обрабатываться, результат измерения которого используется для управления отсасыванием. Датчик кожи раскрывается как отдельный от блока обработки и измеряющий маслянистость необработанной кожи.

Дополнительно следует заметить, что международная патентная заявка WO 95/12357 A1 раскрывает устройство удаления слоя stratum corneum, периодически прикладывая липкую пленку к определенной области кожи. Устройство, соответствующее WO 95/12357 A1, содержит источник света, чтобы освещать пучком света используемую часть липкой пленки, позволяя визуально контролировать прилипший слой stratum corneum.

Дополнительно следует заметить, что WO 2008/13454 A1 раскрывает устройство увеличения проницаемости кожи путем абразивной обработки кожи. Устройство WO 2008/13454 A1 содержит механизм управления с обратной связью, основанный на двух электродах, измеряющих проводимость остающейся кожи, проводимость которой, как предполагается, является критерием проницаемости кожи.

Наконец, следует заметить, что документ US 2006/100567 A1 раскрывает устройство изменения ткани посредством аппликатора, содержащего средство управления для контроля физического свойства остающейся кожи.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Задача настоящего изобретения заключается в обеспечении устройства микродермабразии и/или способа определения операционной глубины шлифовки устройства микродермабразии, которое, помимо прочего, существенно облегчает или решает упомянутые выше проблемы.

В соответствии с настоящим изобретением, обеспечивается устройство микродермабразии, содержащее путь вытяжки, по которому вытягиваются фрагменты кожи, удаленные устройством, и блок обнаружения, выполненный с возможностью обнаружения одной или более характеристик фрагментов кожи, проходящих по пути вытяжки, в котором блок обнаружения выполнен с возможностью определения глубины шлифовки, выполняемой устройством, основываясь на одной или более характеристиках фрагментов кожи, проходящих по пути вытяжки.

С помощью такого устройства можно активно определять глубину шлифовки, выполняемой на коже пользователя. Поэтому можно гарантировать, что пользователь достигает требуемой глубины шлифовки и/или предотвращает удаление избыточного количества слоев кожи. Это предотвращает повреждение и/или ограничивает раздражение кожи пользователя из-за использования устройства микродермабразии.

Блок обнаружения может дополнительно содержать детектор, расположенный на пути вытяжки, чтобы обнаруживать одну или более характеристик фрагментов кожи, проходящих по пути вытяжки.

Поэтому блок обнаружения способен легко определять одну или более характеристик фрагментов кожи, сошлифованных с кожи пользователя и проходящих по пути вытяжки. Вышеупомянутое устройство также обеспечивает простое средство считывания одной или более характеристик фрагментов кожи.

Детектор может быть первым детектором и блок обнаружения может дополнительно содержать второй детектор, расположенный на пути вытяжки, чтобы обнаруживать фрагменты кожи, проходящие по пути вытяжки.

Обеспечивая второй детектор, можно максимально повысить точность блока обнаружения. Это также обеспечивает избыточность на случай отказа одного из детекторов или если один из детекторов чем-либо перекрывается.

Первый и второй детекторы могут быть выполнены с возможностью обнаружения различных характеристик фрагментов кожи, проходящих по пути вытяжки.

В таком устройстве блок обнаружения способен более легко определять глубину шлифовки, учитывая различия кожи.

Детектор может содержать фотодатчик.

Блок обнаружения может дополнительно содержать модуль обратной связи, выполненный с возможностью обеспечения обратной связи пользователю, основываясь на операционной глубине шлифовки, определенной блоком обнаружения.

Поэтому пользователь может легко определять правильную глубину шлифовки.

Блок обнаружения может быть выполнен с возможностью определения количества фрагментов кожи, проходящих по пути вытяжки.

Описанное выше устройство можно легко обнаруживать и определять переменную характеристику фрагментов кожи. Количество фрагментов кожи, удаленных с участка кожи, может обеспечивать обратную связь по глубине обработки, где глубина шлифовки коррелируется с эффективностью и потенциальными побочными эффектами.

Блок обнаружения может быть выполнен с возможностью определения размера фрагментов кожи, проходящих по пути вытяжки.

Это означает, что относительно просто можно обеспечить блок обнаружения, способный определять характеристики фрагментов кожи, например, простой источник света и светоприемник.

Блок обнаружения может быть выполнен с возможностью определения температуры фрагментов кожи, проходящих по пути вытяжки.

В таком устройстве можно максимально повысить точность определяемой глубины шлифовки.

Блок обнаружения может быть выполнен с возможностью определения веса фрагментов кожи, проходящих по пути вытяжки.

В таком устройстве можно определить дополнительные атрибуты фрагментов кожи, такие как молекулярный состав фрагментов кожи.

Блок обнаружения может быть выполнен с возможностью определения содержания воды во фрагментах кожи, проходящих по пути вытяжки.

Поэтому также возможно обеспечить альтернативную обратную связь, такую как по гидрации кожи и/или по качеству кожного барьера.

Блок обнаружения может быть выполнен с возможностью определения коэффициента рассеивания фрагментов кожи, проходящих по пути вытяжки. Определяя коэффициент рассеивания, можно получить индикацию гидрации кожи в различных ее слоях. Блок обнаружения может быть выполнен с возможностью определения профиля поглощения фрагментов кожи, проходящих по пути вытяжки, или поглощения на одной длине волны фрагментов кожи, проходящих по пути вытяжки.

Поэтому существует возможность идентифицировать тип фрагментов/клеток кожи, подвергнутой шлифовке. Измеряя профиль поглощения фрагментов кожи также можно обеспечить обратную связь по типу кожи и эффективности обработки. Это может также помочь адаптировать протокол обработки в направлении создания индивидуализированного профиля обработки.

Модуль обратной связи может быть выполнен с возможностью обеспечения визуальной, механической и/или звуковой индикации.

Устройство микродермабразии может быть устройством микродермабразии для чистки неабразивными частицами.

В таком устройстве можно относительно просто определять частицы кожи, проходящие через блок обнаружения.

В соответствии с другим аспектом изобретения, обеспечивается способ определения глубины шлифовки устройства микродермабразии, содержащий этапы, на которых определяют одну или более характеристик фрагментов кожи, проходящих по пути вытяжки устройства, и определяют глубину шлифовки, выполняемой устройством, основываясь на одной или более характеристиках фрагментов кожи, проходящих по пути вытяжки.

Способ может дополнительно содержать определение одной или более из следующих характеристик: объем фрагментов кожи, проходящих по пути вытяжки, размер фрагментов кожи, проходящих по пути вытяжки, температура фрагментов кожи, проходящих по пути вытяжки, вес фрагментов кожи, проходящих по пути вытяжки, содержание воды во фрагментах кожи, проходящих по пути вытяжки, коэффициент рассеивания фрагментов кожи, проходящих по пути вытяжки, профиль поглощения фрагментов кожи, проходящих по пути вытяжки и/или поглощение или одна длина волны фрагментов кожи, проходящих по пути вытяжки.

Способ может дополнительно содержать обеспечение визуальной или акустической обратной связи, основываясь на определенной глубине шлифовки.

Способ определения глубины шлифовки устройства микродермабразии может быть способом определения глубины шлифовки устройством микродермабразии с использованием неабразивных частиц.

Эти и другие аспекты изобретения станут очевидны и будут подробно объяснены со ссылкой на описанные далее варианты осуществления.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Варианты осуществления изобретения будут теперь описаны только для примера со ссылкой на сопроводительные чертежи, на которых:

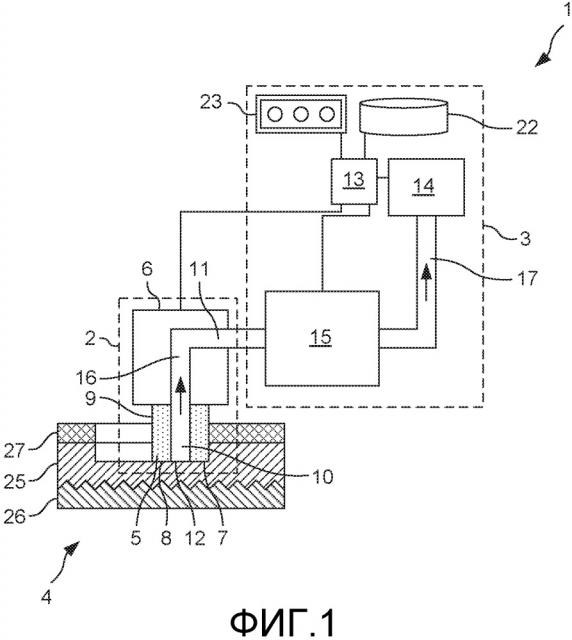

Фиг.1 - схема устройства микродермабразии;

Фиг.2 - схема части устройства микродермабразии, показанного на фиг.1; и

Фиг.3 - схема части другого варианта выполнения устройства микродермабразии, показанного на фиг.1.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

На фиг.1 показана схема устройства 1 микродермабразии. Устройство 1 микродермабразии является устройством микродермабразии, не использующим частицы. Устройство микродермабразии, не использующее частицы, имеет блок 2 головки и блок 3 обнаружения. Блок 2 головки выполнен с возможностью воздействия на кожу 4 пользователя, чтобы шлифовать внешний слой или слои кожи и удалять фрагменты кожи (не показаны) с внешнего слоя или слоев кожи 4. Блок 3 обнаружения выполнен с возможностью определения характеристик фрагментов кожи, как будет объяснено здесь далее. Блок 3 обнаружения также выполнен с возможностью удаления сошлифованных фрагментов кожи с кожи 4.

Устройство 1 микродермабразии выполнено с возможностью воздействия на кожу, чтобы получить определенную глубину шлифовки кожи 4. То есть, слой или часть слоя, где кожа подвергается воздействию благодаря удалению внешних слоев и/или части слоя.

Блок 2 головки содержит абразивную головку 5 и блок 6 привода. Абразивная головка 5 имеет абразивную поверхность 7. Абразивная поверхность 7 образуется на внешней поверхности абразивной головки 5. В настоящем устройстве абразивная головка 5 является обычно цилиндрической с основной поверхностью 8 и боковой поверхностью 9. Абразивная поверхность 7 формируется на основной и боковой поверхностях 8, 9. Следует также понимать, что предусматриваются и альтернативные устройства.

Абразивная поверхность 7 формируется алмазной крошкой, нанесенной на внешнюю поверхность абразивной головки 5, используя склеивающий материал. Следует также понимать, что предусматриваются и альтернативные абразивные поверхности.

Через блок 2 головки проходит отверстие 10. Отверстие 10 является частью пути 11 вытяжки, по которому вытягиваются фрагменты кожи, удаленные с кожи 4, как будет объяснено ниже. Впускное отверстие 12 пути 11 вытяжки выполняется в абразивной головке 5. Впускное отверстие 12 формируется в абразивной поверхности 7, хотя следует понимать, что для формирования впускного отверстия 12 в абразивной головке 5 могут быть сформированы одно или более альтернативных отверстий.

Блок 6 привода выполнен с возможностью вращения абразивной головки 5 вокруг ее продольной оси. Блок 6 привода является электродвигателем, который приводит в действие скрепленную с ним абразивную головку 5. Блок 6 привода выполнен с возможностью управления контроллером 13. Блок 6 привода выполнен с возможностью вращения абразивной головки 5 во время использования устройства 1. Это помогает шлифовке слоя или слоев кожи 4, подлежащих удалению. Хотя в настоящем варианте осуществления обеспечивается блок 6 привода, следует понимать, что блок 6 привода может отсутствовать. При отсутствии блока 6 привода конструкция блока 2 головки упрощается. В таком устройстве действие шлифования производится движением абразивной головки 5 вручную по коже пользователя.

Блок 2 головки устанавливается в корпусе и выступает из корпуса (не показан) устройства 1. Альтернативно, должно быть понятно, что блок 2 головки может быть вынесен из корпуса устройства 1 и присоединяться гибкой трубкой (не показана) и электрическими проводами (не показаны). Электрические провода обеспечивают подачу на блок 2 головки электропитания и рабочих сигналов, например, на блок 6 привода. Гибкая трубка (не показана) определяет часть пути 11 вытяжки.

Путь 11 вытяжки проходит внутри корпуса. Путь 11 вытяжки формирует путь, по которому вытягиваются воздух и фрагменты кожи. Путь 11 вытяжки проходит от впускного отверстия 12 к выпускному отверстию (не показано). Воздух вместе с фрагментами кожи, проходящими по пути 11 вытяжки, выбрасывается через выпускное отверстие. Накопительная камера (не показана) может быть расположена на выпускном отверстии и/или на фильтре, чтобы собирать фрагменты кожи и ограничивать их рассеивание в окружающей атмосфере. Фрагменты кожи могут затем выбрасываться на более позднем этапе.

Вакуумный насос 14 расположен на пути 11 вытяжки, чтобы формировать поток воздуха через путь 11 вытяжки. Вакуумный насос 14 является обычным и поэтому его подробное описание здесь не приводится. Вакуумный насос 14 формирует область низкого давления на стороне впускного отверстия пути 11 вытяжки, так чтобы воздух и фрагменты кожи затягивались в путь 11 вытяжки через впускное отверстие 12.

Как показано на фиг.1 и 2, блок 3 обнаружения содержит камеру 15 обнаружения. Камера 15 обнаружения располагается на пути 11 вытяжки. То есть, воздух и фрагменты кожи, проходящие по пути 11 вытяжки, проходят через камеру 15 обнаружения. Первый канал 16 вытяжки определяется между впускным отверстием 12 и камерой 15 обнаружения и второй канал 17 вытяжки определяется между камерой 15 обнаружения и выпускным отверстием (не показано). Первый и второй каналы 16, 17 вытяжки формируются трубками. В настоящей конструкции камера 15 обнаружения располагается на пути 11 вытяжки до вакуумного насоса 14.

Диаметр камеры 15 обнаружения больше, чем диаметр первого и второго каналов 16, 17 вытяжки. Однако следует понимать, что в альтернативном устройстве камера 15 обнаружения определяется секцией трубки, образующей путь 11 вытяжки. В таком устройстве камера 15 обнаружения не имеет других размеров поперечного сечения, по сравнению с остальной частью пути 11 вытяжки. В настоящем устройстве расширение пути 11 вытяжки на участке камеры 15 обнаружения обеспечивает снижение скорости потока текучей среды через камеру 15 обнаружения, чтобы получить максимальную точность обнаружения одной или более характеристик фрагментов кожи. Альтернативно, камера 15 обнаружения образует канал между впускным отверстием 12 и выпускным отверстием (не показано).

Детектор 18 располагается в камере 15 обнаружения. Детектор 18 выполнен с возможностью обнаружения одной или более характеристик сошлифованных фрагментов кожи, проходящих через камеру 15 обнаружения. Детектор 18 содержит источник 19 света, выполненный с возможностью формирования сфокусированного луча 20 света, и светоприемник 21, выполненный с возможностью обнаружения луча 20 света, излучаемого источником 19 света. Светоприемник 21 является фотодатчиком. Следует понимать, что для определения одной или более характеристик сошлифованных фрагментов кожи могут использоваться альтернативные средства обнаружения. Источник 19 света и светоприемник 21 располагаются вне камеры 15 обнаружения, чтобы не допускать накопления на них фрагментов кожи. В камере обнаружения формируются окна, соответствующие источнику 19 света и освещающие светоприемник 21 детектора 18. Однако предусматривается, что источник 19 света и светоприемник 21 могут быть расположены в камере 15 обнаружения.

В настоящем устройстве светоприемник 21 обнаруживает световой луч, излучаемый источником 19 света во время использования устройства 1. Детектор 18 выполнен с возможностью обнаружения, когда фрагмент кожи, проходящий через камеру 15 обнаружения, сталкивается со световым лучом 20. То есть, когда фрагмент кожи проходит через световой луч 20, свет, излучаемый источником 19 света и принимаемый светоприемником 21, ограничивается или перекрывается.

Детектор 18 определяет, когда фрагмент кожи проходит через область обнаружения детектора 18. Детектор 18 поэтому способен определять количество частиц кожи, проходящих через камеру 15 обнаружения. Это означает, что блок 3 обнаружения может определять объем фрагментов кожи, проходящих по пути 11 вытяжки во времени. Контроллер, образующий часть блока 3 обнаружения, выполнен с возможностью сравнения определенного объема фрагментов кожи с заданными пороговыми значениями. Заданные пороговые значения хранятся в таблице поиска. Таблица поиска хранится в модуле 22 запоминающего устройства. Модуль 22 запоминающего устройства содержит, в частности, энергозависимую память и энергонезависимую память или другие носители, пригодные для хранения пороговых значений.

Блок 3 обнаружения дополнительно содержит дисплей 23, действующий в качестве модуля визуальной обратной связи. Дисплей 23 обеспечивает индикацию операционной глубины шлифовки во время использования устройства 1. Такой дисплей может быть выполнен с возможностью указания глубины или указания, когда достигаются или превышаются заданные пороги. Следует понимать, что модуль визуальной обратной связи может иметь альтернативную конструкцию, например, быть световой матрицей (не показано). В таком устройстве первый светильник, например, зеленого цвета, может управляться контроллером, когда достигается желаемая глубина шлифовки, и второй светильник, например, красного цвета, может управляться контроллером, когда превышается пороговое значение желаемой глубины шлифовки. Дополнительно, контроллер может управлять, например, третьим светильником, например, оранжевого цвета, когда другое пороговое значение глубины шлифовки не достигнуто. Он может указывать, что желаемая глубина шлифовки не достигнута. Пороговые значения могут быть диапазоном глубин. Модуль визуального дисплея может образовывать отдельный блок.

Хотя блок 3 обнаружения содержит дисплей, чтобы действовать в качестве модуля визуальной обратной связи, следует понимать, что могут использоваться альтернативные средства обратной связи пользователя. Например, блок 3 обнаружения может также или альтернативно содержать громкоговоритель (не показан), который действует как модуль акустической обратной связи или вибрационный блок.

Кожа 4 имеет два основных слоя - эпидермис 25 и дерма 26. Эпидермис 25 содержит наиболее глубокие слои кожи. К таким слоям относятся слой 27 stratum corneum (наиболее глубокий слой), слой stratum lucidum, слой stratum granulosum, слой stratum spinosum и слой stratum basale.

Во время использования устройства 1 микродермабразии, не использующего частицы, вакуумный насос 14 действует, чтобы формировать поток воздуха через путь 11 вытяжки, втягивая воздух через впускное отверстие 12 в абразивной поверхности 7. Блок 6 привода выполнен с возможностью вращения абразивной головки 5. Абразивная поверхность 7 затем приводится в контакт с кожей 4 пользователя. Поток воздуха через путь 11 вытяжки вытягивает кожу пользователя с абразивной поверхности 7.

Когда абразивная поверхность 7 перемещается по коже пользователя во время использования устройства 1, кожа шлифуется абразивной поверхностью 7, удаляя участок 4 кожи. Таким образом, создаются отшлифованные фрагменты кожи. Должно быть понятно, что глубина шлифовки будет зависеть от давления, оказываемого пользователем на кожу пользователя, или силы, приложенной вакуумом, действующим на кожу и создаваемым потоком воздуха через путь 11 вытяжки.

При работе устройства 1 вакуумный насос 14 тянет поток воздуха по пути 11 вытяжки. По мере того, как сошлифовываются фрагменты кожи, они вытягиваются через впускное отверстие 12 пути 11 вытяжки. Фрагменты кожи затем вытягиваются по пути 11 вытяжки. Поскольку сошлифованные фрагменты кожи проходят по пути 11 вытяжки, они проходят через камеру 15 обнаружения блока 3 обнаружения. Детектор 18 затем может обнаруживать количество сошлифованных частиц кожи, проходящих через область детектора во времени, и, таким образом, определить количество фрагментов кожи, проходящих через камеру 15 обнаружения за заданные периоды времени.

Было обнаружено, что количество фрагментов кожи, сошлифованных устройством 1, уменьшается по мере того, как глубина шлифовки увеличивается. Таким образом, количество частиц кожи, сошлифованных в заданные периоды времени, падает по мере того, как абразивная головка воздействует на более глубокие слои кожи.

Контроллер 13 сравнивает количество сошлифованных фрагментов кожи, обнаруженных детектором 18, с хранящимся пороговым значением или значениями. Когда блок 3 обнаружения определяет, что количество сошлифованных фрагментов кожи, проходящих по пути 11 вытяжки, равно или меньше порогового значения, то тогда блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была достигнута. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы указать пользователю, что желаемая глубина шлифовки была достигнута.

Если пользователь будет продолжать шлифовать участок кожи, то количество сошлифованных фрагментов кожи будет падать ниже другого порогового значения, и блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была превышена. Когда значение количества сошлифованных фрагментов кожи равно или меньше другого порогового значения, блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы указать пользователю, что желаемая глубина шлифовки была превышена. Следует понимать, что в другом варианте осуществления блок 3 обнаружения может обеспечивать индикацию только тогда, когда было достигнуто единственное пороговое значение.

В описанном выше устройстве пользователь может контролировать глубину шлифовки, получаемой устройством 1, и, таким образом, соответственно регулировать работу устройства. Поэтому пользователь может определить, была ли достигнута желаемая глубина шлифовки и/или предотвратить неблагоприятные влияния превышения порогового значения глубины шлифовки.

Блок обнаружения может быть выполнен с возможностью определения совокупного количества фрагментов кожи, определенного в течение одиночной обработки. Устройство 1 может также быть выполнено с возможностью определения, находится ли устройство в контакте с кожей пользователя, например, посредством использования бесконтактного датчика (не показан). В таком устройстве блок обнаружения может не работать.

В описанном выше варианте осуществления блок обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на количестве или объеме фрагментов кожи, проходящих по пути вытяжки и обнаруженных детектором во времени. Однако следует понимать, что в альтернативных вариантах осуществления операционная глубина шлифовки может быть определена блоком обнаружения, определяющим одну или более различных характеристик фрагментов кожи, проходящих по пути вытяжки. Конструкция альтернативных вариантов осуществления обычно бывает такой же, как конструкция вариантов осуществления, описанных выше, и, таким образом, подробное описание здесь приводиться не будет.

В альтернативном варианте осуществления блок обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на размере фрагментов кожи, проходящих по пути 11 вытяжки во время использования устройства 1.

В таком устройстве детектор 18 может быть источником сфокусированного света и фотодатчиком, как описано выше. Блок 3 обнаружения выполнен с возможностью определения размера фрагментов кожи, проходящих по пути 11 вытяжки, определяя промежуток времени, в течение которого область детектора 18 перекрывается фрагментами кожи по мере того, как они проходят через камеру обнаружения. Следует понимать, что промежуток времени, в течение которого детектор 18 перекрывается фрагментами кожи, будет увеличиваться по мере увеличения размера сошлифованных фрагментов кожи. Промежуток времени, в течение которого детектор 18 перекрывается фрагментами кожи, зависит от скорости потока по пути 11 вытяжки. В настоящем варианте осуществления скорость потока обычно определяется константой, однако блок 3 обнаружения может дополнительно содержать датчик скорости потока (не показан), чтобы определять скорость потока по пути 11 вытяжки.

Было обнаружено, что размер фрагментов кожи, сошлифованных устройством 1, увеличивается по мере увеличения глубина шлифовки. То есть, размер сошлифованных частиц кожи увеличивается по мере того, как абразивная головка воздействует на более глубокие слои кожи.

Контроллер 13 сравнивает размер сошлифованных фрагментов кожи, обнаруженных детектором 18, с хранящимся в памяти пороговым значением или значениями. Когда блок 3 обнаружения определяет, что размер сошлифованных фрагментов кожи, проходящих по пути 11 вытяжки, находится в пределах порогового диапазона, то тогда блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была достигнута. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была достигнута.

Если пользователь будет продолжать шлифовать участок кожи, то размер сошлифованных фрагментов кожи будет увеличиваться, чтобы стать равным или больше другого порогового значения, и блок 3 обнаружения затем определяет, что желаемая глубина шлифовки была превышена. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была превышена. Следует понимать, что в другом варианте осуществления блок 3 обнаружения может обеспечивать индикацию, только когда было достигнуто одно пороговое значение.

В альтернативной конструкции блок 3 обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на температуре фрагментов кожи, проходящих по пути 11 вытяжки во время использования.

Температура фрагментов кожи может определяться блоком 3 обнаружения, который обнаруживает инфракрасное излучение. Например, может использоваться инфракрасный датчик.

С помощью экспериментов обнаружено, что температура фрагментов кожи, сошлифованных устройством 1, увеличивается по мере увеличения глубины шлифовки. То есть, температура сошлифованных частиц кожи увеличивается по мере того, как абразивная головка воздействует на более глубокие слои кожи.

В таком устройстве контроллер 13 сравнивает температуру сошлифованных фрагментов кожи, обнаруженных детектором 18, с хранящимся в памяти пороговым значением или значениями. Когда блок 3 обнаружения определяет, что температура сошлифованных фрагментов кожи, проходящих по пути 11 вытяжки, равна или больше порогового значения, то тогда блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была достигнута. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была достигнута.

Если пользователь будет продолжать шлифовку участка кожи, то температура сошлифованных фрагментов кожи будет увеличиваться, чтобы стать равной или большей, чем другое пороговое значение. Блок 3 обнаружения затем принимает решение, что желаемая глубина шлифовки была превышена. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была превышена. Следует понимать, что в другом варианте осуществления блок 3 обнаружения может обеспечивать индикацию, когда было достигнуто только одно пороговое значение или многочисленные пороговые значения.

Альтернативно, можно основываться на перепаде температур, который сравнивается с основной температурой фрагментов, обнаруженной в начале работы устройства. В таком устройстве пороговые значения основываются на перепаде температур.

В альтернативном устройстве блок 3 обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на весе фрагментов кожи, проходящих по пути вытяжки во время использования. В одном из вариантов осуществления камера 15 обнаружения является цилиндрической центробежной камерой, и вес фрагментов кожи определяется, используя конфигурацию центрифуги обнаружения.

Посредством экспериментов было обнаружено, что вес фрагментов кожи, сошлифованных устройством 1, увеличивается по мере увеличения глубины шлифовки. Было обнаружено, что увеличение веса обнаруженных фрагментов кожи указывает увеличение содержания клеток во фрагментах кожи. Поэтому было обнаружено, что вес сошлифованных частиц кожи увеличивается, поскольку абразивная головка воздействует на более глубокие слои кожи.

В таком устройстве контроллер 13 сравнивает вес сошлифованных фрагментов кожи, обнаруженных детектором 18, с хранящимся в памяти пороговым значением или значениями. Когда блок 3 обнаружения определяет, что вес сошлифованных фрагментов кожи, проходящих по пути 11 вытяжки, равен или больше порогового значения, то тогда блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была достигнута. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была достигнута.

Если пользователь продолжает шлифовать участок кожи, то вес сошлифованных фрагментов кожи увеличивается, чтобы стать равным или больше, чем другое пороговое значение. Блок 3 обнаружения затем принимает решение, что желаемая глубина шлифовки была превышена. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была превышена. Следует понимать, что в другом варианте осуществления блок 3 обнаружения может обеспечивать индикацию, когда было достигнуто только одно пороговое значение или многочисленные пороговые значения.

В альтернативном устройстве блок 3 обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на содержании воды во фрагментах кожи, проходящих по пути вытяжки во время использования. В таком устройстве детектор выполнен с возможностью обнаружения заданного спектра поглощения или конкретной длины волны, на которой только или прежде всего существует поглощение водой. В одном варианте осуществления детектор выполнен с возможностью обнаружения длины волны, равной или большей, чем 1000 нм.

Посредством экспериментов было обнаружено, что содержание воды во фрагментах кожи, сошлифованных устройством 1, увеличивается по мере того, как увеличивается глубины шлифовки. То есть, было обнаружено, что содержание воды в сошлифованных частицах кожи увеличивается по мере того, как абразивная головка воздействует на более глубокие слои кожи.

В таком устройстве контроллер 13 сравнивает содержание воды в сошлифованных фрагментах кожи, обнаруженных детектором 18, с хранящимся в памяти пороговым значением или значениями. Когда блок 3 обнаружения определяет, что содержание воды в сошлифованных фрагментах кожи, проходящих по пути 11 вытяжки, равно или больше, чем пороговое значение, то тогда блок 3 обнаружения принимает решение, что желаемая глубина шлифовки была достигнута. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была достигнута.

Если пользователь будет продолжать шлифовать участок кожи, то содержание воды в сошлифованных фрагментах кожи увеличивается, чтобы стать равным или большим, чем другое пороговое значение. Блок 3 обнаружения затем принимает решение, что желаемая глубина шлифовки была превышена. Блок 3 обнаружения поэтому управляет модулем обратной связи, в данном случае, дисплеем 23, чтобы обеспечить пользователю индикацию, что желаемая глубина шлифовки была превышена. Следует понимать, что в другом варианте осуществления блок 3 обнаружения может обеспечивать индикацию, когда только одно пороговое значение или многочисленные пороговые значения были достигнуты.

В альтернативном устройстве блок обнаружения выполнен с возможностью определения операционной глубины шлифовки, основываясь на коэффициенте рассеивания фрагментов кожи, проходящих по пути вытяжки во время использования. В одном таком варианте осуществления источник света и светоприемник детектора смещены относительно друг друга. Поэтому, детектор выполнен с возможностью обнаружения вклада фрагментов кожи в рассеивание, а не в пропускание или отражение ими.

Посредством экспериментов обнаружено, что коэффициент рассеивания фрагментов кожи, сошлифованных устройством 1, уменьшается по мере увеличения глубины шлифовки. Было обнаружено, что уменьшение коэффициента рассеивания обнаруженных фрагментов кожи указывает на уменьшение количества фрагментов сухой кожи. Поэтому было обнаружено, что коэффициент рассеивания сошлифованных частиц кожи уменьшается по мере того, как абразивная головка воздействует на более глубокие слои кожи.

В таком устройстве контроллер 13 сравнивает коэффициент рассеивания сошлифованных фрагментов кожи, обнаруженных детектором 18, с хранящимся в памяти пороговым значением или значениями. Когда блок 3 обнаружения определяет, что коэффициент рассеивания со
