Контейнер для жидкости и система выталкивания жидкости

Контейнер для жидкости и система выталкивания жидкости

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к контейнеру для жидкости и системе выталкивания жидкости, содержащей такой контейнер.

Уровень техники

Одним примером устройства для выталкивания жидкости является принтер, выталкивающий чернила из записывающей головки (также именуемой "головка") на носитель для записи (например, лист бумаги) для печати. В известной технологии подачи чернил на записывающую головку чернила подаются на записывающую головку чернильного картриджа, расположенного на записывающей головке, в то же время, подавая чернила в чернильный картридж или головку по трубке из чернильного контейнера, расположенного вне устройства для выталкивания жидкости (см. патентные источники 1-3). Чернильный контейнер имеет большую емкость для хранения большого количества чернил по сравнению с чернильным картриджем. Чернильный контейнер имеет впускное отверстие для чернил (также именуемую "впускное отверстие для жидкости" или "порт заправки чернил"), и пользователь может легко заполнить (пополнить) контейнер чернилами через впускное отверстие для чернил.

Например, в технологии, описанной в патентном источнике 1, чернильный контейнер имеет выпускное отверстие для чернил и чернила подаются на записывающую головку через это выпускное отверстие и гибкую трубку.

Патентные источники:

Патентный источник 1 - JP-A-2005-219483

Патентный источник 2 - JP-A-2005-1284

Патентный источник 3 – JP-A-2005-199693

Раскрытие изобретения

Технические проблемы

Отдельно от впускного отверстия для жидкости чернильный контейнер может иметь отверстие для атмосферного воздуха, чтобы впускать в контейнер для чернил атмосферный воздух при расходовании чернил. Пользователь при заправке контейнера чернилами через впускное отверстие для чернил обращает внимание на впускное отверстие для чернил. В соответствии с взаимным расположением впускного отверстия для чернил и отверстия для атмосферного воздуха, когда в контейнере находятся чернила в количестве не меньшем, чем заданное количество, чернила могут выливаться через отверстие для атмосферного воздуха, но не могут выливаться из впускного отверстия для чернил. Дополнительно, пользователь может не заметить выливание чернил через отверстие для атмосферного воздуха.

Когда отверстие для атмосферного воздуха закрыто листовым элементом, выполняющим функцию сепарации газа и жидкости, этот листовой элемент может смачиваться чернилами, вытекающими из отверстия для атмосферного воздуха. В листовом элементе, смоченном чернилами, может понизиться его первоначальная функция. Например, листовой элемент, смоченный чернилами не может предотвратить протечку чернил через этот листовой элемент наружу. Например, в листовом элементе, смоченном чернилами, может ухудшиться воздухопроницаемость, что помешает поступлению воздуха через отверстие для атмосферного воздуха в контейнер для чернил. Эта проблема не характерна для чернильного контейнера, но часто встречается в контейнере для жидкости, в котором хранится жидкость, выталкиваемая из устройства для выталкивания жидкости, который имеет конструкцию, в которой впускное отверстие для жидкости выполнено отдельно от отверстия для атмосферного воздуха.

Во-первых, имеется потребность в создании способа уменьшения вероятности вытекания жидкости из отверстия для атмосферного воздуха, когда жидкость заливается через впускное отверстие для жидкости в контейнер для жидкости, в котором впускное отверстие для жидкости выполнено отдельно от отверстия для атмосферного воздуха.

Когда чернила заливают в контейнер через впускное отверстие для жидкости, когда в контейнере еще имеется остаток чернил, в зависимости от положения выпускного отверстия для чернил, соединенного с внутренней полостью контейнера, через впускное отверстие для чернил и гибкую трубку во время заправки чернил в головку может попадать воздух. Попадание воздуха в головку может привести к дефектам печати, например, к пропуску точек.

Эта проблема не характерна для чернильного контейнера, но часто встречается в контейнере для жидкости для подачи жидкости на устройство для выталкивания жидкости, конструкция которого позволяет заливать жидкость в контейнер для жидкости через впускное отверстие для жидкости.

Во-вторых, существует потребность в создании способа снижения вероятности попадания воздуха из контейнера для жидкости в устройство для выталкивания жидкости, когда контейнер для жидкости заполняется жидкостью через впускное отверстие для жидкости.

Когда чернила заливаются в чернильный контейнер через впускное отверстие для жидкости и подаются из чернильного контейнера на принтер, могут возникать различные отказы и проблемы. Например, чернильный контейнер может иметь канал для атмосферного воздуха, для подачи воздуха в контейнер по мере расходования чернил. Когда чернильный контейнер заполнен чернилами, чернила могут вытекать через отверстие для атмосферного воздуха. Чтобы обеспечить стабильную подачу чернил на записывающую головку принтера чернильный контейнер предпочтительно выполняют так, чтобы поддерживать уровень чернил в чернильном контейнере, которые открыты в атмосферу (уровень жидкости, открытой в атмосферу) в заданном диапазоне высот относительно записывающей головки. Например, высота уровня жидкости, открытой в атмосферу, удерживается так, чтобы не превышать высоту записывающей головки, чтобы предотвратить вытекание чернил из головки. Когда чернильный контейнер заполнен чернилами, и подача чернил из чернильного контейнера на записывающую головку возобновляется, уровень жидкости, открытой в атмосферу, может выйти за пределы заданного диапазона высот, что приведет к нестабильной подаче чернил из чернильного контейнера на записывающую головку. Например, уровень жидкости, открытой в атмосферу может находиться над записывающей головкой, что может привести к утечке чернил из головки под действием давления, создаваемого чернильным контейнером (давления жидкости).

Эта проблема не характерна для чернильного контейнера, но часто встречается в контейнерах с впускным отверстием для хранения жидкости, которая должна выталкиваться устройством для выталкивания жидкости.

В-третьих, существует потребность в создании способа снижения вероятности возникновения проблем или отказов в контейнере для жидкости, имеющем впускное отверстие для жидкости.

Когда при заправке (пополнении) чернильного контейнера чернила капают из впускного отверстия для жидкости, на поверхности налитых чернил (на поверхности воды) могут возникать пузыри. Когда заправка продолжается в присутствии пузырей, пузыри могут начать выходить через впускное отверстие для жидкости.

Эта проблема не характерна для чернильного контейнера, но часто встречается в контейнерах для хранения жидкости с впускным отверстием для жидкости, которая должна выталкиваться из устройства для выталкивания жидкости.

В-четвертых, существует потребность в способе снижения вероятности выхода пузырей, образовавшихся при заправке контейнера для жидкости жидкостью через впускное отверстие для жидкости.

Чернильный контейнер можно устанавливать в разные пространственные положения, т.е., в рабочее положение, в котором чернила подаются из чернильного контейнера на принтер, и в заправочное положение, в котором в чернильный контейнер заливают чернила через впускное отверстие для жидкости. Когда рабочее положение отличается от заправочного положения, у пользователя могут возникнуть трудности при проверке количества оставшихся в чернильном контейнере чернил в соответствующих положениях.

Эта проблема не характерна для чернильного контейнера, но часто встречается в контейнере для хранения жидкости с впускным отверстием для жидкости, которая должна выталкиваться устройством для выталкивания жидкости.

В-пятых, существует потребность в способе, позволяющем пользователю легко проверять уровень жидкости, остающейся в контейнере для жидкости, имеющем впускное отверстие для жидкости.

Решение проблем

Для достижения по меньшей мере части поставленных целей, согласно настоящему изобретению предлагаются различные аспекты и варианты, описанные ниже.

Первый аспект

Контейнер для жидкости, предназначенный для подачи жидкости в устройство для выталкивания жидкости, содержащий:

камеру для жидкости, предназначенную для хранения жидкости;

воздушную камеру, соединенную с камерой для жидкости для введения атмосферного воздуха в камеру для жидкости по мере расходования жидкости из камеры для жидкости;

отверстие для атмосферного воздуха, предназначенное для подачи атмосферного воздуха в воздушную камеру; и

впускное отверстие для жидкости, предназначенное для заправки жидкостью камеры для жидкости,

причем впускное отверстие для жидкости расположено ниже, чем отверстие для атмосферного воздуха в заправочном положении контейнера, в котором жидкость заливают в камеру для жидкости.

В контейнере согласно этому аспекту в заправочном положении впускное отверстие для жидкости расположено выше отверстия для атмосферного воздуха. Такая конструкция снижает вероятность вытекания жидкости через отверстие для атмосферного воздуха при заправке жидкостью камеры для жидкости через впускное отверстие для жидкости. Дополнительно, внимание пользователя при заправке обращено на впускное отверстие для жидкости. Это снижает вероятность вытекания жидкости через впускное отверстие для жидкости.

Второй аспект

Контейнер согласно аспекту 1, далее содержащий:

листовой элемент, предназначенных для разделения отверстия для атмосферного воздуха и атмосферы, при этом листовой элемент является проницаемым для газов и непроницаемым для жидкости.

В контейнере для жидкости по второму аспекту, листовой элемент предотвращает вытекание жидкости, хранящейся в камере для жидкости, через отверстие для атмосферного воздуха, наружу. Дополнительно, впускное отверстие для жидкости расположено ниже, чем отверстие для атмосферного воздуха. Такая конструкция уменьшает вероятность вытекания жидкости через отверстие для атмосферного воздуха во время заправки контейнера для жидкости жидкостью. Это позволяет предотвратить смачивание листового элемента жидкостью во время заправки и уменьшает вероятность снижения функциональности листового элемента.

Третий аспект

Контейнер по любому из аспектов 1 и 2, далее содержащий:

соединительный канал, один конец которого открыт в воздушную камеру, а другой конец - в камеру для жидкости, и который, тем самым, соединяет воздушную камеру с камерой для жидкости, при этом:

впускное отверстие для жидкости в заправочном положении расположено ниже отверстия на указанном одном конце.

Конструкция контейнера для жидкости согласно третьему аспекту снижает вероятность попадания жидкости в воздушную камеру во время заправки жидкостью. Это позволяет еще больше снизить вероятность вытекания жидкости через отверстие для атмосферного воздуха во время заправки жидкостью.

Четвертый аспект

Контейнер для жидкости по любому из аспектов 1 -3, далее содержащий:

упругую пробку, предназначенную для закрывания впускного отверстия для жидкости и съемно установленную во впускном отверстии для жидкости, при этом:

камера для жидкости имеет воздушное накопительное пространство для накопления воздуха объемом V1 при заправке жидкостью камеры для жидкости до достижения уровнем жидкости верхнего края впускного отверстия для жидкости в заправочном положении,

причем контейнер для жидкости соответствует выражению отношения V1≥ V2, где V2 представляет объем участка камеры для жидкости, примыкающего к впускному отверстию для жидкости, занимающего положение не ниже, чем высота впускного отверстия для жидкости в рабочем положении контейнера для жидкости, из которого жидкость подается в устройство для выталкивания жидкости.

В контейнере для жидкости по четвертому аспекту изобретения, даже когда через впускное отверстие для жидкости в контейнер заливается избыточное количество жидкости, например, приводящее к переполнению, воздушное накопительное пространство может накопить воздух заданного объема (объем V1) в камере для жидкости. Объем V1 не меньше объема V2 участка, прилегающего к впускному отверстию для жидкости. Это снижает вероятность того, что пробка будет открыта для жидкости в камере для жидкости, когда положение контейнера после заправки жидкостью поменяется на рабочее. Это снижает вероятность снижения качества жидкости, например, в результате загрязнения при контакте с пробкой.

Пятый аспект

Контейнер для жидкости по аспекту 4, в котором:

воздушное накопительное пространство является углублением, образованным стороной стенки, образующей камеру для жидкости и открыто вниз в вертикальном направлении в заправочном положении.

В контейнере для жидкости согласно пятому аспекту, воздушное накопительное пространство легко формируется углублением, которое открыто вниз в вертикальном направлении.

Шестой аспект

Контейнер для жидкости по любому из аспектов 1-5, в котором:

в рабочем положении контейнера для жидкости, из которого жидкость подается в устройство для выталкивания жидкости, отверстие для атмосферного воздуха расположено на стороне, находящейся ближе к верхней грани воздушной камеры, чем к нижней грани.

Конструкция контейнера для жидкости по шестому аспекту снижает вероятность вытекания жидкости через отверстие для атмосферного воздуха, даже когда жидкость попадает в часть воздушной камеры во время заправки жидкостью.

Седьмой аспект

Контейнер для жидкости, предназначенный для подачи жидкости в устройство для выталкивания жидкости, содержащий:

камеру для жидкости, предназначенную для хранения жидкости,

впускное отверстие для жидкости, соединенное с камерой для жидкости и предназначенное для заправки жидкостью камеры для жидкости; и

порт выпуска жидкости, один конец которого соединен с камерой для жидкости на заданной высоте от нижней грани камеры для жидкости, а другой конец открыт наружу, при этом в заправочном положении контейнера для жидкости, в котором камеру для жидкости заправляют жидкостью, порт выпуска жидкости позволяет жидкости, хранящейся в камере для жидкости, вытекать наружу,

при этом контейнер для жидкости установлен так, что в рабочем положении контейнера для жидкости, в котором жидкость из камеры для жидкости подается в устройство для выталкивания жидкости, порт выпуска жидкости расположен ниже впускного отверстия для жидкости, и

камера для жидкости имеет приемник для жидкости, соединенный с одним концом порта выпуска жидкости и предназначенный для удержания жидкости в камере для жидкости так, что жидкость в порте выпуска жидкости и жидкость в камере для жидкости не разрываются и не имеют включений воздуха при изменении положения контейнера для жидкости с рабочего на заправочное, когда в камере для жидкости находится не менее заданного количества жидкости.

Контейнер для жидкости по седьмому аспекту имеет приемник для жидкости и, тем самым, в заправочном положении предотвращает появление воздуха в разрыве между жидкостью в порту выпуска жидкости и жидкостью в камере для жидкости. Это снижает вероятность попадания воздуха в устройство для выталкивания жидкости через порт выпуска жидкости, когда контейнер заправляют жидкостью.

Восьмой аспект

Контейнер для жидкости по аспекту 7, в котором

приемник для жидкости имеет перегородку, соединенную с нижней гранью камеры для жидкости так, чтобы ее высота была не менее заранее заданной в заправочном положении,

при этом перегородка блокирует поток жидкости в направлении от указанного одного конца, когда положение контейнера для жидкости изменяется с рабочего на заправочное.

В контейнере для жидкости по восьмому аспекту перегородка блокирует поток жидкости и, тем самым, позволяет предотвратить появление разрыва между жидкостью в приемнике для жидкости и жидкостью в порте выпуска жидкости и попадание в этот разрыв воздуха. Это снижает вероятность попадания воздуха в устройство для выталкивания жидкости через порт выпуска жидкости при заправке контейнера для жидкости жидкостью.

Девятый аспект

Контейнер для жидкости по аспекту 7, в котором:

приемник для жидкости имеет пористый элемент, расположенный на нижней грани камеры для жидкости для абсорбции и удержания жидкости в заправочном положении,

при этом пористый элемент закрывает указанный один конец порта выпуска жидкости и заставляет жидкость, находящуюся в камере для жидкости, течь в порт выпуска жидкости, когда жидкость из камеры для жидкости подается в устройство для выталкивания жидкости.

В контейнере для жидкости по девятому аспекту пористый элемент удерживает жидкость и, тем самым, не допускает разрыва между жидкостью в приемнике для жидкости и жидкостью в порте выпуска жидкости и попадания в нее воздуха. Это снижает вероятность попадания воздуха в устройство для выталкивания жидкости через порт впуска жидкости при заправке контейнера для жидкости жидкостью.

Десятый аспект

Контейнер для жидкости, предназначенный для подачи жидкости в устройство для выталкивания жидкости, содержащий:

камеру для жидкости, предназначенную для хранения жидкости, образованную множеством стенок;

впускное отверстие для жидкости, предназначенное для заправки жидкостью камеры для жидкости и имеющее один конец, открытый наружу, и другой конец, открытый в камеру для жидкости;

пробку, закрывающую впускное отверстие для жидкости;

канал для атмосферного воздуха, предназначенный для подачи атмосферного воздуха в камеру для жидкости; и

порт выпуска жидкости, предназначенный для подачи жидкости, хранящейся в камере для жидкости, в устройство для выталкивания жидкости, при этом

канал для атмосферного воздуха содержит:

воздушную камеру заданного объема,

первый канал для соединения воздушной камеры с атмосферой, и

второй канал на одном конце имеющий отверстие на воздушной стороне, открытое в воздушную камеру, и на другом конце имеющий отверстие на стороне жидкости, открытое в камеру для жидкости, и соединяющий камеру для жидкости с воздушной камерой, причем во втором канале сформирован мениск для удержания жидкости,

при этом второй канал содержит отверстие на стороне жидкости, и отверстие на воздушной стороне, расположенное ниже другого конца впускного отверстия для жидкости в рабочем положении контейнера для жидкости, в котором жидкость в контейнере для жидкости подается в устройство для выталкивания жидкости, и при этом

заправочное положение контейнера, в котором жидкость заливают через впускное отверстие для жидкости в камеру для жидкости, отличается от рабочего положения, и в этом положении отверстие на воздушной стороне расположено выше другого конца впускного отверстия для жидкости.

В контейнере для жидкости согласно десятому аспекту отверстие на воздушной стороне в заправочном положении расположено выше другого конца впускного отверстия для жидкости. Такая конструкция снижает вероятность попадания жидкости в воздушную камеру во время заправки и, следовательно, вероятность вытекания жидкости наружу через первый канал, соединяющий воздушную камеру с атмосферой. Предотвращение попадания жидкости в воздушную камеру позволяет удерживать уровень жидкости в контейнере для жидкости, открытый в атмосферу, в заданном диапазоне высот, даже если рабочее положение принимается сразу после заправки контейнера для жидкости жидкостью. Дополнительно, второй канал, в котором сформирован мениск, в рабочем положении расположен выше впускного отверстия для жидкости. Это позволяет сохранить сформированный мениск в течение длительного времени и длительно поддерживать уровень жидкости, открытый в атмосферу, постоянным.

Одиннадцатый аспект

Контейнер для жидкости по аспекту 10, в котором:

впускное отверстие для жидкости выполнено в одной из множества стенок и один конец впускного отверстия для жидкости открыт в горизонтальном направлении в рабочем положении, и в вертикальном направлении в заправочном положении, для того, чтобы заставит пользователя менять положение контейнера для жидкости с рабочего на заправочное когда необходимо заправить камеру для жидкости жидкостью через впускное отверстие для жидкости.

По существу один конец впускного отверстия для жидкости, открытый вверх в вертикальном направлении, облегчает заполнение камеры для жидкости жидкостью через впускное отверстие для жидкости. Конструкция камеры для жидкости согласно одиннадцатому аспекту заставляет пользователя менять положение контейнера на заправочное, когда пользователь заполняет камеру для жидкости жидкостью через впускное отверстие для жидкости. Это снижает вероятность неудачной заправки контейнера.

Двенадцатый аспект

Контейнер для жидкости по аспекту 11, в котором:

множество стенок содержит множество вертикальных стенок, которые расположены вертикально относительно монтажной поверхности, на которой контейнер для жидкости установлен в рабочем положении, и

впускное отверстие для жидкости выполнено в стенке воздушной стороны, которая расположена рядом с воздушной камерой, из указанного множества вертикальных стенок.

В контейнере для жидкости по двенадцатому аспекту впускное отверстие для жидкости сформировано так, что в рабочем положении один его конец открыт в горизонтальном направлении, а в заправочном положении другой конец открыт вверх в вертикальном направлении.

Тринадцатый аспект

Контейнер для жидкости по любому из аспектов 10 -12, далее содержащий:

элемент нижнего предела, выполненный на первой стенке, видимой снаружи, среди множества стенок, при этом элемент нижнего предела используется для обнаружения снаружи достижения уровнем жидкости в камере для жидкости первой пороговой величины при расходе жидкости из камеры для жидкости в рабочем положении, и

элемент верхнего предела, выполненный на второй стенке, видимой снаружи, не являющейся первой стенкой, среди множества стенок, при этом элемент верхнего предела используется для обнаружения снаружи достижения уровнем жидкости в камере для жидкости второй пороговой величины, когда камера для жидкости заправляется жидкостью через впускное отверстие для жидкости в заправочном положении, причем

первая стенка расположена вертикально относительно монтажной поверхности, на которую установлен контейнер для жидкости в рабочем положении, и

вторая стенка расположена вертикально относительно монтажной поверхности, на которой установлен контейнер для жидкости в заправочном положении.

Контейнер для жидкости по тринадцатому аспекту имеет элемент нижнего предела и элемент верхнего предела, которые позволяют пользователю легко проверить уровень жидкости в камере для жидкости в соответствующих пространственных положениях.

Четырнадцатый аспект

Контейнер для жидкости, предназначенный для подачи жидкости в устройство для выталкивания жидкости, выполненный с возможностью установки в рабочее положение, в котором жидкость подается на устройство для выталкивания жидкости, и в заправочное положение, в котором контейнер заправляют жидкостью, где рабочее положение отличается от заправочного положения,

при этом контейнер для жидкости содержит:

камеру для жидкости, образованную множеством стенок и предназначенную для хранения жидкости;

выпускное отверстие для жидкости, предназначенное для заправки камеры для жидкости жидкостью;

порт выпуска жидкости, предназначенный для подачи жидкости из камеры для жидкости в устройство для выталкивания жидкости;

элемент нижнего предела, выполненный на первой стенке, видимой снаружи, среди множества стенок, при этом элемент нижнего предела используется для обнаружения снаружи достижения уровнем жидкости в камере для жидкости первой пороговой величины при расходе жидкости из камеры для жидкости в рабочем положении, и

элемент верхнего предела, выполненный на второй стенке, видимой снаружи, не являющейся первой стенкой, среди множество стенок, при этом элемент верхнего предела используется для обнаружения снаружи достижения уровнем жидкости в камере для жидкости второй пороговой величины, когда камера для жидкости заправляется жидкостью через выпускное отверстие для жидкости в заправочном положении, при этом:

первая стенка расположена вертикально относительно монтажной поверхности, на которую установлен контейнер для жидкости в рабочем положении, и

вторая стенка расположена вертикально относительно монтажной поверхности, на которой установлен контейнер для жидкости в заправочном положении.

Контейнер для жидкости согласно четырнадцатому аспекту имеет элемент нижнего предела и элемент верхнего предела, которые позволяют пользователю легко проверить уровень жидкости в камере в соответствующих положениях.

Пятнадцатый аспект

Контейнер для жидкости по любому из аспектов 13 и 14, в котором:

элемент нижнего предела образует горизонтальную прямую в рабочем положении, и

элемент верхнего предела образует горизонтальную прямую в заправочном положении.

В контейнере для жидкости согласно пятнадцатому аспекту пользователь может легко проверить остаток жидкости в камере для жидкости, сравнив уровень жидкости с элементом нижнего предела или элементом верхнего предела в соответствующем положении.

Шестнадцатый аспект

Контейнер для жидкости, предназначенной для подачи жидкости в устройство для выталкивания жидкости, содержащий:

камеру для жидкости, предназначенную для хранения жидкости;

выпускное отверстие для жидкости, один конец которого открыт наружу, а другой конец открыт в камеру для жидкости, и предназначенное для заправки камеры для жидкости жидкостью;

порт выпуска жидкости, имеющий на одном конце выпускное отверстие для жидкости, открытое в камеру для жидкости для подачи жидкости из камеры для жидкости в устройство для выталкивания жидкости, при этом:

в заправочном положении контейнера для жидкости, в котором камеру для жидкости заправляют жидкостью через впускное отверстие для жидкости,

камера для жидкости имеет особое пространство, образованное стенкой камеры для жидкости для жидкости и открытое вниз в вертикальном направлении, и

в заправочном положении это особое пространство расположено выше другого конца впускного отверстия для жидкости.

В контейнере для жидкости по шестнадцатому аспекту камера для жидкости имеет особое пространство, расположенное выше другого конца впускного отверстия для жидкости так, что пузыри, возникающие при заправке камеры для жидкости жидкостью, скапливаются в этом особом пространстве. Такая конструкция снижает вероятность того, что пузыри, образующиеся при заправке, вытекут через впускное отверстие для жидкости, по сравнению с известным контейнером для жидкости без такого особого пространства.

Семнадцатый аспект

Контейнер для жидкости по аспекту 16, в котором:

в заправочном положении один конец впускного отверстия для жидкости расположен выше особого пространства. Такая конструкция снижает вероятность того, что пузыри, образующиеся во время заправки, вытекут из впускного отверстия для жидкости.

Восемнадцатый аспект

Контейнер для жидкости по любому из аспектов 16 и 17, в котором

в заправочном положении выпускное отверстие порта для выпуска жидкости расположено ниже особого пространства.

Конструкция контейнера для жидкости по восемнадцатому аспекту снижает вероятность попадания пузырей, образующихся при заправке контейнера для жидкости жидкостью, в порт выпуска жидкости. Это приводит к снижению вероятности попадания воздушных пузырей (воздуха) из контейнера для жидкости в головку устройства для выталкивания жидкости и, тем самым, предотвращает возникновение неисправностей головки, таких как пропущенные точки.

Девятнадцатый аспект

Система выталкивания жидкости, содержащая:

контейнер для жидкости по любому из аспектов 1-18;

устройство для выталкивания жидкости, имеющее головку для выталкивания жидкости на объект; и

соединительную трубку, расположенную так, чтобы соединять порт для выпуска жидкости контейнера для жидкости с устройством для выталкивания жидкости, и так, чтобы жидкость из камеры для жидкости по соединительной трубке вытекала в устройство для выталкивания жидкости.

Система выталкивания жидкости по девятнадцатому аспекту содержит контейнер для жидкости по любому из аспектов с первого по восемнадцатый. В одном примере система выталкивания жидкости содержит контейнер для жидкости по любому из аспектов с первого по шестой, с пониженной вероятностью вытекания жидкости из отверстия для атмосферного воздуха при заправке жидкостью. В другом варианте система выталкивания жидкости содержит контейнер для жидкости по любому из аспектов с седьмого по девятый, с пониженной вероятностью возникновения неполадок из-за попадания воздуха с устройство для выталкивания жидкости. В еще одном варианте система выталкивания жидкости содержит контейнер для жидкости по любому из аспектов с тринадцатого по пятнадцатый, зависящих от тринадцатого аспекта, которая позволяет поддерживать уровень жидкости в контейнере, открытом в атмосферу, в заданном диапазоне высот относительно монтажной поверхности даже в рабочем положении сразу после заполнения жидкостью. Это позволяет удерживать разницу высот относительно монтажной поверхности между головкой и уровнем жидкости в контейнере для жидкости, открытом в атмосферу, в заданном диапазоне, что позволяет стабильно выталкивать жидкость из головки. В другом примере система выталкивания жидкости содержит контейнер по любому из аспектов с четырнадцатого по пятнадцатый, зависимый от четырнадцатого, в котором контейнер для жидкости который позволяет легко проверять уровень жидкости в камере для жидкости как в рабочем, так и в заправочном положениях. В еще одном примере система выталкивания жидкости содержит контейнер для жидкости по любому из аспектов с шестнадцатого по восемнадцатый, с пониженной вероятностью вытекания пузырей, образующихся при заправке, через выпускное отверстие для жидкости.

Настоящее изобретение может быть реализовано в различных формах, например в форме системы производства описанного контейнера для жидкости и в способе выталкивания жидкости, использующем описанную систему выталкивания жидкости, а также в форме контейнера для жидкости и системы выталкивания жидкости, содержащей устройство для выталкивания жидкости и контейнер для жидкости, описанный выше.

Краткое описание чертежей

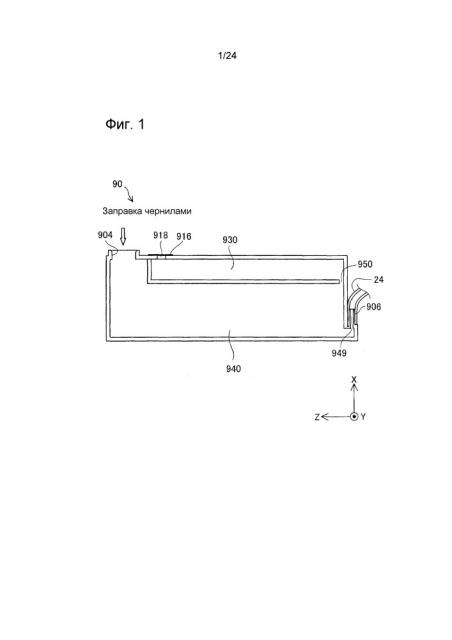

Фиг. 1 - пояснительная схема, иллюстрирующая первый базовый пример.

Фиг. 2А и 2В - пояснительные схемы, иллюстрирующие второй базовый пример.

Фиг. 3А и 3В - пояснительные схемы, иллюстрирующие систему 1 выталкивания жидкости по первому варианту.

Фиг. 4 - вид в перспективе внешнего вида чернильного контейнера 30.

Фиг. 5 - пояснительная схема, далее иллюстрирующая чернильный контейнер 30.

Фиг. 6 - концептуальная иллюстрация пути от входного отверстия 317 для воздуха до порта 306 выталкивания жидкости.

Фиг. 7 - пояснительная схема, иллюстрирующая подачу чернил.

Фиг. 8 - разнесенный вид в перспективе чернильного контейнера 30.

Фиг. 9 - пояснительная диаграмма, иллюстрирующая поток воздуха.

Фиг. 10 - вид в перспективе, иллюстрирующий внешний вид чернильного контейнера.

Фиг. 11А и 11В - пояснительные схемы, иллюстрирующие детали чернильного контейнера 30.

Фиг. 12 - пояснительная схема, иллюстрирующая чернильный контейнер 30.

Фиг. 13А-13С - заправка чернильного контейнера 30 чернилами.

Фиг. 14А и 14В - пояснительные схемы, иллюстрирующие чернильный контейнер 30а по второму варианту.

Фиг. 15 - пояснительная схема, иллюстрирующая полезные эффекты второго варианта.

Фиг. 16 - пояснительная схема, иллюстрирующая чернильный контейнер 30b по третьему варианту.

Фиг. 17А и 17В - пояснительные схемы, иллюстрирующие систему 1с выталкивания жидкости по четвертому варианту.

Фиг. 18 - вид в перспективе, иллюстрирующий внешний вид чернильного контейнера 30с по четвертому варианту.

Фиг. 19 - состояние с небольшим количеством чернил, остающихся в камере 340 для жидкости.

Фиг. 20А и 20В - пояснительные схемы, иллюстрирующие заправку чернильного контейнера 30с чернилами.

Фиг. 21 - пояснительная схема, иллюстрирующая положение чернил в рабочем пространственном положении.

Фиг. 22 - пояснительная схема, иллюстрирующая систему 1k выталкивания жидкости по сравнительному варианту.

Фиг. 23 - пояснительная схема, иллюстрирующая заправку контейнера 30с чернилами, и

Фиг. 24А и 24В - пояснительные схемы, иллюстрирующие чернильный контейнер 30d по пятому варианту.

Подробное описание

Далее следует описание некоторых аспектов настоящего изобретения.

А. Базовые примеры

В. Варианты и сравнительные примеры

С. Модифицированные примеры

А. Базовые примеры

Для облегчения понимания вариантов настоящего изобретения сначала будут описаны базовые примеры. На Фиг. 1 приведена пояснительная схема, иллюстрирующая контейнер 90 для жидкости по первому базовому примеру. Оси X, Y, X взаимно перпендикулярны и указаны на Фиг. 1 для обозначения направлений. На некоторых последующих чертежах по мере необходимости также приведены подобные обозначения осей X, Y, Z. Контейнер 90 для жидкости также упоминается как чернильный контейнер 90. Чернила подаются из порта 906 выталкивания жидкости чернильного контейнера 90 по шлангу 24, служащему подающей трубкой, во вспомогательный контейнер (не показан) в принтере (устройстве для выталкивания жидкости). В положении (рабочем положении) чернильного контейнера 90 во время подачи чернил во вспомогательный контейнер, отрицательное направление по оси Z направлено вниз в вертикальном направлении.

Чернильный контейнер 90 содержит камеру 940 для жидкости и воздушную камеру 930. Камера 940 для жидкости сообщается с воздушной камерой 930 через соединительный канал 950. В камере 940 для жидкости хранятся чернила. Чернила подаются через выпускное отверстие 949 для жидкости (также упоминаемое как "один конец 949 порта 906 выпуска жидкости") через порт 906 выпуска жидкости и шланг 24 во вспомогательный контейнер. При подаче чернил во вспомогательный контейнер выпускное отверстие 904 для жидкости закрыто пробкой (не показана).

По мере расходования чернил из камеры 940, через соединительный канал 950 из воздушной камеры 930 в камеру 940 для жидкости поступает воздух. Чернильный контейнер 90 имеет воздушное отверстие 918, через которое воздушная камера 930 открыта в атмосферу. На отверстии 918 для атмосферного воздуха имеется разделительная мембрана 916, разделяющая газ и жидкость, предотвращающая вытекание чернил.

При заправке контейнера 90 чернилами, контейнер 90 помещают на заданную горизонтальную плоскость так, чтобы отрицательное направление оси Х проходило вертикально вниз, как показано на Фиг. 1. Положение чернильного контейнера 90, показанное на Фиг. 1, называется "заправочным положением". В чернильном контейнере 90 по первому базовому примеру в заправочном положении впускное отверстие 904 для жидкости расположено выше, чем отверстие 918 для атмосферного воздуха. Когда пользователь заполняет камеру 940 для жидкости чернилами через впускное отверстие 904 для жидкости, возникает вероятность того, что избыток чернил начнет вытекать из отверстия 918 для атмосферного воздуха. Обычно пользователь при заправке обращает внимание на впускное отверстие 904 для жидкости и может не заметить вытекание чернил через отверстие 918 для атмосферного воздуха.

В конструкции по первому базовому примеру имеется мембрана 916, разделяющая газ и жидкость (также упоминаемая как "лист, разделяющий газ и жидкость"), которая изолирует отверстие 918 для атмосферного воздуха от внешней среды, и которая может быть смочена чернилами, вытекающими из отверстия 918 для атмосферного воздуха. Смачивание мембраны 916, разделяющей газ и жидкость,
