Ленточный картридж, устанавливаемый с возможностью отсоединения в ленточном печатающем устройстве, имеющем часть для установки картриджа, на которой устанавливается ленточный картридж, часть, представляющую собой механизм подачи ленты, которая обеспечивает подачу ленты для печати из установленного ленточного картриджа, часть, представляющую собой механизм подачи ленты, которая обеспечивает подачу красящей ленты синхронно с подачей ленты для печати, часть с печатающей головкой, которая выполняет печать на ленте для печати и выполнена с конфигурацией, обеспечивающей возможность ее перемещения между положением печатания и отведенным положением, крышку головки, выполненную на части для установки картриджа, и выпуклую часть, которая выступает от наружной поверхности крышки головки и направляет установку ленточного картриджа, при этом ленточный картридж включает в себя:

ленту для печати;

красящую ленту;

опорный валик, который получает энергию от части, представляющей собой механизм подачи ленты, и обращен к части с печатающей головкой, так, что лента для печати и красящая лента расположены между опорным валиком и печатающей головкой в положении печатания;

корпус картриджа, в котором размещены лента для печати, красящая лента и опорный валик;

отверстие для вставки, которое выполнено в корпусе картриджа и в которое вставляется крышка головки, когда ленточный картридж установлен на части для установки картриджа; и

противостоящую часть, которая выполнена на части отверстия для вставки, представляющей собой периферийную стенку отверстия, и в которую вставляется выпуклая часть для ограничения смещения ленточного картриджа в части для установки картриджа. 2 н. и 7 з.п. ф-лы, 17 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к ленточному картриджу, устанавливаемому на предназначенной для установки картриджа части ленточного печатающего устройства для его использования, и, в частности, к ленточному картриджу, в котором установлены лента для печати и красящая лента.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0002] В качестве подобных ленточного картриджа и ленточного печатающего устройства, в котором используется ленточный картридж, известны нижеописанные ленточный картридж и ленточное печатающее устройство (см. патентный документ 1).

Ленточный картридж включает в себя элемент для ленты, в котором лента для печати намотана на ленточный сердечник, элемент для красящей ленты, в котором красящая лента намотана на сердечник для намотки красящей ленты, сердечник для намотки красящей ленты, на который наматывается красящая лента, которая была израсходована, опорный валик, который обеспечивает подачу и выдачу ленты для печати из элемента для ленты, и корпус картриджа, в котором размещены элемент для ленты, элемент для красящей ленты, сердечник для намотки красящей ленты и опорный валик.

С другой стороны, на нижней пластине предназначенной для установки картриджа части ленточного печатающего устройства выполнены позиционирующий выступ, который обеспечивает размещение ленточного сердечника в заданном положении, печатающая головка, закрытая крышкой головки, приводной вал для опорного валика, который обеспечивает вращение опорного валика, и приводной вал для намотки красящей ленты, который обеспечивает намотку красящей ленты посредством сердечника для намотки красящей ленты. Кроме того, в пространстве с нижней стороны части для установки картриджа заделаны механизм подачи ленты, который выполнен с приводом от электродвигателя и обеспечивает вращение приводного вала для опорного валика и приводного вала для намотки красящей ленты.

[0003] [Патентный документ 1] JP-А-2012-20543

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0004] Между тем, при установке ленточного картриджа на такой части для установки картриджа крышка головки естественным образом функционирует в качестве исходной направляющей для установки. При этом, если крышка головки выполнена с ребром для усиления крышки головки, требуется увеличить отверстие для вставки в ленточном картридже, чтобы оно соответствовало размеру выступающего ребра, без нарушения функции направления. Однако увеличение выступа в отверстии вызывает образование зазора между крышкой головки и отверстием для вставки, в результате чего пыль или тому подобное могут легко проникать в зону вблизи печатающей головки или опорного валика.

В таком известном ленточном картридже вращающая сила будет приложена от приводного вала для опорного валика к опорному валику для подачи ленты для печати и красящей ленты, когда ленточный картридж установлен на части для установки картриджа. Аналогичным образом, вращающая сила будет приложена от приводного вала для намотки красящей ленты к сердечнику, предназначенному для намотки красящей ленты, для намотки красящей ленты. Некоторая часть вращающей силы, приложенной к опорному валику, будет приложена в виде вращающего момента к корпусу картриджа через опорную часть за счет трения между опорным валиком и опорной частью. Аналогичным образом, некоторая часть вращающей силы, приложенной к сердечнику для намотки красящей ленты, будет также приложена к корпусу картриджа в виде вращающего момента.

В этом случае опорный валик вращается по часовой стрелке, если смотреть на виде в плане, и сердечник для намотки красящей ленты вращается против часовой стрелки, если смотреть на виде в плане. Таким образом, результирующая сила, создаваемая вращающим моментом на стороне опорного валика и вращающим моментом на стороне сердечника для намотки красящей ленты, будет приложена к ленточному картриджу. Поскольку вращающие силы не имеют составляющих векторов, которые взаимно компенсируются на воображаемой линии, соединяющей вместе опорный валик и сердечник для намотки красящей ленты, они перекрываются друг с другом в направлении, пересекающем данную воображаемую линию, в результате чего результирующая сила будет приложена в виде наибольшей силы. По этой причине существует вероятность того, что будет иметь место отклонение от заданного положения ленточного картриджа внутри части для установки картриджа, когда ленточное печатающее устройство приводится в действие для выполнения печати. Кроме того, отклонение ленточного картриджа от заданного положения приводит к отклонению ленточного картриджа от заданного положения относительно печатающей головки, что оказывает отрицательное воздействие на качество печати.

[0005] Задача настоящего изобретения состоит в разработке ленточного картриджа, который может обеспечить уменьшение проникновения пыли без нарушения функции направления при установке относительно части для установки картриджа и предотвращение его отклонения от заданного положения внутри части для установки картриджа.

[0006] В соответствии с настоящим изобретением разработан ленточный картридж, устанавливаемый с возможностью присоединения/отсоединения в ленточном печатающем устройстве, имеющем часть для установки картриджа, на которой устанавливается ленточный картридж, часть, представляющую собой механизм подачи ленты, которая обеспечивает подачу ленты для печати из установленного ленточного картриджа, часть, представляющую собой механизм подачи красящей ленты, которая обеспечивает подачу красящей ленты синхронно с подачей ленты для печати, часть с печатающей головкой, которая выполняет печать на ленте для печати и выполнена с конфигурацией, обеспечивающей возможность ее перемещения между положением печатания и отведенным положением, крышку головки, выполненную на части для установки картриджа, и выпуклую часть, которая выступает от наружной поверхности крышки головки и направляет установку ленточного картриджа. Ленточный картридж содержит: ленту для печати; красящую ленту; опорный валик, который получает энергию от части, представляющей собой механизм подачи ленты, и обращен к части с печатающей головкой при ленте для печати и красящей ленте, удерживаемых между ними, в положении печатания; корпус картриджа, в котором размещены лента для печати, красящая лента и опорный валик; отверстие для вставки, которое выполнено в корпусе картриджа и в которое вставляется крышка головки, когда ленточный картридж установлен на части для установки картриджа, и противостоящую часть, которая выполнена на части отверстия для вставки, представляющей собой периферийную стенку отверстия, и в которую вставляется выпуклая часть для ограничения смещения ленточного картриджа.

[0007] В этом случае противостоящая часть предпочтительно представляет собой вогнутую часть.

[0008] Кроме того, в этом случае крышка головки предпочтительно включает в себя три закрывающие боковые стенки и имеет первую закрывающую боковую стенку, закрывающую сторону задней поверхности части с печатающей головкой, и две вторые закрывающие боковые стенки, проходящие соответственно от обоих наружных концов первой закрывающей боковой стенки, при этом часть отверстия для вставки, представляющая собой периферийную стенку отверстия, предпочтительно включает в себя три внутренние стенки отверстия и имеет первую внутреннюю стенку отверстия, соответствующую первой закрывающей боковой стенке, и две вторые внутренние стенки отверстия, соответствующие двум вторым закрывающим боковым стенкам, и три внутренние стенки отверстия предпочтительно образованы с формами, комплементарными по отношению к трем закрывающим боковым стенкам, если смотреть в направлении установки, в котором ленточный картридж устанавливают в ленточном печатающем устройстве.

[0009] В соответствии с данными конфигурациями отверстие для вставки направляется посредством крышки головки и размещается в его соответствующем положении установки, когда ленточный картридж установлен на части для установки картриджа. Часть отверстия для вставки, представляющая собой периферийную стенку отверстия, выполнена с противостоящей частью (вогнутой частью), в которую вставляется выпуклая часть крышки головки. Следовательно, установка выполняется плавно без увеличения размера части, представляющей собой периферийную стенку отверстия. Таким образом, не требуется выполнять большой зазор между тремя закрывающими боковыми стенками крышки головки и тремя внутренними стенками отверстия, представляющего собой отверстие для вставки. Соответственно, проникновение пыли или отклонение от заданного положения могут быть уменьшены без нарушения функции направления установки на части для установки картриджа.

[0010] В этом случае вогнутая часть предпочтительно относительно подогнана к выпуклой части.

[0011] В соответствии с данной конфигурацией вогнутая часть отверстия для вставки будет относительно подогнана к выпуклой части крышки головки при установке ленточного картриджа на части для установки картриджа. Следовательно, корпус картриджа размещается в заданном положении с помощью крышки головки посредством отверстия для вставки. То есть, отверстие для вставки, более конкретно, опорный валик может быть точно размещено (размещен) в заданном положении относительно части с печатающей головкой, закрытой крышкой головки.

[0012] Кроме того, вогнутая часть предпочтительно выполнена на первой внутренней стенке отверстия относительно выпуклой части, выступающей от наружной поверхности первой закрывающей боковой стенки, проходящей в том же направлении, что и направление подачи ленты для печати.

[0013] Между тем, при поджиме опорного валика, предусмотренного в корпусе картриджа, за счет перемещения части с печатающей головкой прижимающее усилие будет приложено к корпусу картриджа посредством опорного валика.

В соответствии с данной конфигурацией вогнутая часть первой внутренней стенки отверстия размещается в заданном положении посредством выпуклой части первой закрывающей боковой стенки, расположенной на стороне задней поверхности части с печатающей головкой. Следовательно, прижимающее усилие, создаваемое частью с печатающей головкой, воспринимается выпуклой частью посредством вогнутой части. То есть, прижимающее усилие, создаваемое частью с печатающей головкой, поглощается крышкой головки, закрывающей часть с печатающей головкой. Следовательно, в корпусе картриджа не будет возникать отклонение от заданного положения, обусловленное прижимающим усилием. Соответственно, качество печати может быть гарантировано.

[0014] Кроме того, вогнутая часть предпочтительно выполнена на каждой из двух вторых внутренних стенок отверстия относительно выпуклой части, выступающей от каждой из наружных поверхностей двух вторых закрывающих боковых стенок.

[0015] Между тем, когда опорный валик начинает вращаться (начинается подача ленты) при ленте для печати и красящей ленте, удерживаемых между опорным валиком и печатающей головкой, вращающая сила вблизи опорного валика будет приложена к корпусу картриджа.

В соответствии с данной конфигурацией вогнутые части вторых внутренних стенок отверстия размещаются в заданном положении посредством выпуклых частей двух вторых закрывающих боковых стенок. Вращающая сила вблизи опорного валика воспринимается двумя находящимися на расстоянии, выпуклыми частями посредством двух вогнутых частей. То есть, поскольку вращающая сила вблизи опорного валика уменьшается посредством крышки головки, уменьшается отклонение от заданного положения, возникающее в корпусе картриджа под действием вращающей силы. Соответственно, качество печати может быть гарантировано.

[0016] С другой стороны, вогнутая часть предпочтительно включает в себя две поверхности боковых стенок вогнутой части, и ленточный картридж предпочтительно размещается в заданном положении посредством двух поверхностей боковых стенок вогнутой части и выпуклой части в направлении, пересекающем направление, в котором выступает выпуклая часть.

[0017] Кроме того, вогнутая часть предпочтительно включает в себя поверхность нижней стенки вогнутой части, и поверхность нижней стенки вогнутой части предпочтительно включает в себя наклонную поверхность, поднимающуюся в направлении установки.

[0018] В соответствии с данными конфигурациями повышается точность позиционирования противостоящей части в направлении ее вогнутости и в направлении, пересекающем направление вогнутости, относительно выпуклой части. Соответственно, предназначенное для вставки отверстие корпуса картриджа может быть размещено так, что оно не будет перемещаться относительно крышки головки.

[0019] Кроме того, относительно выпуклой части, проходящей от поверхности основания для установки, выполненного в части для установки картриджа, до места, находящегося рядом с конечным положением траектории подачи красящей ленты со стороны, передней в направлении установки, вогнутая часть предпочтительно проходит от торцевой поверхности трех внутренних стенок отверстия со стороны, передней в направлении установки, до места, находящегося рядом с конечным положением.

[0020] В соответствии с данной конфигурацией ленточный картридж устанавливается на части для установки картриджа так, что он прилегает к основанию для установки. Таким образом, может быть повышена точность позиционирования отверстия для вставки, более конкретно, точность позиционирования опорного валика относительно части с печатающей головкой. Соответственно, может поддерживаться высокое качество печати.

[0021] В этом случае три внутренние стенки отверстия предпочтительно включают в себя основную часть внутренней стенки и угловую часть, в которой основная часть внутренней стенки и стенка корпуса на стороне поверхности основания для установки пересекаются друг с другом, и вогнутая часть предпочтительно образована из вогнутой канавки на угловой части и отверстия на основной части внутренней стенки.

[0022] В соответствии с данной конфигурацией вогнутая часть образована из вогнутой канавки на угловой части и отверстия основной части внутренней стенки. Следовательно, выступающая часть, такая как выступ, не образована на основной части внутренней стенки. Соответственно, может быть эффективно предотвращена ситуация, при которой вогнутая часть задевает компоненты внутри корпуса картриджа, ленту для печати или входит на траекторию подачи красящей ленты.

[0023] Кроме того, корпус картриджа предпочтительно включает в себя два корпуса, выполненные с возможностью отделения друг от друга в направлении установки, и вогнутая часть предпочтительно выполнена на одном из корпусов, при этом данный корпус расположен ближе к стороне, передней в направлении установки.

[0024] В соответствии с данной конфигурацией даже в том случае, если выпуклая часть выполнена на крышке головки в части для установки картриджа, она может вставляться посредством модификации конструкции только одного из корпусов.

[0025] В соответствии с настоящим изобретением разработан ленточный картридж, устанавливаемый с возможностью присоединения/отсоединения на предназначенной для установки картриджа части ленточного печатающего устройства, при этом часть для установки картриджа, на которой устанавливается ленточный картридж, имеющий ленту для печати и красящую ленту, выполнена с первой выходной частью, которая обеспечивает выдачу энергии для вращения вперед для подачи ленты для печати, со второй выходной частью, которая обеспечивает выдачу энергии для вращения в обратном направлении для намотки красящей ленты, и с контактной частью, которая расположена на стороне основной части и которая выполнена с возможностью входа в контакт с ленточным картриджем, когда ленточный картридж установлен. Ленточный картридж содержит, будучи установленным на части для установки картриджа, первую входную часть, к которой энергия для вращения вперед подводится от первой выходной части ленточного печатающего устройства, вторую входную часть, к которой энергия для вращения в обратном направлении подводится от второй выходной части ленточного печатающего устройства, и контактную часть, которая расположена на стороне картриджа и которая выполнена с возможностью входа в контакт с расположенной на стороне основной части, контактной частью ленточного печатающего устройства, при этом контактная часть, расположенная на стороне картриджа, находится на воображаемой линии, соединяющей вместе первую выходную часть и вторую выходную часть, или находится рядом с данной воображаемой линией и расположена так, чтобы противодействовать вращающим силам, создаваемым в ленточном картридже за счет вращающих сил, действующих со стороны первой выходной части и второй выходной части ленточного печатающего устройства.

[0026] В соответствии с данной конфигурацией контактная часть, расположенная на стороне картриджа, выполнена с возможностью входа в контакт с контактной частью, расположенной на стороне основной части, так, чтобы противодействовать вращающим силам, создаваемым первой выходной частью и второй выходной частью. Соответственно, силы, возникающие как следствие вращающих сил, действующих со стороны первой выходной части и второй выходной части, заставляют контактную часть, расположенную на стороне картриджа, и расположенную на стороне основной части, контактную часть части для установки картриджа входить в прочный контакт друг с другом для фиксации взаимного расположения контактной части, расположенной на стороне картриджа, и контактной части, расположенной на стороне основной части. Кроме того, поскольку контактная часть, расположенная на стороне картриджа, находится на воображаемой линии (включая зону вблизи нее), соединяющей вместе первую выходную часть и вторую выходную часть, или находится рядом с данной воображаемой линией, соответствующие вращающие силы, действующие со стороны первой выходной части и второй выходной части, не имеют составляющих векторов, которые взаимно уничтожаются на данной воображаемой линии или рядом с данной воображаемой линией, и, таким образом, становятся максимальными. Соответственно, за счет использования вращающих сил, вызывающих отклонение от заданного положения, отклонение ленточного картриджа от его заданного положения внутри части для установки картриджа может быть уменьшено.

[0027] В этом случае первая входная часть предпочтительно включена в опорный валик, выполненный с конфигурацией, обеспечивающей возможность его вращения, и вторая входная часть предпочтительно включена в сердечник для намотки, выполненный с конфигурацией, обеспечивающей возможность его вращения.

[0028] Кроме того, ленточный картридж предпочтительно дополнительно содержит: отверстие для вставки, которое обеспечивает возможность вставки крышки головки в него относительно части для установки картриджа, на которой выполнены часть с печатающей головкой и крышка головки, имеющая множество краевых частей, и контактная часть, расположенная на стороне основной части, выступает от одной из краевых частей крышки головки, и контактная часть, расположенная на стороне картриджа, предпочтительно заглублена на части, представляющей собой периферийную стенку отверстия и ограничивающей отверстие для вставки.

[0029] В соответствии с данной конфигурацией отклонение от заданного положения в направлении, пересекающем вогнутую часть и выпуклую часть, может быть дополнительно надежно уменьшено за счет контактного взаимодействия между вогнутой частью и выпуклой частью.

[0030] В этом случае по отношению к крышке головки, которая закрывает сторону предназначенной для поворота, опорной оси части с печатающей головкой, включает в себя первую закрывающую боковую стенку и вторую закрывающую боковую стенку, пересекающиеся друг с другом, и имеет контактную часть, расположенную на стороне основной части и выступающую от краевой части, в которой первая закрывающая боковая стенка и вторая закрывающая боковая стенка пересекаются друг с другом, часть, представляющая собой периферийную стенку отверстия, предпочтительно включает в себя первую внутреннюю стенку отверстия, соответствующую первой закрывающей боковой стенке, и вторую внутреннюю стенку отверстия, пересекающуюся с первой внутренней стенкой отверстия и соответствующую второй закрывающей боковой стенке, и контактная часть, расположенная на стороне картриджа, предпочтительно заглублена в угловой части, в которой первая внутренняя стенка отверстия и вторая внутренняя стенка отверстия пересекаются друг с другом.

[0031] В соответствии с данной конфигурацией контактная часть, расположенная на стороне картриджа, заглублена в угловой части между первой внутренней стенкой отверстия и второй внутренней стенкой отверстия в части, представляющей собой периферийную стенку отверстия. Следовательно, даже если контактная часть, расположенная на стороне картриджа, будет заглублена на части, представляющей собой периферийную стенку отверстия, прочность части, представляющей собой периферийную стенку отверстия, не будет утрачена.

[0032] В этом случае контактная часть, расположенная на стороне картриджа, предпочтительно принимает контактную часть, расположенную на стороне основной части.

[0033] В соответствии с данной конфигурацией ленточный картридж может быть размещен в заданном положении на части для установки картриджа, имеющей контактную часть, расположенную на стороне основной части, посредством контактной части, расположенной на стороне картриджа. То есть, даже если будет приложена сила, отличная от вращающих моментов, описанных выше, может быть предотвращено отклонение от заданного положения внутри части для установки картриджа.

[0034] Кроме того, по отношению к контактной части, расположенной на стороне основной части и включающей в себя первую выпуклую часть, выступающую от первой закрывающей боковой стенки, и вторую выпуклую часть, выступающую от второй закрывающей боковой стенки на краевой части, контактная часть, расположенная на стороне картриджа, предпочтительно включает в себя первую вогнутую часть, заглубленную на первой внутренней стенке отверстия так, чтобы она соответствовала первой выпуклой части, и вторую вогнутую часть, заглубленную на второй внутренней стенке отверстия так, чтобы она соответствовала второй выпуклой части.

[0035] В соответствии с данной конфигурацией ленточный картридж может быть размещен в заданном положении на части для установки картриджа посредством первой вогнутой части и второй вогнутой части. То есть, даже если будет приложена сила, отличная от вращающих моментов, описанных выше, может быть предотвращено отклонение от заданного положения внутри части для установки картриджа.

[0036] С другой стороны, контактная часть, расположенная на стороне картриджа, предпочтительно образована с формой, расширяющейся в направлении установки по направлению к части для установки картриджа.

[0037] Поскольку в соответствии с данной конфигурацией контактная часть, расположенная на стороне картриджа, направляется к части для установки картриджа вдоль контактной части, расположенной на стороне основной части, для установки ленточного картриджа, ленточный картридж может быть точно установлен в заданном положении на части для установки картриджа.

[0038] Кроме того, угловая часть предпочтительно служит в качестве контактной части, расположенной на стороне картриджа, вместо контактной части, расположенной на стороне картриджа и заглубленной в угловой части.

[0039] В соответствии с данной конфигурацией контактная часть, расположенная на стороне картриджа, необязательно заглублена в угловой части между первой внутренней стенкой отверстия и второй внутренней стенкой отверстия, и сама угловая часть может образовывать контактную часть, расположенную на стороне картриджа. Соответственно, конструкция зоны вблизи угловой части может быть упрощена.

[0040] Кроме того, ленточный картридж предпочтительно дополнительно содержит: отверстие для вставки, которое обеспечивает возможность вставки крышки головки в него относительно части для установки картриджа, на которой выполнены часть с печатающей головкой и крышка головки, и контактная часть, расположенная на стороне основной части, выступает от крышки головки, и контактная часть, расположенная на стороне картриджа, предпочтительно представляет собой часть, обращенную к расположенной на стороне основной части, контактной части, предусмотренной в части, представляющей собой периферийную стенку отверстия и ограничивающей отверстие для вставки.

[0041] В соответствии с данной конфигурацией контактная часть, расположенная на стороне картриджа, может быть необязательно заглубленной. Вместо этого часть, представляющая собой периферийную стенку отверстия, может образовывать контактную часть, расположенную на стороне картриджа. Соответственно, конструкция части, представляющей собой периферийную стенку отверстия, может быть упрощена. Кроме того, если внешняя сила, действующая в направлении, пересекающем направление, в котором контактная часть, расположенная на стороне картриджа, и контактная часть, расположенная на стороне основной части, входят в контакт друг с другом, будет мала, данная конфигурация может по существу предотвратить отклонение от заданного положения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

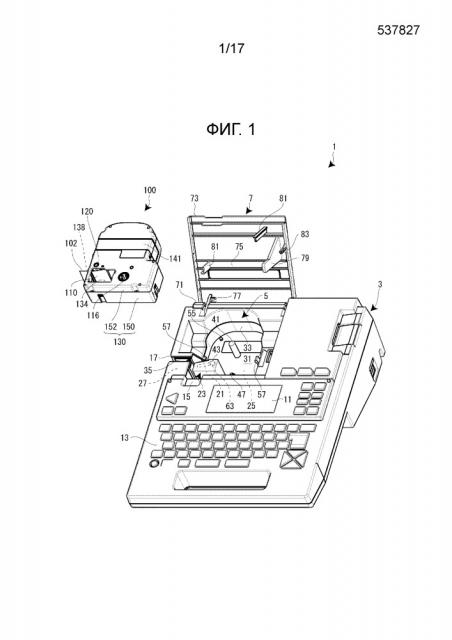

[0042] Фиг.1 представляет собой вид в перспективе снаружи ленточного печатающего устройства в соответствии с одним вариантом осуществления с его открытой крышкой.

Фиг.2А и 2В представляют собой соответственно вид в плане и вид боковой поверхности ленточного картриджа в соответствии с данным вариантом осуществления.

Фиг.3 представляет собой вид в плане части для установки картриджа.

Фиг.4 представляет собой вид в перспективе крышки для открытия/закрытия, если смотреть со стороны ее задней поверхности.

Фиг.5А и 5В представляют собой соответственно вид в плане ленточного картриджа при его удаленном верхнем корпусе и вид задней поверхности верхнего корпуса.

Фиг.6 представляет собой вид в перспективе ленточного картриджа, если смотреть со стороны его задней поверхности.

Фиг.7А и 7В представляют собой соответственно увеличенный вид в плане и увеличенный вид в разрезе зоны вблизи отверстия для вставки в состоянии, в котором ленточный картридж в соответствии с первым вариантом осуществления установлен на части для установки картриджа.

Фиг.8А и 8В представляют собой соответственно увеличенный вид в плане и увеличенный вид боковой поверхности зоны вблизи крышки головки в части для установки картриджа.

Фиг.9 представляет собой увеличенный вид в перспективе зоны вблизи отверстия для вставки в ленточном картридже в соответствии с первым вариантом осуществления.

Фиг.10 представляет собой увеличенный вид в плане зоны вблизи отверстия для вставки, когда ленточный картридж в соответствии со вторым вариантом осуществления установлен на части для установки картриджа.

Фиг.11А и 11В представляют собой соответственно увеличенный вид в плане и увеличенный вид в разрезе зоны вблизи расположенной на стороне картриджа, контактной части в состоянии, в котором ленточный картридж в соответствии с третьим вариантом осуществления установлен на части для установки картриджа.

Фиг.12А и 12В представляют собой соответственно увеличенный вид в плане и увеличенный вид боковой поверхности зоны вблизи крышки головки в части для установки картриджа.

Фиг.13 представляет собой увеличенный вид в перспективе зоны вблизи расположенной на стороне картриджа, контактной части ленточного картриджа в соответствии с третьим вариантом осуществления.

Фиг.14 представляет собой увеличенный вид в плане зоны вблизи расположенной на стороне картриджа, контактной части в состоянии, в котором ленточный картридж в соответствии с четвертым вариантом осуществления установлен на части для установки картриджа.

Фиг.15А и 15В представляют собой соответственно увеличенный вид в плане и увеличенный вид в разрезе зоны вблизи крышки головки в соответствии с первым модифицированным примером четвертого варианта осуществления.

Фиг.16А и 16В представляют собой соответственно увеличенный вид в плане и увеличенный вид в разрезе зоны вблизи крышки головки в соответствии со вторым модифицированным примером четвертого варианта осуществления.

Фиг.17 представляет собой увеличенный вид в плане зоны вблизи расположенной на стороне картриджа, контактной части в состоянии, в котором ленточный картридж в соответствии с пятым вариантом осуществления установлен на части для установки картриджа.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

[0043] В дальнейшем со ссылкой на сопровождающие чертежи будет приведено описание ленточного картриджа в соответствии с одним вариантом осуществления настоящего изобретения в сочетании с ленточным печатающим устройством, в котором устанавливается ленточный картридж. Ленточное печатающее устройство используется для выполнения печати при одновременной подаче ленты для печати и красящей ленты из установленного ленточного картриджа и для отрезки отпечатанной части от ленты для печати для создания этикетки (куска ленты).

[0044] [Краткое описание ленточного печатающего устройства]

Фиг.1 представляет собой вид в перспективе снаружи ленточного печатающего устройства и ленточного картриджа, устанавливаемого в ленточном печатающем устройстве. Как показано на фигуре, ленточное печатающее устройство 1 включает в себя корпус 3 устройства, образующий наружный кожух, часть 5 для установки картриджа, на которой ленточный картридж 100 устанавливают с возможностью присоединения/отсоединения, и крышку 7 для открытия/закрытия, которая открывает/закрывает часть 5 для установки картриджа. На верхней поверхности корпуса 3 устройства часть 5 для установки картриджа предусмотрена с задней стороны, дисплей 11 предусмотрен с центральной стороны, и клавиатура 13 предусмотрена с ближней стороны. Вблизи крышки 7 для открытия/закрытия выполнена заглубленная часть 15 для зацепления пальцем. Крышку 7 для открытия/закрытия открывают при вставке пальца в заглубленную часть 15 и подъеме крышки 7 пальцем. Кроме того, на боковой поверхности (левой боковой поверхности) корпуса 3 устройства выполнено удлиненное отверстие 17 для выталкивания ленты, предназначенное для выталкивания ленты 102 для печати.

[0045] Кроме того, ленточное печатающее устройство 1 включает в себя часть 23, которая представляет собой печатающий механизм и имеет печатающую головку 21, выполненную стоящей на части 5 для установки картриджа, часть 25, представляющую собой механизм подачи ленты и заделанную в пространстве с задней стороны части 5 для установки картриджа, и часть 27, представляющую собой механизм отрезки ленты и заделанную вблизи отверстия 17 для выталкивания ленты. Пользователь вводит информацию для печати посредством клавиатуры 13 и выполняет печать при управлении с помощью клавиатуры после подтверждения информации для печати на дисплее 11. После ввода команды печати часть 25, представляющая собой механизм подачи ленты, приводится в действие для обеспечения перемещения ленты 102 для печати и красящей ленты 110 параллельно друг другу. Кроме того, под действием тепла, подводимого от части 23, представляющей собой печатающий механизм, к красящей ленте 110, краска красящей ленты 110 переносится на ленту 102 для печати для выполнения печати. За счет подачи при печати лента 102 для печати выталкивается из отверстия 17 для выталкивания ленты. Когда печать будет завершена, часть 27, представляющая собой механизм отрезки ленты, приводится в действие для отрезки отпечатанной части ленты 102 для печати.

[0046] [Краткое описание ленточного картриджа]

Как показано на фиг.2А и 2В и фиг.5А и 5В, ленточный картридж 100 включает в себя ролик 106 для ленты, в котором лента 102 для печати намотана на ленточный сердечник 104, и ролик 114 для красящей ленты, в котором красящая лента 110 намотана на сердечник 112 для подачи. Кроме того, ленточный картридж 100 включает в себя сердечник 116 для намотки, на который наматывается красящая лента 110, которая была израсходована, и опорный валик 120 (валик), который входит в контакт с печатающей головкой 21 через посредство красящей ленты 110 и ленты 102 для печати и обеспечивает подачу ленты 102 для печати и красящей ленты 110. Кроме того, ленточный картридж 100 включает в себя корпус 130 картриджа, в котором размещены ролик 106 для ленты, ролик 114 для красящей ленты, сердечник 116 для намотки и опорный валик 120. Как описано выше, ленточный картридж 100 по данному варианту осуществления имеет так называемую оболочечную конструкцию, в которой наружная «оболочка» закрыта корпусом 130 картриджа.

[0047] Кроме того, ленточный картридж 100 включает в себя отверстие 134 для вставки, которое выполнено в корпусе 130 картриджа и в которое вставляется печатающая головка 21, когда ленточный картридж 100 установлен в ленточном печатающем устройстве 1. Кроме того, ленточный картридж 100 включает в себя отверстие 138 для выдачи ленты, которое образовано в корпусе 130 картриджа и из которого выдается лента 102 для печати. Следует отметить, что отверстие 134 для вставки может представлять собой сквозное отверстие или отверстие типа полости. Кроме того, как будет подробно описано позднее, ролик 106 для ленты опирается с возможностью вращения на цилиндрическую ось 192 для сердечника, выступающую внутрь корпуса 130 картриджа.

[0048] Когда опорный валик 120 и сердечник 116 для намотки приводятся в движение посредством части 25, представляющей собой механизм подачи ленты, лента 102 для печати подается наружу от ленточного сердечника 104 и красящая лента 110 подается наружу от сердечника 112 для подачи. Поданные наружу лента 102 для печати и красящая лента 110 проходят параллельно друг другу у опорного валика 120 и подвергаются процессу печати посредством печатающей головки 21. Поданный наружу конец (отпечатанная часть) ленты 102 для печати, на котором была выполнена печать, выдается из отверстия 138 для выдачи ленты в отверстие 17 для выталкивания ленты. С другой стороны, красящая лента 110 проходит вокруг части периферийной стенки отверстия 134 для вставки и наматывается посредством сердечника 116 для намотки. Следует отметить, что множество типов ленточных картриджей, имеющих разную толщину, имеются в наличии в качестве ленточного картриджа 100 в соответствии с шириной ленты, представляющей собой ленту 102 для печати.

[0049] [Детали ленточного печатающего устройства]

Как показано на фиг.1 и фиг.3, часть 5 для установки картриджа образована с плоской формой, комплементарной по отношению к плоской форме ленточного картриджа 100, и образована заглубленной с глубиной, соответствующей ленточному картриджу 100, имеющему максимальную толщину из множества типов устанавливаемых ленточных картриджей 100. В этом случае основание 31 для установки, образующее нижнюю пластинчатую часть части 5 для установки картриджа, и боковая пластинчатая часть 33 образованы (отформованы) как одно целое из смолы или тому подобного. Щелевидный канал 35 для выталкивания ленты образован между частью 5 для установки картриджа и отверстием 17 для выталкивания ленты, и часть 27, представляющая собой механизм отрезки ленты, заделана в данном месте.

[0050] На основании 31 для установки, выполненном в части 5 для установки картриджа, выполнены стоящие позиционирующий выступ 41, на котором устанавливается и размещается ось 192 для сердечника, и печатающая головка 21, закрытая крышкой 43 головки. Кроме того, предусмотрены стоящие приводной вал 45 для опорного валика, который вращается и привод
