Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к ленточному картриджу, с возможностью прикрепления/отсоединения устанавливаемому в ленточное печатающее устройство, в котором прижимной переключатель обеспечен на части установки картриджа.

УРОВЕНЬ ТЕХНИКИ

[0002] До сих пор ленточная кассета, содержащая углубленное пространство, соответствующее части поддержки датчика, обеспеченной на части установки кассеты печатающего устройства для создания ярлыков, была известна как ленточный картридж (см. патентный документ 1).

На части установки кассеты печатающего устройства для создания ярлыков расположен печатающий механизм и механизм передачи для выполнения печати на ленте, выдаваемой из ленточной кассеты. Вдобавок, на части установки кассеты, колонообразная часть поддержки датчиков, включающая в себя множество датчиков для детектирования отличительной информации ленты (ленты с пленкой) обеспечена в стоящем положении. Часть поддержки датчиков включает в себя четыре отражательных датчика, обеспеченных вертикально на ее передней поверхности, и четыре отражательных датчика, обеспеченных вертикально на ее правой боковой поверхности.

С другой стороны, ленточная кассета включает в себя катушку клейкой ленты, на которую намотана двусторонняя клейкая лента, катушку ленты с пленкой, на которую намотана лента с пленкой (печатная лента), и катушку красящей ленты, на которую намотана красящая лента, катушку намотки красящей ленты, которая наматывает красящую ленту, приводной валик ленты, и корпус кассеты, который вмещает в себе эти компоненты. Вдобавок, в пространстве между двусторонней клейкой лентой и лентой с пленкой, сформировано углубленное пространство, соответствующее части поддержки датчиков. Дополнительно, на периферийной части стенки, составляющей углубленную часть, в сумме обеспечено восемь черных детектируемых частей, соответствующих вышеописанным отражательным датчикам.

[0003] [Патентный документ 1] JP-A-2013-141749

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0004] В такой известной ленточной кассете, детектируемые части обязаны иметь маленький размер, так как углубленное пространство обеспечено в узком пространстве между двусторонней клейкой лентой и лентой с пленкой. Таким образом, существует вероятность того, что количество данных отличительной информации ленты с пленкой, которая должна быть детектирована, ограничено, или детектирование ленты с пленкой становится нестабильным.

С другой стороны, если детектируемые части обеспечены, например, на нижней поверхности ленточной кассеты (ленточного картриджа), чтобы обеспечивать широкое пространство, сила, которая выталкивает ленточную кассету, прикладывается к ленточной кассете в случае, в котором детектирующие части на стороне части установки картриджа являются микропереключателями или тому подобным. Таким образом, требуется конструкция для подавления силы.

[0005] Цель настоящего изобретения состоит в том, чтобы предложить ленточный картридж, который может быть защищен от выталкивания из части установки картриджа при установке в часть установки картриджа.

[0006] Согласно настоящему изобретению, предложен ленточный картридж, с возможностью прикрепления/отсоединения устанавливаемый в часть установки картриджа ленточного печатающего устройства, содержащего часть установки картриджа и прижимной переключатель, часть установки картриджа, содержащую часть основания установки и установочную периферийную часть стенки, окружающую часть основания установки и позволяющую установить в нее ленточный картридж, прижимной переключатель, содержащий стержень, выступающий в направлении, пересекающем направление установки, и обеспеченный на установочной периферийной части стенки. Ленточный картридж содержит: детектируемую часть, которая обеспечена на наружной периферийной поверхности ленточного картриджа и соответствует стержню, когда ленточный картридж установлен в часть установки картриджа, при этом детектируемая часть содержит наклонную поверхность направления установки, которая прижимает стержень, когда ленточный картридж установлен в часть установки картриджа.

[0007] Согласно данной конфигурации, наклонная поверхность направления установки прижимает стержень прижимного переключателя, обеспеченного на установочной периферийной части стенки, когда ленточный картридж установлен в часть установки картриджа. Таким образом, ленточный картридж может быть защищен от выталкивания из части установки картриджа при установке в часть установки картриджа.

[0008] В данном случае, детектируемая часть предпочтительно углублена на наружной периферийной поверхности.

[0009] Согласно данной конфигурации, стержень прижимного переключателя может быть надежно приведен в контакт с детектируемой частью.

[0010] В данном случае, наклонная поверхность направления установки предпочтительно наклонена в направлении выступания стержня на задней стороне в направлении установки.

[0011] В данном случае, часть установки картриджа предпочтительно позволяет устанавливать в нее n типов (где n является целым числом, большим или равным двум) ленточных картриджей, имеющих разную толщину в направлении установки, прижимной переключатель предпочтительно включает в себя n прижимных переключателей, каждый из которых отличается расстоянием от части основания установки в направлении, противоположном направлению установки, на установочной периферийной части стенки, детектируемая часть предпочтительно включает в себя n детектируемых частей на наружной периферийной поверхности ленточного картриджа, и одна или более и (n-1) или менее из n детектируемых частей, и детектирующие части, отличающиеся количеством согласно толщине ленточного картриджа, предпочтительно также содержат наклонную поверхность направления извлечения, которая освобождает прижимание стержня, когда ленточный картридж установлен в часть установки картриджа и прижимает стержень, когда ленточный картридж извлекают из части установки картриджа.

[0012] Согласно данной конфигурации, так как прижимание стержней, отличающихся количеством согласно толщине установленного ленточного картриджа, освобождается, когда ленточный картридж установлен в часть установки картриджа, обеспечивается детектирование толщины установленного ленточного картриджа. Вдобавок, максимальное количество детектируемых частей, содержащих наклонные поверхности направления извлечения, составляет (n-1). Следовательно, так как стержень прижимается посредством по меньшей мере одной из детектируемых частей, когда ленточный картридж установлен в часть установки картриджа, обеспечивается детектирование установки ленточного картриджа в часть 5 установки картриджа. Более того, детектируемая часть, которая освобождает прижимание стержня, когда ленточный картридж установлен в часть установки картриджа, содержит наклонную поверхность направления извлечения, которая прижимает стержень при извлечении ленточного картриджа из части установки картриджа. Таким образом, детектируемая часть защищается от застревания на стержне прижимного переключателя. В результате, ленточный картридж может быть плавно извлечен из части установки картриджа.

[0013] В данном случае, наклонная поверхность направления извлечения предпочтительно наклонена в направлении выступания стержня на ближней стороне в направлении установки.

[0014] В данном случае, n детектируемых частей предпочтительно распределены в периферийном направлении наружной периферийной поверхности, с тем чтобы соответствовать n прижимным переключателям, распределенным в периферийном направлении установочной периферийной части стенки.

[0015] Согласно данной конфигурации, n прижимных переключателей могут быть расположены с достаточными промежутками.

[0015] В данном случае, стержень предпочтительно смещается в направлении выступания, и детектируемая часть, которая соответствует прижимному переключателю в положении, расположенном ближе всех к печатающей головке, обеспеченной на части установки картриджа, среди n прижимных переключателей, предпочтительно прижимает стержень прижимного переключателя независимо от толщины установленного ленточного картриджа, когда ленточный картридж установлен в часть установки картриджа, и дополнительно обеспечена опора, расположенная напротив печатающей головки.

[0017] Согласно данной конфигурации, смещающая сила, которая смещает стержень в направлении выступания, может использоваться в качестве силы, которая позиционирует ленточный картридж относительно части установки картриджа рядом с печатающей головкой.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

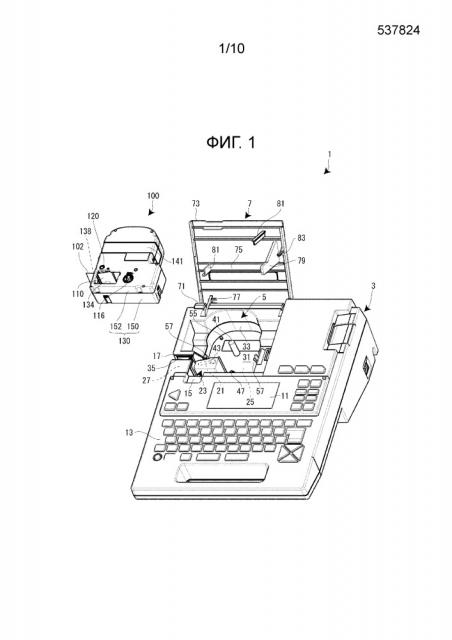

[0018] Фиг. 1 - внешний вид в перспективе ленточного печатающего устройства согласно варианту осуществления с открытой крышкой.

Фиг. 2A и 2B, соответственно, - поверхностный вид сверху и вид сбоку ленточного картриджа согласно варианту осуществления.

Фиг. 3 - вид сверху части установки картриджа.

Фиг. 4 - вид в перспективе открывающейся/закрывающейся крышки при наблюдении со стороны ее задней поверхности.

Фиг. 5A и 5B, соответственно, - вид сверху ленточного картриджа с удаленной верхней частью корпуса и вид задней поверхности верхней части корпуса.

Фиг. 6 - вид в перспективе ленточного картриджа при наблюдении со стороны его задней поверхности.

Фиг. 7A - 7C, соответственно, - вид сверху части установки картриджа, вид в перспективе части установки картриджа, и вид сверху части установки картриджа, в которую установлен ленточный картридж.

Фиг. 8A и 8B, соответственно, - вид сверху и вид в поперечном разрезе ленточного картриджа.

Фиг. 9A - 9C, соответственно, - вид в поперечном разрезе, взятый вдоль линии A-A на фиг. 7C, вид в поперечном разрезе, взятый вдоль линии B-B на фиг. 7C, и вид в поперечном разрезе, взятый вдоль линии C-C на фиг. 7C.

Фиг. 10A и 10B - пояснительные виды, показывающие способ для детектирования толщины ленточного картриджа с множеством переключателей детектирования толщины.

ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ ДЛЯ РЕАЛИЗАЦИИ ИЗОБРЕТЕНИЯ

[0019] Далее в материалах настоящей заявки, со ссылкой на прилагаемые чертежи, будет приведено описание ленточного картриджа согласно варианту осуществления настоящего изобретения в соединении с ленточным печатающим устройством, в которое устанавливают ленточный картридж. Ленточное печатающее устройство используется для выполнения печати во время выдачи печатной ленты и красящей ленты из установленного ленточного картриджа и отрезания подвергнутой печати части печатной ленты для создания ярлыка (куска ленты).

[0020] [Схема ленточного печатающего устройства]

Фиг. 1 - внешний вид в перспективе ленточного печатающего устройства и ленточного картриджа, установленного в ленточное печатающее устройство. Как показано на фиг. 1, ленточное печатающее устройство 1 включает в себя корпус 3 устройства, содержащий наружную оболочку, часть 5 установки картриджа, в которую с возможностью прикрепления/отсоединения устанавливается ленточный картридж 100, и открывающуюся/закрывающуюся крышку 7, которая открывает/закрывает часть 5 установки картриджа. На верхней поверхности корпуса 3 устройства, часть 5 установки корпуса картриджа обеспечена с задней стороны, дисплей 11 обеспечен в центре, а клавиатура 13 обеспечена в ближней стороне. Вблизи открывающейся/закрывающейся крышки 7 обеспечена углубленная часть 15 для захвата пальцем. Открывающаяся/закрывающаяся крышка 7 открывается, когда углубленную часть 15 захватывают и поднимают пальцем. Дополнительно, на боковой поверхности (левой боковой поверхности) корпуса 3 устройства обеспечено вытянутое отверстие 17 выдачи ленты, чтобы выдавать печатную ленту 102.

[0021] Вдобавок, ленточное печатающее устройство 1 включает в себя часть 23 печатающего механизма, содержащую печатающую головку 21, расположенную на части 5 установки картриджа, часть 25 механизма подачи ленты, скрытую в заднем пространстве части 5 установки картриджа, и часть 27 механизма отрезания ленты, скрытую вблизи отверстия 17 выдачи ленты. Пользователь вводит информацию для печати с помощью клавиатуры 13 и выполняет печать с помощью ключевой операции после подтверждения информации для печати на дисплее 11. По получении команды печати, часть 25 механизма подачи ленты приводится в движение, чтобы заставить печатную ленту 102 и красящую ленту 110 идти параллельно друг другу. Более того, посредством тепла, прикладываемого частью 23 печатающего механизма к красящей ленте 110, чернила красящей ленты 110 подвергаются термопереносу на печатную ленту 102, чтобы выполнять печать. Посредством печатающей подачи, печатная лента 102 выдается из отверстия 17 выдачи ленты. Когда печать завершается, часть 27 механизма отрезания ленты приводится в действие, чтобы отрезать подвергнутую печати часть печатной ленты 102.

[0022] [Схема ленточного картриджа]

Как показано на фиг. 2A и 2B, и фиг. 5A и 5B, ленточный картридж 100 включает в себя рулон 106 ленты, в котором печатная лента 102 намотана на сердечник 104 ленты. Вдобавок, ленточный картридж 100 включает в себя рулон 114 красящей ленты, в котором красящая лента 110 намотана на сердечник 112 выдачи, и намоточный сердечник 116, который наматывает красящую ленту 110, которая была использована. Более того, ленточный картридж 100 включает в себя опорный валик 120 (опору), который приходит в контакт с печатающей головкой 21 и подает печатную ленту 102 и красящую ленту 110. Дополнительно, ленточный картридж 100 включает в себя корпус 130 картриджа, который размещает в себе рулон 106 ленты, рулон 114 красящей ленты, намоточный сердечник 116 и опорный валик 120. Как описано выше, ленточный картридж 100 согласно данному варианту осуществления имеет так называемую структуру оболочки, в которой наружная оболочка покрывается корпусом 130 картриджа.

[0023] Более того, ленточный картридж 100 включает в себя вставное отверстие 134, в которое вставляется печатающая головка 21, когда ленточный картридж 100 устанавливается в ленточное печатающее устройство 1, на корпусе 130 картриджа. Ленточный картридж 100 включает в себя отверстие 138 передачи ленты, которое обеспечено на корпусе 130 картриджа и из которого передается печатная лента 102. Отметим, что, как будет более подробно описано ниже, рулон 106 ленты с возможностью вращения поддерживается посредством цилиндрического стержня 192, выступающего внутрь корпуса 130 картриджа.

[0024] Когда опорный валик 120 и намоточный сердечник 116 приводятся в движение посредством части 25 механизма подачи ленты, печатная лента 102 выдается с сердечника 104 ленты, а красящая лента 110 выдается с сердечника 112 выдачи. Выдаваемые печатная лента 102 и красящая лента 110 перемещаются параллельно друг другу на опорном валике 120, и подвергаются печати посредством печатающей головки 21. Выдаваемый конец (подвергнутая печати часть) печатной ленты 102, на котором была выполнена печать, передается из отверстия 138 передачи ленты к отверстию 17 выдачи ленты. С другой стороны, красящая лента 110 идет вокруг периферийной части стенки вставного отверстия 134 и наматывается посредством намоточного сердечника 116. Отметим, что множество типов ленточных картриджей (три типа ленточных картриджей в варианте осуществления), имеющих разную толщину, доступны в качестве ленточного картриджа 100 согласно ширине ленты печатной ленты 102.

[0025] [Детали ленточного печатающего устройства]

Как показано на фиг. 1 и фиг. 3, часть 5 установки картриджа сформирована в форме, сопряженной плоской форме ленточного картриджа 100, и сформирована, чтобы быть утопленной на глубину, соответствующую ленточному картриджу 100, имеющему максимальную толщину среди множества типов устанавливаемых ленточных картриджей 100. В данном случае, часть 31 основания установки, составляющая нижнюю пластинчатую часть части 5 установки картриджа, и установочная периферийная часть 33 стенки, составляющая боковую пластинчатую часть, образованы как одно целое (сформованы) из смолы или тому подобного. Щелеобразный путь 35 выдачи ленты сформирован между частью 5 установки картриджа и отверстием 17 выдачи ленты, и отверстие 27 механизма обрезания ленты скрыто в этой части.

[0026] На части 31 основания установки части 5 установки картриджа, позиционирующий выступ 41, в который устанавливается стержень 192 ленточного картриджа 100 для позиционирования, когда ленточный картридж 100 устанавливается, обеспечен в стоящем положении. Вдобавок, на основании 31 установки, печатающая головка 21, покрытая крышкой 43 головки, приводной вал 45 опоры, который вращается и приводит в движение опорный валик 120, и приводной вал 47 намотки, который вращается и приводит в движение намоточный сердечник 116, обеспечены в стоящем положении. Вдобавок, на части 31 основания установки, часть 51 детектирования ленты, которая детектирует тип (отличительную информацию) печатной ленты 102, и часть 53 освобождения сердечника, которая освобождает стопор вращения сердечника 112 выдачи и намоточного сердечника 116, обеспечены вблизи приводного вала 47 намотки.

[0027] Более того, на части 31 основания установки, пара небольших выступов 55 обеспечены в диагональных положениях, а также обеспечена пара удерживающих деталей 57, которые удерживают промежуточную часть установленного ленточного картриджа 100. Кроме того, в области задней стороны части 31 основания установки, скрыта часть 25 механизма подачи ленты, состоящая из двигателя, зубчатой передачи (не показаны) или тому подобного, который вращает приводной вал 45 опоры и приводной вал 47 намотки. Часть 25 механизма подачи ленты делится энергией с зубчатой передачей и заставляет приводной вал 45 опоры и приводной вал 47 намотки вращаться синхронно друг с другом.

[0028] Часть 23 печатающего механизма включает в себя печатающую головку, состоящую из тепловой головки и опорной рамы 61 головки, которая поддерживает и приводит во вращение печатающую головку 21. Вдобавок, часть 23 печатающего механизма включает в себя механизм освобождения головки (не показан), который поворачивает печатающую головку 21 между положением печати и втянутым положением через опорную раму 61 головки и крышку 43 головки, которая покрывает печатающую головку 21 (и опорную раму 61 головки).

[0029] Механизм освобождения головки работает по мере того, как открывающаяся/закрывающаяся крышка 7 открывается/закрывается и перемещает (поворачивает) печатающую головку 21 в положение печати в соответствии с операцией закрывания отрывающейся/закрывающейся крышки 7. Вдобавок, механизм освобождения головки перемещает (поворачивает) печатающую головку 21 во втянутое положение в соответствии с операцией ее закрывания. Печатающая головка 21 приходит в контакт с опорным валиком 120 ленточного картриджа 100 через красящую ленту 110 и печатную ленту 102 при перемещении в положение печати, и отделяется от опорного валика 120 при перемещении во втянутое положение. Таким образом, печатная лента 120 и красящая лента 110 защищаются от перекрывания с печатающей головкой 21, когда ленточный картридж 100 прикрепляют/отсоединяют.

[0030] Печатающая головка 21 обеспечена множеством генерирующих тепло элементов, и множество генерирующих тепло элементов выстроены в направлении, совпадающем с направлением вала опорного валика 120. Дополнительно, печать выполняется, когда печатная лента 102 и красящая лента 110 подаются, и множество генерирующих тепло элементов выборочно приводятся в действие.

[0031] Крышка 43 головки сформирована по существу в прямоугольной форме на виде сверху, и образована (сформована) за одно целое с частью 31 основания установки (частью 5 установки картриджа). Вдобавок, крышка 43 головки существенно выступает вертикально из части 31 основания установки. Крышка 43 головки внутри обеспечивает вращение печатающей головки 21, а снаружи функционирует в качестве направляющей установки для ленточного картриджа 100.

[0032] Часть 51 детектирования ленты состоит из множества микропереключателей 51a, выборочным образом зацепляется с частью 178 приема детектирования ленточного картриджа 100, как будет описано далее, и детектирует тип, такой как цвет ленты и материал, печатной ленты 102. Далее, на основании результатов детектирования управляется приведение в действие печатающей головки 21 части 25 механизма подачи ленты. Отметим, что ширина ленты печатной ленты 102 детектируется в виде толщины ленточного картриджа 100 посредством переключателя 65 детектирования толщины, который будет описан ниже.

[0033] Часть 53 освобождения сердцевины состоит из двух освобождающих штифтов 53a для сердечника 112 выдачи и намоточного сердечника 116. Как будет подробно описано далее, корпус 130 картриджа обеспечен крючками 206 остановки вращения, удерживаемыми сердечником 112 выдачи и намоточным сердечником 116, соответственно (см. фиг. 6). Когда ленточный картридж 100 устанавливают, освобождающие штифты 53a входят в зацепление с крючками 206 остановки вращения, чтобы освободить стопор вращения сердечника 112 выдачи и намоточного сердечника 116.

[0034] Приводной вал 45 опоры включает в себя фиксирующий вал 45a, вставляемый в опорный валик 120, и подвижный вал 45b в форме шпонки, с возможностью вращения поддерживаемый в части основания фиксирующего вала 45a. Энергия вращения части 25 механизма подачи ленты переносится на подвижный вал 45b, а затем переносится с подвижного вала 45b на опорный валик 120. Подобным образом, приводной вал 47 намотки включает в себя фиксирующий вал 47a и подвижный вал 47b в форме шпонки, с возможностью вращения поддерживаемый на фиксирующем валу 47a. В данном случае, энергия вращения части 25 механизма подачи ленты также переносится на подвижный вал 47b, а затем переносится с подвижного вала 45b на намоточный сердечник 116.

[0035] Когда ленточный картридж 100 устанавливают в часть 5 установки картриджа, стержень 192 (сердечник 104 ленты) входит в зацепление с позиционирующим выступом 41, опорный валик 120 входит в зацепление с приводным валом 45 опоры, а намоточный сердечник 116 входит в зацепление с приводным валом 47 намотки. Затем, когда открывающуюся/закрывающуюся крышку 7 закрывают, печатающая головка 21 поворачивается и приходит в контакт с опорным валиком 120, с печатной лентой 102 и красящей лентой 110, поддерживаемыми между ними, что приводит ленточное печатающее устройство 1 в состояние печати в режиме ожидания.

[0036] С другой стороны, как показано на фиг. 3, множество переключателей 65 детектирования толщины для детектирования толщины установленного ленточного картриджа 100, обеспечены на установочной периферийной части 33 стенки части 5 установки картриджа. В качестве ленточного картриджа 100 согласно варианту осуществления, например, доступен тонкий ленточный картридж 100A, на который установлена печатная лента 102, имеющая ширину 12 мм, ленточный картридж 100B средней толщины, на который установлена печатная лента 102, имеющая ширину 18 мм, и толстый ленточный картридж 100C, на который установлена печатная лента 102, имеющая ширину 24 мм (смотрите фиг. 10A и 10B). Отметим, что ширина печатной ленты 102 представляет длину печатной ленты 102 в направлении, пересекающем направление, в котором передается печатная лента 102.

[0037] Чтобы соответствовать трем типам ленточных картриджей 100A, 100B, и 100C, имеющим разную толщину, три переключателя 65 детектирования толщины распределены по установочной периферийной части 33 стенки в периферийном направлении. Каждый из переключателей 65 детектирования толщины состоит из, например, прижимного переключателя (микропереключателя). Среди трех переключателей 65 детектирования толщины, первый переключатель 65A детектирования толщины расположен вблизи печатающей головки 21 (крышки 43 головки), второй переключатель 65B детектирования толщины расположен вблизи части 51 детектирования ленты, а третий переключатель 65C детектирования толщины расположен вблизи одного из небольших выступов 55.

[0038] Как будет более подробно описано ниже, три переключателя 65A, 65B, и 65C детектирования толщины расположены на разных расстояниях от части 31 основания установки, чтобы соответствовать толщине трех типов ленточных картриджей 100A, 100B, и 100C. Дополнительно, каждый из трех переключателей 65A, 65B, и 65C детектирования толщины соединен с детектирующей цепью (не показана), и детектирующая цепь детектирует толщину установленного ленточного картриджа 100 на основании бинарных данных детектирования и не детектирования, то есть, включения/выключения каждого из переключателей 65 детектирования толщины.

[0039] Как показано на фиг 1 и фиг. 4, открывающаяся/закрывающаяся крышка 7 с возможностью поворота, то есть, с возможностью открывания/закрывания, прикреплена к корпусу 3 устройства с помощью шарнирной части 71, обеспеченной с задней стороны. Открывающаяся/закрывающаяся крышка 7 включает в себя главный элемент 73 открывающейся/закрывающейся крышки и проверочное окно 75, обеспеченное в центре главного элемента 73 открывающейся/закрывающейся крышки. Вдобавок, открывающаяся/закрывающаяся крышка 7 включает в себя пару поддерживаемых деталей 77, которые выступают из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и с возможностью вращения поддерживаются в шарнирной части 71, и управляющий рычаг 79, который выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и поворачивает печатающую головку 21. Вдобавок, открывающаяся/закрывающаяся крышка 7 включает в себя два прижимающих выступа 81, которые выступают из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и прижимают ленточный картридж 100, и прижимающий выступ 83, который выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и управляет (включает) скрытым переключателем детектирования закрывания крышки (не показан).

[0040] Проверочное окно 75 сформировано, чтобы иметь длину от одной стороны до другой, и изготовлено из прозрачной (прозрачной в видимом свете) смолы, сформированной отдельно от главного элемента 73 открывающейся/закрывающейся крышки. Через проверочное окно 75, ленточный картридж 100 (его тип и оставшееся количество печатной ленты), установленный в часть 5 установки картриджа, может быть визуально проверен. Вдобавок, пара поддерживаемых деталей 77, управляющий рычаг 79, два прижимающих выступа 81 и прижимающий выступ 83 образованы за одно целое (сформованы) с главным элементом 73 открывающейся/закрывающейся крышки из смолы.

[0041] Управляющий рычаг 79 выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и вставляется в щелеобразное отверстие 87, обеспеченное на боковой стороне части 5 установки картриджа, когда открывающуюся/закрывающуюся крышку 7 закрывают. Управляющий рычаг 79, вставленный в щелеобразное отверстие 87, заставляет работать механизм освобождения головки, описанный выше, и заставляет печатающую головку 21 поворачиваться в направлении опорного валика 120. Подобным образом, когда открывающуюся/закрывающуюся крышку 7 закрывают, прижимающий выступ 83 вставляется в прямоугольное отверстие 91, смежное с щелеобразным отверстием 87, и заставляет работать переключатель детектирования закрывания крышки.

[0042] Один из прижимающих выступов 81 расположен так, чтобы находиться вблизи опорного валика 120 ленточного картриджа 100. Другой из прижимающих выступов 81 расположен так, чтобы находиться прямо над частью 51 детектирования ленты. Когда открывающуюся/закрывающуюся крышку 7 закрывают, два прижимающих выступа 81 прижимают ленточный картридж 100, чтобы установить его в часть 31 основания установки части 5 установки картриджа и предотвратить выталкивание ленточного картриджа 100.

[0043] [Детали ленточного картриджа]

Далее будет приведено подробное описание ленточного картриджа 100 со ссылкой на фиг. 2A и 2B, фиг. 5A и 5B и фиг. 6. Отметим, что в описании ленточного картриджа 100, используя фиг. 2A и 2B в качестве примера, поверхность с ближней стороны в направлении установки, то есть, с верхней передней стороны ленточного картриджа 100, будет называться "передней поверхностью", а поверхность с задней стороны в направлении установки, то есть, с противоположной стороны ленточного картриджа 100, будет называться "задней стороной", боковая поверхность с левой стороны ленточного картриджа 100 будет называться "левой боковой поверхностью", а боковая поверхность с его правой стороны будет называться "правой боковой поверхностью", дугообразная боковая поверхность с его верхней стороны будет называться "поверхностью тонкого конца", а боковая поверхность с его нижней стороны будет называться "поверхностью конца основания".

[0044] Как описано выше, ленточный картридж 100 включает в себя корпус 130 картриджа и рулон 106 ленты, рулон 114 красящей ленты, намоточный сердечник 116 и опорный валик 120, расположенные в корпусе 130 картриджа. Вдобавок, ленточный картридж 100 включает в себя вставное отверстие 134, обеспеченное на корпусе 130 картриджа, отверстие 138 передачи ленты, сформированное на левой боковой поверхности вблизи опорного валика 120, и идентификационный ярлык 141 (см. фиг. 1), прикрепленный от левой боковой поверхности к правой боковой поверхности через переднюю поверхность в положении, в котором расположен рулон 106 ленты. На идентификационном ярлыке 141, ширина ленты, цвет ленты, материал и тому подобное, печатной ленты 102, расположенной в корпусе 130 картриджа, отображены в двух местах передней поверхности и левой боковой поверхности.

[0045] Корпус 130 картриджа составляет наружную оболочку ленточного картриджа 100 (структуру оболочки) и имеет внешний вид, который сформирован в "L"-образной форме на виде сверху, конец основания которой на правой боковой поверхности немного выступает. В переднем и заднем направлении, корпус 130 картриджа состоит из нижней части 150 корпуса и верхней части 152 корпуса, нижняя часть 150 корпуса и верхняя часть 152 корпуса, расположенные на задней боковой стороне и ближней стороне, соответственно, когда корпус 130 картриджа установлен в часть 5 установки картриджа. В корпусе 130 картриджа согласно варианту осуществления, верхняя часть 152 корпуса состоит из смоляного формованного элемента, являющегося прозрачным в такой степени, чтобы позволять визуальную проверку установленной печатной ленты 102, а нижняя часть 150 корпуса состоит из непрозрачного смоляного формованного элемента.

[0046] Верхняя часть 152 корпуса является такой, что верхняя часть 156 стенки, составляющая переднюю поверхность корпуса 130 картриджа, и часть 158 верхней периферийной стенки, подвешенная на границе верхней части 156 стенки, сформированы интегрально (сформованы). Вдобавок, нижняя часть 150 корпуса является такой, что нижняя часть 160 стенки, составляющая заднюю поверхность корпуса 130 картриджа, и нижняя периферийная часть 162 стенки, обеспеченная в стоящем положении на границе нижней части 160 стенки, и периферийная часть 164 стенки с отверстием, обеспеченная в стоящем положении на нижней части 160 стенки, с тем чтобы определять вставное отверстие 134, сформированы интегрально (сформованы).

[0047] На поверхности нижнего конца верхней периферийной части 158 стенки верхней части 152 корпуса, множество соединительных штифтов 170 обеспечены на подходящих интервалах. В то же время, на нижней периферийной части 162 стенки нижней части 150 корпуса, множество соединительных отверстий 172 обеспечены в соответствии с множеством соединительных штифтов 170 (см. фиг. 5A и 5B). После того, как компоненты, такие как рулон 106 ленты и рулон 114 красящей ленты, располагаются в нижней части 150 корпуса, верхняя часть 152 корпуса соединяется с нижней частью 150 корпуса, с тем чтобы прижимным образом посадить множество соединительных штифтов 170 во множество соединительных отверстий 172, посредством чего ленточный картридж 100 собирается. Отметим, что соответствующие соединительные отверстия 172 сформированы в виде сквозных отверстий в силу простоты формования.

[0048] С другой стороны, на левой боковой поверхности и правой боковой поверхности нижней части 150 корпуса, обеспечена пара удерживающих приемных частей 174, удерживаемых посредством пары удерживающих деталей 57 (смотрите фиг. 2A и 2B и фиг. 6). Когда пара удерживающих приемных частей 174 установленного ленточного картриджа 100 удерживается посредством пары удерживающих деталей 57 на стороне части 5 установки картриджа, выталкивание ленточного картриджа 100 предотвращается. Вдобавок, на задней поверхности нижней части 150 корпуса, обеспечены небольшие посадочные отверстия 176, в которые вставляется пара небольших выступов 55 с небольшим свободным пространством (смотрите фиг. 6). Когда пара небольших выступов 55 на стороне части 5 установки выступа вставляется в небольшие посадочные отверстия 176 установочного ленточного картриджа 100, ленточный картридж 100 легко позиционируется на основании 31 установки.

[0049] Более того, на задней поверхности нижней части 150 корпуса, часть 178 приема детектирования, соответствующая части 51 детектирования ленты, обеспечена в части левого угла на стороне поверхности конца основания (то есть, в части правого угла при наблюдении со стороны передней поверхности) (смотрите фиг. 6). Часть 178 приема детектирования сформирована на части, соответствующей множеству микропереключателей 51a части 51 детектирования ленты, и множество битовых комбинаций получаются на основании присутствия или отсутствия приемных отверстий 180a, обеспеченных на этой части. То есть, битовые комбинации соответствуют типу, за исключением ширины ленты, печатной ленты 102.

[0050] С другой стороны, как показано на фиг. 2A и 2B, фиг. 5, и фиг. 8A и 8B, углубленные части 182 сформированы в четырех местах в периферийном направлении верхней периферийной части 158 стенки верхней части 152 корпуса. Вдобавок, чтобы соответствовать углубленным частям 182 в четырех местах, утолщенные части 184 стенки сформированы в четырех местах в периферийном направлении нижней периферийной части 162 стенки нижней части 150 корпуса. Дополнительно, концевая поверхность со стороны верхней периферийной части 158 стенки каждой из утолщенных частей 184 стенки составляет упорную поверхность 186, в которую упирается часть разборочного зажима (не показан), который будет описан ниже.

[0051] Хотя это специально не показано на чертежах, разборочный зажим включает в себя, чтобы разбирать использованный ленточный картридж 100, четыре колонны, которые принимают перевернутый ленточный картридж 100 с упорными поверхностями 186 в четырех местах, описанных выше, и четырьмя извлекающими штифтами, вставленными в четыре соединительных отверстия 172 нижней части 150 корпуса, четыре соединительных отверстия 172, являющиеся сквозными отверстиями. В состоянии, в котором ленточный картридж 100 установлен на четыре колонны, четыре извлекающих штифта перемещаются вниз и вставляются в четыре соединительных отверстия 172 с задней стороны нижней части 150 корпуса. Таким образом, четыре извлекающих штифта отсоединяют нижнюю часть 150 корпуса от верхней части 152 корпуса, с тем чтобы одновременно выталкивать (извлекать) четыре соединительных штифта 170 из верхней части 152 корпуса.

[0052] Как описано выше, углубленные части 182 в четырех местах верхней части 152 корпуса и утолщенные части 184 стенки в четырех местах, и упорные поверхности 186 в четырех местах нижней части 150 корпуса сформированы на корпусе 130 картриджа в качестве важных разборочных частей ленточного картриджа 100. Вдобавок, вместе со скользящими частями 188, сформированными снаружи утолщенных частей 184 стенки,
