Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к ленточному картриджу, устанавливаемому в часть для установки картриджа ленточного печатающего устройства, чтобы использоваться ленточным печатающим устройством и подвергаться печати посредством него.

УРОВЕНЬ ТЕХНИКИ

[0002] До сих пор, ленточная кассета, устанавливаемая в часть для установки кассеты печатающего устройства в его установленном состоянии, была известна, как ленточный картридж (см. патентный документ 1).

Ленточная кассета включает в себя катушку клейкой ленты, на которую намотана двусторонняя клейкая лента, катушку ленты с пленкой, на которую намотана лента с пленкой (печатная лента), и катушку красящей ленты, на которую намотана красящая лента. Вдобавок, ленточная кассета включает в себя катушку намотки красящей ленты, которая наматывает красящую ленту, приводной валик ленты, и корпус кассеты, который вмещает в себе эти компоненты. Кроме того, отверстия под штифты обеспечены в двух местах обеих концевых границ в продольном направлении корпуса кассеты.

[0003] С другой стороны, печатающее устройство включает в себя крышку главного корпуса, в которой углублена часть для установки кассеты, и крышку, которая открывает/закрывает часть для установки кассеты. Часть для установки кассеты обеспечена держателем головки, на который установлен приводной вал ленты, вал намотки красящей ленты и печатающая головка, и дополнительно обеспечена двумя позиционирующими штифтами, с которыми входят в зацепление отверстия под штифты, описанные выше. Вдобавок, прижимающий механизм кассеты, который прижимает ленточную кассету, установленную в часть для установки кассеты, обеспечен внутри крышки.

Прижимающий механизм кассеты включает в себя прижимающую пластину, с возможностью вращения прикрепленную к крышке, два спиралеобразных упругих тела, расположенных между прижимающей пластиной и крышкой, и три прижимающих элемента, которые выступают из прижимающей пластины и прижимают ленточную кассету.

Ленточная кассета устанавливается в часть для установки кассеты так, чтобы вынудить отверстия под штифты войти в зацепление с позиционирующими штифтами части для установки кассеты. Когда крышку закрывают в этом состоянии, три прижимающих элемента прижимающего механизма кассеты прижимают ленточную кассету с помощью упругих сил упругих тел. Таким образом, ленточная кассета устанавливается в часть для установки кассеты и подвергается печати посредством печатающей головки.

[0004] [Патентный документ 1] JP-A-2012-152951

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0005] Тем временем, учитывая ошибки в производстве ленточной кассеты (корпуса кассеты), позиционирующие штифты части для установки кассеты и отверстия под штифты ленточной кассеты находятся в зацеплении друг с другом так, чтобы позволять учитывать допустимое отклонение размера. Таким образом, если прижимающая сила, прикладываемая к ленточной кассете в направлении установки, становится слабой, позиционное отклонение или выталкивание может происходить в ленточной кассете.

В известном печатающем устройстве, описанном выше, ленточная кассета прижимается (позиционируется) посредством спиралеобразных упругих тел (спиральных пружин), обеспеченных на крышке. Тем не менее, упругие тела имеют проблему, состоящую в том, что прижимающие силы (пружинные силы) ослабляются с течением времени. То есть, ослабление прижимающих сил вызвано возникновением так называемой "потери пружинистости". В частности, много типов ленточных кассет, имеющих разную толщину, доступны в виде ленточной кассеты, и сокращение упругих тел различается среди разных ленточных кассет. Следовательно, имеет место случай, в котором прижимающие силы становятся недостаточными из-за "потери пружинистости" упругих тел, зависящей от толщины ленточных кассет. Вдобавок, три прижимающих элемента прижимающего механизма кассеты сильно выступают внутрь крышки. Следовательно, препятствие к прикреплению/отсоединению ленточной кассеты вызывается прижимающими элементами.

[0006] Цель настоящего изобретения состоит в том, чтобы предложить ленточный картридж, который позволяет прижиманию для позиционирования выполняться надлежащим образом и стабильно, независимо от конструкции устройства или значения толщины корпуса картриджа.

[0007] Согласно настоящему изобретению, предложен ленточный картридж, который заставляет, во время выдачи печатной ленты, печатающую головку ленточного печатающего устройства выполнять печать на печатной ленте в состоянии, в котором он с возможностью прикрепления/отсоединения установлен в ленточное печатающее устройство. Ленточный картридж содержит: печатную ленту; корпус картриджа, в котором расположена печатная лента; и часть для приложения силы реакции, которая обеспечена на передней поверхности корпуса картриджа, смещаемой посредством прижимающей силы прижимающей части ленточного печатающего устройства, и прикладывает силу реакции, возрастающую со смещающей величиной смещения прижимающей части.

[0008] В данном случае, сила реакции предпочтительно возрастает пропорционально величине смещения части для приложения силы реакции.

[0009] Согласно данным конфигурациям, часть для приложения силы реакции, обеспеченная на корпусе картриджа, смещается посредством прижимающей силы прижимающей части ленточного печатающего устройства и прикладывает силу реакции к прижимающей части согласно величине смещения. То есть, корпус картриджа упруго сжимается посредством прижимающей части через часть для приложения силы реакции. Таким образом, корпус картриджа располагается в предписанном положении на стороне ленточного печатающего устройства. Сам ленточный картридж является расходуемым элементом и заменяется, когда печатная лента заканчивается. Соответственно, так как ленточный картридж заменяется до того, как предписанная сила реакции части для приложения силы реакции станет неэффективной, возникновение "потери пружинистости", вызываемой в предшествующем уровне техники, может быть уменьшено. Вдобавок, так как часть для приложения силы реакции обеспечена на корпусе картриджа, препятствия для самого ленточного картриджа могут быть уменьшены. Соответственно, прижимание для позиционирования может выполняться надлежащим образом и стабильно независимо от конструкции устройства или значения толщины корпуса картриджа.

[0010] Вдобавок, корпус картриджа предпочтительно имеет структуру оболочки.

[0011] Согласно этой конфигурации, часть для приложения силы реакции может быть легко сформирована, используя свободное пространство внутри корпуса картриджа.

[0012] Более того, часть для приложения силы реакции предпочтительно включает в себя упругую часть, упруго деформируемую посредством прижимающей силы.

[0013] Согласно этой конфигурации, часть для приложения силы реакции может иметь простую конструкцию. Следовательно, производительность ленточного картриджа может быть повышена, и увеличение в стоимости производства может быть уменьшено.

[0014] В данном случае, упругая часть предпочтительно включает в себя упругую деталь, содержащую часть, с которой приходит в контакт прижимающая часть, которая обеспечена в области, сформированной посредством линейного отрезания стенки корпуса картриджа.

[0015] В данном случае, упругая деталь предпочтительно сформирована посредством отрезания стенки корпуса в "U"-образной форме.

[0016] Согласно этой конфигурации, упругая часть может очень легко обеспечиваться на корпусе картриджа посредством формования, обработки или тому подобного. То есть, упругая часть может иметь очень простую конструкцию.

[0017] Вдобавок, упругая часть предпочтительно включает в себя упругую деталь, которая сформирована в "L"-образной форме в поперечном сечении и тянется внутрь из стенки корпуса картриджа, прижимающая часть, приходящая в контакт с упругой деталью, и приемное отверстие, которое сформировано на стенке корпуса и принимает прижимающую часть.

[0018] Согласно этой конфигурации, так как упругая деталь сформирована в "L"-образной форме в поперечном сечении она может достигать большей длины хода при ее упругой деформации, чем плоская упругая деталь, и закреплять силу реакции (принятую прижимающую силу). Вдобавок, приемное отверстие может функционировать в качестве направляющей контакта для прижимающей части.

[0019] В данном случае, приемное отверстие предпочтительно включает в себя две стороны, соответствующие обоим боковым концам упругой детали, и две стороны предпочтительно позиционируются посредством прижимающей части в направлении ее пересечения.

[0020] Согласно этой конфигурации, прижимающая часть может сама функционировать в качестве позиционирующего элемента для корпуса картриджа. Таким образом, ленточный картридж прижимается к ленточному печатающему устройству в его установленном состоянии. Соответственно, установленный ленточный картридж может быть точно расположен в ленточном печатающем устройстве.

[0021] Вдобавок, упругая деталь предпочтительно сформирована в углу поверхности со стороны прижимающей части корпуса картриджа.

[0022] Согласно этой конфигурации, упругая деталь может располагаться на обладающей высокой жесткостью детали корпуса картриджа. Таким образом, прижимающая сила прижимающей части, которая прижимает ленточный картридж к ленточному печатающему устройству, может защищаться от поглощения посредством деформации корпуса картриджа. Соответственно, прижимающая сила, прикладываемая к ленточному картриджу, может быть закреплена.

[0023] Более того, ленточное печатающее устройство предпочтительно включает в себя часть для установки картриджа, в которую устанавливается ленточный картридж, и открывающуюся/закрывающуюся крышку, которая открывает/закрывает часть для установки картриджа вокруг шарнирной части, прижимающая часть предпочтительно обеспечена на открывающейся/закрывающейся крышке, а упругая деталь предпочтительно проходит в направлении, перпендикулярном направлению протяженности шарнирной части, со стороной шарнирной части в качестве основания.

[0024] Согласно данной конфигурации, упругая деталь может быть деформирована в том же направлении, что и направление вращения открывающейся/закрывающейся крышки. Таким образом, площадь контакта между прижимающей частью и упругой деталью не перемещается (сдвигается) при сгибании упругой детали, и, таким образом, прижимающая сила, прикладываемая к ленточному картриджу, может быть закреплена.

[0025] С другой стороны, часть для приложения силы реакции предпочтительно включает в себя приемную углубленную часть, которая сформирована на стенке корпуса картриджа и принимает прижимающую часть, и упругий элемент, который обеспечен на приемной углубленной части и обеспечен отдельно от корпуса картриджа.

[0026] Согласно данной конфигурации, упругий элемент может достигать большой длины хода при его упругой деформации, и сила реакции (прикладываемая прижимающая сила) может быть закреплена. Вдобавок, приемная углубленная часть может функционировать в качестве направляющей контакта для прижимающей части.

[0027] В данном случае, упругий элемент изготовлен из одного из смоляного упругого материала и металлического упругого материала.

[0028] Согласно данной конфигурации, упругий элемент может быть выбран с учетом свойств или стоимости корпуса картриджа.

[0029] В данном случае, смоляной упругий материал предпочтительно изготовлен из одного из резины и губки.

[0030] Подобным образом, металлический упругий материал предпочтительно изготовлен из одного из пластинчатой пружины и спиральной пружины.

[0031] Согласно данным конфигурациям, упругий элемент может иметь простую конструкцию, и увеличение затрат может быть уменьшено.

[0032] Вдобавок, часть для приложения силы реакции предпочтительно направлена к прижимающей части и предпочтительно обеспечена на одной поверхности корпуса картриджа, пересекающей направление установки, а детектируемая часть, которая детектирует отличительную информацию печатной ленты, предпочтительно обеспечена на другой поверхности корпуса картриджа.

[0033] Согласно данной конфигурации, детектируемая часть может соответствующим образом функционировать относительно ленточного печатающего устройства.

[0034] С другой стороны, ленточное печатающее устройство предпочтительно включает в себя поверхность основания установки, которая позиционирует ленточный картридж в направлении установки, множество типов корпусов картриджей, имеющих разную толщину, предпочтительно доступны в качестве корпусов картриджей, имеющих разную толщину, доступны в качестве корпуса картриджа, и часть приложения реакции в каждом из корпусов картриджей расположена так, что расстояние между поверхностью основания установки и прижимающим концом прижимающей части становится по существу одинаковым среди множества типов корпусов картриджей.

[0035] Согласно данной конфигурации, так как каждый из корпусов картриджей (ленточных картриджей), имеющих разную толщину, обеспечен частично измененной частью для приложения силы реакции, прижимающая сила, прикладываемая к ленточным картриджам, может являться постоянной. Соответственно, установленные состояния ленточных картриджей могут быть закреплены независимо от толщины ленточных картриджей.

[0036] Вдобавок, корпус картриджа предпочтительно включает в себя два корпуса раздельной конструкции, и часть для приложения силы реакции предпочтительно обеспечена на одном из двух корпусов.

[0037] Согласно данной конфигурации, в случае, в котором обычный ленточный картридж, имеющий такую же форму, существует, ленточный картридж, включающий в себя часть для приложения силы реакции, может быть легко произведен просто посредством изменения конструкции одного из корпусов.

[0038] Более того, часть для приложения силы реакции предпочтительно расположена внутри линии контура корпуса картриджа, при наблюдении со стороны направления установки.

[0039] Согласно данной конфигурации, присутствие или отсутствие части для приложения силы реакции в корпусе картриджа не влияет на установку корпуса картриджа в конкретное ленточное печатающее устройство. Соответственно, как ленточный картридж, включающий в себя часть для приложения силы реакции, так и ленточный картридж, не включающий в себя часть для приложения силы реакции, может использоваться в конкретном ленточном печатающем устройстве, и, таким образом, удобство пользователя не ухудшается.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

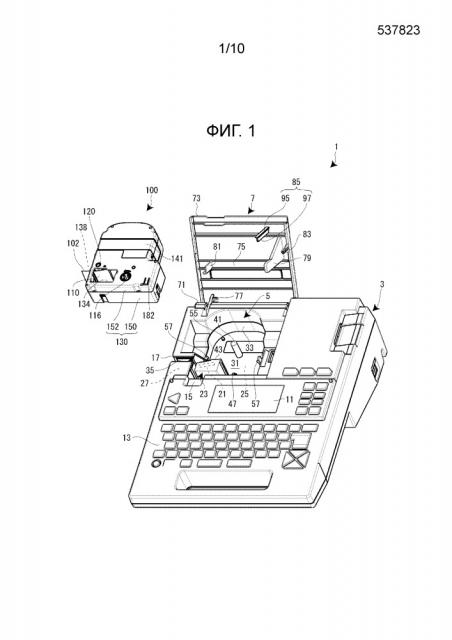

[0040] Фиг. 1 - внешний вид в перспективе ленточного печатающего устройства согласно варианту осуществления с открытой крышкой.

Фиг. 2A и 2B, соответственно, - поверхностный вид сверху и вид сбоку ленточного картриджа согласно варианту осуществления.

Фиг. 3 - вид сверху части для установки картриджа.

Фиг. 4 - вид в перспективе, открывающейся/закрывающейся крышки при наблюдении со стороны ее задней поверхности.

Фиг. 5A и 5B, соответственно, - вид сверху ленточного картриджа с удаленной верхней частью корпуса и вид задней поверхности верхней части корпуса.

Фиг. 6 - вид в перспективе ленточного картриджа при наблюдении со стороны его задней поверхности.

Фиг. с 7A по 7C, соответственно, - увеличенный вид сверху вблизи упругой части ленточного картриджа согласно первому варианту осуществления, увеличенный вид в перспективе вблизи прижимающей части, и вид в поперечном разрезе в состоянии, в котором упругую часть прижимают посредством прижимающей части.

Фиг. с 8A по 8C, соответственно, - увеличенный вид сверху вблизи упругой части ленточного картриджа согласно второму варианту осуществления, увеличенный вид в перспективе вблизи прижимающей части, и вид в поперечном разрезе в состоянии, в котором упругую часть прижимают посредством прижимающей части.

Фиг. с 9A по 9C, соответственно, - увеличенный вид сверху вблизи упругой части ленточного картриджа согласно измененному примеру второго варианта осуществления, увеличенный вид в перспективе вблизи прижимающей части, и вид в поперечном разрезе в состоянии, в котором упругую часть прижимают посредством прижимающей части.

Фиг. 10A и 10B, соответственно, - увеличенный вид сверху вблизи упругой части ленточного картриджа согласно третьему варианту осуществления, и вид в поперечном разрезе вблизи упругой части.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ДЛЯ РЕАЛИЗАЦИИ ИЗОБРЕТЕНИЯ

[0041] Далее в материалах настоящей заявки, со ссылкой на прилагаемые чертежи, будет приведено описание ленточного картриджа согласно варианту осуществления настоящего изобретения в соединении с ленточным печатающим устройством, в которое устанавливают ленточный картридж. Ленточное печатающее устройство используется для выполнения печати во время выдачи печатной ленты и красящей ленты из установленного ленточного картриджа и отрезания подвергнутой печати части печатной ленты для создания ярлыка (куска ленты).

[0042] [Схема ленточного печатающего устройства]

Фиг. 1 - внешний вид в перспективе ленточного печатающего устройства и ленточного картриджа, установленного в ленточное печатающее устройство. Как показано на фигуре, ленточное печатающее устройство 1 включает в себя корпус 3 устройства, содержащий наружную оболочку, часть 5 для установки картриджа, в которую с возможностью прикрепления/отсоединения устанавливается ленточный картридж 100, и открывающуюся/закрывающуюся крышку 7, которая открывает/закрывает часть 5 для установки картриджа. На верхней поверхности корпуса 3 устройства, часть 5 для установки корпуса картриджа обеспечена с задней стороны, дисплей 11 обеспечен в центре, а клавиатура 13 обеспечена в ближней стороне. Вблизи открывающейся/закрывающейся крышки 7 обеспечена углубленная часть 15 для захвата пальцем. Открывающаяся/закрывающаяся крышка 7 открывается, когда углубленную часть 15 захватывают и поднимают пальцем. Дополнительно, на боковой поверхности (левой боковой поверхности) корпуса 3 устройства обеспечено вытянутое отверстие 17 выдачи ленты, чтобы выдавать печатную ленту 102.

[0043] Вдобавок, ленточное печатающее устройство 1 включает в себя часть 23 печатающего механизма, содержащую печатающую головку 21, обеспеченную, чтобы стоять на части 5 для установки картриджа, часть 25 механизма подачи ленты, скрытую в заднем пространстве части 5 для установки картриджа, и часть 27 механизма отрезания ленты, скрытую вблизи отверстия 17 выдачи ленты. Пользователь вводит информацию для печати с помощью клавиатуры 13 и выполняет печать с помощью ключевой операции после подтверждения информации для печати на дисплее 11. По получении команды печати, часть 25 механизма подачи ленты приводится в движение, чтобы заставить печатную ленту 102 и красящую ленту 110 идти параллельно друг другу. Более того, посредством тепла, прикладываемого частью 23 печатающего механизма к красящей ленте 110, чернила красящей ленты 110 подвергаются термопереносу на печатную ленту 102, чтобы выполнять печать. Посредством печатающей подачи, печатная лента 102 выдается из отверстия 17 выдачи ленты. Когда печать завершается, часть 27 механизма отрезания ленты приводится в действие, чтобы отрезать подвергнутую печати часть печатной ленты 102.

[0044] [Схема ленточного картриджа]

Как показано на фиг. 2A и 2B, и фиг. 5A и 5B, ленточный картридж 100 включает в себя рулон 106 ленты, в котором печатная лента 102 намотана на сердечник 104 ленты, и рулон 114 красящей ленты, в котором красящая лента 110 намотана на сердечник 112 выдачи. Вдобавок, ленточный картридж 100 включает в себя намоточный сердечник 116, который наматывает красящую ленту 110, которая уже была использована, и опорный валик 120 (опору), который приходит в контакт с печатающей головкой 21 и подает печатную ленту 102 и красящую ленту 110. Более того, ленточный картридж 100 включает в себя корпус 130 картриджа, который размещает в себе рулон 106 ленты, рулон 114 красящей ленты, намоточный сердечник 116 и опорный валик 120. Как описано выше, ленточный картридж 100 согласно данному варианту осуществления имеет так называемую структуру оболочки, в которой наружная оболочка покрывается корпусом 130 картриджа.

[0045] Дополнительно, ленточный картридж 100 включает в себя вставное отверстие 134, которое обеспечено на корпусе 130 картриджа и в которое вставляется печатающая головка 21. Кроме того, ленточный картридж 100 включает в себя отверстие 138 передачи ленты, которое обеспечено на корпусе 130 картриджа и из которого передается печатная лента 102. Отметим, что, как будет более подробно описано ниже, рулон 106 ленты с возможностью вращения поддерживается посредством цилиндрического стержня 192, выступающего внутрь корпуса 130 картриджа.

[0046] Когда опорный валик 120 и намоточный сердечник 116 приводятся в движение посредством части 25 механизма подачи ленты, печатная лента 102 выдается с сердечника 104 ленты, а красящая лента 110 выдается с сердечника 112 выдачи. Выдаваемые печатная лента 102 и красящая лента 110 перемещаются параллельно друг другу на опорном валике 120, и подвергаются печати посредством печатающей головки 21. Выдаваемый конец (подвергнутая печати часть) печатной ленты 102, на котором была выполнена печать, передается из отверстия 138 передачи ленты к отверстию 17 выдачи ленты. С другой стороны, красящая лента 110 идет вокруг периферийной части стенки вставного отверстия 134 и наматывается посредством намоточного сердечника 116. Отметим, что множество типов корпусов картриджей, имеющих разную толщину, доступны в качестве корпуса 100 картриджа согласно ширине ленты печатной ленты 102.

[0047] [Детали ленточного печатающего устройства]

Как показано на фиг. 1 и фиг. 3, часть 5 для установки картриджа сформирована в плоской форме, сопряженной плоской форме ленточного картриджа 100, и сформирована, чтобы быть утопленной на глубину, соответствующую ленточному картриджу 100, имеющему максимальную толщину. В данном случае, основание 31 установки, составляющее нижнюю пластинчатую часть части 5 для установки картриджа, и боковая пластинчатая часть 33 сформированы интегрально (сформованы) из смолы или тому подобного. Щелеобразный путь 35 выдачи ленты сформирован между частью 5 установки картриджа и отверстием 17 выдачи ленты, и отверстие 27 механизма отрезания ленты скрыто в этой части.

[0048] На основании 31 установки части 5 для установки картриджа, позиционирующий выступ 41, в который устанавливается стержень 192 ленточного картриджа для позиционирования, печатающая головка 21, закрытая крышкой 43 головки, приводной вал 45 опоры, который вращается и приводит в движение опорный валик 120, и приводной вал 47 намотки, который вращается и приводит в движение намоточный сердечник 116, обеспечены в стоящем положении. Вдобавок, на основании 31 установки, детектирующая часть 51, которая детектирует тип (отличительную информацию) печатной ленты 102, и часть 53 освобождения сердечника, которая освобождает стопор вращения сердечника 112 выдачи и намоточного сердечника 116, обеспечены вблизи приводного вала 47 намотки.

[0049] Более того, на основании 31 установки, пара небольших выступов 55 обеспечены в диагональных положениях, а также обеспечена пара удерживающих деталей 57, которые удерживают промежуточную часть установленного ленточного картриджа 100. Кроме того, в области задней стороны основания 31 установки, скрыта часть 25 механизма подачи ленты, состоящая из двигателя, зубчатой передачи (не показаны) или тому подобного, который вращает приводной вал 45 опоры и приводной вал 47 намотки. Часть 25 механизма подачи ленты делится энергией с зубчатой передачей и заставляет приводной вал 45 опоры и приводной вал 47 намотки вращаться синхронно друг с другом.

[0050] Часть 23 печатающего механизма включает в себя печатающую головку, состоящую из тепловой головки и опорной рамы 61 головки, которая поддерживает и приводит во вращение печатающую головку 21. Вдобавок, часть 23 печатающего механизма включает в себя механизм освобождения головки (не показан), который поворачивает печатающую головку 21 между положением печати и втянутым положением через опорную раму 61 головки и крышку 43 головки, которая покрывает печатающую головку 21 (и опорную раму 61 головки).

[0051] Механизм освобождения головки работает по мере того, как открывающаяся/закрывающаяся крышка 7 открывается/закрывается. Механизм освобождения головки перемещает (поворачивает) печатающую головку 21 в положение печати в соответствии с операцией закрывания отрывающейся/закрывающейся крышки 7, и перемещает (поворачивает) печатающую головку 21 во втянутое положение в соответствии с операцией ее закрывания. Печатающая головка 21 приходит в контакт с опорным валиком 120 при перемещении в положение печати, и отделяется от опорного валика 120 при перемещении во втянутое положение. Таким образом, печатная лента 120 и красящая лента 110 защищаются от перекрывания с печатающей головкой 21, когда ленточный картридж 100 прикрепляют/отсоединяют.

[0052] Печатающая головка 21 обеспечена множеством генерирующих тепло элементов, и множество генерирующих тепло элементов выстроены в направлении, совпадающем с направлением вала опорного валика 120. Дополнительно, печать выполняется, когда печатная лента 102 и красящая лента 110 подаются, и множество генерирующих тепло элементов выборочно приводятся в действие. Крышка 43 головки сформирована по существу в прямоугольной форме в виде сверху, и сформирована (сформована) интегрально с основанием 31 установки (частью 5 установки картриджа). Вдобавок, крышка 43 головки выступает вертикально из основания 31 установки. Крышка 43 головки внутри обеспечивает вращение печатающей головки 21, а снаружи функционирует в качестве направляющей установки для ленточного картриджа 100.

[0053] Детектирующая часть состоит из множества микропереключателей 51a, выборочным образом зацепляется с детектируемой частью 180 ленточного картриджа 100, как будет описано далее, и детектирует тип, такой как ширину ленты, цвет ленты и материал печатной ленты 102. Далее, на основании результатов детектирования управляется приведение в действие печатающей головки 21 части 25 механизма подачи ленты. Часть 53 освобождения сердцевины состоит из двух освобождающих штифтов 53a для сердечника 112 выдачи и намоточного сердечника 116. Как будет подробно описано далее, корпус 130 картриджа обеспечен крючками 206 остановки вращения, удерживаемыми сердечником 112 выдачи и намоточным сердечником 116, соответственно (см. фиг. 6). Когда ленточный картридж 100 устанавливают, освобождающие штифты 53a входят в зацепление с крючками 206 остановки вращения, чтобы освободить стопор вращения сердечника 112 выдачи и намоточного сердечника 116.

[0054] Приводной вал 45 опоры включает в себя фиксирующий вал 45a, в который вставляется опорный валик 120, и подвижный вал 45b в форме шпонки, с возможностью вращения поддерживаемый в части основания фиксирующего вала 45a. Энергия вращения части 25 механизма подачи ленты переносится на подвижный вал 45b, а затем переносится с подвижного вала 45b на опорный валик 120. Подобным образом, приводной вал 47 намотки включает в себя фиксирующий вал 47a и подвижный вал 47b в форме шпонки, с возможностью вращения поддерживаемый на фиксирующем валу 47a. В данном случае, энергия вращения части 25 механизма подачи ленты также переносится на подвижный вал 47b, а затем переносится с подвижного вала 45b на намоточный сердечник 116.

[0055] Когда ленточный картридж 100 устанавливают в часть 5 для установки картриджа, стержень 192 (сердечник 104 ленты) входит в зацепление с позиционирующим выступом 41, опорный валик 120 входит в зацепление с приводным валом 45 опоры, а намоточный сердечник 116 входит в зацепление с приводным валом 47 намотки. Затем, когда открывающуюся/закрывающуюся крышку 7 закрывают, печатающая головка 21 поворачивается и приходит в контакт с опорным валиком 120, с печатной лентой 102 и красящей лентой 110, поддерживаемыми между ними, что приводит ленточное печатающее устройство 1 в состояние печати в режиме ожидания.

[0056] Как показано на фиг 1 и фиг. 4, открывающаяся/закрывающаяся крышка 7 с возможностью поворота, то есть, с возможностью открывания/закрывания, прикреплена к корпусу 3 устройства с помощью шарнирной части 71, обеспеченной с задней стороны. Открывающаяся/закрывающаяся крышка 7 включает в себя главный элемент 73 открывающейся/закрывающейся крышки, сформированный в прямоугольной форме в виде сверху, проверочное окно 75, обеспеченное в центре главного элемента 73 открывающейся/закрывающейся крышки, и пару поддерживаемых деталей 77, которые выступают из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и с возможностью вращения поддерживаются в шарнирной части 71. Вдобавок, открывающаяся/закрывающаяся крышка 7 включает в себя управляющий рычаг 79, который выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и поворачивает печатающую головку 21, и прижимающий выступ 81, который выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и прижимает ленточный картридж 100. Более того, открывающаяся/закрывающаяся крышка 7 включает в себя прижимающий выступ 83, который выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и управляет (включает) скрытым переключателем детектирования закрывания крышки (не показан) и прижимающей частью 85, которая выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и прижимает упругую часть 182, которая будет описана далее, ленточного картриджа 100.

[0057] Проверочное окно 75 сформировано, чтобы иметь длину от одной стороны до другой, и изготовлено из прозрачной (прозрачной в видимом свете) смолы, сформированной отдельно от главного элемента 73 открывающейся/закрывающейся крышки. Через проверочное окно 75, ленточный картридж 100 (его тип и оставшееся количество печатной ленты), установленный в часть 5 для установки картриджа, может быть визуально проверен. Вдобавок, пара поддерживаемых деталей 77, управляющий рычаг 79, прижимающий выступ 81, прижимающий выступ 83 и прижимающая часть 85 сформированы интегрально (сформованы) с главным элементом 73 открывающейся/закрывающейся крышки из смолы.

[0058] Управляющий рычаг 79 выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки и вставляется в щелеобразное отверстие 87, обеспеченное на боковой стороне части 5 для установки картриджа, когда открывающуюся/закрывающуюся крышку 7 закрывают. Управляющий рычаг 79, вставленный в щелеобразное отверстие 87, заставляет работать механизм освобождения головки, описанный выше, и заставляет печатающую головку 21 поворачиваться в направлении опорного валика 120. Подобным образом, когда открывающуюся/закрывающуюся крышку 7 закрывают, прижимающий выступ 83 вставляется в прямоугольное отверстие 91, смежное с щелеобразным отверстием 87, и управляет (например, включает) переключателем детектирования закрывания крышки. Прижимающий выступ 81 располагают так, чтобы он находился вблизи опорного валика 120 ленточного картриджа 100 и прижимал, когда открывающаяся/закрывающаяся крышка 7 закрыта, ленточный картридж 100, с тем чтобы он был установлен в основание 31 части 5 для установки картриджа.

[0059] Прижимающая часть 85 расположена вблизи управляющего рычага 79 и вертикально выступает из задней поверхности главного элемента 73 открывающейся/закрывающейся крышки. Вдобавок, прижимающая часть 85 сформирована в "T"-образной форме в поперечном сечении и располагается с фланцевой деталью 95, направленной в сторону тонкого конца главного элемента 73 открывающейся/закрывающейся крышки, и деталью 97 ребра, направленной в сторону конца основания главного элемента 73 открывающейся/закрывающейся крышки (который будет подробно описан далее).

[0060] [Детали ленточного картриджа]

Далее будет приведено подробное описание ленточного картриджа 100 со ссылкой на фиг. 2A и 2B, фиг. 5A и 5B и фиг. 6. Отметим, что в описании ленточного картриджа 100, поверхность с ближней стороны в направлении установки, то есть, с верхней передней стороны ленточного картриджа 100, будет называться "передней поверхностью", а поверхность с задней стороны в направлении установки, то есть, с противоположной стороны ленточного картриджа 100, будет называться "задней стороной", используя фиг. 2A и 2B в качестве примера. Вдобавок, используя фиг. 2A и 2B в качестве примера, боковая поверхность с левой стороны ленточного картриджа 100 будет называться "левой боковой поверхностью", а боковая поверхность с его правой стороны будет называться "правой боковой поверхностью", дугообразная боковая поверхность с его верхней стороны будет называться "поверхностью тонкого конца", а боковая поверхность с его нижней стороны будет называться "поверхностью конца основания".

[0061] Как описано выше, ленточный картридж 100 включает в себя корпус 130 картриджа и рулон 106 ленты, рулон 114 красящей ленты, намоточный сердечник 116 и опорный валик 120, расположенные в корпусе 130 картриджа. Вдобавок, ленточный картридж 100 включает в себя вставное отверстие 134, обеспеченное на корпусе 130 картриджа, отверстие 138 передачи ленты, сформированное на левой боковой поверхности вблизи опорного валика 120, и идентификационный ярлык 141 (см. фиг. 1), прикрепленный от левой боковой поверхности к правой боковой поверхности через переднюю поверхность в положении, в котором расположен рулон 106 ленты. На идентификационном ярлыке 141, ширина ленты, цвет ленты, материал и тому подобное печатной ленты 102, расположенной в корпусе 130 картриджа, отображены посредством символов в двух местах передней поверхности и левой боковой поверхности.

[0062] Корпус 130 картриджа составляет наружную оболочку ленточного картриджа 100 (структуру оболочки) и имеет внешний вид, который сформирован в "L"-образной форме в виде сверху, конец основания которой на правой боковой поверхности немного выступает. В переднем и заднем направлении, корпус 130 картриджа состоит из нижней части 150 корпуса и верхней части 152 корпуса, нижняя часть 150 корпуса и верхняя часть 152 корпуса, расположенные на задней боковой стороне и ближней стороне, соответственно, когда корпус 130 картриджа установлен в часть 5 для установки картриджа. В корпусе 130 картриджа согласно варианту осуществления, верхняя часть 152 корпуса состоит из смоляного формованного элемента, являющегося прозрачным в такой степени, чтобы позволять визуальную проверку установленной печатной ленты 102, а нижняя часть 150 корпуса состоит из непрозрачного смоляного формованного элемента. В качестве ленточного картриджа доступно множество типов ленточных картриджей, имеющих разную толщину, как описано выше. Разница в толщине регулируется посредством нижней части 150 корпуса, а верхняя часть 152 корпуса используется в качестве общего составного компонента.

[0063] Верхняя часть 152 корпуса является такой, что верхняя часть 156 стенки, составляющая переднюю поверхность корпуса 130 картриджа, и верхняя периферийная часть 158 стенки, подвешенная на границе верхней части 156 стенки, сформированы интегрально (сформованы). Вдобавок, нижняя часть 150 корпуса является такой, что нижняя часть 160 стенки, составляющая заднюю поверхность корпуса 130 картриджа, и нижняя периферийная стенка 162, обеспечен
