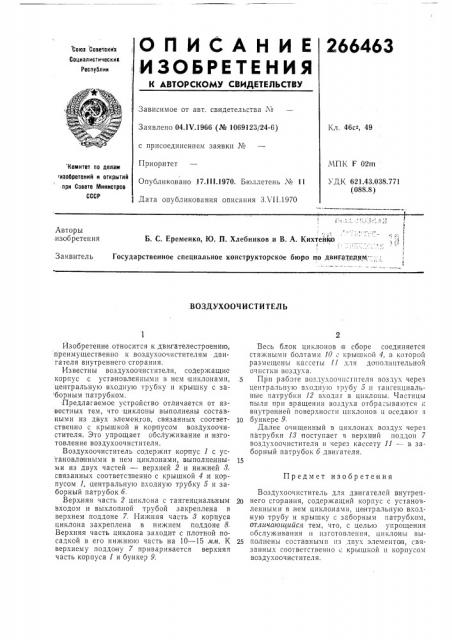

, О П И С А Н И Е 266463
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
РеспуСлик.Зависимое от авт. свидетельства ¹
Заявлено 04.1V.1966 (№ 1069123/24-6) Кл. 46се 49 с присоединением заявки №
Приоритет
МПК F 02m
УДК 621.43.038.771 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано .17.ill,1970, Бюллетень № 11
Дата опубликования описания ЗХП.1970
Авторы изобретения
Б. С. Еременко, Ю. П. Хлебников и В. А. Кихтейтоо
Государственное специальное конструкторское бюро по двигатедям;--..:
Заявитель
ВОЗДУХООЧИСТИТЕЛЬ
Предмет изобретения
Йзобретение относится к двигателестроению, преимущественно к воздухоочистителям двигателя внутреннего сгорания.
Известны воздухоочистители, содержащие корпус с устаiHовленными в нем циклонами, центральную входную трубку и крышку с за борным патрубком.
Предлагаемое устройство отличается от известных тем, что циклоны выполнены составными из двух элемен,гов, связанных соответственно с крышкой и корпусом воздухоочистителя. Это упрощает обслуживание и изготовление воздухоочистителя.
Воздухоочиститель содержит корпус 1 с установленными в нем циклонами, выполненными из двух частей — верхней 2 и нижней 8, связанных соответспвенно с крышкой 4 и корпусом 1, центральную входную трубку 5 и заборный патрубок 6.
Верхняя часть 2 циклона с тангенциальным входом и выхлопной трубой закреплена в верхнем поддоне 7. Нижняя часть 8 корпуса циклона закреплена в нижнем поддоне 8.
Верхняя часть циклона заходит с плотной посадкой в его нижнюю часть на 10 — 15 мм. К верхнему поддону 7 приваривается верхняя часть корпуса 1 и бункер 9.
Весь блок циклонов is сборе соединяется
CTSIiKHbI31H оолтам и 10 с Kp hill! KOll 4, s KOTOpOII размещены кассеты 11 для дополнительной очистки воздуха.
5 Прп рабоге воздухоочпсппеля воздух через центральную входную трубу 5 и тангенциальные патрубки 12 входпг в циклоны. Частицы пыли при вращении воздуха отбрасываются к внутренней поверхности циклонов и оседают 3
1р оункере 9.
Далее очищенный в циклонах воздух через патрубки 13 поступает в верхний поддон 7 воздухоочистителя и через кассету 11 — в заборный патрубок 6 двигателя.
Воздухоочиститель для двигателей внутрен20 него сгорания, содержащий корпус с ycTaHosленными в,нем циклонами, центральную входную трубу и крышку с заборным патрубком, отличающийся тем, что, с целью упрощения обслуживания и изготовления, циклоны вы25 полнены составными из двух элементо|в, связанных соответственно о крышкой и корпусом воздухоочистителя, 266463
Составитель И. Мишуровй
Редактор А. В. Шестакова Техред Л. Я, Левина Корректор А. П. Васильевй
Заказ 1714/4 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 5К 35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
