Распылитель
Иллюстрации
Реферат

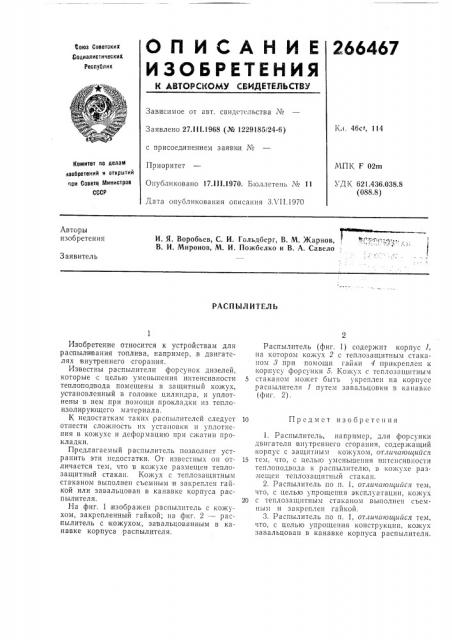

ОП ИСАЙ И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 46с-, 114
Заявлено 27.111.1968 (№ 1229185г24-6) с присоединением заявки №
Комитет по делам иаобретений и открытий пои Совете Министров
СССР
МПК I. 02m
УДК 621.436.038.8 (088,8) Приоритет
Опубликовано 17.III.1970. Бюллетень № 11
Дата опубликования описания ЗЛ П.1970
Авторы изобретения
В. И. Миронов, М. И. Пожбелко и В. А. Савело
Заявитель
РАСПЫЛИТЕЛЬ
Предмет изобретения
1
Изобретение относится к устройствам для раопыливания топлива, например, в двигателях iBHUTреннего сгорания.
Известны распылители форсунок дизелей, которые с целью уменьшения интенсивности теплоподвода помещены в защитный кожух, установленный в головке цилиндра, и уплотнены в нем при помощи прокладки из теплоизолирующсго материала.
К недостаткам таких распылителей следует отнести сложность их установки и уплотнения в кохкухе и деформацию при сжатии прокладки.
Предлагаемый распылитель позволяет устранить эти недостатки. От известных он отличается тем, что в кожухе размещен теплозащитный стакан. Кожух с теплозащитным стаканом выполнен съемным и закреплен гайкой или завальцован в канавке корпуса распылителя.
На фиг. 1 изображен распылитель с кожухом, закрепленный гайкой; на фиг. 2 — распылитель с кожухом, завальцованным B канавке корпуса распылителя, Распылитель (фиг. 1) содержит корпус 1, на котором кожух 2 с теплозащитным стаканом 3 при помощи гайки 4 прикреплен к
I
1. Распылитель, например, для форсунки двигателя внутреннего сгорания, содержащий корпус с защитным кожухокг, отгигаюггтиггся
15 тем, что, с целью уменьшения интенсивности теплоподвода к распылителю, в ко>куке размещен теплозащитный стакан.
2. Распылитель по п. 1, отлггпаюшггггс.г тем, что, с целью упрощения эксплуатации, кожух
20 с теплозащитным стаканом выполнен съемным и закреплен гайкой.
3. Распылитель по п. 1, от,ги Iàþàlèéñÿ тем, что, с целью упрощения конструкции, кожух завальцован в канавке корпуса распылителя.
266467
9ьи г. I ьг 2
