Реферат

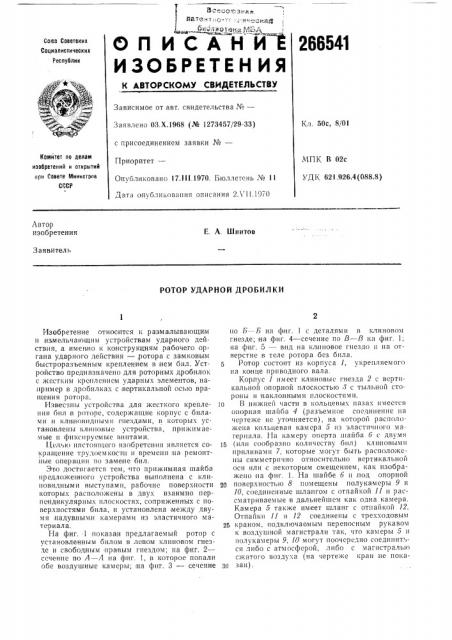

ОЛ ИСАНИ Е

ИЗОБРЕТЕН ИЯ

266541

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Кл. 50с, 8/01

Заявлено 03.Х.1968 (№ 1273457/29-33) с присоединением заявки №вЂ”

Приоритет—

Опмбликовано 17.I II.1970. бюллетень ¹ 11

Комйтет по делам изобретений и открытий нри Совете Министрпв ссср

Л !ПК В 02с

УДК 621.926.4(088.8) Дата опубликования описания 2.! 11.1970

Автор изобретения

F. А. Шнитов

Заявитель

РОТОР УДАРНОЙ ДРОБИЛКИ

Изобретение относится к размалыва!ощим и измельча1ощим устройствам ударного действия, а именно к конструкциям, рабочего органа ударного действия —,ротора с за|мковым быстроразъемным креплением в нем бил. Устройство предназначено для роторных дробилок с жестким кроплсштем ударных элементов, например в дробилках с вертикальной ос!но вращения ротора.

Известтты устройства для жесткого крепления бил в роторе, содер>кащие корпус с билями и клиноиидllhDIII гнездами, в которых установленьт кли1lовьlе устройства, при>кимаемые и фиксирусмые винтами.

Целик! настоящего изобретения является сокращение трудоемкоспп и времени на ремонтные операции по заме не бил.

Это достигается тем, что прижимная шайба предло>кен ного устройства выполнена с клиповидными выступами, рабочис поверхности которых расположены в двух взаимно перпенд икулярных плоскостях, сопряженных с поверхностями била, и установлена между двумя,надувными камерами из эластичного материала.

На фиг. 1 показан предлагаемый ротор с установленным оилом в ловом клиновом гнезде и свободным правым гнездом; на фиг. 2— сечение по А — Л на фиг. 1, в которое попали обе воздушные камеры; на фиг. 3 — сечение по 1> Б на фиг. 1 с деталями в клиновом гнезде; на фиг. 4 — сечение по 13 — Л на фиг. 1; на фиг. 5 — вид на клиновое гнездо и на отверстие в теле ротора без била.

Ротор состоит из корпуса 1, укрепляемого на конце приводного вала.

Корпус 1 имеет клиновыс гнезда 2 с вертикальной опорной плоскостью > с тыльной стороны и наклонными плоскостями. !

О В нижней части в кольцевых пазах имеется опорная шайба 4 (разъемное соединеште на черте>ке не уточняется), на которой располо>кена кольцевая камера 5 из эластичного магериала. 1-1а камеру оисрта 11!ai ба б с двумя !

s (или сообразно количеству бил) клиновыми приливами 7, которые могут быть расположены симметрично относительно вертикальной оси или с некоторым смещением, как изображено на фиг. 1. На шайбе б и под опорной поверхностью 8 помещены полукамеры 9 и

10, соединенные шлангом с отпайкой 11 и рассматриваемые в дальнейшем как одна камера.

Камера 5 также имеет шланг с отпайкой 12.

Отпайки 11 и 12 соединены с трехходовым

25 краном, подключаемым переносным рукавом к воздушной магистрали так, что камеры 5 и полукамеры 9, 10 могут поочередно соединяться либо с атмосферой, либо с магистралью сжатого Воздушка (на черте>1<е кран не покаЗС зан) .

266541

A-А

Фые. 2

13

Cue /

Било И имеет прилив 14 клинообразной формы по внутренней плоскости с уклоном, соответствующим Hpиливам 7 шайбы 6.

Работает замковое соединенис ротора следу1ощим образом.

Для установки била И в ротор камера 5 соединяется с атмосферой, а камера (9, 10)— с магистралью сжатого воздуха посредством подсоединения трехходового крана к переносному гибкому шлангу. При этом шайба 6 <:Нустптся между направляющими внутренними стенками тела ротора. Било И Но траектории, указанной стрелкой, вводится в клиновидное гнездо 2 и упирается тыльной стороной в

Hлоскость 8. очно также 10JIEI

Прп работе дробилки камора 5 должна накодится в надутом и отключенном от магистрали coc TOE»»»E, a orlia»

При замене била o»cp3»l»l повторяются в обратном порядке. При этом Ha»o»ICHHHIC била И при псремсгцении шайбы б вниз могут вываливаться из гнезд под влиянием собственного веса по стрелке Д.

Для ком пенсации допусков, неточности обP36oTI

Предмет из обр етения

Ротор ударной дробилки, включающий корпус с биламп и клиновидными гнездами, в которы. . установлены опорная и прижимная

»1айба, оТ.1ичаюгчийсл тем, что, с цел;.ю сокращения трудоемкости и времени на ремонтные операции по замене бил, прижимная шайба выполнена с клиновидными выступами, рабо20 чие поверхности 1
