Устройство для укладки волос

Устройство для укладки волос

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Это изобретение относится к устройству для укладки волос и, в частности, к усовершенствованию устройств для укладки волос, раскрытых в наших более ранних заявках WO 2009/077747 и WO 2012/080751.

Для краткости, в настоящем изобретении сделана ссылка на укладку женских волос, но изобретение этим не ограничивается.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

В устройствах для укладки волос, описанных в WO 2009/077747 и WO 2012/080751, имеется вращающийся элемент, который захватывает или собирает прядь волос, которая должна быть уложена(завита), и наматывает прядь волос на удлиненный элемент. В предпочтительных вариантах осуществления используется камера, окружающая удлиненный элемент, эта камера нагревается теплом, которое сообщается стенкам камеры и/или удлиненному элементу. Волосы внутри камеры становятся уложенными благодаря воздействию тепла, при их расположении вокруг удлиненного элемента.

Настоящему изобретению присущи многие особенности предпочтительных вариантов осуществления устройства для укладки волос, описанного в заявках WO 2009/077747 и WO 2012/080751, и, таким образом, описание этих документов включено в настоящий документ, чтобы избежать ненужного повторения.

Кроме того, можно полагать, что устройства для укладки волос, описанные в WO 2009/077747 и WO 2012/080751, представляют собой наиболее близкий из известных из уровня техники к настоящему изобретению. Менее релевантные устройства для укладки волос описаны в патентах США №2,935,070 и 4,177,824.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Несмотря на практическую и коммерческую привлекательность устройств для укладки волос, описанных в WO 2009/077747 и WO 2012/080751, изобретатели разработали дальнейшие усовершенствования и модификации, при этом настоящее изобретение направлено на реализацию этих усовершенствований и модификаций.

В соответствии с первым аспектом настоящего изобретения представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения в ней пряди волос, при этом в камере предусмотрено основное отверстие, через которое прядь волос может проходить в камеру;

вращающийся элемент, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием;

удлиненный элемент, на который при использовании вращающимся элементом наматывается прядь волос;

подвижную панель, в открытом положении которой основное отверстие открыто для принятия пряди волос, а в закрытом положении основное отверстие перекрыто, при этом подвижная панель снабжена нагревательными средствами.

Подвижные панели, которые могут перекрывать основное отверстие, раскрыты в WO 2009/077747 и WO 2012/080751, но эти подвижные панели не нагреваются.

Изобретателям стало ясно, что увеличение ширины основного отверстия является выигрышным. В предпочтительных вариантах осуществления по WO 2009/077747 и WO 2012/080751 основное отверстие является относительно узким. Таким образом, основное отверстие представляет собой узкое «горлышко», через которое должны пройти волосы, чтобы попасть в камеру. Это является выигрышным в смысле мотивации пользователя создавать завитки на небольших участках волос за один прием. Однако изобретателям стало ясно, что более широкое основное отверстие может обеспечить пользователю возможность поместить прядь волос ближе к удлиненному элементу, что, в свою очередь, позволяет выполнить вращающийся элемент меньшего диаметра, в соответствии с чем может быть уменьшен общий размер устройства. Однако более широкое основное отверстие уменьшает площадь стенки камеры, которую можно нагреть.

Предпочтительно нагревать камеру через наружную стенку камеры (и, вероятно, также и удлиненный элемент), при этом поверхность наружной стенки обеспечивает быструю передачу тепла волосам внутри камеры, не допуская при этом появления очень высоких температур, которые могут повредить волосы пользователя. Нагрев, по меньшей мере, части панели, которая перекрывает основное отверстие, доводит до максимума тепло, которое может быть применено, или, другими словами, исключает отсутствие нагрева большой части наружной стенки закрытой камеры.

Желательно, чтобы подвижная панель в своем закрытом положении накрывала также и вращающийся элемент, как она перекрывает и основное отверстие.

Предпочтительно, основное отверстие, по меньшей мере, является таким же широким, как и ширина удлиненного элемента. Желательно, чтобы, по меньшей мере, часть удлиненного элемента находилась внутри основного отверстия. В предпочтительных вариантах осуществления по WO 2009/077747 и WO 2012/080751 основное отверстие расположено на некотором расстоянии от продольной оси удлиненного элемента и, в частности, гораздо дальше от продольной оси, чем периферия удлиненного элемента. Выполнение основного отверстия шире и расположение основного отверстия ближе к продольной оси позволяет пользователю поместить прядь волос ближе к удлиненному элементу и, вероятно, в контакте с удлиненным элементом, перед приведением в действие вращающегося элемента. Круговую траекторию, по которой продвигается вращающийся элемент можно, таким образом, выполнить меньшего диаметра, что обеспечивает такое преимущество, как уменьшение размера всего устройства.

Более широкое основное отверстие создает дополнительные преимущества. Во-первых, пользователь может быть менее точным при расположении пряди волос рядом с основным отверстием, что может быть удобным, когда пользователь лишен возможности видеть (например, при укладке волос на задней стороне головы). Во-вторых, пока волосы не зажаты или намеренно находятся под натяжением во время процедуры укладки, необходимо усилие, чтобы продвинуть волосы через основное отверстие. Если пользователь непреднамеренно пытается завить прядь волос, которая является слишком толстой для прохода через основное отверстие, усилие, которое бы потребовалось для прохода пряди волос через основное отверстие, могло быть значительным. Между тем, можно устроить, чтобы вращающийся элемент скорее останавливался, чем повреждал волосы пользователя, предпочтительно не допускать непреднамеренного натяжения волос пользователя. Создание более широкого основного отверстия может уменьшить усилие, необходимое для продвижения волос в камеру, даже если пользователь пытается завить толстую прядь волос.

В альтернативных вариантах осуществления устройства стенки камеры могут не нагреваться, в этом случае подвижной панели тоже не нужен нагрев. В этих вариантах осуществления нагрев волос может осуществляться с помощью внешних средств, например, таких как фен. Эти альтернативные варианты осуществления могут, тем не менее, выигрывать от выполнения более широкого отверстия в смысле использования вращающегося элемента уменьшенного размера.

Как и в раскрытии предмета изобретения по WO 2012/080751, вспомогательное отверстие, предпочтительно, окружает свободный конец удлиненного элемента. Удлиненный элемент может выступать за пределы вспомогательного отверстия или может заканчиваться на одной линии со вспомогательным отверстием, или может заканчиваться внутри камеры. Термин «окружает» используется для всех этих вариантов, потому что релевантное свойство заключается в том, что вспомогательное отверстие позволяет сформированному завитку соскользнуть с конца удлиненного элемента без воздействия на него усилия, направленного на его распрямление или деформирование. Термин «окружает» следует, таким образом, рассматривать, имея в виду направление взгляда вдоль оси удлиненного элемента. Это свойство отличает первый аспект изобретения, например, от устройства по рисункам 13 и 14 документа WO 2009/077747, в котором вспомогательное отверстие, через которое извлекается завитая прядь, примыкает только к одной стороне удлиненного элемента.

Как указано в WO 2012/080751, исключение требования наличия усилия для разматывания навитого локона по мере его извлечения из устройства для укладки волос создает значительные преимущества в смысле укладки волос. Так, поскольку камера и, следовательно, волосы все еще остаются горячими по мере их извлечения из камеры, то их укладка продолжается при извлечении из камеры, и значительная часть (вероятно, около 25%, например) кривизны навитого локона может быть утеряна по мере вытягивания пряди волос из камеры, несмотря на то, что волосы подвергаются всего лишь незначительному усилию во время такого извлечения.

В соответствии со вторым аспектом настоящего изобретения, представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения пряди волос, при этом, в камере предусмотрено основное отверстие, через которое прядь волос может проходить в камеру;

вращающийся элемент, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием;

удлиненный элемент, на который при использовании вращающимся элементом наматывается прядь волос;

направляющую деталь, приспособленную для направления пряди волос к основному отверстию, при этом, вращающийся элемент способен вращаться относительно направляющей детали, которая может перемещаться относительно корпуса.

Направляющие средства для направления пряди волос к основному отверстию описаны в WO 2009/077747 и WO 2012/080751. В вариантах осуществления, представленных в этих документах, направляющие средства содержат наклонные поверхности, которые сходятся к основному отверстию. Наличие подвижной направляющей детали позволяет уменьшить размер устройства для укладки волос, в частности, в вариантах осуществления, где имеется подвижная панель, накрывающая направляющую деталь.

Предпочтительно, направляющая деталь действует также на прижатие пряди волос к основному отверстию при использовании. Желательно, чтобы устройство для укладки волос было снабжено панелью, подвижной относительно основного отверстия, при этом направляющая деталь является подвижной относительно панели.

Прижимающая деталь, которая действует на прижатие части пряди волос к основному отверстию, описана в WO 2012/080751, при этом прижимающая деталь выполнена за одно целое с подвижной панелью. Выполнение прижимающей детали за одно целое с подвижной панелью приводит к получению простой конструкции с несколькими подвижными частями. Однако, наличие прижимающей детали, подвижной относительно панели, позволяет прижимающей детали действовать также и как направляющие средства.

Предпочтительно, направляющая деталь перекрывает зазор между корпусом и подвижной панелью, когда панель находится в своем открытом положении.

Желательно, чтобы подвижная панель могла накрывать вращающийся элемент. Даже в тех вариантах осуществления, в которых направляющая деталь не переносится подвижной панелью, желательно обеспечить наличие подвижной панели, чтобы накрывать вращающийся элемент при использовании, чтобы не допустить захват вращающимся элементом выбившихся волос (например, при его втором или третьем обороте), что вероятно, привело бы к спутыванию волос пользователя.

Предпочтительно, подвижная панель накрывает направляющую деталь, как и вращающийся элемент.

Желательно, чтобы в устройстве было предусмотрено наличие двух направляющих деталей, отстоящих друг от друга по длине основного отверстия. Также желательно, чтобы устройство включало по меньшей мере одну наклонную поверхность, расположенную рядом с основным отверстием, при этом соответствующие направляющие детали проходят к противоположным сторонам наклонной(-ых) поверхности(-ей). При таком выполнении направляющие детали могут также действовать как прижимающие элементы и проводить прядь волос по наклонной(-ым) поверхности(-ям) к основному отверстию, чтобы обеспечить большую гарантию того, что все волосы взаимодействуют с вращающимся элементом и собираются им. Могут быть предусмотрены, например, две наклонные поверхности, сходящиеся к основному отверстию.

В соответствии с третьим аспектом настоящего изобретения, представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения пряди волос, при этом в камере предусмотрено основное отверстие, через которое может проходить прядь волос; вращающийся элемент, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием;

удлиненный элемент, на который, при использовании, вращающимся элементом наматывается прядь волос;

два подвижных накрывающих элемента для вращающегося элемента, в открытом положении которых вращающийся элемент оставлен открытым, а в их закрытом положении вращающийся элемент накрыт ими, при этом, подвижные накрывающие элементы имеют соответствующие ведущие кромки, которые обеспечивают прижатие пряди волос к основному отверстию по мере их перемещения из открытого положения в закрытое положение.

Предпочтительно подвижные накрывающие элементы перемещаются друг к другу при движении из своего открытого положения в закрытое положение. Желательно, чтобы в закрытом положении часть одного из подвижных накрывающих элементов находилась под другим закрывающим элементом.

В своем закрытом положении накрывающие элементы охватывают вращающийся элемент и действуют на предотвращение взаимодействия вращающегося элемента с выбившимися волосами. Накрывающие элементы могут копировать действие «ножниц», при этом положение части одного из подвижных накрывающих элементов в пределах другого накрывающего элемента позволяет накрывающим элементам полностью охватить вращающийся элемент при его вращении.

Желательно, чтобы подвижные накрывающие элементы были шарнирно смонтированы на корпусе. Предпочтительно, оси шарниров практически параллельны оси вращения вращающегося элемента.

В соответствии с четвертым аспектом настоящего изобретения представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения пряди волос, при этом в камере предусмотрено основное отверстие, через которое может проходить прядь волос; вращающийся элемент, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием, при этом, вращающийся элемент выступает за пределы камеры;

удлиненный элемент, на который, при использовании, вращающимся элементом наматывается прядь волос;

корпус, образованный из двух корпусных частей, шарнирно закрепленных друг на друге.

В соответствии с этим аспектом изобретению присущи те же свойства предпочтительных вариантов осуществления по WO 2009/077747 и вариантов осуществления по WO 2012/080751, в отношении наличия вращающегося элемента, который выступает (сбоку) за пределы камеры (см., например, вариант осуществления на Фиг. 1-8 в документе WO 2009/077747).

Предпочтительно, в каждой корпусной части предусмотрена канавка для размещения в ней вращающегося элемента. Также предпочтительно, чтобы в каждой корпусной части была первая часть стенки, являющаяся по существу полукруглой, при этом корпусные части, перемещаясь в свое закрытое положение, образуют камеру, имеющую по существу круглую наружную стенку.

Желательно, чтобы у каждой корпусной части был фланец. В открытом состоянии корпусных частей пространство между фланцами обеспечивает наличие основного отверстия, при этом фланцы создают наклонные поверхности для направления пряди волос к основному отверстию. В закрытом состоянии корпусных частей фланцы взаимодействуют друг с другом, чтобы закрыть основное отверстие и накрыть вращающийся элемент.

Предпочтительно, корпусные части, по существу, являются зеркальными отражениями друг друга.

В соответствии с пятым аспектом настоящего изобретения, представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения пряди волос, при этом, в камере предусмотрено основное отверстие, через которое может проходить прядь волос; вращающийся элемент, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием;

удлиненный элемент, на который при использовании вращающимся элементом наматывается прядь волос;

вращающийся элемент, имеющий первую часть и вторую часть, при этом первая и вторая части подвижны друг относительно друга, первая и вторая части могут находиться в открытом состоянии, в котором они образуют сквозное отверстие, приспособленное для захвата пряди волос, и в закрытом состоянии, в котором это отверстие, по существу, закрыто.

Понятно, что когда первая и вторая части находятся в своем закрытом состоянии, вероятность захвата выбившихся волос вращающимся элементом снижена или исключена. Такая компоновка может, таким образом, быть использована без крышки или панели для вращающегося элемента.

Предпочтительно, чтобы первая часть и вторая часть вращались в противоположных направлениях при перемещении из своего открытого положения в закрытое положение и также - для захвата пряди волос. Затем первая и вторая части вращаются совместно в выбранном направлении, чтобы навить прядь волос на удлиненный элемент. В другом варианте исполнения устройства только первая часть вращается для обеспечения захвата пряди волос, вторая часть приводится в действие для вращения совместно с первой частью после того, как произведен захват пряди волос, и отверстие закрылось. В соответствии с шестым аспектом настоящего изобретения, представлено устройство для укладки волос, имеющее:

корпус, образующий камеру, приспособленную для размещения пряди волос, при этом в камере предусмотрено основное отверстие, через которое может проходить прядь волос; вращающийся элемент, имеющий ведущую кромку, приспособленный для взаимодействия с прядью волос, расположенной рядом с основным отверстием, при этом ведущая кромка перемещается по круговой траектории;

удлиненный элемент, на который, при использовании, вращающимся элементом наматывается прядь волос;

запорный элемент для перекрытия основного отверстия, расположенный на диаметре круговой траектории.

Изобретатели определили, что очень важно обеспечить, чтобы вращающийся элемент захватил всю прядь волос, которая должна быть завита, и прядь волос должна быть захвачена по мере прохождения вращающегося элемента через основное отверстие во время его начального вращения. Спутывание является вероятным, если часть пряди волос не захвачена во время начального вращения вращающегося элемента, или если выбившиеся волосы захвачены ведущей кромкой вращающегося элемента во время последующих проходов через основное отверстие. Спутывание является вероятным, в частности, если пользователь приводит устройство в действие тогда, когда прядь волос расположена рядом с основным отверстием, при этом часть волос - в пределах круговой траектории вращающегося элемента, а часть - вне круговой траектории. Для вариантов осуществления устройства для укладки волос, где используются вращающиеся элементы меньшего размера, вероятность необеспечения пользователем нахождения всей пряди волос в пределах круговой траектории ведущей кромки вращающегося элемента увеличивается.

Вместо использования одной или более комбинированных направляющих и прижимающих деталей, как в определенных аспектах изобретения, в настоящем аспекте используется запорный элемент, совмещенный с круговой траекторией ведущей кромки вращающегося элемента, и который может, таким образом, разделять волосы, которые находятся рядом с основным отверстием, на первую часть - в пределах круговой траектории (эта первая часть будет захватываться и перемещаться в камеру), и вторую часть, которая находится вне круговой траектории и, следовательно, удерживается в стороне от вращающегося элемента.

Желательно, чтобы запорный элемент прижимал соответствующие части пряди волос вне диаметра круговой траектории ведущей кромки вращающегося элемента, так чтобы точно на диаметре круговой траектории не находилось волос. Соответствующие части пряди волос принудительно приводятся в положения в пределах круговой траектории, или вне круговой траектории.

Предпочтительно, запорный элемент выполнен раздвоенным, с частями, проходящими к обеим сторонам вращающегося элемента.

Многие особенности каждого аспекта изобретения при желании могут быть скомбинированы с особенностями других аспектов изобретения, с которыми они являются совместимыми. Во всех аспектах настоящее изобретение обладает совместными преимуществами с техническим решением по заявке WO 2009/077747 в том плане, что оно не зажимает никакую часть пряди волос при использовании и не создает натяжения пряди волос во время процесса укладки.

КРАТКОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Теперь изобретение будет описано более подробно, на примерах, со ссылкой на сопроводительные чертежи, на которых:

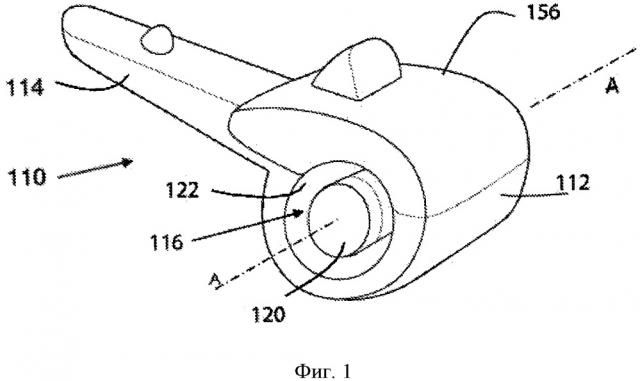

на Фиг. 1 представлен вид в перспективе устройства для укладки волос, в соответствии с первым аспектом настоящего изобретения, с подвижной панелью в закрытом положении;

на Фиг. 2 изображено устройство для укладки волос по Фиг. 1, при открытом положении подвижной панели;

на Фиг. 3 представлен вид в разрезе устройства для укладки волос по Фиг. 1, при открытом положении подвижной панели;

на Фиг. 4 представлен вид в разрезе в соответствии с Фиг. 3, но при закрытом положении подвижной панели;

на Фиг. 5 изображен вид с торца части устройства по Фиг. 1;

на Фиг. 6 изображен вид в перспективе устройства для укладки волос, в соответствии со вторым аспектом изобретения, при открытом положении направляющей детали и подвижной панели;

на Фиг. 7 представлен вид в перспективе, как на Фиг. 6, но в закрытом положении;

на Фиг. 8 изображен вид сбоку, в соответствии с Фиг. 6; на Фиг. 9 изображен вид сбоку, в соответствии с Фиг. 7;

на Фиг. 10 представлен вид в разрезе части устройства по Фиг. 6 в открытом положении;

на Фиг. 11 представлен вид, как на Фиг. 10, но в закрытом положении;

на Фиг. 12-15 представлены виды альтернативного варианта осуществления устройства

для укладки волос в соответствии со вторым аспектом;

на Фиг. 16-18 представлены виды другого альтернативного варианта осуществления устройства для укладки волос в соответствии со вторым аспектом;

на Фиг. 19-20 представлены виды еще одного альтернативного варианта осуществления

устройства для укладки волос, в соответствии со вторым аспектом;

на Фиг. 21-28 представлены виды дополнительного альтернативного варианта осуществления устройства для укладки волос в соответствии со вторым аспектом;

на Фиг. 29-33 представлены виды еще одного дополнительного альтернативного варианта осуществления устройства для укладки волос в соответствии со вторым аспектом;

на Фиг. 34-36 представлены виды варианта осуществления устройства для укладки волос в соответствии с третьим аспектом;

на Фиг. 37 и 38 представлены виды варианта осуществления устройства для укладки волос в соответствии с четвертым аспектом;

на Фиг. 39-43 представлены виды варианта осуществления устройства для укладки волос в соответствии с пятым аспектом; на Фиг. 44-48 представлены виды варианта осуществления устройства для укладки волос в соответствии с шестым аспектом;

на Фиг. 49-53 показаны другие особенности, которые могут быть реализованы в устройстве для укладки волос;

на Фиг. 54 представлен вид в перспективе еще одного варианта осуществления в соответствии с шестым аспектом;

на Фиг. 55 изображен еще один вид в перспективе варианта осуществления по Фиг. 54; и

на Фиг. 56-59 представлена последовательность операций варианта осуществления по Фиг. 54 и 55.

ПОДРОБНОЕ ОПИСАНИЕ

Тогда как документ WO 2009/077747 включен в настоящий документ путем ссылки на него, краткое описание работы устройства представлено в отношении варианта осуществления по Фиг. 1-5, с тем, чтобы уточнить отличия от предшествующего описания.

Устройство для укладки волос 110 имеет корпус 112 и ручку 114. Внутри корпуса 112 находится камера 116. Удлиненный элемент 120 расположен внутри камеры 116, диаметр 2 г удлиненного элемента 120 и диаметр D стенки 122 камеры (см. Фиг. 5) выбирают для того, чтобы получать завитые локоны желаемой кривизны. (Понятно, что нет необходимости в выполнении удлиненного элемента 120 и камеры 116 с круглым поперечным сечением, и, таким образом, ссылка на «диаметр» относится только к круглым вариантам осуществления).

В корпусе 112 предусмотрено основное отверстие 124 (Фиг. 2), через которое в камеру 116 можно ввести прядь волос 126 (Фиг. 3, 4). В этом варианте осуществления введение пряди волос 126 в устройство облегчается наличием пары наклонных поверхностей 130 и 132, находящихся с противоположных сторон основного отверстия 124. Понятно, что в других вариантах осуществления одна или обе наклонные поверхности не присутствуют.

Устройство 110 имеет вращающийся элемент 134 (который может быть идентичен вращающемуся элементу 1134, который лучше представлен в варианте осуществления по Фиг. 47), который может быть приведен в действие для вращения вокруг продольной оси А-А. Вращающийся элемент 134 выступает за основное отверстие 124, и, как видно на Фиг. 2, наклонные поверхности 130 и 132 выполнены с вырезами, сформированными в них для помещения вращающегося элемента 134 во время его вращения.

В этом варианте осуществления ось А-А, вокруг которой вращается вращающийся элемент 134, параллельна и совпадает с продольной осью удлиненного элемента 120, но это необязательно. Также в этом варианте осуществления удлиненный элемент 120 зафиксирован относительно корпуса 112, т.е. он не вращается вместе с вращающимся элементом 134, но это тоже необязательно, при этом, в других вариантах осуществления удлиненный элемент вращается вместе с вращающимся элементом.

При вращении вращающегося элемента 134 (в направлении по часовой стрелке, как показано на Фиг. 1), его ведущая кромка 128 проходит по пряди волос 126, находящейся рядом с основным отверстием 124, при этом ведущая кромка 128 захватывает прядь волос 126. Форма вращающегося элемента 134 такова, что он протягивает прядь волос 126 через основное отверстие 124 и в камеру 116 при своем вращении.

Прядь волос 126 представлена на Фиг. 3, из которой видно, что конец 140 является свободным концом пряди волос, а часть 142 связана с головой пользователя (не показано). Устройство для укладки волос 110 предназначено для формирования завитых локонов, по существу, на всей пряди волос 126, лежащей между частью 142 и свободным концом 140, так что позицией 142 обозначен «конец» пряди волос 126, который будет уложен с помощью устройства. Каждый из отдельных волосков в пряди волос 126 будет связан с поверхностью головы пользователя (не показано).

При вращении вращающегося элемента 134, дальний участок пряди волос 126 (который лежит между вращающимся элементом 134 и свободным концом 140) протягивается через основное отверстие 124 к дальней стороне вращающегося элемента, как показано на Фиг. 2. Как представлено на Фиг. 2, у основного отверстия 124 имеется закрытый торец 148, который обеспечивает относительно фиксированную поверхность, и имеет место относительное вращение между вращающимся элементом 134 и основным отверстием 124 (и, в частности, его закрытым торцом 148), что обусловливает втягивание волос в устройство 110.

В этом варианте осуществления основное отверстие 124 сообщено со вспомогательным отверстием 150. Когда вращающийся элемент 134 вращается, ближний участок пряди волос (который лежит между вращающимся элементом 134 и деталью 142) также будет протянут через основное отверстие 124 и в камеру 116, к ближней стороне вращающегося элемента, как показано на Фиг. 2. В частности, ближний участок протягивается через основное отверстие 124 и во вспомогательное отверстие 150.

Хотя на чертежах не показано, устройство для укладки волос 110 может включать упор внутри вспомогательного отверстия 150, который обеспечивает относительно фиксированную поверхность, при этом понятно, что именно вращение вращающегося элемента 134 относительно фиксированного упора обусловливает затягивание пряди волос в камеру 116.

В других вариантах осуществления пользователю рекомендуется поставить любой палец на вспомогательное отверстие 150, обеспечивая пальцем упор. В других вариантах осуществления во вспомогательном отверстии предусмотрен ряд выступов 152, таких как показано на Фиг. 52, или ряд углублений 154, как в варианте осуществления на Фиг. 53, при этом пользователь может манипулировать устройством для укладки волос так, чтобы временно удержать прядь волос между выступами 152 или внутри углублений 154.

Понятно, что упор может не обязательно оставаться в соответствующем положении в течение всей процедуры укладки, и в некоторых случаях, после того, как прядь волос начинает наматываться на удлиненный элемент 120, упор (такой, например, как любой палец пользователя) можно убрать в то время как вращающийся элемент продолжает вращаться.

По аналогии с устройствами для укладки волос по документу WO 2009/077747, волосы не становятся зажатыми какой-либо частью устройства 110. Часть 142 пряди волос 126, однако, по существу зафиксирована в соответствующем положении относительно устройства ПО. Соответственно, по мере того, как вращающийся элемент 134 продолжает вращаться, дальний участок пряди волос 126 постепенно вытягивается с дальней стороны вращающегося элемента 134 к ближней стороне, как показано на Фиг. 2, пока в конечном итоге вся прядь волос 126 не будет намотана на удлиненный элемент 120 к ближней стороне вращающегося элемента 134.

Камера 116 нагревается, в этом варианте осуществления - с помощью нагревательных элементов (не показано) внутри удлиненного элемента 120 и внутри стенки 122 камеры 116.

Подвижная панель 156 шарнирно смонтирована на ручке 114, ось шарнира расположена относительно близко к камере 116 (и, по существу, ближе к камере 116, чем ось шарнира подвижной панели устройства по WO 2012/080751), и в этом варианте осуществления приводится в действие электрическим путем, с помощью переключателя 160. Переключатель может быть установлен в любом подходящем месте на ручке 114. В альтернативном варианте осуществления, изображенном на Фиг. 6-11, подвижная панель приводится в действие вручную с помощью пускового механизма 260, и такой способ можно использовать в качестве альтернативы электрического привода.

Подвижная панель 156 может перемещаться относительно корпуса 112 между открытым положением, изображенным на Фиг. 2 и 3, и закрытым положением, представленным на Фиг. 1 и 4. В этом варианте осуществления подвижная панель 156 приводится в действие электрически, для перемещения между открытым и закрытым положениями, но в других вариантах осуществления панель может быть упруго поджата в одном из этих положений.

Устройство для укладки волос 110, таким образом, особенно подходит для использования человеком, укладывающим свои собственные волосы, при этом, пользователь одной рукой берет прядь волос 126, а другой рукой (рабочей) - устройство для укладки волос 110. Возможность держать устройство для укладки волос 110 и манипулировать им одной рукой будет также выигрышным для парикмахеров и подобных лиц при использовании ими устройства для укладки волос другого человека.

Как ясно видно из Фиг. 5, ширина W основного отверстия 124 значительно больше, чем основное отверстие сравнимого варианта осуществления на Фиг. 1-8 устройства по WO 2009/077747 и варианта осуществления на Фиг. 1-5 устройства по WO 2012/080751.

В частности, ширина W основного отверстия 124 существенно больше диаметра 2 г удлиненного элемента 120. Кроме того, основное отверстие расположено рядом с кромкой удлиненного элемента 120, т.е. высота h основного отверстия над продольной осью А-А удлиненного элемента 120 в этом варианте осуществления примерно такая же, как и радиус г удлиненного элемента. Пользователь, следовательно, может расположить прядь волос 126 гораздо ближе к удлиненному элементу 120 (и, вероятно, в контакте с удлиненным элементом 120) перед приведением в действие вращающегося элемента 134, что создает преимущество выполнения вращающегося элемента 134 меньшего размера, позволяя уменьшить общий размер устройства 110, в частности, размер поперечного сечения корпуса 112.

Понятно, что высота h основного отверстия 124 над продольной осью А-А вращающегося элемента в других вариантах осуществления может быть меньше или больше, чем радиус г удлиненного элемента. Также ширина W основного отверстия 124 может быть уменьшена по сравнению с тем, как показано на Фиг. 5, примерно до такой же величины, что и ширина 2 г удлиненного элемента.

Поскольку основное отверстие 124 охватывает большую часть окружной длины стенки камеры 116, панель 156 нагревается посредством нагревательного элемента 158, смонтированного в контакте с теплопроводной стенкой 162 панели 156. В закрытом положении панели тепло может, таким образом, передаваться пряди волос внутри камеры 116, по существу, по всей окружности камеры 116 (и, по существу, по всей длине камеры 116).

В варианте осуществления, представленном на Фиг. 1-5, подвижная панель 156 выполняет двойную функцию: накрытия вращающегося элемента 134 и перекрытия основного отверстия 124. Подвижная панель 156 проходит по всей длине камеры 116 так, что максимальное количество тепла может быть подано в камеру. Понятно, что в вариантах осуществления в соответствии с другими аспектами изобретения (в которых подвижная панель, например, не нагревается) нет необходимости в том, чтобы панель проходила по всей длине камеры.

Когда завивка пряди волос 126 закончена, например, при после нахождения внутри нагреваемой камеры 116 в течение предварительно определенно промежутка времени, завитая прядь волос 126 может соскользнуть с конца удлиненного элемента 120 через вспомогательное отверстие 150 (при необходимости выступ внутри вспомогательного отверстия перемещают). Требуется небольшое усилие для отделения устройства для укладки волос 110 от завитой пряди волос, и, поскольку вспомогательное отверстие 150 окружает удлиненный элемент 120, пряди волос не требуется проходить через какое-либо препятствие или иным образом испытывать воздействие усилия, способствующему раскручиванию во время ее извлечения из устройства для укладки волос 110, так что завитое состояние локонов, созданных устройством, может в основном сохраняться.

Установлено, что чаще всего спутывание пряди волос 126 происходит тогда, когда часть пряди волос 126 захватывается вращающимся элементом, а другая часть пряди волос 126 не захватывается вращающимся элементом. В таких обстоятельствах захватываемая часть наматывается на удлиненный элемент, тогда как незахваченная часть - нет. Варианты осуществления настоящего изобретения, направленные на уменьшение вероятности такого спутывания путем повышения вероятности того, что вся прядь волос 126 захватывается вращающимся элементом, представлены на Фиг. 6-11, Фиг. 12-15, Фиг. 16-18, Фиг. 19-20, Фиг. 21-28, Фиг. 29-33 и Фиг. 54-49.

В дополнение к необязательному включению зафиксированных наклонных поверхностей, которые служат для направления пряди волос к основному отверстию, эти чертежи демонстрируют разнообразные варианты осуществления подвижной направляющей детали 254 (и т.д.), которая служит, главным образом, для перекрытия зазора за пределами основного отверстия и направления пряди волос к основному отверстию. Однако, в представленных вариантах осуществления направляющие детали также выполняют вспомогательную функцию прижатия пряди волос к основному отверстию. В частности, подвижная направляющая деталь 254 и т.д. служит для прижатия пряди волос под ведущей кромкой вращающегося элемента, так чтобы уменьшить вероятность того, что часть пряди волос не будет захватываться вращающимся элементом.

В варианте осуществления на Фиг. 6-11 направляющая деталь 254, в общем случае, выполнена в форме U-образного элемента, который шарнирно смонтирован на корпусе 212. Основание U-образного элемента расположено внутри кармана 270 (Фиг. 10) подвижной панели 256, а подвижная панель шарнирно смонтирована на ручке 214. Направляющая деталь 254, таким образом, смонтирована так, чтобы перемещаться вместе с подвижной панелью 256, но некоторое относительное перемещение необходимо отрегулировать из-за отличающихся положений шарниров.

Подвижная панель 256 упруго поджата в своем открытом положении (Фиг. 6 и 8), при этом пользователь перемещает панель 256 в ее за
