Реферат



266556

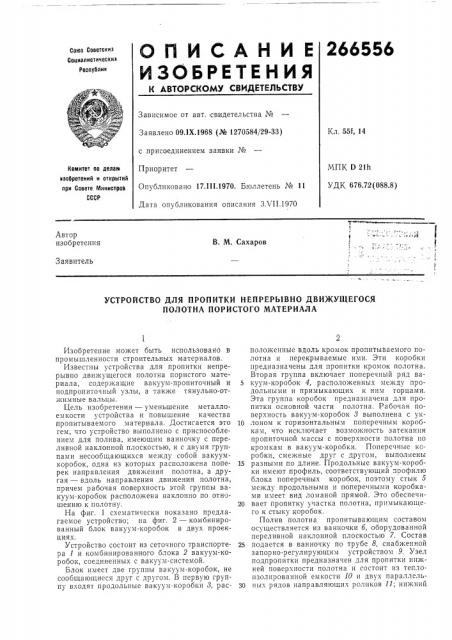

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соияа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 55f, 14

Заявлено 09.! Х,1968 (№ 1270584/29-33) с присоединением заявки №

Приоритет

МПК D 21h

УДК 676.72(088.8) Комитет по делаю изобретений и открытий при Совете Министров

СССР

Опубликовано 17.111.1970. Бюллетень № 11

Дата опубликования описания 3.VII.1970

Автор изобретения

В. М. Сахаров

Заявитель

УСТРОЙСТВО ДЛЯ ПРОПИТКИ НЕПРЕРЫВНО ДВИЖУЩЕГОСЯ

ПОЛОТНА ПОРИСТОГО МАТЕРИАЛА

Изобретение может быть использовано B промышленности строительных материалов.

Известны устройства для пропитки непрерывно движущегося полотна пористого материала, содержащие вакуум-пропиточный и подпропиточный узлы, а также тянульно-отжиMные вальцы.

Цель изобретения — уменьшение металлоемкости устройства и повышение качества пропитываемого материала. Достигается это тем, что устройство выполнено с приспособлением для полива, имеющим ванночку с переливной наклонной плоскостью, и с двумя группами несообщающихся между собой вакуумкоробок, одна из которых расположена поперек направления движения полотна, а другая — вдоль направления движения полотна, причем рабочая поверхность этой группы вакуум-коробок расположена наклонно по отношению к полотну.

На фиг. 1 схематически показано предлагаемое устройство; на фиг. 2 — комбинированный блок вакуум-коробок в двух проекциях.

Устройство состоит из сеточного транспортера 1 и комбинированного блока 2 вакуум-коробок, соединенных с вакуум-системой.

Блок имеет две группы вакуум-коробок, не сообщающиеся друг с другом. В первую группу входят продольные вакуум-коробки 8, расположенные вдоль кромок пропитываемого полотна и перекрываемые ими. Эти коробки предназначены для пропитки кромок полотна.

Вторая группа включает поперечный ряд ва5 куум-коробок 4, расположенных между продольными и примыкающих к ним торцами, Эта группа коробок предназначена для пропитки основной части полотна. Рабочая поверхность вакуум-коробок 8 выполнена с ук10 лоном к горизонтальным поперечным коробкам, что исключает возможность затекания пропиточной массы с поверхности полотна по кромкам в вакуум-коробки. Поперечные коробки, смежные друг с другом, выполнены

15 разными по длине. Продольные вакуум-коробки имеют профиль, соответствующий профилю блока поперечных коробок, поэтому стык 5 между продольными и поперечными коробками имеет вид ломаной прямой. Это обеспечи20 вает пропитку участка полотна, примыкающего к стыку коробок.

Полив полотна пропитывающим составом осуществляется из ванночки б, оборудованной переливной наклонной плоскостью 7. Состав

25 подается в ванночку по трубе 8, снабженной запорно-регулирующим устройством 9. Узел подпропитки предназначен для пропитки нижней поверхности полотна и состоит из теплоизолированной емкости 10 и двух параллель30 ных рядов направляющих роликов 11; нижний

266556 ряд роликов смонтирован на подвижной раме

12. Тянульно-отжимные вальцы 18, предназначенные для протягивания полотна и удаления с его поверхности излишков пропитывающего состава, расположены после узла подпро- 5 питки.

Работает устройство следующим образом.

Предварительно перед включением привода производят заправку пропитываемого полотна через транспортер 1 вакуум-пропиточнэго уз- 1р ла, направляющие валики узла подпропптки и вальцы 18. Одновременно с включением привода устройства на верхнюю поверхность дгижущегося полотна 14 наносят пропитывающий состав. Для этого, регулируя при помощи уст- g5 ройства 9 расход состава, им заполняют ванночку. б, из которой он по плоскости 7 равномерным слоем поступает на пропитываемое полотно 14. Полотно 14 с нанесенным на его поверхность тонким слоем пропитывающего состава, двигаясь по транспортеру над блоком вакуум-коробок, интенсивно пропитывается до появления на нижней поверхности пятен. Продолжительность вакуум-пропитки регулируют в зависимости от марки материала и скорости его движения путем отключения отдельных вакуум-коробок. С транспортера полотно аправляют в узел подпропитки, где посредством, например, окунания пропитывают нижнюю часть полотна, а затем — на вальцы 18 для удаления излишков пропитывающего состава.

Предмет изобретения

1. Устройство для пропитки непрерывно движущегося полотна пористого материала, содержащее вакуум-пропиточный и подпропиточный узлы, а также тянульно-отжимные вальцы, отличающееся тем, что, с целью уменьшения металлоемкости, устройство выполнено с приспособлением для полива, имеющим ванночку с переливной наклонной плоскостью.

2. Устройство по п. 1, отличающееся тем, ITo, с целью повышения качества пропитываемого материала, оно выполнено с двумя группами несообщающихся между собой вакуумкоробок, одна из которых расположена поперек направления движения полотна, а другая — вдоль направления движения по"",îïlà, причем рабочая поверхность этой группы вакуум-коробок расположена наклонно по отношению к полотну.

266556

9 ма 2

Составитель Ю. Кляпии

Редактор Н. Г. Михайлова Техред А. А. Камышникова Корректор Л. И. Гаврилова

Заказ 1703j6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
