Устройство защиты электрического кабеля от электромагнитного импульса
Патент 2665690
Авторы
Правообладатели
Классы МПК
Устройство защиты электрического кабеля от электромагнитного импульса
Иллюстрации
Изобретение относится к технике защиты радиоэлектронной аппаратуры и позволяет повысить эффективность защиты электрических кабелей от воздействия электромагнитного импульса. Кабель (1) содержит внутренний полезный объем (2). Полезный объем (2) закрыт свинцовой оболочкой (3), имеющей внутреннюю полость, которая заполнена ферромагнитной жидкостью (4). До воздействия электромагнитного импульса (ЭМИ) ферромагниты жидкости (4), которая заполняет свинцовую оболочку (3), находятся в состоянии броуновского движения, при этом каждый из ферромагнитов имеет свою магнитную направленность. При воздействии ЭМИ на кабель вертикальная составляющая напряженности магнитного поля поглощается и рассеивается в ферромагнитной жидкости (4). Обеспечивается эффективная защита кабелей от воздействия ЭМИ. 1 ил.
Реферат
Изобретение относится к устройствам защиты радиоэлектронной аппаратуры от воздействия электромагнитного импульса (ЭМИ) и позволяет повысить эффективность защиты электрического кабеля от воздействия ЭМИ.
Известен ряд устройств, обеспечивающих защиту кабельных линий от воздействия ЭМИ. Это различные экраны, фильтры, искровые разрядники и др. Они имеют ряд недостатков, основными из которых являются высокая стоимость, громоздкость, невысокое быстродействие, трудоемкость обслуживания.
Цель изобретения - повышение эффективности защиты электрических кабелей от воздействия ЭМИ.
Сущность изобретения состоит в применении в кабеле свинцовой оболочки, имеющей полость, заполненную ферромагнитной жидкостью.

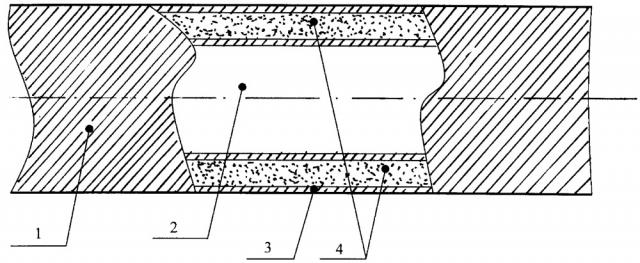

На чертеже изображено устройство защиты электрического кабеля от ЭМИ с местным разрезом.
Кабель 1 содержит внутренний полезный объем 2. Полезный объем 2 закрыт свинцовой оболочкой 3, имеющую внутреннюю полость, которая заполнена ферромагнитной жидкостью 4.
Устройство работает следующим образом. До воздействия ЭМИ ферромагниты жидкости 4, которая заполняет свинцовую оболочку 3, находятся в состоянии броуновского движения, при этом каждый из ферромагнитов имеет свою магнитную направленность. При воздействии ЭМИ на кабель 1, вертикальная составляющая напряженности магнитного поля поглощается и рассеивается в ферромагнитной жидкости 4. Таким образом, осуществляется защита кабеля от воздействия ЭМИ.
Источники информации
1. Балюк Н.В., Кочнев Л.Н., Степанов П.В. Мощный электромагнитный импульс. Воздействие на электронные средства и методы защиты. М., 1984.
2. Рикетс Л.У., Бриджес Дж.Э., Майлетта ДЖ. Электромагнитный импульс и методы защиты. М.: Атомиздат, 1979 г.
3. Гуревич В. Защита оборудования подстанций от электромагнитного импульса. М., 1982.
4. Скоробогатов П.К. Лекция X. Воздействие ЭМИ на РЭА, полупроводниковые приборы и интегральные схемы. М., 1988.
5. Авдеев М.В., Аксенов В.М. Малоугловое рассеяние нейтронов в структурных исследованиях магнитных жидкостей. М., 2010 г.
6. Такетоми С., Тикадзуми С. Магнитные жидкости. М.: «Мир». 1985 г.
7. Сенатская И., Байбурский Ф. Магнитная жидкость. М.: Химия и химики. №3, 2009 г.
Электрический кабель, состоящий из полезного объема, закрытого свинцовой оболочкой, отличающийся тем, что с целью защиты электрического кабеля от воздействия электромагнитного импульса в свинцовой оболочке имеется полость, заполненная ферромагнитной жидкостью.
