Тара

Тара

Иллюстрации

Показать все

Реферат

Изобретение относится к таре для изделий машиностроения и приборостроения, в частности к таре для снарядов артиллерийских орудий, боеприпасов стрелкового оружия, ракет, пиротехнических устройств, а также другой продукции, в процессе эксплуатации и хранения которой возможно воздействие открытого пламени и повышенных температур в течение ограниченного времени.

Известна тара, содержащая полые с заполнением корпус и крышку, имеющие ребра жесткости на наружных поверхностях и соединяемые между собой замковыми приспособлениями (см. патент РФ №2540187 C1 от 10.02.2015).

Недостатком известной тары является сложность конструкции и низкие эксплуатационные характеристики, обусловленные выдерживанием температуры только 150°С в течение только 15 минут.

Технический результат, на достижение которого направлено изобретение, заключается в упрощении конструкции тары и повышении ее эксплуатационных характеристик.

Указанный технический результат достигается тем, что в таре, содержащей полые с заполнением корпус и крышку, имеющие ребра жесткости на наружных поверхностях и соединяемые между собой замковыми приспособлениями, корпус и крышка выполнены из соответствующих соединенных между собой элементов из листового металла толщиной 0,3-1 мм, полученных методом холодной пластической деформации, и с заливочными отверстиями для заполнения их полостей вспененным огнестойким полимерным материалом на основе фенолформальдегидных смол.

Соответствующие элементы корпуса и крышки соединены между собой сваркой.

Корпус и крышка могут быть выполнены с коррозионно-стойким покрытием и с дренажными отверстиями.

Сущность изобретения поясняется чертежами.

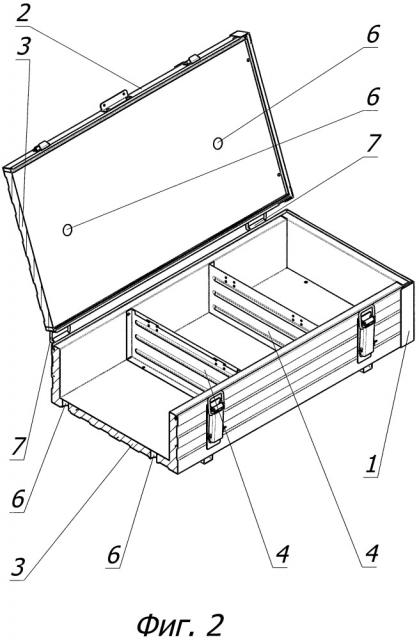

На фиг. 1 показан общий вид тары; на фиг. 2 - тара, вид с боку с сечением.

Тара (контейнер) содержит полый корпус 1 и полую крышку 2, полости которых заполнены вспененным огнестойким полимерным материалом 3 на основе фенолформальдегидных смол. Корпус 1 имеет перегородки 4 или ложементы для снарядов. Для повышения жесткости и удаления конденсата корпус и крышка выполнены с ребрами жесткости 5 и дренажными отверстиями 6. Корпус 1 и крышка 2 соединяются между посредством петель 7 и замковых приспособлений 8.

Все элементы корпуса 1 и крышки 2 изготавливаются из листового металла толщиной 0,3-1 мм методом холодной пластической деформации и соединяются между собой сваркой или другим неразъемным соединением. Полости корпуса 1 и крышки 2 заполняются вспененным огнестойким полимерным материалом 3 на основе фенолформальдегидных смол через заливочные отверстия (на чертежах не показаны).

Тара прошла испытания огневым воздействием согласно ГОСТ 30247.0 в течение 30 минут, при этом температура внутри тары повысилась только до 120°C.

1. Тара, содержащая полые с заполнением корпус и крышку, имеющие ребра жесткости на наружных поверхностях и соединяемые между собой посредством петель и замковых приспособлений, отличающаяся тем, что корпус и крышка выполнены из соответствующих соединенных между собой элементов из листового металла толщиной 0,3-1 мм, полученных методом холодной пластической деформации, и с заливочными отверстиями для заполнения их полостей вспененным огнестойким полимерным материалом на основе фенолформальдегидных смол.

2. Тара по п. 1, отличающаяся тем, что соответствующие элементы корпуса и крышки соединены между собой сваркой.

3. Тара по любому из пп. 1-2, отличающаяся тем, что корпус и крышка выполнены с коррозионно-стойким покрытием.

4. Тара по любому из пп. 1-2, отличающаяся тем, что корпус и крышка выполнены с дренажными отверстиями.
