Реферат

Изобретение относится к запорно-регулирующей арматуре, а именно к арматуре, которую устанавливают на устье скважины для герметизации межколонного кольцевого пространства обсадных колонн, кольцевого пространства между обсадной колонной и колонной насосно-компрессорных труб (НКТ) и для направления движения пластового флюида из скважины в выкидную линию.

Известно оборудование устья скважины, содержащее колонную головку с подвешенными на ней несколькими колоннами обсадных труб, образующих между собой межколонное пространство, контролируемое запорными устройствами и фонтанную арматуру со стволовым запорным устройством, а обсадные трубы соединены с корпусом колонной головки посредством резьбового соединения (см. патент US №8505636, опубл. 13.08.2013).

Недостатками известного по аналогу оборудования являются его большие габариты, большая металлоемкость и необходимость переобвязки скважины при переводе ее с одного способа эксплуатации на другой.

Наиболее близким к изобретению по технической сущности и достигаемому результату является оборудование устья скважины, содержащее колонную головку с подвешенными на ней несколькими колоннами обсадных труб, образующих между собой межколонное пространство, контролируемое запорными устройствами, и фонтанную арматуру со стволовым и буферным запорными устройствами, а обсадная труба соединена с корпусом колонной головки посредством резьбового соединения (см. патент RU №2315852, опубл. 27.01.2008).

Расположение колонной головки вместе с фонтанной арматурой ниже уровня поверхности в углублении позволило снизить высоту колонной головки над поверхностью. Однако фонтанное оборудование и колонная головка по-прежнему имеют большие габариты, прежнюю большую металлоемкость.

Технической проблемой, решаемой изобретением, является устранение выявленных недостатков.

Технический результат заключается в том, что достигается возможность уменьшить высоту и металлоемкость арматуры устья скважины при одновременном обеспечении возможности замены стволовой части фонтанной арматуры без глушения скважины.

Техническая проблема решается, а технический результат достигается за счет того, что устьевая арматура скважины содержит колонную головку с подвешенными на ней несколькими колоннами обсадных труб с образованием между ними межколонного пространства с задвижками для перекрытия межколонного пространства и фонтанную арматуру с коренным и буферным запорными устройствами, а наружная обсадная труба соединена с корпусом колонной головки посредством резьбового соединения, промежуточная и внутренняя обсадные трубы каждая посредством своей стандартной клиновой подвески подвешены на своем патрубке, причем патрубок промежуточной обсадной трубы снабжен на верхнем конце буртом, опирающимся на выступ в корпусе колонной головки, патрубок внутренней обсадной трубы опирается выполненным в его верхней части буртом на бурт патрубка промежуточной обсадной трубы через кольцо, размещенное в межтрубном пространстве, сообщенном с нижним боковым отводом колонной головки, при этом пространство между каждым патрубком и подвешенной на нем обсадной трубой в месте их сопряжения герметизировано посредством уплотнения, на внутренней обсадной трубе над клиньевой подвеской смонтирован съемный узел подвески колонны насосно-компрессорных труб (НКТ), на котором смонтирована вся стволовая часть фонтанной арматуры, включающая коренное запорное устройство, снабженное шаровым затвором, и крестовик с центральным каналом и боковыми отводами, причем центральный канал крестовика сообщен с буферным запорным устройством, снабженным шаровым затвором, а его боковые отводы сообщены через кольцевое пространство, образованное патрубками, с боковым отводом фонтанной арматуры, смонтированным во фланце, размещенном на колонной головке, причем вся стволовая часть фонтанной арматуры размещена в патрубке, герметично соединенном верхним его концом с установленным на колонной головке фланцем, а нижней частью герметично опирающемся через конический переходник на съемный узел подвески НКТ, стволовое шаровое запорное устройство сообщено с крестовиком, межколонные пространства обсадных труб скважины сообщены с боковыми отводами, выполненными в колонной головке, во фланце выполнен дополнительный боковой отвод, сообщенный с кольцевым пространством, образованным патрубком, опирающимся на съемный узел подвески НКТ, и патрубком, на котором подвешена внутренняя обсадная труба, а на боковых отводах фланца и боковых отводах колонной головки установлены задвижки и дроссели, при этом буферное шаровое запорное устройство расположено в колонной головке, а стволовое шаровое запорное устройство, съемный узел подвески НКТ и установленные соосно друг под другом клиновые подвески последовательно расположены в скважине под корпусом колонной головки.

В ходе проведенного исследования было установлено, что представляется возможность резко снизить металлоемкость и высоту устьевого оборудования скважины за счет размещения части запорной арматуры и подвески колонны обсадных труб в скважине ниже поверхности земли, причем описанная выше конструктивная особенность выполнения оборудования устья скважины позволила одновременно добиться также возможности замены стволовой части запорно-регулирующей арматуры и боковых задвижек колонной головки без глушения скважины, увеличения устойчивости в особых случаях, а именно в случае установки в сейсмозонах или в случаях появления ударной волны, возможности установки на скважине с подводным расположением устья на небольшой глубине водоема, в районе возможного лова рыбы или судоходного района и добиться уменьшенной опасности загрязнения окружающей среды продукцией скважины в случае разгерметизации уплотнительных узлов оборудования.

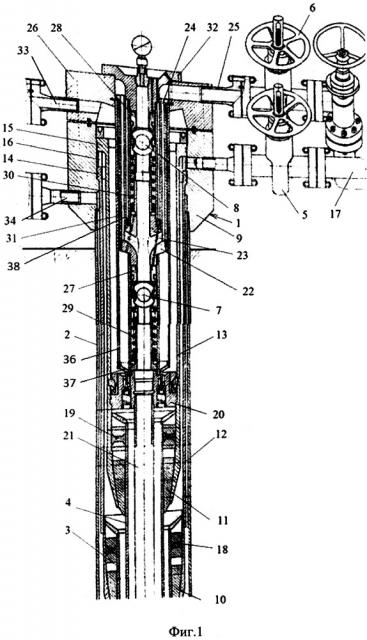

На фиг. 1 представлен схематически продольный разрез оборудования устья скважины.

На фиг. 2 представлен увеличенно съемный узел подвески колонны насосно-компрессорных труб.

Устьевая арматура скважины содержит колонную головку 1 с подвешенными на ней несколькими колоннами обсадных труб 2, 3 и 4 с задвижками 5 для перекрытия межколонного пространства, запорными устройствами на боковых отводах 33 и 34 и фонтанную арматуру с коренным 7 и буферным 8 запорными устройствами.

Наружная обсадная труба 2 соединена с корпусом 9 колонной головки 1 посредством резьбового соединения.

Промежуточная 3 и внутренняя 4 обсадные трубы, каждая посредством своей стандартной клиновой подвески, соответственно 10 и 11, подвешена на своем патрубке, соответственно 12 и 13.

Патрубок 12 промежуточной обсадной трубы 3 снабжен на верхнем конце буртом 14, опирающимся на выступ в корпусе 9 колонной головки 1.

Патрубок 13 внутренней обсадной трубы 4 опирается выполненным в его верхней части буртом 15 на бурт 14 патрубка 12 промежуточной обсадной трубы 3 через кольцо 16, размещенное в межтрубном пространстве, сообщенном со средним боковым отводом 17 колонной головки 1.

Пространство между каждым патрубком 12 и 13 и подвешенной на нем обсадной трубой, соответственно, 3 и 4 в месте их сопряжения герметизировано посредством уплотнения, соответственно 18 и 19.

На внутренней обсадной трубе 4 над клиньевой подвеской 11 смонтирован съемный узел 20 подвески колонны насосно-компрессорных труб 21 (НКТ), на котором смонтирована вся стволовая часть фонтанной арматуры, включающая коренное запорное устройство 7, снабженное шаровым затвором, крестовик 22 с центральным каналом и боковыми отводами 23, причем центральный канал крестовика 22 сообщен с буферным запорным устройством 8, снабженным шаровым затвором, а его боковые отводы 23 сообщены через кольцевое пространство 24 с боковым отводом 25 фонтанной арматуры, смонтированным во фланце 26, размещенном на колонной головке 1.

Приводы коренного 7 и буферного 8 запорных устройств выполнены с рычажно-поршневыми гидравлическими приводами, соответственно 27 и 28, управляемыми посредством гидравлического насоса (не показан на чертеже), установленного на фланце 26 над колонной головкой 1 и снабженного обратным клапаном, при этом последний и рычажно-поршневой привод выполнены автоматическими и дистанционно управляемыми.

Нижние седла каждого запорного устройства 7 и 8 с шаровым затвором подпружинены витой цилиндрической пружиной, соответственно 29 и 30, причем пружина 30 буферного запорного устройства 8 опирается в корпус крестовика 22, а стволовая часть фонтанной арматуры, содержащая коренное 7 и буферное 8 запорные устройства и крестовик 22, образует единый съемный узел, крестовик 22 которого соединен с патрубком 31, верхний конец которого соединен с заглушкой 32 фланца 26, установленного на колонную головку 1.

Съемный узел 20 подвески НКТ 21 снабжен обратными клапанами 35 (фиг. 2), которые открыты под весом установленной на нем стволовой части фонтанной арматуры, контактирующей с торцом корпуса съемного узла 20 подвески НКТ 21. Внутри корпуса съемного узла 20 подвески НКТ 21 выполнен резьбовой участок 39 для установки пробки, предназначенной для перекрытия НКТ 21 при замене стволовой части фонтанной арматуры без глушения скважины.

Вся стволовая часть фонтанной арматуры размещена в патрубке 36, герметично соединенном верхним его концом с установленным на колонной головке 1 фланцем 26, а нижней частью герметично опирающемся через конический переходник 37 на съемный узел 20 подвески НКТ 21, стволовое шаровое запорное устройство 7 через крестовик 22 и образованное патрубками 31 и 38 кольцевое пространство сообщено с боковым отводом 25, выполненным во фланце 26, размещенном на колонной головке 1, а межколонные пространства обсадных труб 2, 3 и 4 скважины сообщены с боковыми отводами 34 и 17, выполненными в колонной головке 1, во фланце выполнен дополнительный боковой отвод 33, сообщенный с кольцевым пространством, образованным патрубками 13 и 38, а на боковых отводах 33 и 25 фланца и боковых отводах 34 и 17 колонной головки 1 установлены задвижки и дроссели, при этом буферное шаровое запорное устройство 8 расположено в колонной головке 1, а стволовое шаровое запорное устройство 7, съемный узел 20 подвески НКТ 21 и установленные соосно друг под другом клиновые подвески 10 и 11 последовательно расположены в скважине под корпусом 9 колонной головки 1.

В процессе работы добываемая из продуктивного пласта среда движется по НКТ 21 и далее через коренное запорное устройство 7 и крестовик 22 поступает в боковой отвод 25 фонтанной арматуры и далее выкидную линию скважины. Одновременно через буферное запорное устройство 8 давление добываемой из скважины среды передается на установленное на фланце 26 контрольное измерительное устройство. Запорные устройства на боковых отводах 33, 34 и запорное устройство 5 на боковом отводе 17 колонной головки 1 для контроля давления и проведения технологических операций закрыты.

В процессе эксплуатации скважины осуществляется периодический или постоянный контроль за величиной давления в межколонных пространствах, образованных НКТ 21 и обсадными трубами 2, 3 и 4 при помощи устройств для замера давлений (не показаны), для чего запорные устройства на боковых отводах 33, 34 и 17 открывают.

При появлении в процессе эксплуатации скважины каких-либо отклонений, например при газопроявлениях в указанных выше межколонных пространствах выше предельно-допустимых величин открывается предохранительный клапан (не показан), газ поступает из межколонных пространств к боковым отводам колонной головки 1 и далее сжигается нафакельном устройстве, например горелке (не показана), при этом открываются запорные устройства 5 и 6 на колонной головке 1.

Управление приводом коренного запорного устройства 7 и буферного запорного устройства 8 осуществляют с помощью гидравлического насоса, установленного на фланце 26, что позволяет дистанционно управлять коренным 7 и буферным 8 запорными устройствами, что важно и является необходимой функцией, когда приближение к устью скважины связано с риском для жизни обслуживающего персонала. При разрушении ствола, например в случае пожара на устье, происходит автоматическое перекрытие коренного запорного устройства 7 и, если необходимо, и буферного запорного устройства 8 скважины.

Наличие гидропривода также позволяет использовать для управления серийную гидравлическую станцию управления приустьевым клапаном-отсекателем.

Устьевая арматура скважины, содержащая колонную головку с подвешенными на ней несколькими колоннами обсадных труб с образованием между ними межколонного пространства с задвижками для перекрытия межколонного пространства и фонтанную арматуру с коренным и буферным запорными устройствами, а наружная обсадная труба соединена с корпусом колонной головки посредством резьбового соединения, отличающаяся тем, что промежуточная и внутренняя обсадные трубы каждая посредством своей клиновой подвески подвешена на своем патрубке, причем патрубок промежуточной обсадной трубы снабжен на верхнем конце буртом, опирающимся на выступ в корпусе колонной головки, патрубок внутренней обсадной трубы опирается выполненным в его верхней части буртом на бурт патрубка промежуточной обсадной трубы через кольцо, размещенное в межтрубном пространстве, сообщенном со средним боковым отводом колонной головки, при этом пространство между каждым патрубком и подвешенной на нем обсадной трубой в месте их сопряжения герметизировано посредством уплотнения, на внутренней обсадной трубе над клиньевой подвеской смонтирован съемный узел подвески колонны насосно-компрессорных труб (НКТ), на котором смонтирована вся стволовая часть фонтанной арматуры, включающая коренное запорное устройство, снабженное шаровым затвором, и крестовик с центральным каналом и боковыми отводами, причем центральный канал крестовика сообщен с буферным запорным устройством, снабженным шаровым затвором, а его боковые отводы сообщены через кольцевое пространство с боковым отводом фонтанной арматуры, смонтированным во фланце, размещенном на колонной головке, причем вся стволовая часть фонтанной арматуры размещена в патрубке, герметично соединенном верхним его концом с установленным на колонной головке фланцем, а нижней частью герметично опирающемся через конический переходник на съемный узел подвески НКТ, стволовое шаровое запорное устройство сообщено с крестовиком, межколонные пространства обсадных труб скважины сообщены с боковыми отводами, выполненными в колонной головке, во фланце выполнен дополнительный боковой отвод, сообщенный с кольцевым пространством, образованным патрубком, опирающимся на съемный узел подвески НКТ, и патрубком, на котором подвешена внутренняя обсадная труба, а на боковых отводах фланца и боковых отводах колонной головки установлены задвижки и дроссели, при этом буферное шаровое запорное устройство расположено в колонной головке, а стволовое шаровое запорное устройство, съемный узел подвески НКТ и установленные соосно друг под другом клиновые подвески последовательно расположены в скважине под корпусом колонной головки.
